Спосіб контролю діаметра колон, реалізованих шляхом інжекції будівельного розчину

1. Спосіб контролю діаметра колони, реалізованої в ґрунті шляхом нагнітання будівельного розчину під тиском, який відрізняється тим, що він містить такі етапи:

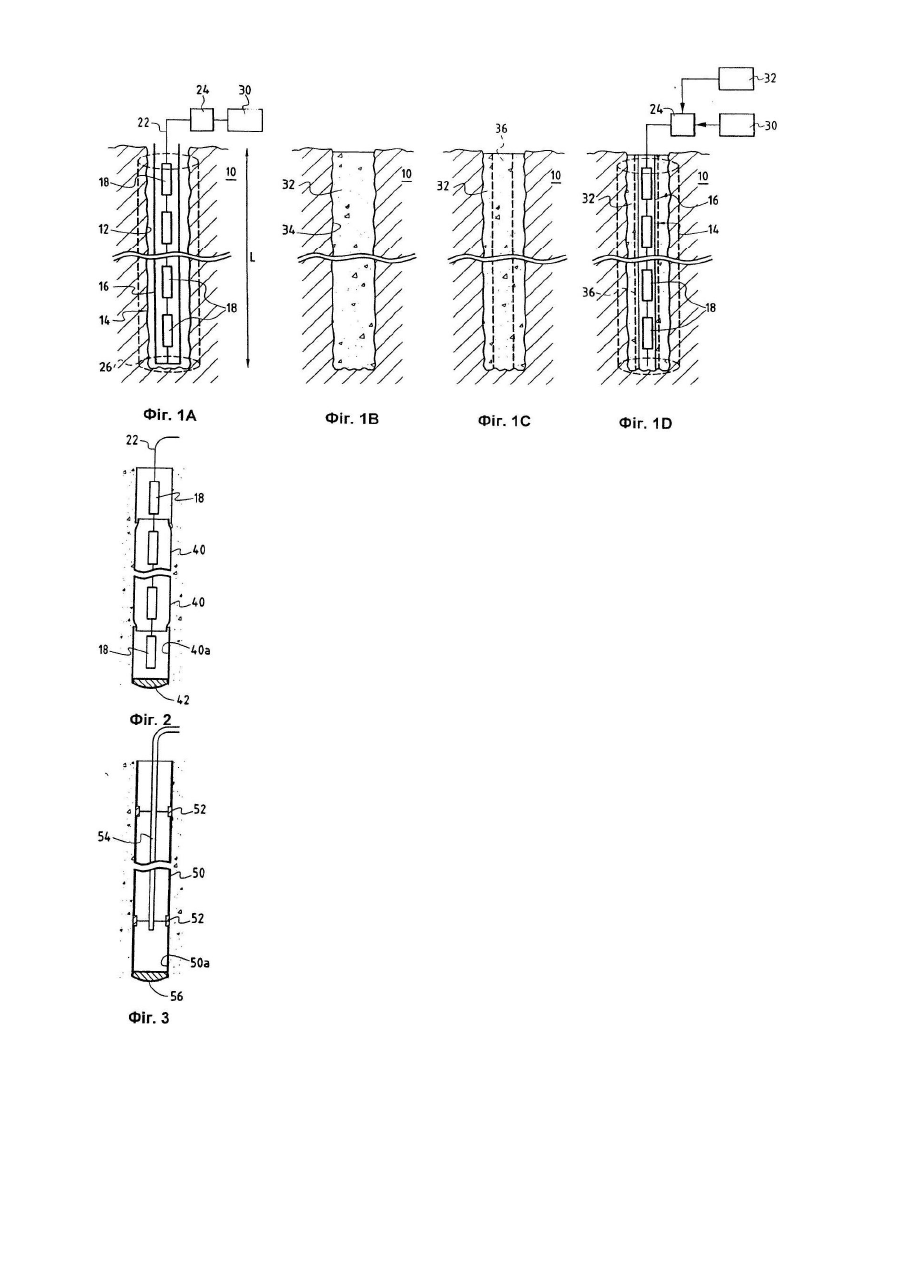

- формують вимірювальну систему, утворену трубчастим елементом, довжина якого по суті дорівнює довжині даної колони, причому згаданий трубчастий елемент обладнують множиною електродів емісії для створення електричного поля і множиною вимірювальних електродів, призначених для вимірювання різниці потенціалів, що створюються електричним полем, і пов'язаних відповідно з джерелом електричної енергії і з засобами вимірювання електричного потенціалу;

 - виконують еталонне буріння ґрунту в безпосередній близькості від місця, де реалізовуються колони, і розміщують в отриманій таким чином свердловині вимірювальну систему для того, щоб зняти вимірювання електричної напруги, що є репрезентативними по відношенню до фізичних характеристик ґрунту на різних глибинах в цій еталонній свердловині, внаслідок чого отримують серію еталонних вимірювань для згаданих глибин;

 - в колоні, що підлягає тестуванню, просвердлюють осьовий отвір, діаметр якого набагато менший за діаметр самої цієї колони;

 - вводять вимірювальну систему в отвір, просвердлений в колоні, і здійснюють вимірювання відповідної електричної напруги на різних глибинах, внаслідок чого отримують реальні вимірювання електричних напруг, що є репрезентативними для деякої фізичної характеристики, пов'язаної з колоною і з навколишнім її ґрунтом для різних глибин;

 - обробляють реальні вимірювання за допомогою еталонних вимірювань, внаслідок чого отримують інформацію, що є репрезентативною для діаметра колони на різних глибинах.

2. Спосіб за п. 1, який відрізняється тим, що в процесі просвердлювання осьового отвору в колоні здійснюють вимірювання можливого нахилу цього отвору на різних глибинах по відношенню до вертикалі, внаслідок чого отримують серію вимірювань цього нахилу і коректують інформацію, що є репрезентативною для діаметра колони на різних глибинах, за допомогою згаданих вимірювань нахилу.

3. Спосіб за будь-яким з пп. 1, 2, який відрізняється тим, що осьовий отвір виконують в той період, коли матеріал, що служить для реалізації колони, ще не затужавів.

4. Спосіб за будь-яким з пп. 1, 2, який відрізняється тим, що осьовий отвір виконують в той період, коли матеріал, що служить для реалізації колони, вже затужавів, щонайменше частково.

5. Спосіб за будь-яким з пп. 1 - 4, який відрізняється тим, що трубчастий елемент вимірювальної системи утворюють множиною перфорованих труб, з'єднаних між собою, причому згадані електроди розміщують всередині цього трубчастого елемента, а також тим, що трубчастий елемент заповнюють електропровідною рідиною.

6. Спосіб за будь-яким з пп. 1 - 4, який відрізняється тим, що трубчастий елемент вимірювальної системи утворюють множиною труб, з'єднаних між собою і виготовлених з електроізоляційного матеріалу, причому згадані труби оснащують на своїй зовнішній поверхні кільцевими електропровідними зонами, які утворюють електроди, а також тим, що електричні проводи розташовують в трубчастому елементі для того, щоб зв'язати кільцеві електропровідні зони з джерелом електричної енергії і з засобами вимірювання електричної напруги.

7. Спосіб за будь-яким з пп. 1 - 6, який відрізняється тим, що згадана фізична характеристика являє собою питомий електричний опір.

8. Спосіб за п. 7, який відрізняється тим, що для обробки реальних вимірювань за допомогою еталонних вимірювань використовують спеціальні програмно-математичні засоби тримірної інтерпретації вимірювань питомого електричного опору, отриманих в процесі еталонних вимірювань і вимірювань питомого електричного опору, що відносяться до геометрії реалізованої в даному випадку колони і оточуючого її ґрунту.
