Корок “великий приз” (вп) для закупорювання ємностей

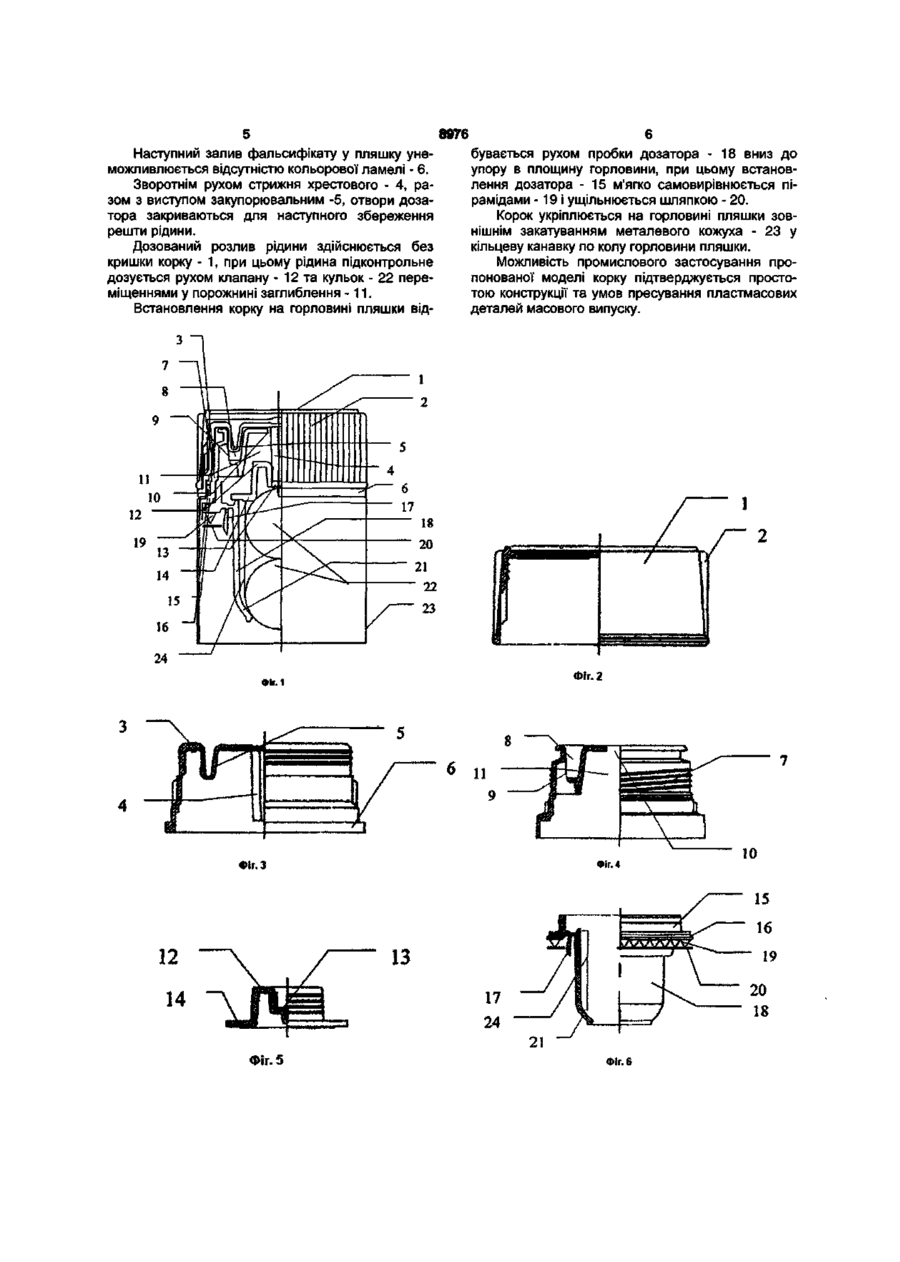

1. Корок для закупорювання ємностей, що містить корпус і дозатор, пристосований для встановлення на шийку ємності, пристрої закупорювання і відкупорювання ємності, разовий засіб контролю відкриття, зовнішню кришку з різьбою на внутрішній поверхні для взаємодії з дозатором, і зовнішній захисний кожух, який відрізняється тим, що вільно рухомі запірні елементи виконані як М - подібний у перерізі рухомий клапан з двома кульками, а опорна до горловини пляшки поверхня корка виконана серією пірамід, розміщених по колу так, щоб вони своїми вершинами торкалися до скляної поверхні пляшки через ущільнюючу прокладку. 2. Корок для закупорювання рідин за п. 1, який відрізняється тим, що внутрішня поверхня циліндричної пробки дозатора обладнана принаймні трьома напрямними ребрами руху кульок. 3. Корок для закупорювання рідин за п. 1, який відрізняється тим, що підкришковий ковпачок підпресовується до кришки корпусу в одне ціле. Заявляється корисна модель, що відноситься до техніки харчової промисловості, зокрема до закупорювальних пристроїв, що забезпечують закупорювання пляшок, розлив і зберігання рідин. Відомий традиційний корок, що містить корпус, пристосований для встановлення на горловину пляшки, дозуючий виливний елемент, внутрішній ковпачок і взаємодіючий з ним зовнішній ковпачок, що має засіб індикації відкриття, а внутрішній ковпачок виконано у вигляді окремої деталі, що має виливну трубку у верхній частині і обладнаної внутрішньою різьбою для установки внутрішнього ковпачка на зовнішній різьбі виливного елемента так, що при повороті внутрішнього ковпачка відбувається його осьове переміщення відносно виливного елементу, при цьому зовнішній ковпачок установлений на корпусі з можливістю повороту і обладнаний засобами, що запобігають повороту внутрішнього ковпачка відносно зовнішнього ковпачка, а у верхній стінці зовнішнього ковпачка виконана ослаблена лінія, що обмежує ділянку для проходу зазначеної виливної трубки, при цьому виливний елемент має на вихідному кінці круглий торцевий елемент, що спирається на стійки, які мають бічний нахил відносно поздовжньої осі виливного елементу. [Патент України №1913 Закупорювальний пристрій Плохута О.І. МПК B65D41/00] Ближчим до пропонованої корисної моделі є відомий закупорювальний пристрій, який містить зливну втулку з коаксіально розташованими зовнішнім і внутрішнім патрубками на вхідному торці, внутрішній ковпачок з виливною трубкою на його торці і шліцами на бічній зовнішній поверхні, встановлений на зливній втулці за допомогою різьби з можливістю забезпечення його аксіального переміщення при обертанні, зовнішній ковпачок зі шліцами на внутрішній поверхні для взаємодії зі шліцами внутрішнього ковпачка, а також декоративний кожух з відривним елементом на торці, з ущільнювальною прокладкою, і зливна втулка, що виконана з одноходовим клапаном. Одноходовий клапан встановлено у внутрішньому патрубку і має на торцевій поверхні фіксатор для взаємодії з фіксатором зливної трубки. [Патент України №1917 Закупорювальний пристрій Плохута О.І. МПК B65D41/00] Ця модель подібна до заявленої кульковими затворами дозатора, але значно складніша у виготовленні. Пружні прокладки між горловиною ємності та корком за патентом України №1917 не завжди забезпечують герметизацію під час ударів пресів на лініях розливу. Так само зачепи аналога, що кріплять корпус клапану до внутрішнього корпусу, не витримують ударів зверху при закупорюванні пляшок на пресах ліній розливу. ^ «* CO О) 00 ST 8976 При збереженні таких показників пристрою Пат. 1917, як: - захист дорогих напоїв від повторного заповнення, - паралельних технологій і ліній виготовлення, - уніфікація технологій закупорювання та обладнання, ставилося завдання пристосування конструкції корку до вимог: - спрощення конструкції, - розливу та швидкості насаджування корку на спрощену пляшку на лініях розливу, - зручностей покупця /зберігана/. Задачею пропонованої моделі є раціоналізація відомих конструкцій корків щодо вимог їх виробництва, шляхом конструктивної переробки, що зменшує матеріалоємність виробу і потреби обладнання, з отриманням нових якостей корку: надійності виробничого закупорювання при оптимізації відкупорювання - закупорювання ємності користувачем. Поставлена задача вирішується заявленою конструкцією моделі, де дозатор виконаний з вікнами для переливу рідини, що взаємодіють з вільно рухомими запірними елементами : "М" - подібним у перерізі рухомим клапаном і двома кульками, а опорна до горловини пляшки поверхня виконана серією пірамід, розміщених по колу так, що вони торкаються своїми вершинами до шкляної поверхні пляшки через ущільнюючу шляпку /прокладку/. Таке рішення компенсує перекоси автоматизованої ударної насадки корку на шкляну горловину пляшки на лініях розливу і м'ягко компенсує можливі нерівності пляшки, догерметизовуючи перекоси. При цьому внутрішню поверхню пробки, що входить у горловину пляшки обладнують, принаймні, трьома напрямними ребрами руху кульок. Пропонований корок здатний надійно утримуватися як закупорювальний засіб всередині горловини пляшки зовнішнім обкатуванням захисного металевого кожуха по канавці пляшки. Внутрішні конструктивні рішення корку і дозатора виразно спрощені у порівнянні з прототипом. Так, кришка корпусу і підкришковий ковпачок, за вимогами "паралельних" технологій і ліній виготовлення, підпресовуються в одне ціле і складають разом пристрій для відкривання і закривання пляшки. Корисна модель пояснюється описом зразка виробу з посиланнями на креслення, які приведені на: Фіг.1 - загальне збірне креслення, Фіг.2 - загальний вигляд і переріз кришки корку, Фіг.З - загальний вигляд і переріз ггідкришкового ковпачка, Фіг.4 - загальний вигляд і переріз різьбової кришки дозатора, Фіг.5 - загальний вигляд і переріз клапану рухомого, Фіг.6 - загальний вигляд і переріз корпусу дозатора, Фіг.7 - переріз кожуху захисного металевого. Перелік деталей, що зображені на кресленнях: 1. Кришка корку 2. Насічка на кришці 3. Підкришковий ковпачок 4. Стрижень хрестовий 5. Виступ закупорювальний 6. Ламель контрольна 7. Різьбова кришка дозатора 8. Заглиблення для виступу 9. Вікна перетікання рідини 10. Отвір виливний дозатора 11 .Заглиблення клапану рухомого 12. Клапан рухомий 13. Заглушка клапану рухомого 14. Виступ упорний клапану 15. Корпус дозатора 16. Оголовник 17. Юбка ущільнювальна 18. Циліндрична пробка дозатора 19. Піраміди вирівнюючі 20. Шляпка ущільнююча 21. Отвір конічний дозатора 22. Кулькові запори 23. Кожух корку металевий 24. Напрямні ребра руху кульок. Запропонований корок складається із кришки 1 з підкришковим ковпачком -3, виконаних як одне ціле, дозатора, пристосованого для установлення на горловині ємності, і накривного металевого кожуха - 23. Кришка - 1 має зовнішню насічку - 2, а підкришковий ковпачок - 3 виконаний з різьбою на бокових стінках, хрестовим стрижнем - 4 і закупорювальним виступом - 5 для взаємодії із дозатором, а також ламеллю - 6 для контролю відкривання пляшки. Дозатор містить кришку - 7, що має зовнішню різьбу, а зверху кришки виконано заглиблення -8 з вікнами - 9 для протікання рідини, і виливний отвір - 10. Всередині кришки - 7 дозатора розміщений рухомий клапан - 12 із заглибленням - 11 і заглушкою - 13 з упорним виступом - 14. У верхній частині корпусу - 15 дозатора виконано оголовник -16, ущільнюючу юбку - 17, а опорна до горловини пляшки поверхня виконана серією пірамід -19, розміщених по колу так, що вони своїми вершинами торкаються до шкляної поверхні пляшки через ущільнюючу прокладку (шляпку) - 20, внизу корпус дозатора виконаний у вигляді циліндричної пробки - 18, що встановлена у горловину пляшки і закінчується конічним отвором - 21, а всередині її вільно розміщені дві кульки - 22 одинакового діаметру, рух яких здійснюється по чотирьох напрямних ребрах - 24, які виконано на внутрішній поверхні пробки. Захисний металевий кожух -23 обкатується по канавці пляшки. Пристрій працює наступним чином . Система укупорювання - відкупорювання пляшки за допомогою корка ВП проста і зручна. У закритому стані хрестоподібний стрижень - 4, проходячи через виливний отвір - 10 кришки дозатора, утримує рухомий клапан - 12 у нерухомому стані, а кулькові запори - 22 при цьому щільно закривають конусоподібний отвір - 21 пробки у горловині пляшки. Відкривання системи здійснюється традиційним обертовим рухом кришки - 1 і ковпачка - З проти годинникової стрілки, при цьому пляшка відкривається для виливу рідини. Підняттям стрижня хрестового - 4 разом з виступом закупорювальним - 5 звільняються вікна перетікання рідини - 8, а жовта ламель контрольна - 6 під тиском обертання ламається, незворотньо відпадає та індикує разове відкриття системи. 8976 Наступний залив фальсифікату у пляшку унеможливлюється відсутністю кольорової ламелі - 6. Зворотнім рухом стрижня хрестового - 4, разом з виступом закупорювальним -5, отвори дозатора закриваються для наступного збереження решти рідини. Дозований розлив рідини здійснюється без кришки корку - 1, при цьому рідина підконтрольне дозується рухом клапану - 12 та кульок - 22 переміщеннями у порожнині заглиблення - 1 1 . Встановлення корку на горловині пляшки від бувається рухом пробки дозатора - 18 вниз до упору в площину горловини, при цьому встановлення дозатора - 15 м'ягко самовирівнюється пірамідами -19 і ущільнюється шляпкою - 20. Корок укріплюється на горловині пляшки зовнішнім закатуванням металевого кожуха - 23 у кільцеву канавку по колу горловини пляшки. Можливість промислового застосування пропонованої моделі корку підтверджується простотою конструкції та умов пресування пластмасових деталей масового випуску. Фіг. 2 Фіг. 1 11 Фіг. 4 Фіг. З 13 Фіг. 5 Фіг. 6 8976 23 Фіг 7 Комп'ютерна верстка М Мацело Підписне Тираж 26 прим Міністерство освгги і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
