Система прийому дискретних парціально кодованих сигналів з квадратурною амплітудною модуляцією

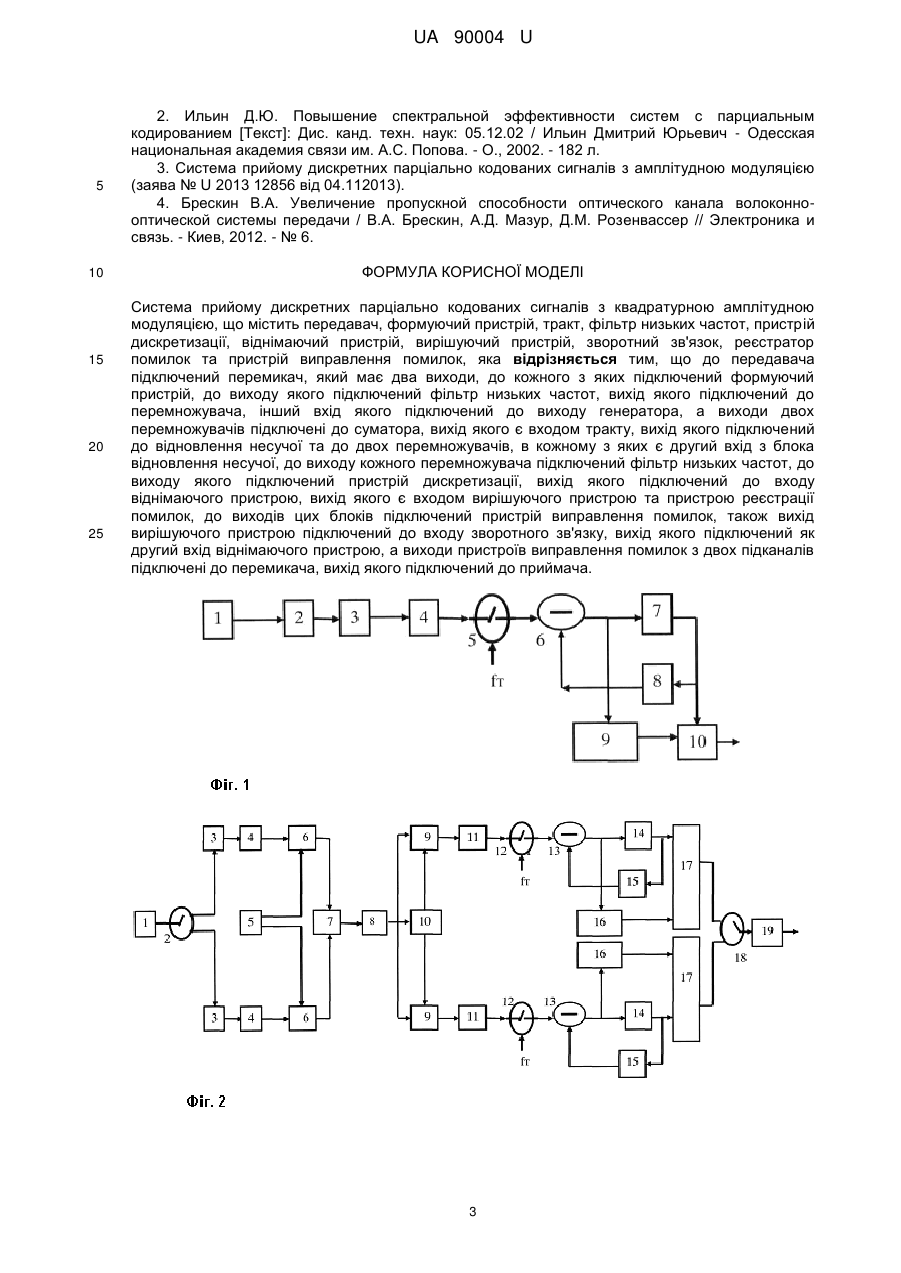

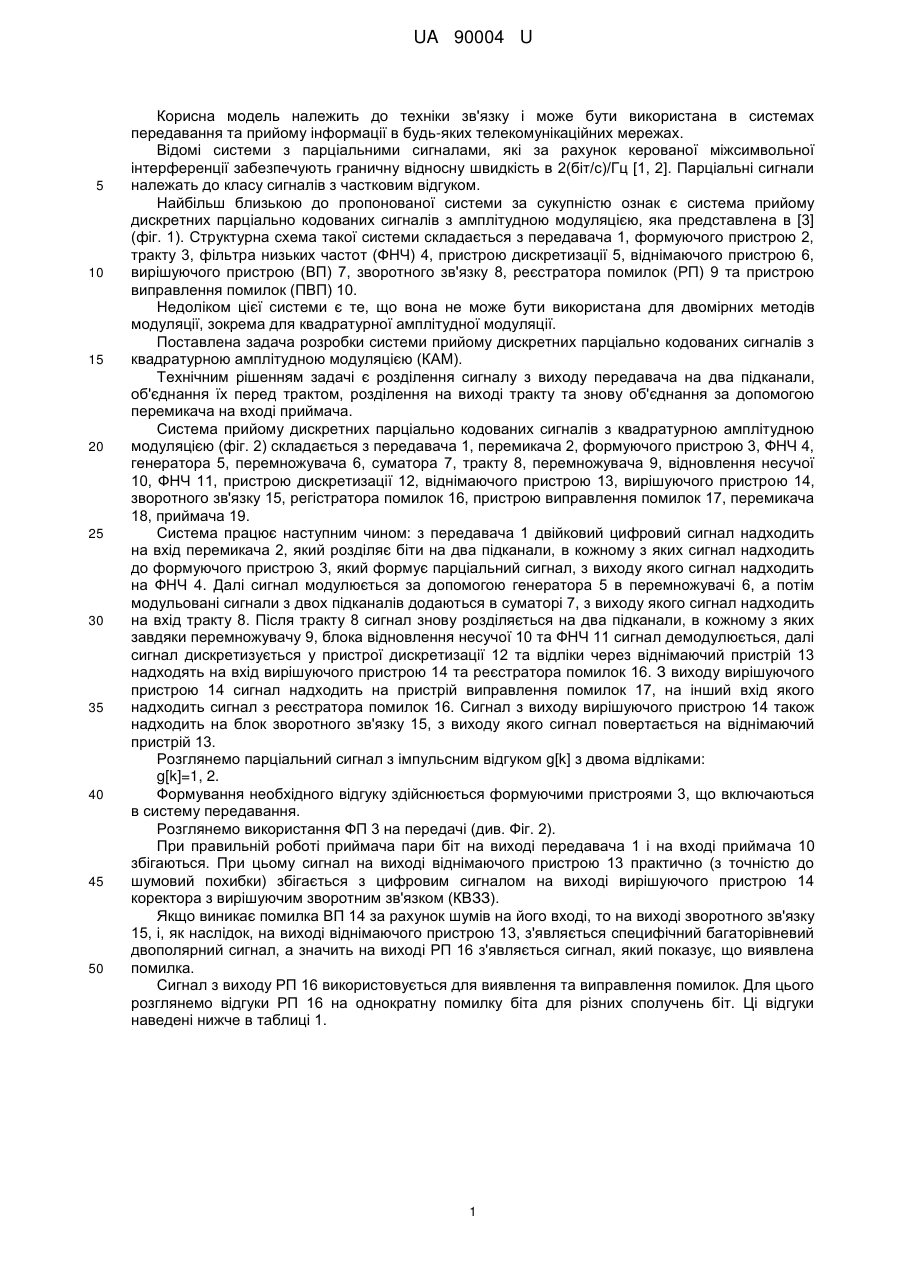

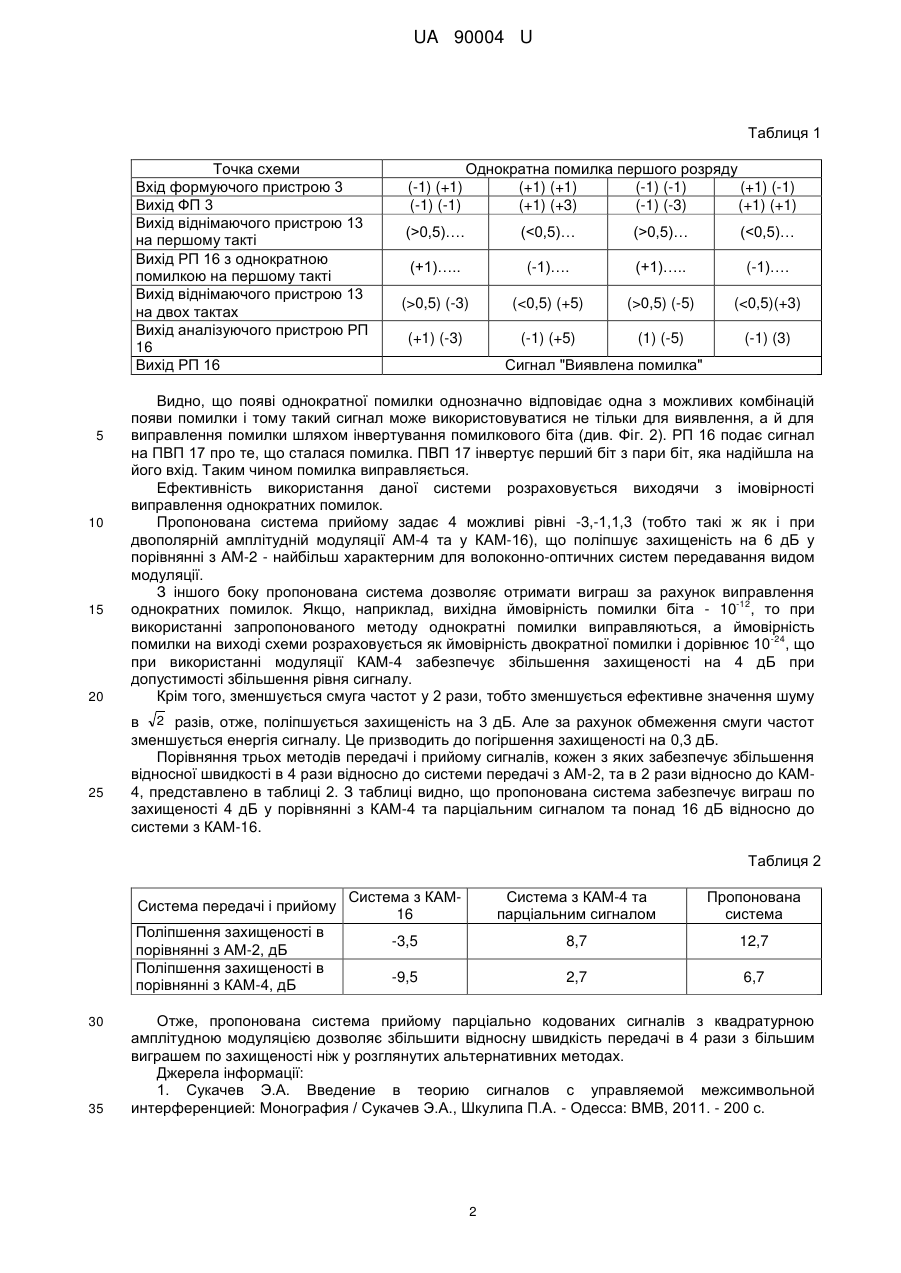

Реферат: UA 90004 U UA 90004 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до техніки зв'язку і може бути використана в системах передавання та прийому інформації в будь-яких телекомунікаційних мережах. Відомі системи з парціальними сигналами, які за рахунок керованої міжсимвольної інтерференції забезпечують граничну відносну швидкість в 2(біт/с)/Гц [1, 2]. Парціальні сигнали належать до класу сигналів з частковим відгуком. Найбільш близькою до пропонованої системи за сукупністю ознак є система прийому дискретних парціально кодованих сигналів з амплітудною модуляцією, яка представлена в [3] (фіг. 1). Структурна схема такої системи складається з передавача 1, формуючого пристрою 2, тракту 3, фільтра низьких частот (ФНЧ) 4, пристрою дискретизації 5, віднімаючого пристрою 6, вирішуючого пристрою (ВП) 7, зворотного зв'язку 8, реєстратора помилок (РП) 9 та пристрою виправлення помилок (ПВП) 10. Недоліком цієї системи є те, що вона не може бути використана для двомірних методів модуляції, зокрема для квадратурної амплітудної модуляції. Поставлена задача розробки системи прийому дискретних парціально кодованих сигналів з квадратурною амплітудною модуляцією (КАМ). Технічним рішенням задачі є розділення сигналу з виходу передавача на два підканали, об'єднання їх перед трактом, розділення на виході тракту та знову об'єднання за допомогою перемикача на вході приймача. Система прийому дискретних парціально кодованих сигналів з квадратурною амплітудною модуляцією (фіг. 2) складається з передавача 1, перемикача 2, формуючого пристрою 3, ФНЧ 4, генератора 5, перемножувача 6, суматора 7, тракту 8, перемножувача 9, відновлення несучої 10, ФНЧ 11, пристрою дискретизації 12, віднімаючого пристрою 13, вирішуючого пристрою 14, зворотного зв'язку 15, регістратора помилок 16, пристрою виправлення помилок 17, перемикача 18, приймача 19. Система працює наступним чином: з передавача 1 двійковий цифровий сигнал надходить на вхід перемикача 2, який розділяє біти на два підканали, в кожному з яких сигнал надходить до формуючого пристрою 3, який формує парціальний сигнал, з виходу якого сигнал надходить на ФНЧ 4. Далі сигнал модулюється за допомогою генератора 5 в перемножувачі 6, а потім модульовані сигнали з двох підканалів додаються в суматорі 7, з виходу якого сигнал надходить на вхід тракту 8. Після тракту 8 сигнал знову розділяється на два підканали, в кожному з яких завдяки перемножувачу 9, блока відновлення несучої 10 та ФНЧ 11 сигнал демодулюється, далі сигнал дискретизується у пристрої дискретизації 12 та відліки через віднімаючий пристрій 13 надходять на вхід вирішуючого пристрою 14 та реєстратора помилок 16. З виходу вирішуючого пристрою 14 сигнал надходить на пристрій виправлення помилок 17, на інший вхід якого надходить сигнал з реєстратора помилок 16. Сигнал з виходу вирішуючого пристрою 14 також надходить на блок зворотного зв'язку 15, з виходу якого сигнал повертається на віднімаючий пристрій 13. Розглянемо парціальний сигнал з імпульсним відгуком g[k] з двома відліками: g[k]=1, 2. Формування необхідного відгуку здійснюється формуючими пристроями 3, що включаються в систему передавання. Розглянемо використання ФП 3 на передачі (див. Фіг. 2). При правильній роботі приймача пари біт на виході передавача 1 і на вході приймача 10 збігаються. При цьому сигнал на виході віднімаючого пристрою 13 практично (з точністю до шумовий похибки) збігається з цифровим сигналом на виході вирішуючого пристрою 14 коректора з вирішуючим зворотним зв'язком (КВЗЗ). Якщо виникає помилка ВП 14 за рахунок шумів на його вході, то на виході зворотного зв'язку 15, і, як наслідок, на виході віднімаючого пристрою 13, з'являється специфічний багаторівневий двополярний сигнал, а значить на виході РП 16 з'являється сигнал, який показує, що виявлена помилка. Сигнал з виходу РП 16 використовується для виявлення та виправлення помилок. Для цього розглянемо відгуки РП 16 на однократну помилку біта для різних сполучень біт. Ці відгуки наведені нижче в таблиці 1. 1 UA 90004 U Таблиця 1 Точка схеми Вхід формуючого пристрою 3 Вихід ФП 3 Вихід віднімаючого пристрою 13 на першому такті Вихід РП 16 з однократною помилкою на першому такті Вихід віднімаючого пристрою 13 на двох тактах Вихід аналізуючого пристрою РП 16 Вихід РП 16 5 10 15 20 25 (-1) (+1) (-1) (-1) Однократна помилка першого розряду (+1) (+1) (-1) (-1) (+1) (-1) (+1) (+3) (-1) (-3) (+1) (+1) (>0,5)…. (0,5)… (0,5) (-3) (0,5) (-5) (
