Формувач сигналів з амплітудною та кутовою модуляцією

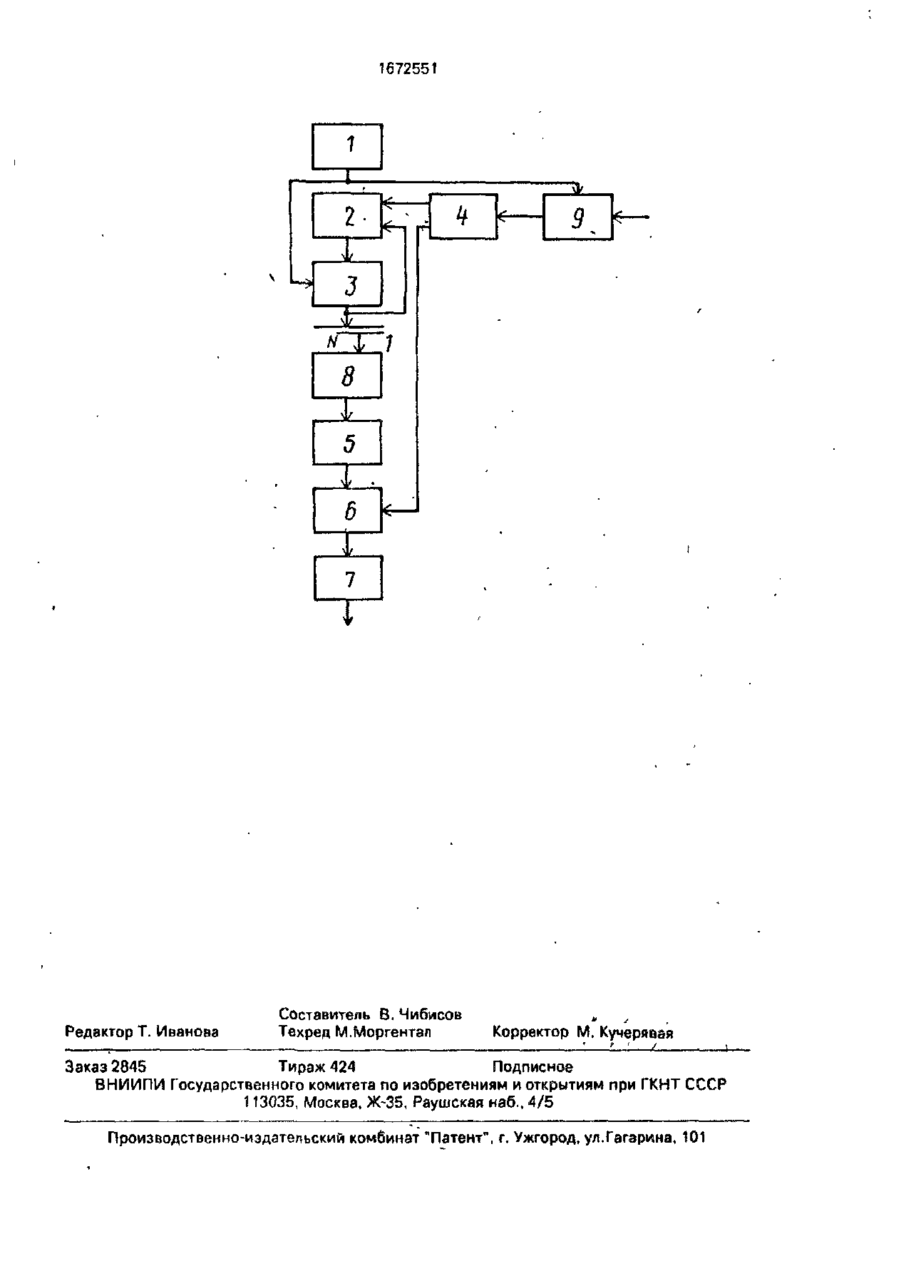

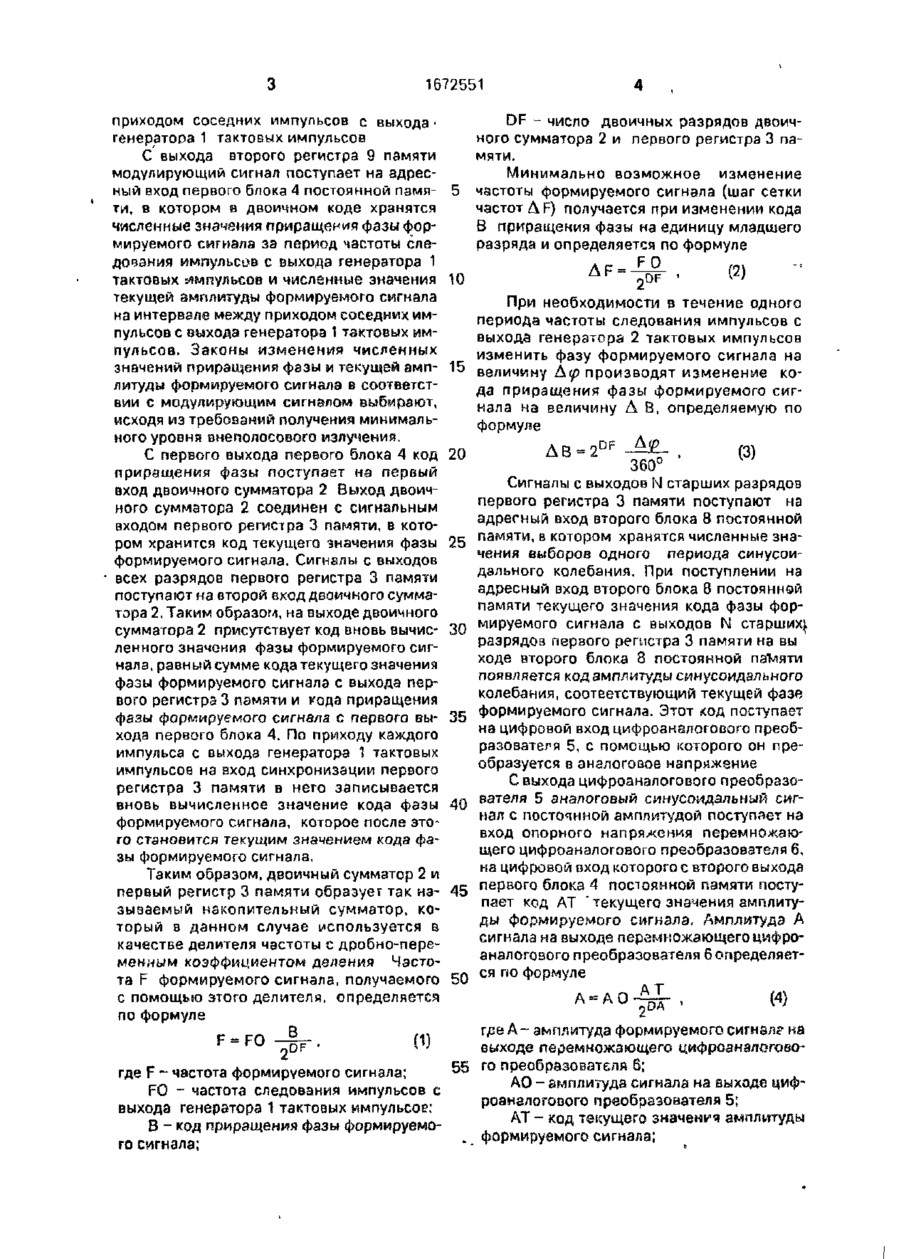

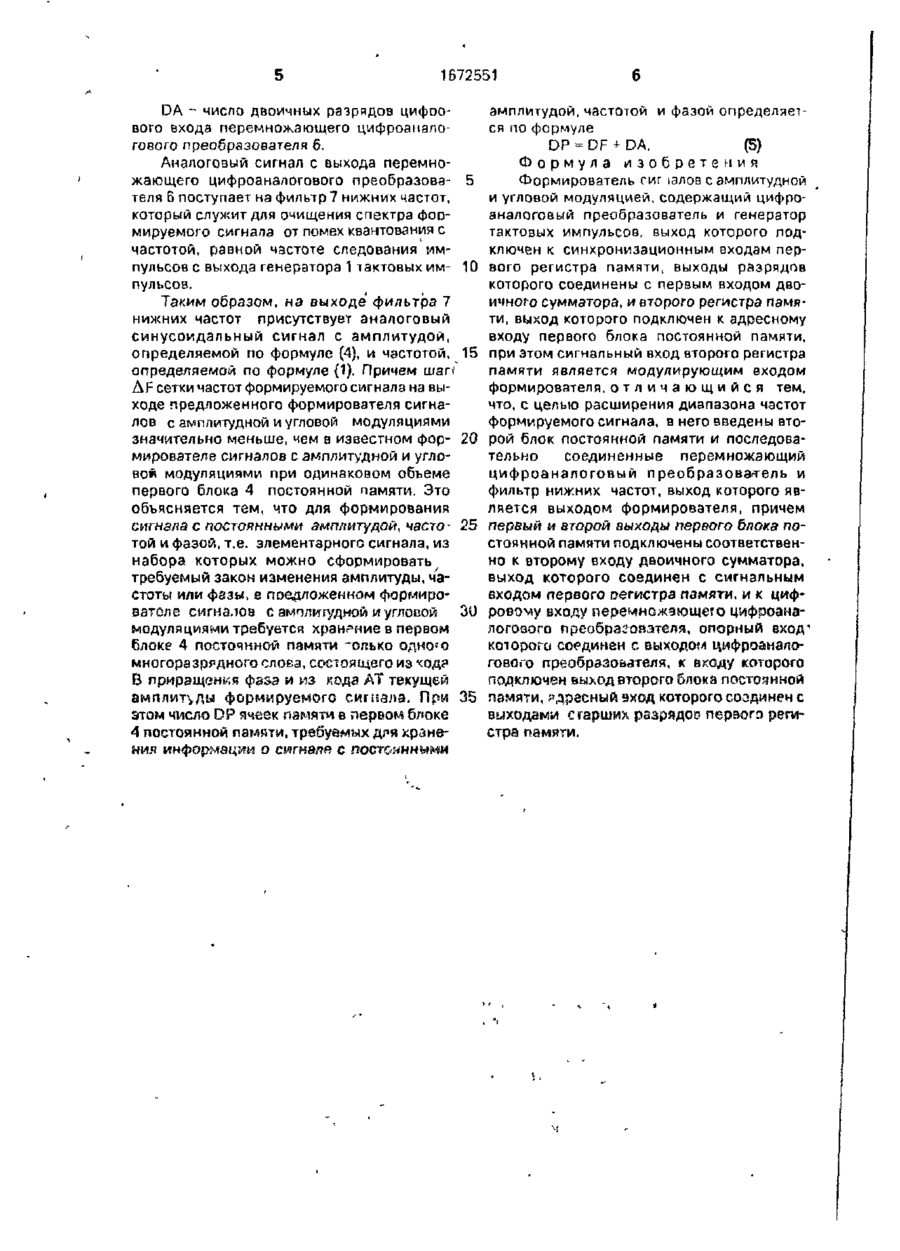

Изобретение относится к радиотехнике и может использоваться в системах передачи сигналов с амплитудной и угловой модуляцией. Цель изобретения - расширение диапазона частот формируемого сигнала Формирователь сигналов с амплитудной и угловой модуляцией содержит генератор 1 тактовых импульсоа, двоичный сумматор 2, первый регистр 3 памяти, первый блок 4 постоянной памяти, цифроаналоговый преобразователь 5, второй регистр 9 памяти Цель достигается введением перемножающего цифроаналогового преобразователя 6, фильтра 7 нижних частот второго блока 8 постоянной памяти Сумматор 2 и регистр 3 образуют накопительный сумматор, который используется в качестве делителя частоты с дробно-переменным коэффициентом деления На выходе блока 8 появляется код амплитуды синусоидального колвбания, соответствующий текущей фазе формируемого сигнала Преобразователь 5 преобразует его в напряжение которое поступает на преобразователь 6, на цифровой вход которого с второго выхода блока4 поступает код текущего значения амплитуды формируемого сигнала Фильтр 7 нижних частот очищает спектр формируемого сигнала от помех квантования с частотой, равной частоте следования импульсов с выхода генератора 1 1 ил Изобретение относится к радиотехнике и может использоваться в системах передачи сигналов с амплитудной и угловой Модуляцией Цель изобретения - расширение диапазона частот формируемого сигнала. фильтр 7 нижних частот, второй блок 8 постоянной памяти и второй регистр 9 памяти. Формирователь работает следующим образом Модулирующий сигнал поступает на сигнальный вход второго регистра 9 памяти и записывается в него по приходу на его вход синхронизации импульса с выхода rsнератора 1 тактовых импульсов Это обеспечивает синхронизацию модулирующего сигнала импульсами с выхода генератора 1 тактовых импульсов, чем устраняется возможность сбоев в работе формирователя сигналов с амплитудной и угловой модуляцией из-за изменения модулирующего сигнала на интервале времени между На чертеже представлена электрическая схема предложенного формирователя Формирователь сигналов с амплитудной и угловой модуляцией содержит генератор 1 тактозых импульсов, двоичный сумматор 2. первый регистр 3 памяти, первый блок 4 постоянной памяти, цифроаналоговый преобразователь 5, перемножающий цифроаналоговый преобразователь б, Г: •si 1672551 DF - число двоичных разрядов двоичприходом соседних импульсов с выхода ' ного сумматора 2 и первого регистра 3 пагенератора 1 тактовых импульсов мяти. С выхода второго регистра 9 памяти модулирующий сигнал поступает на адресМинимально возможное изменение ный вход первого блока 4 постоянной памя- 5 частоты формируемого сигнала (шаг сетки ти, в котором в двоичном коде хранятся частот Д F) получается при изменении кода численные значения приращекия фазы форВ приращения фазы на единицу младшего мируемого сигнала за период частоты слеразряда и определяется по формуле дования импульсов с выхода генератора 1 тактовых импульсов и численные значения 10 DF текущей амплитуды формируемого сигнала При необходимости в течение одного на интервале между приходом соседних империода частоты следования импульсов с пульсов с выхода генератора 1 тактовых имвыхода генератора 2 тактовых импульсов пульсов. Законы изменения численных изменить фазу формируемого сигнала на значений приращения фазы и текущей амплитуды формируемого сигнала в соответст- '^ величину Аср производят изменение кода приращения фазы формируемого сигвии с модулирующим сигналом выбирают, нала на величину Д В, определяемую по исходя из требований получения минимальформуле ного уровня внеполосового излучения. С первого выхода первого блока А код приращения фазы поступает на первый вход двоичного сумматора 2 Выход двоичного сумматора 2 соединен с сигнальным входом первого регистра 3 памяти, в котором хранится код текущего значения фазы формируемого сигнала. Сигналы с выходов • всех разрядов первого регистра 3 памяти поступают на второй вход двоичного сумматора 2. Таким образом, на выходе двоичного сумматора 2 присутствует код вновь вычисленного значения фазы формируемого сигнала, равный сумме кода текущего значения фазы формируемого сигнала с выхода первого регистра 3 памяти и кода приращения фазы формируемого сигнала с первого выхода первого блока 4. По приходу каждого импульса с выхода генератора 1 тактовых импульсов на вход синхронизации первого регистра 3 памяти в него записывается вновь вычисленное значение кода фазы формируемого сигнала, которое после этого становится текущим значением кода фазы формируемого сигнала. 20 25 30 35 Таким образом, двоичный сумматор 2 и первый регистр 3 памяти образует так на- 45 зываемый накопительный сумматор, который в данном случае используется в качестве делителя частоты с дробно-переменным коэффициентом деления Частота F формируемого сигнала, получаемого ся с помощью этого делителя, определяется по формуле A D _ QDF &
