Атракціон “лабіринт ілюзій”

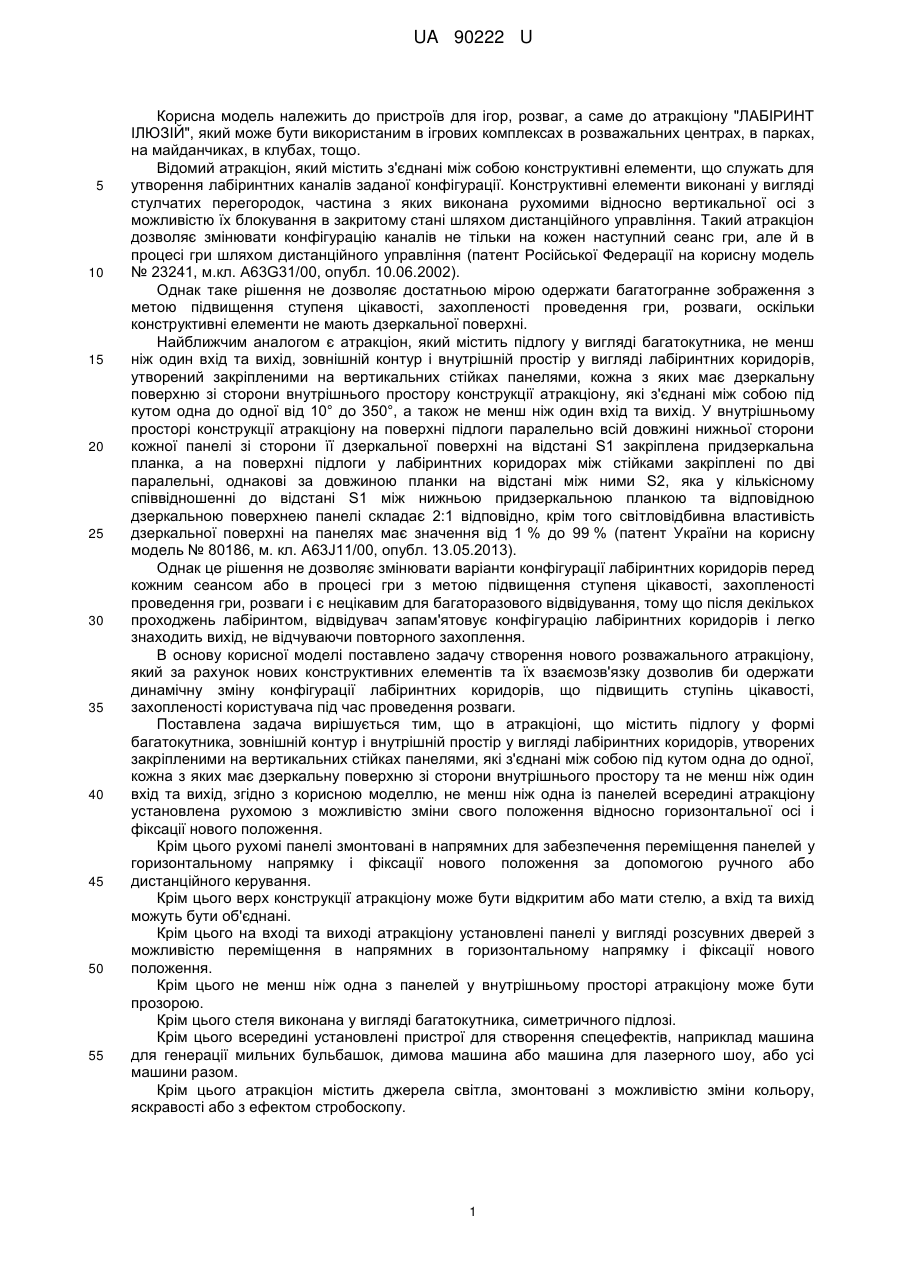

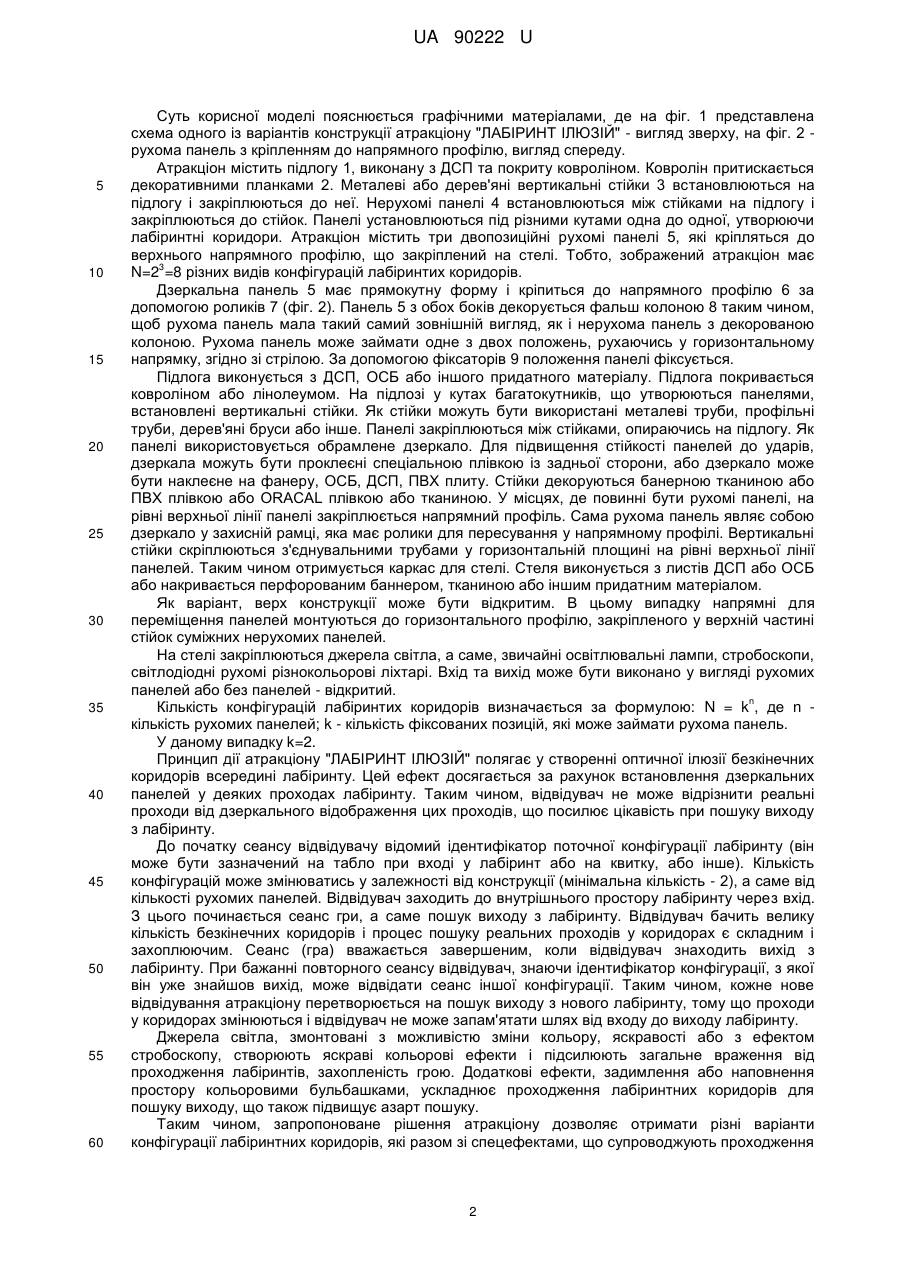

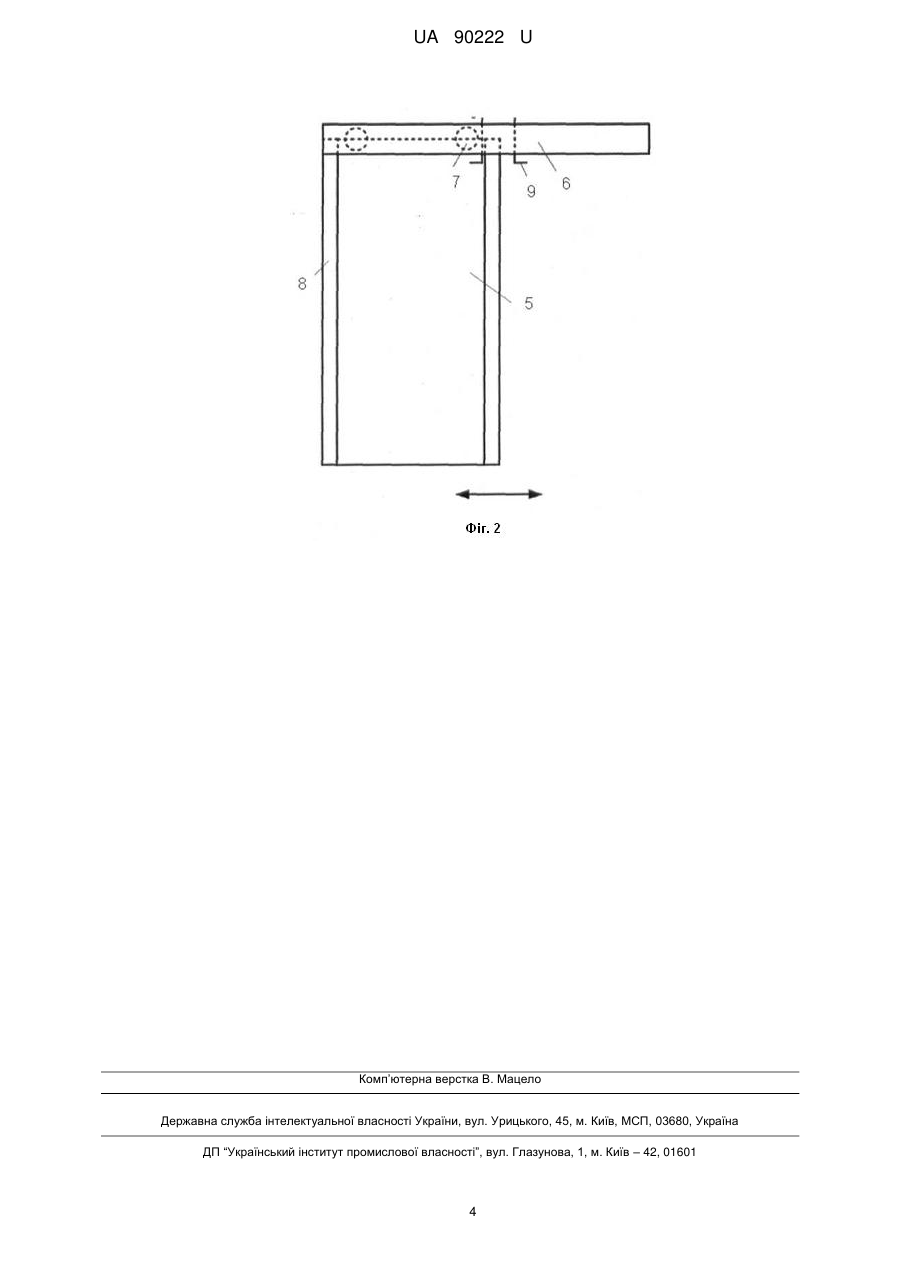

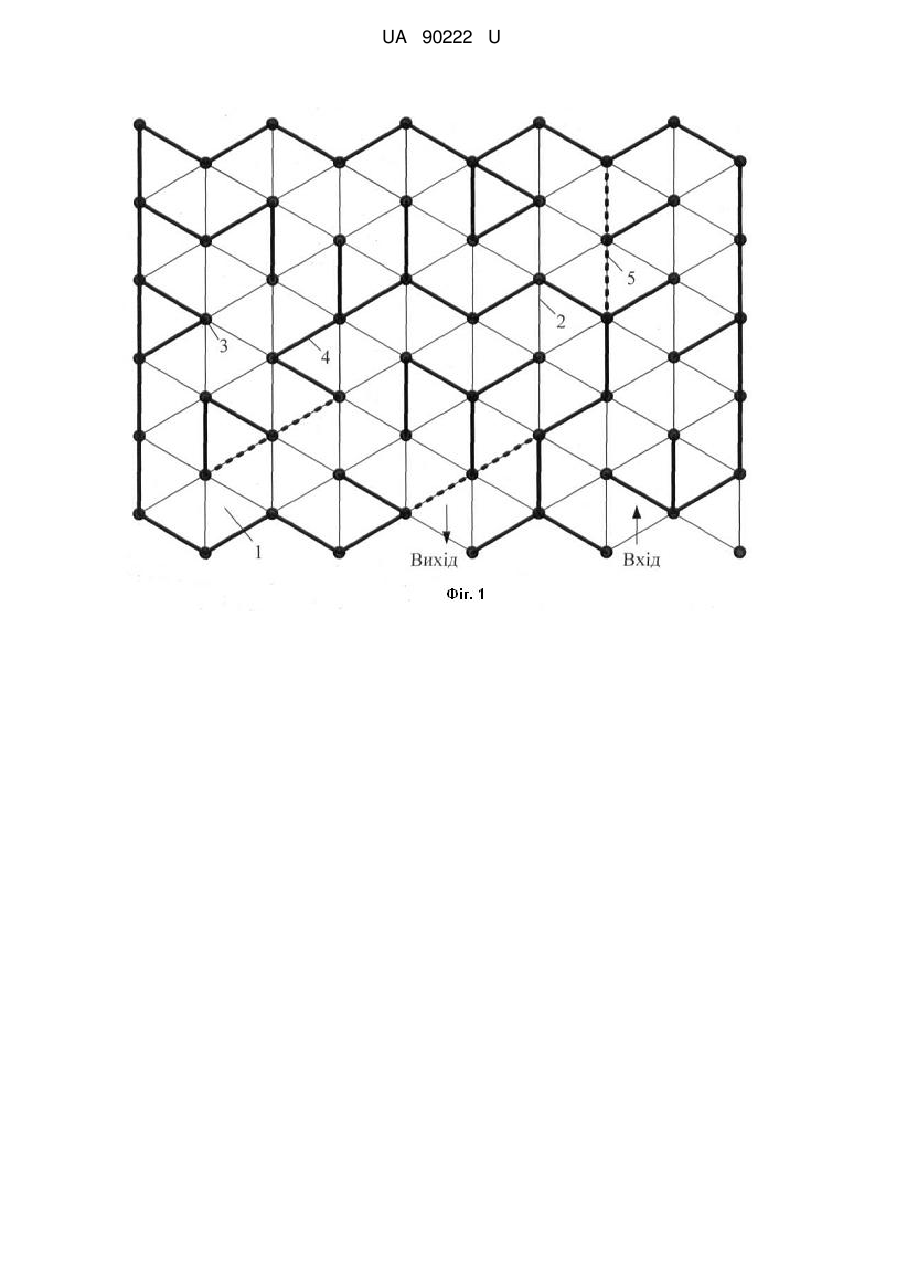

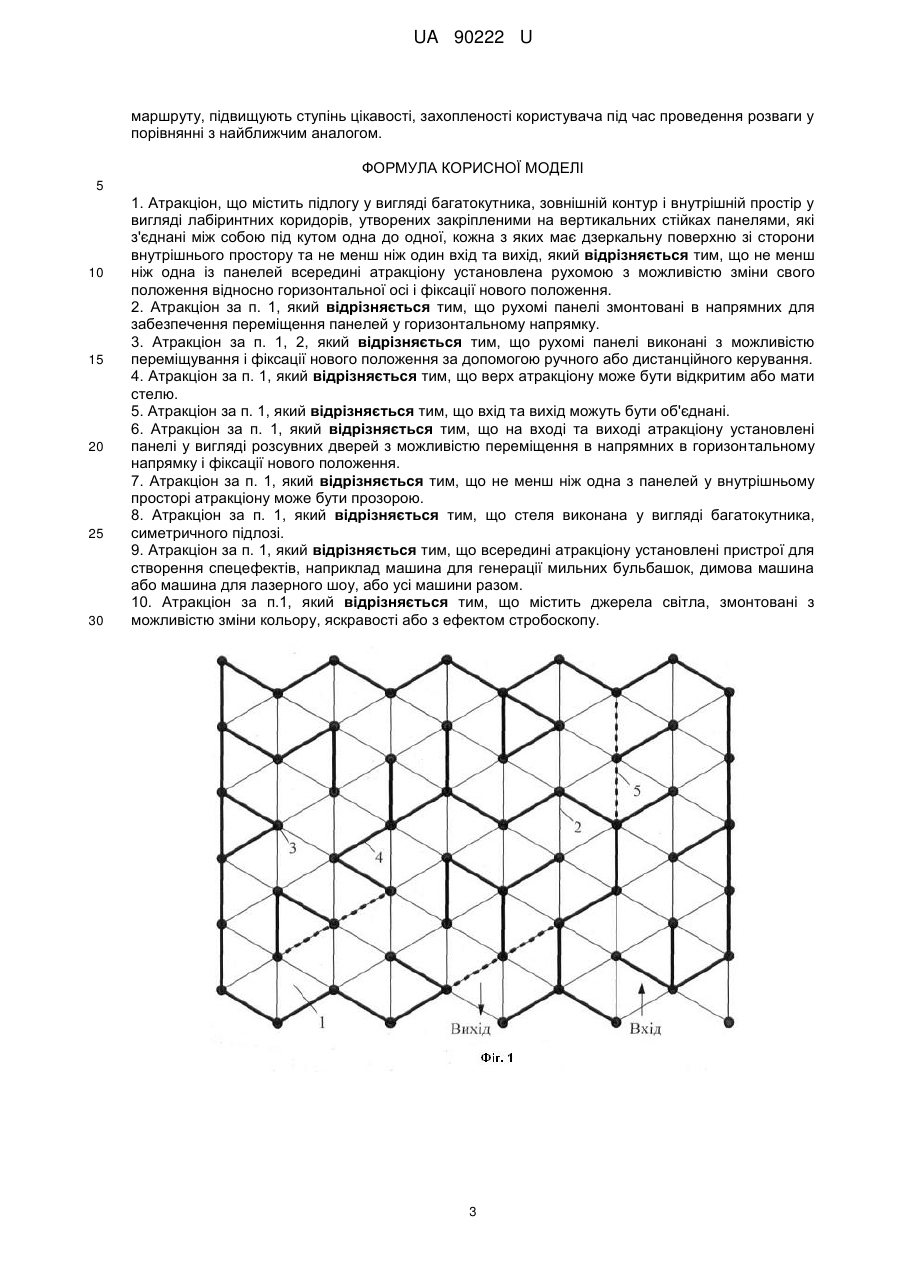

Реферат: Атракціон містить підлогу у вигляді багатокутника, зовнішній контур і внутрішній простір у вигляді лабіринтних коридорів, утворених закріпленими на вертикальних стійках панелями, які з'єднані між собою під кутом одна до одної, кожна з яких має дзеркальну поверхню зі сторони внутрішнього простору та не менш ніж один вхід та вихід. Не менш ніж одна із панелей всередині атракціону установлена рухомою з можливістю зміни свого положення відносно горизонтальної осі і фіксації нового положення. UA 90222 U (12) UA 90222 U UA 90222 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для ігор, розваг, а саме до атракціону "ЛАБІРИНТ ІЛЮЗІЙ", який може бути використаним в ігрових комплексах в розважальних центрах, в парках, на майданчиках, в клубах, тощо. Відомий атракціон, який містить з'єднані між собою конструктивні елементи, що служать для утворення лабіринтних каналів заданої конфігурації. Конструктивні елементи виконані у вигляді стулчатих перегородок, частина з яких виконана рухомими відносно вертикальної осі з можливістю їх блокування в закритому стані шляхом дистанційного управління. Такий атракціон дозволяє змінювати конфігурацію каналів не тільки на кожен наступний сеанс гри, але й в процесі гри шляхом дистанційного управління (патент Російської Федерації на корисну модель № 23241, м.кл. A63G31/00, опубл. 10.06.2002). Однак таке рішення не дозволяє достатньою мірою одержати багатогранне зображення з метою підвищення ступеня цікавості, захопленості проведення гри, розваги, оскільки конструктивні елементи не мають дзеркальної поверхні. Найближчим аналогом є атракціон, який містить підлогу у вигляді багатокутника, не менш ніж один вхід та вихід, зовнішній контур і внутрішній простір у вигляді лабіринтних коридорів, утворений закріпленими на вертикальних стійках панелями, кожна з яких має дзеркальну поверхню зі сторони внутрішнього простору конструкції атракціону, які з'єднані між собою під кутом одна до одної від 10° до 350°, а також не менш ніж один вхід та вихід. У внутрішньому просторі конструкції атракціону на поверхні підлоги паралельно всій довжині нижньої сторони кожної панелі зі сторони її дзеркальної поверхні на відстані S1 закріплена придзеркальна планка, а на поверхні підлоги у лабіринтних коридорах між стійками закріплені по дві паралельні, однакові за довжиною планки на відстані між ними S2, яка у кількісному співвідношенні до відстані S1 між нижньою придзеркальною планкою та відповідною дзеркальною поверхнею панелі складає 2:1 відповідно, крім того світловідбивна властивість дзеркальної поверхні на панелях має значення від 1 % до 99 % (патент України на корисну модель № 80186, м. кл. A63J11/00, опубл. 13.05.2013). Однак це рішення не дозволяє змінювати варіанти конфігурації лабіринтних коридорів перед кожним сеансом або в процесі гри з метою підвищення ступеня цікавості, захопленості проведення гри, розваги і є нецікавим для багаторазового відвідування, тому що після декількох проходжень лабіринтом, відвідувач запам'ятовує конфігурацію лабіринтних коридорів і легко знаходить вихід, не відчуваючи повторного захоплення. В основу корисної моделі поставлено задачу створення нового розважального атракціону, який за рахунок нових конструктивних елементів та їх взаємозв'язку дозволив би одержати динамічну зміну конфігурації лабіринтних коридорів, що підвищить ступінь цікавості, захопленості користувача під час проведення розваги. Поставлена задача вирішується тим, що в атракціоні, що містить підлогу у формі багатокутника, зовнішній контур і внутрішній простір у вигляді лабіринтних коридорів, утворених закріпленими на вертикальних стійках панелями, які з'єднані між собою під кутом одна до одної, кожна з яких має дзеркальну поверхню зі сторони внутрішнього простору та не менш ніж один вхід та вихід, згідно з корисною моделлю, не менш ніж одна із панелей всередині атракціону установлена рухомою з можливістю зміни свого положення відносно горизонтальної осі і фіксації нового положення. Крім цього рухомі панелі змонтовані в напрямних для забезпечення переміщення панелей у горизонтальному напрямку і фіксації нового положення за допомогою ручного або дистанційного керування. Крім цього верх конструкції атракціону може бути відкритим або мати стелю, а вхід та вихід можуть бути об'єднані. Крім цього на вході та виході атракціону установлені панелі у вигляді розсувних дверей з можливістю переміщення в напрямних в горизонтальному напрямку і фіксації нового положення. Крім цього не менш ніж одна з панелей у внутрішньому просторі атракціону може бути прозорою. Крім цього стеля виконана у вигляді багатокутника, симетричного підлозі. Крім цього всередині установлені пристрої для створення спецефектів, наприклад машина для генерації мильних бульбашок, димова машина або машина для лазерного шоу, або усі машини разом. Крім цього атракціон містить джерела світла, змонтовані з можливістю зміни кольору, яскравості або з ефектом стробоскопу. 1 UA 90222 U 5 10 15 20 25 30 35 40 45 50 55 60 Суть корисної моделі пояснюється графічними матеріалами, де на фіг. 1 представлена схема одного із варіантів конструкції атракціону "ЛАБІРИНТ ІЛЮЗІЙ" - вигляд зверху, на фіг. 2 рухома панель з кріпленням до напрямного профілю, вигляд спереду. Атракціон містить підлогу 1, виконану з ДСП та покриту ковроліном. Ковролін притискається декоративними планками 2. Металеві або дерев'яні вертикальні стійки 3 встановлюються на підлогу і закріплюються до неї. Нерухомі панелі 4 встановлюються між стійками на підлогу і закріплюються до стійок. Панелі установлюються під різними кутами одна до одної, утворюючи лабіринтні коридори. Атракціон містить три двопозиційні рухомі панелі 5, які кріпляться до верхнього напрямного профілю, що закріплений на стелі. Тобто, зображений атракціон має 3 N=2 =8 різних видів конфігурацій лабіринтих коридорів. Дзеркальна панель 5 має прямокутну форму і кріпиться до напрямного профілю 6 за допомогою роликів 7 (фіг. 2). Панель 5 з обох боків декорується фальш колоною 8 таким чином, щоб рухома панель мала такий самий зовнішній вигляд, як і нерухома панель з декорованою колоною. Рухома панель може займати одне з двох положень, рухаючись у горизонтальному напрямку, згідно зі стрілою. За допомогою фіксаторів 9 положення панелі фіксується. Підлога виконується з ДСП, ОСБ або іншого придатного матеріалу. Підлога покривається ковроліном або лінолеумом. На підлозі у кутах багатокутників, що утворюються панелями, встановлені вертикальні стійки. Як стійки можуть бути використані металеві труби, профільні труби, дерев'яні бруси або інше. Панелі закріплюються між стійками, опираючись на підлогу. Як панелі використовується обрамлене дзеркало. Для підвищення стійкості панелей до ударів, дзеркала можуть бути проклеєні спеціальною плівкою із задньої сторони, або дзеркало може бути наклеєне на фанеру, ОСБ, ДСП, ПВХ плиту. Стійки декоруються банерною тканиною або ПВХ плівкою або ORACAL плівкою або тканиною. У місцях, де повинні бути рухомі панелі, на рівні верхньої лінії панелі закріплюється напрямний профіль. Сама рухома панель являє собою дзеркало у захисній рамці, яка має ролики для пересування у напрямному профілі. Вертикальні стійки скріплюються з'єднувальними трубами у горизонтальній площині на рівні верхньої лінії панелей. Таким чином отримується каркас для стелі. Стеля виконується з листів ДСП або ОСБ або накривається перфорованим баннером, тканиною або іншим придатним матеріалом. Як варіант, верх конструкції може бути відкритим. В цьому випадку напрямні для переміщення панелей монтуються до горизонтального профілю, закріпленого у верхній частині стійок суміжних нерухомих панелей. На стелі закріплюються джерела світла, а саме, звичайні освітлювальні лампи, стробоскопи, світлодіодні рухомі різнокольорові ліхтарі. Вхід та вихід може бути виконано у вигляді рухомих панелей або без панелей - відкритий. n Кількість конфігурацій лабіринтих коридорів визначається за формулою: N = k , де n кількість рухомих панелей; k - кількість фіксованих позицій, які може займати рухома панель. У даному випадку k=2. Принцип дії атракціону "ЛАБІРИНТ ІЛЮЗІЙ" полягає у створенні оптичної ілюзії безкінечних коридорів всередині лабіринту. Цей ефект досягається за рахунок встановлення дзеркальних панелей у деяких проходах лабіринту. Таким чином, відвідувач не може відрізнити реальні проходи від дзеркального відображення цих проходів, що посилює цікавість при пошуку виходу з лабіринту. До початку сеансу відвідувачу відомий ідентифікатор поточної конфігурації лабіринту (він може бути зазначений на табло при вході у лабіринт або на квитку, або інше). Кількість конфігурацій може змінюватись у залежності від конструкції (мінімальна кількість - 2), а саме від кількості рухомих панелей. Відвідувач заходить до внутрішнього простору лабіринту через вхід. З цього починається сеанс гри, а саме пошук виходу з лабіринту. Відвідувач бачить велику кількість безкінечних коридорів і процес пошуку реальних проходів у коридорах є складним і захоплюючим. Сеанс (гра) вважається завершеним, коли відвідувач знаходить вихід з лабіринту. При бажанні повторного сеансу відвідувач, знаючи ідентифікатор конфігурації, з якої він уже знайшов вихід, може відвідати сеанс іншої конфігурації. Таким чином, кожне нове відвідування атракціону перетворюється на пошук виходу з нового лабіринту, тому що проходи у коридорах змінюються і відвідувач не може запам'ятати шлях від входу до виходу лабіринту. Джерела світла, змонтовані з можливістю зміни кольору, яскравості або з ефектом стробоскопу, створюють яскраві кольорові ефекти і підсилюють загальне враження від проходження лабіринтів, захопленість грою. Додаткові ефекти, задимлення або наповнення простору кольоровими бульбашками, ускладнює проходження лабіринтних коридорів для пошуку виходу, що також підвищує азарт пошуку. Таким чином, запропоноване рішення атракціону дозволяє отримати різні варіанти конфігурації лабіринтних коридорів, які разом зі спецефектами, що супроводжують проходження 2 UA 90222 U маршруту, підвищують ступінь цікавості, захопленості користувача під час проведення розваги у порівнянні з найближчим аналогом. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 30 1. Атракціон, що містить підлогу у вигляді багатокутника, зовнішній контур і внутрішній простір у вигляді лабіринтних коридорів, утворених закріпленими на вертикальних стійках панелями, які з'єднані між собою під кутом одна до одної, кожна з яких має дзеркальну поверхню зі сторони внутрішнього простору та не менш ніж один вхід та вихід, який відрізняється тим, що не менш ніж одна із панелей всередині атракціону установлена рухомою з можливістю зміни свого положення відносно горизонтальної осі і фіксації нового положення. 2. Атракціон за п. 1, який відрізняється тим, що рухомі панелі змонтовані в напрямних для забезпечення переміщення панелей у горизонтальному напрямку. 3. Атракціон за п. 1, 2, який відрізняється тим, що рухомі панелі виконані з можливістю переміщування і фіксації нового положення за допомогою ручного або дистанційного керування. 4. Атракціон за п. 1, який відрізняється тим, що верх атракціону може бути відкритим або мати стелю. 5. Атракціон за п. 1, який відрізняється тим, що вхід та вихід можуть бути об'єднані. 6. Атракціон за п. 1, який відрізняється тим, що на вході та виході атракціону установлені панелі у вигляді розсувних дверей з можливістю переміщення в напрямних в горизонтальному напрямку і фіксації нового положення. 7. Атракціон за п. 1, який відрізняється тим, що не менш ніж одна з панелей у внутрішньому просторі атракціону може бути прозорою. 8. Атракціон за п. 1, який відрізняється тим, що стеля виконана у вигляді багатокутника, симетричного підлозі. 9. Атракціон за п. 1, який відрізняється тим, що всередині атракціону установлені пристрої для створення спецефектів, наприклад машина для генерації мильних бульбашок, димова машина або машина для лазерного шоу, або усі машини разом. 10. Атракціон за п.1, який відрізняється тим, що містить джерела світла, змонтовані з можливістю зміни кольору, яскравості або з ефектом стробоскопу. 3 UA 90222 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
