Атракціон “чарівний лабіринт”

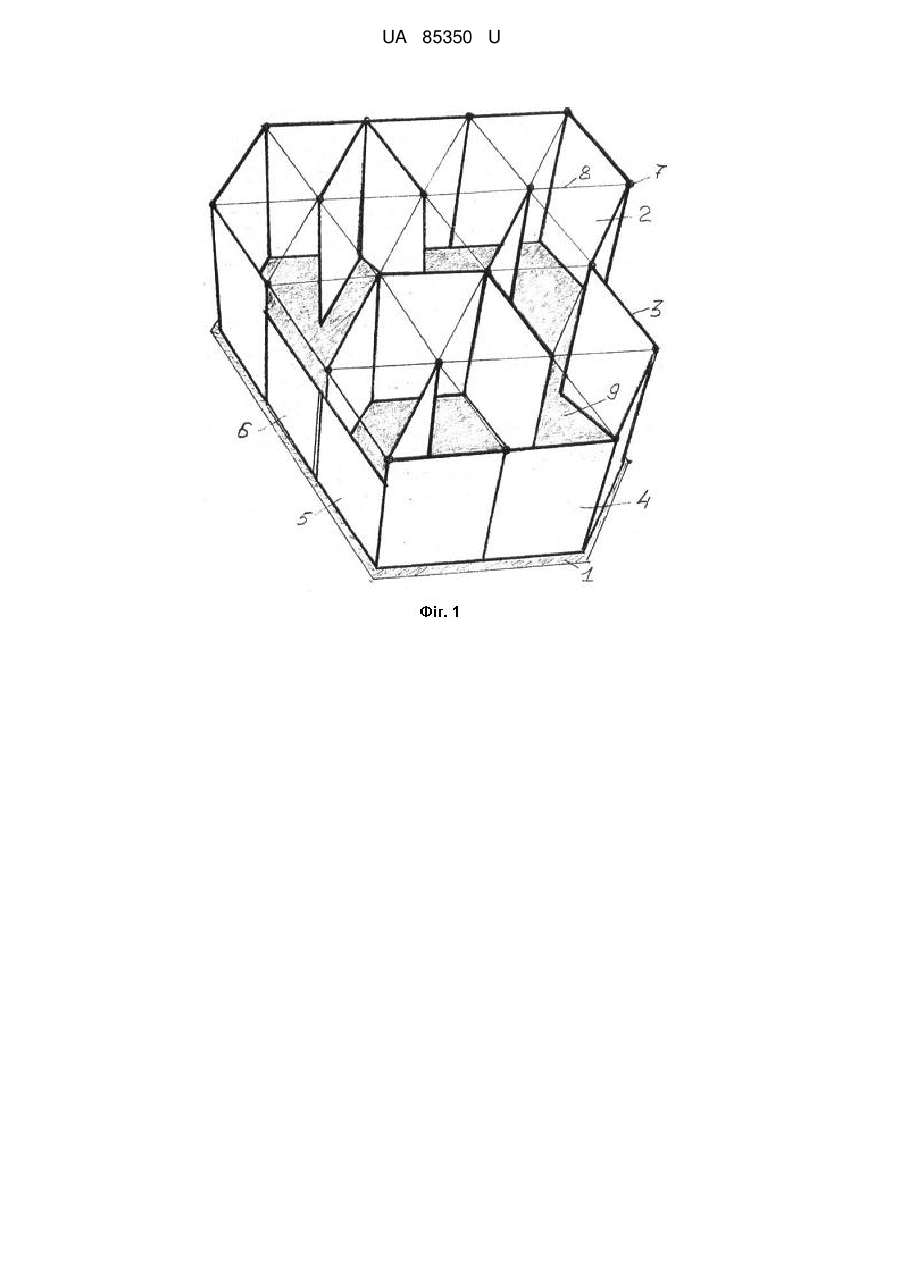

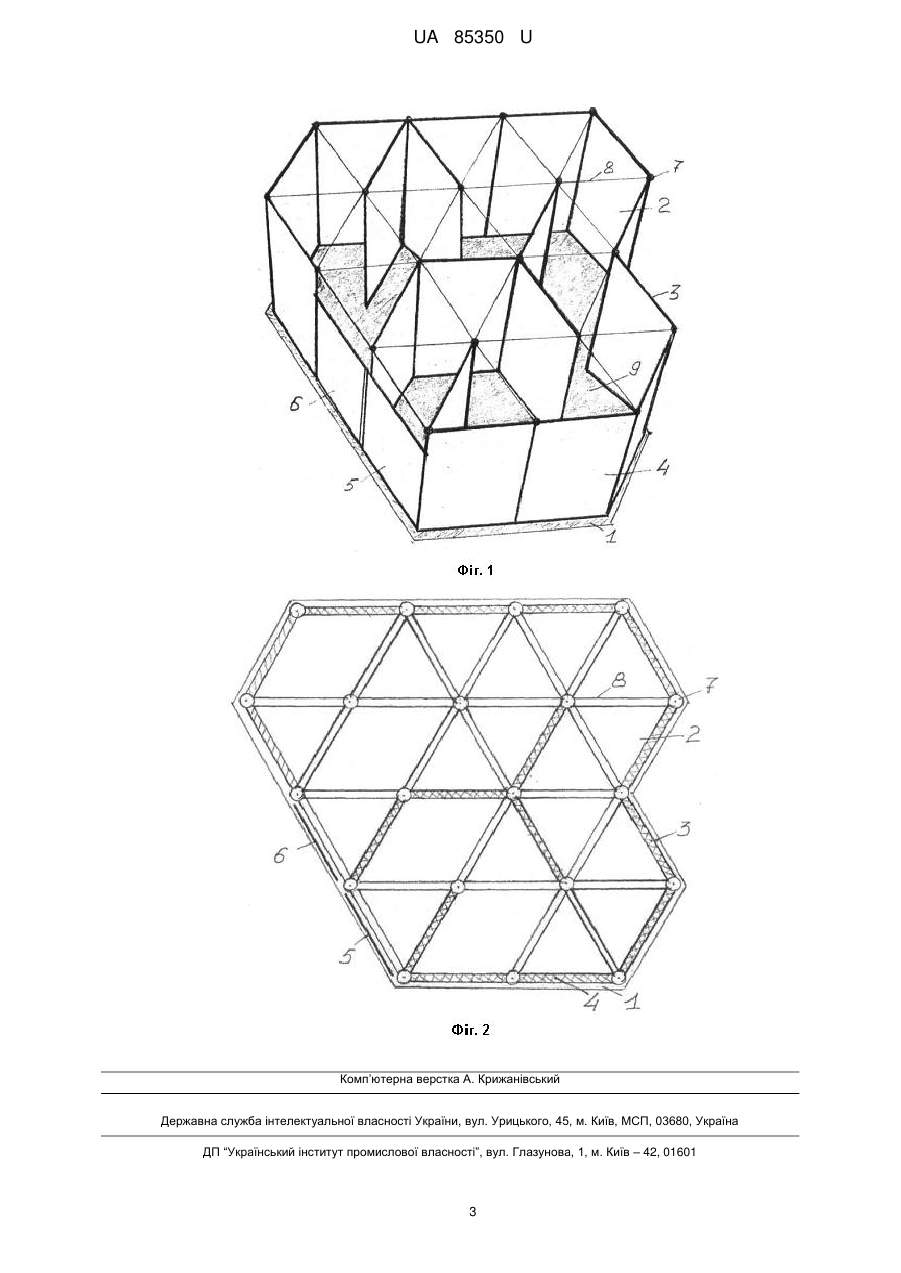

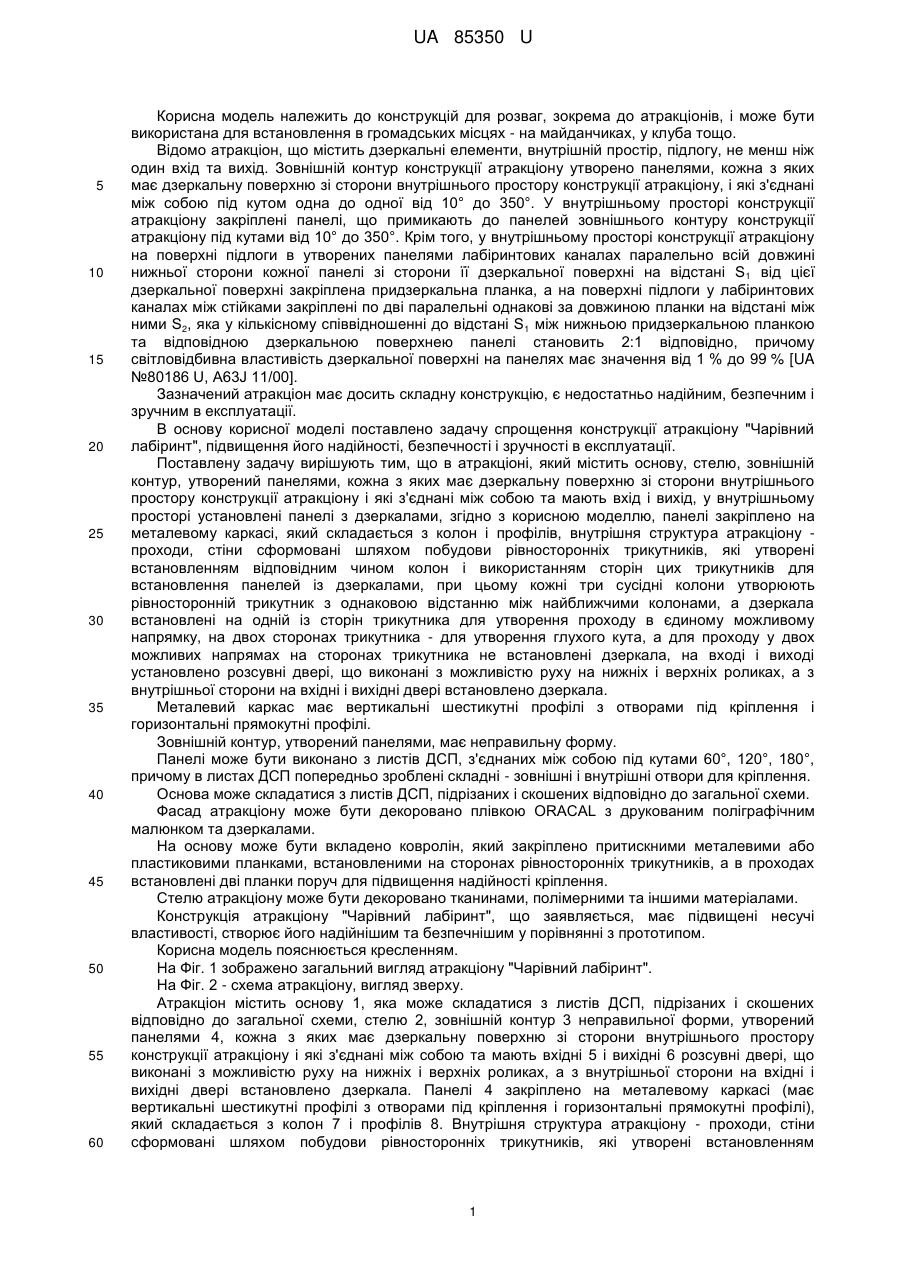

Реферат: Атракціон містить основу, стелю, зовнішній контур, утворений панелями, кожна з яких має дзеркальну поверхню зі сторони внутрішнього простору конструкції атракціону і які з'єднані між собою та мають вхід і вихід. У внутрішньому просторі установлені панелі з дзеркалами. Панелі закріплено на металевому каркасі, який складається з колон і профілів. Внутрішня структура атракціону - проходи, стіни сформовані шляхом побудови рівносторонніх трикутників, які утворені встановленням відповідним чином колон і використанням сторін цих трикутників для встановлення панелей із дзеркалами. Кожні три сусідні колони утворюють рівносторонній трикутник з однаковою відстанню між найближчими колонами. Дзеркала встановлені на одній із сторін трикутника для утворення проходу в єдиному можливому напрямку, на двох сторонах трикутника - для утворення глухого кута. Для проходу у двох можливих напрямах на сторонах трикутника не встановлені дзеркала. На вході і виході встановлено розсувні двері, що виконані з можливістю руху на нижніх і верхніх роликах. З внутрішньої сторони на вхідні і вихідні двері встановлено дзеркала. UA 85350 U (12) UA 85350 U UA 85350 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до конструкцій для розваг, зокрема до атракціонів, і може бути використана для встановлення в громадських місцях - на майданчиках, у клуба тощо. Відомо атракціон, що містить дзеркальні елементи, внутрішній простір, підлогу, не менш ніж один вхід та вихід. Зовнішній контур конструкції атракціону утворено панелями, кожна з яких має дзеркальну поверхню зі сторони внутрішнього простору конструкції атракціону, і які з'єднані між собою під кутом одна до одної від 10° до 350°. У внутрішньому просторі конструкції атракціону закріплені панелі, що примикають до панелей зовнішнього контуру конструкції атракціону під кутами від 10° до 350°. Крім того, у внутрішньому просторі конструкції атракціону на поверхні підлоги в утворених панелями лабіринтових каналах паралельно всій довжині нижньої сторони кожної панелі зі сторони її дзеркальної поверхні на відстані S 1 від цієї дзеркальної поверхні закріплена придзеркальна планка, а на поверхні підлоги у лабіринтових каналах між стійками закріплені по дві паралельні однакові за довжиною планки на відстані між ними S2, яка у кількісному співвідношенні до відстані S1 між нижньою придзеркальною планкою та відповідною дзеркальною поверхнею панелі становить 2:1 відповідно, причому світловідбивна властивість дзеркальної поверхні на панелях має значення від 1 % до 99 % [UA №80186 U, A63J 11/00]. Зазначений атракціон має досить складну конструкцію, є недостатньо надійним, безпечним і зручним в експлуатації. В основу корисної моделі поставлено задачу спрощення конструкції атракціону "Чарівний лабіринт", підвищення його надійності, безпечності і зручності в експлуатації. Поставлену задачу вирішують тим, що в атракціоні, який містить основу, стелю, зовнішній контур, утворений панелями, кожна з яких має дзеркальну поверхню зі сторони внутрішнього простору конструкції атракціону і які з'єднані між собою та мають вхід і вихід, у внутрішньому просторі установлені панелі з дзеркалами, згідно з корисною моделлю, панелі закріплено на металевому каркасі, який складається з колон і профілів, внутрішня структура атракціону проходи, стіни сформовані шляхом побудови рівносторонніх трикутників, які утворені встановленням відповідним чином колон і використанням сторін цих трикутників для встановлення панелей із дзеркалами, при цьому кожні три сусідні колони утворюють рівносторонній трикутник з однаковою відстанню між найближчими колонами, а дзеркала встановлені на одній із сторін трикутника для утворення проходу в єдиному можливому напрямку, на двох сторонах трикутника - для утворення глухого кута, а для проходу у двох можливих напрямах на сторонах трикутника не встановлені дзеркала, на вході і виході установлено розсувні двері, що виконані з можливістю руху на нижніх і верхніх роликах, а з внутрішньої сторони на вхідні і вихідні двері встановлено дзеркала. Металевий каркас має вертикальні шестикутні профілі з отворами під кріплення і горизонтальні прямокутні профілі. Зовнішній контур, утворений панелями, має неправильну форму. Панелі може бути виконано з листів ДСП, з'єднаних між собою під кутами 60°, 120°, 180°, причому в листах ДСП попередньо зроблені складні - зовнішні і внутрішні отвори для кріплення. Основа може складатися з листів ДСП, підрізаних і скошених відповідно до загальної схеми. Фасад атракціону може бути декоровано плівкою ORACAL з друкованим поліграфічним малюнком та дзеркалами. На основу може бути вкладено ковролін, який закріплено притискними металевими або пластиковими планками, встановленими на сторонах рівносторонніх трикутників, а в проходах встановлені дві планки поруч для підвищення надійності кріплення. Стелю атракціону може бути декоровано тканинами, полімерними та іншими матеріалами. Конструкція атракціону "Чарівний лабіринт", що заявляється, має підвищені несучі властивості, створює його надійнішим та безпечнішим у порівнянні з прототипом. Корисна модель пояснюється кресленням. На Фіг. 1 зображено загальний вигляд атракціону "Чарівний лабіринт". На Фіг. 2 - схема атракціону, вигляд зверху. Атракціон містить основу 1, яка може складатися з листів ДСП, підрізаних і скошених відповідно до загальної схеми, стелю 2, зовнішній контур 3 неправильної форми, утворений панелями 4, кожна з яких має дзеркальну поверхню зі сторони внутрішнього простору конструкції атракціону і які з'єднані між собою та мають вхідні 5 і вихідні 6 розсувні двері, що виконані з можливістю руху на нижніх і верхніх роликах, а з внутрішньої сторони на вхідні і вихідні двері встановлено дзеркала. Панелі 4 закріплено на металевому каркасі (має вертикальні шестикутні профілі з отворами під кріплення і горизонтальні прямокутні профілі), який складається з колон 7 і профілів 8. Внутрішня структура атракціону - проходи, стіни сформовані шляхом побудови рівносторонніх трикутників, які утворені встановленням 1 UA 85350 U 5 10 15 20 25 30 35 40 45 50 55 відповідним чином колон 7 і використанням сторін цих трикутників для встановлення панелей 4 із дзеркалами, при цьому кожні три сусідні колони 7 утворюють рівносторонній трикутник з однаковою відстанню між найближчими колонами 4, а дзеркала встановлені на одній із сторін трикутника для утворення проходу в єдиному можливому напрямку, на двох сторонах трикутника - для утворення глухого кута, а для проходу у двох можливих напрямах на сторонах трикутника не встановлені дзеркала. Панелі 4 може бути виконано з листів ДСП, з'єднаних між собою під кутами 60°, 120°, 180°, причому в листах ДСП попередньо зроблені складні - зовнішні і внутрішні отвори для кріплення. Фасад атракціону може бути декоровано плівкою ORACAL з друкованим поліграфічним малюнком та дзеркалами. На основу може бути вкладено ковролін 9, який закріплено притискними металевими або пластиковими планками, встановленими на сторонах рівносторонніх трикутників, а в проходах встановлені дві планки поруч для підвищення надійності кріплення. Стелю 2 атракціону може бути декоровано тканинами, полімерними та іншими матеріалами. Принцип дії атракціону полягає у створенні оптичного ефекту множинних відображень, який спричиняє втрату орієнтації людини, що перебуває всередині. Цей ефект виникає при встановленні вертикальних колон, проходи між деякими з яких закриті дзеркалами, а інші відкриті. При встановленні дзеркала на одній з сторін трикутника утворюється прохід у єдиному можливому напрямку. При встановленні дзеркал на двох сторонах трикутника утворюється глухий кут. Якщо на сторонах трикутника не встановлені дзеркала, маємо проходи у двох можливих напрямках. Така орієнтація дзеркал створює оптичну ілюзію, що лабіринт безкінечний і важко визначити які проходи реальні, а які ні. Людина, дивлячись у лабіринт, бачить перед собою відображені проходи, що ведуть у безкінечність. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Атракціон, що містить основу, стелю, зовнішній контур, утворений панелями, кожна з яких має дзеркальну поверхню зі сторони внутрішнього простору конструкції атракціону і які з'єднані між собою та мають вхід і вихід, у внутрішньому просторі установлені панелі з дзеркалами, який відрізняється тим, що панелі закріплено на металевому каркасі, який складається з колон і профілів, внутрішня структура атракціону - проходи, стіни сформовані шляхом побудови рівносторонніх трикутників, які утворені встановленням відповідним чином колон і використанням сторін цих трикутників для встановлення панелей із дзеркалами, при цьому кожні три сусідні колони утворюють рівносторонній трикутник з однаковою відстанню між найближчими колонами, а дзеркала встановлені на одній із сторін трикутника для утворення проходу в єдиному можливому напрямку, на двох сторонах трикутника - для утворення глухого кута, а для проходу у двох можливих напрямах на сторонах трикутника не встановлені дзеркала, на вході і виході установлено розсувні двері, що виконані з можливістю руху на нижніх і верхніх роликах, а з внутрішньої сторони на вхідні і вихідні двері встановлено дзеркала. 2. Атракціон за п. 1, який відрізняється тим, що металевий каркас має вертикальні шестикутні профілі з отворами під кріплення і горизонтальні прямокутні профілі. 3. Атракціон за п. 1, який відрізняється тим, що зовнішній контур, утворений панелями, має неправильну форму. 4. Атракціон за п. 1, який відрізняється тим, що панелі виконано з листів ДСП, з'єднаних між собою під кутами 60°, 120°, 180°, причому в листах ДСП попередньо зроблені складні - зовнішні і внутрішні - отвори для кріплення. 5. Атракціон за п. 1, який відрізняється тим, що основа складається з листів ДСП, підрізаних і скошених відповідно до загальної схеми. 6. Атракціон за п. 1, який відрізняється тим, що фасад атракціону декоровано плівкою ORACAL з друкованим поліграфічним малюнком та дзеркалами. 7. Атракціон за п. 1, який відрізняється тим, що на основу вкладено ковролін, який закріплено притискними металевими або пластиковими планками, встановленими на сторонах рівносторонніх трикутників, а в проходах встановлені дві планки поруч для підвищення надійності кріплення. 8. Атракціон за п. 1, який відрізняється тим, що стелю атракціону декоровано тканинами, полімерними та іншими матеріалами. 2 UA 85350 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
