Пристрій створення коливань при риболовлі

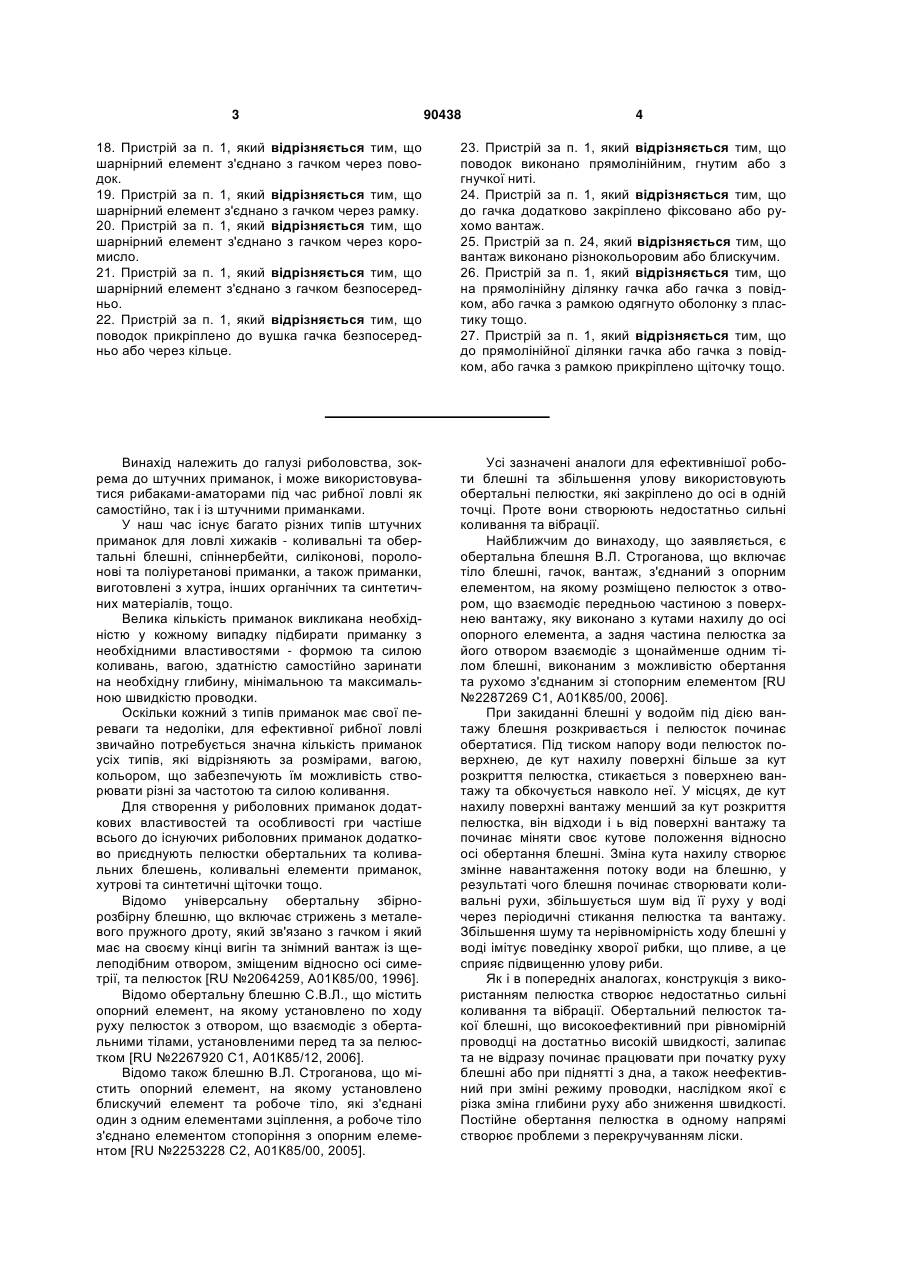

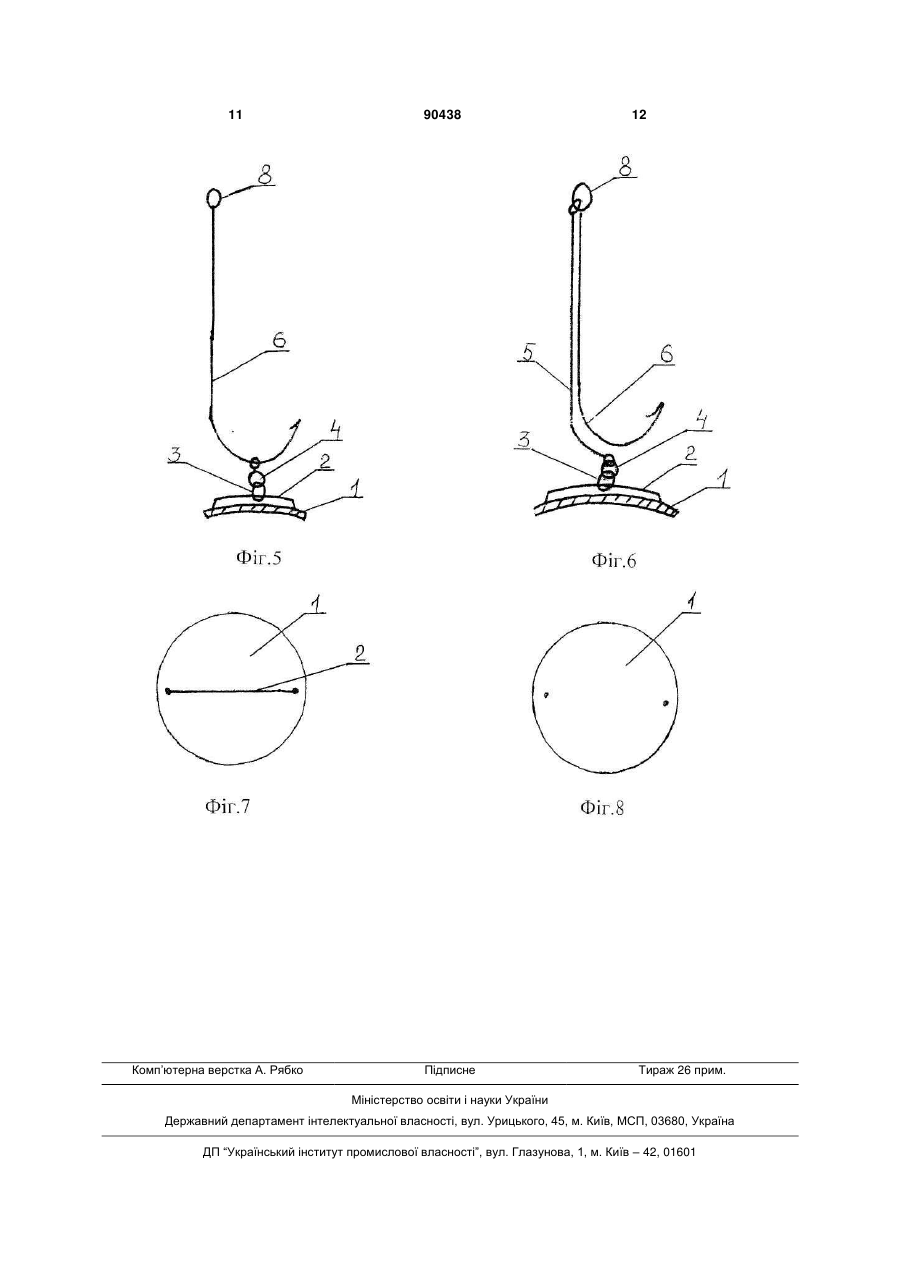

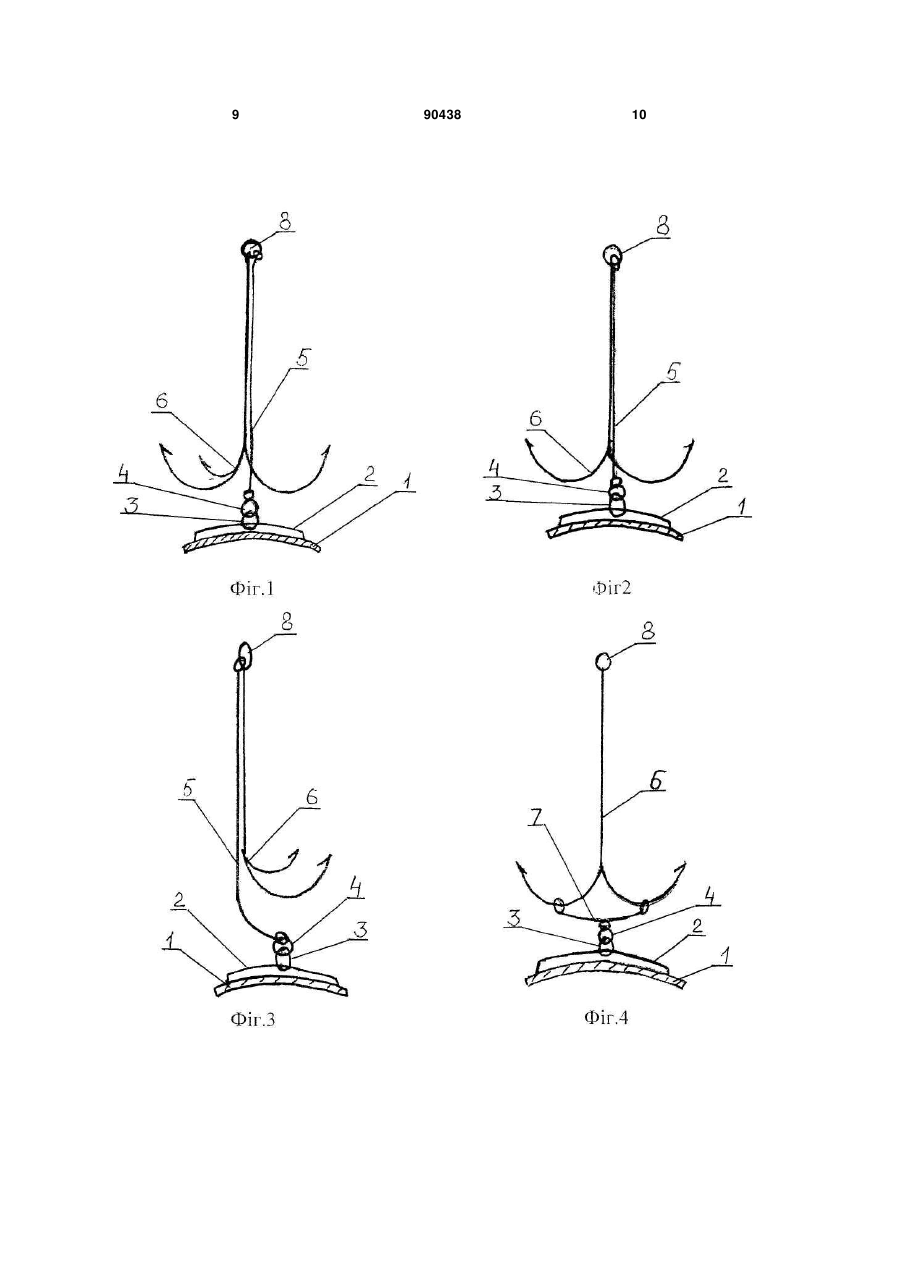

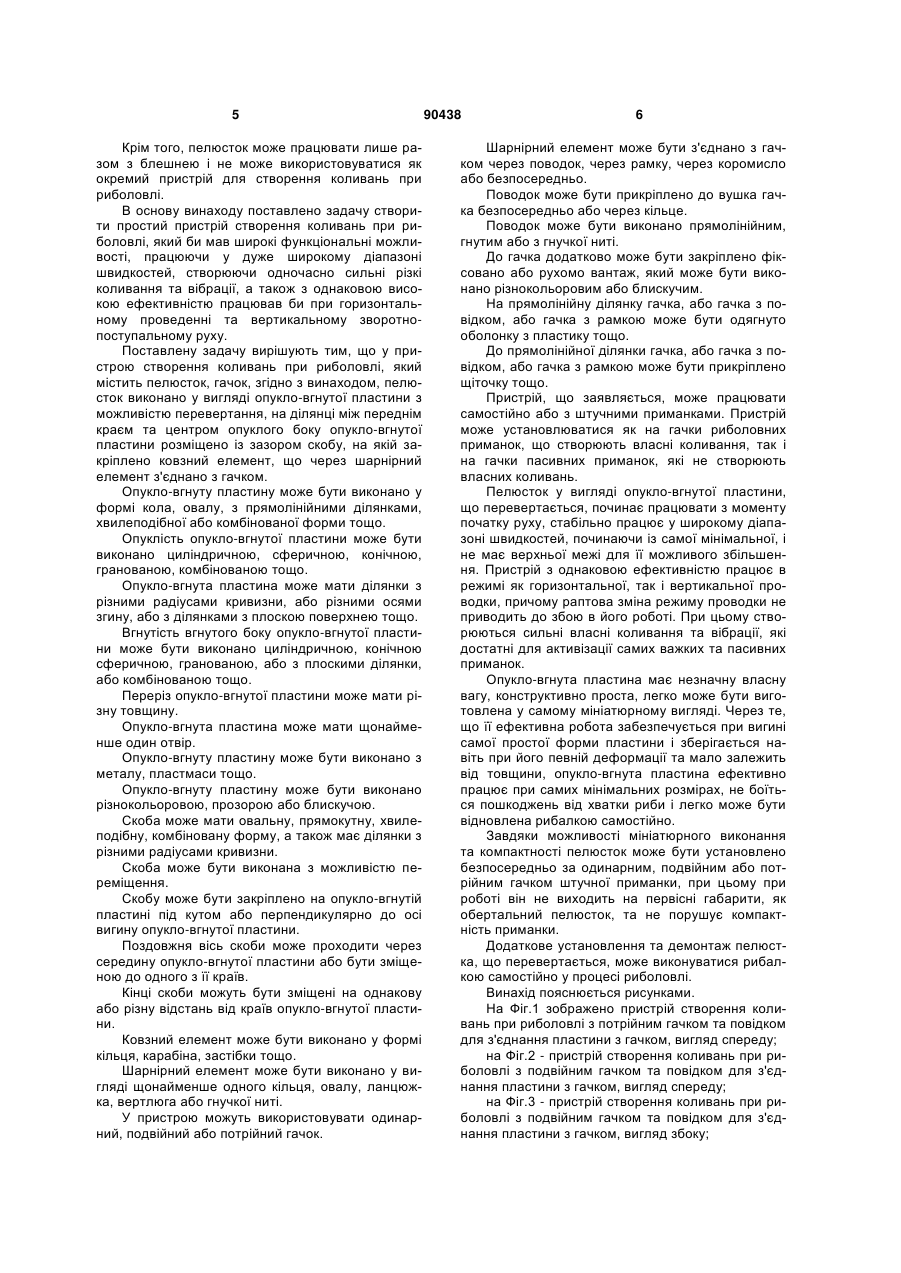

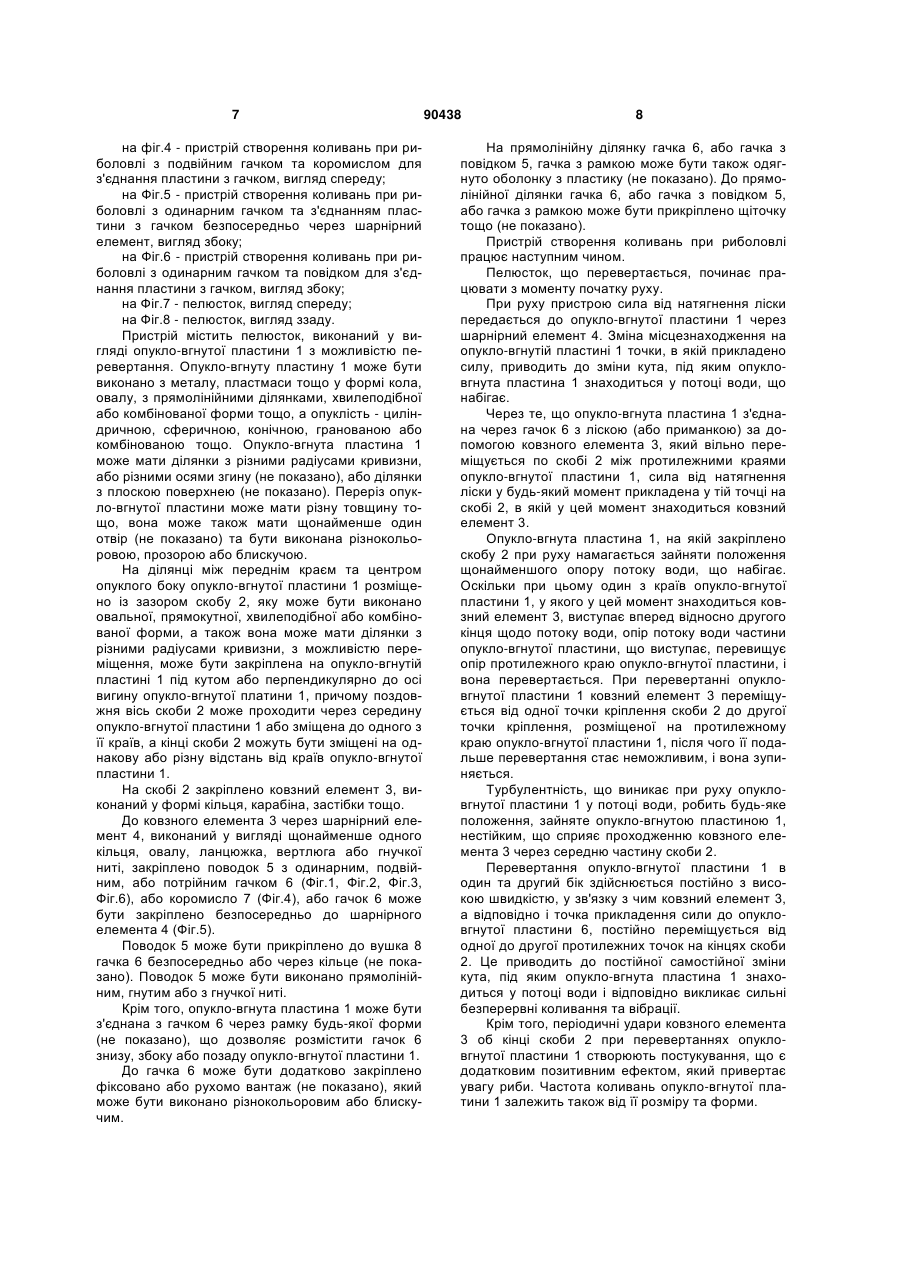

1. Пристрій створення коливань при риболовлі, що містить пелюсток, гачок, який відрізняється тим, що пелюсток виконано у вигляді опукловгнутої пластини з можливістю перевертання, на ділянці між переднім краєм та центром опуклого боку опукло-вгнутої пластини розміщено із зазором скобу, на якій закріплено ковзний елемент, що через шарнірний елемент з'єднано з гачком. 2. Пристрій за п. 1, який відрізняється тим, що опукло-вгнуту пластину виконано у формі кола, овалу, з прямолінійними ділянками, хвилеподібної або комбінованої форми тощо. 3. Пристрій за п. 1 або п. 2, який відрізняється тим, що опуклість опукло-вгнутої пластини виконано циліндричною, сферичною, конічною, гранованою, комбінованою тощо. 4. Пристрій за будь-яким з пп. 1-3, який відрізняється тим, що опукло-вгнута пластина має ділянки з різними радіусами кривизни або різними осями згину, або з ділянками з плоскою поверхнею тощо. 2 (19) 1 3 90438 4 18. Пристрій за п. 1, який відрізняється тим, що шарнірний елемент з'єднано з гачком через поводок. 19. Пристрій за п. 1, який відрізняється тим, що шарнірний елемент з'єднано з гачком через рамку. 20. Пристрій за п. 1, який відрізняється тим, що шарнірний елемент з'єднано з гачком через коромисло. 21. Пристрій за п. 1, який відрізняється тим, що шарнірний елемент з'єднано з гачком безпосередньо. 22. Пристрій за п. 1, який відрізняється тим, що поводок прикріплено до вушка гачка безпосередньо або через кільце. 23. Пристрій за п. 1, який відрізняється тим, що поводок виконано прямолінійним, гнутим або з гнучкої ниті. 24. Пристрій за п. 1, який відрізняється тим, що до гачка додатково закріплено фіксовано або рухомо вантаж. 25. Пристрій за п. 24, який відрізняється тим, що вантаж виконано різнокольоровим або блискучим. 26. Пристрій за п. 1, який відрізняється тим, що на прямолінійну ділянку гачка або гачка з повідком, або гачка з рамкою одягнуто оболонку з пластику тощо. 27. Пристрій за п. 1, який відрізняється тим, що до прямолінійної ділянки гачка або гачка з повідком, або гачка з рамкою прикріплено щіточку тощо. Винахід належить до галузі риболовства, зокрема до штучних приманок, і може використовуватися рибаками-аматорами під час рибної ловлі як самостійно, так і із штучними приманками. У наш час існує багато різних типів штучних приманок для ловлі хижаків - коливальні та обертальні блешні, спіннербейти, силіконові, поролонові та поліуретанові приманки, а також приманки, виготовлені з хутра, інших органічних та синтетичних матеріалів, тощо. Велика кількість приманок викликана необхідністю у кожному випадку підбирати приманку з необхідними властивостями - формою та силою коливань, вагою, здатністю самостійно заринати на необхідну глибину, мінімальною та максимальною швидкістю проводки. Оскільки кожний з типів приманок має свої переваги та недоліки, для ефективної рибної ловлі звичайно потребується значна кількість приманок усіх типів, які відрізняють за розмірами, вагою, кольором, що забезпечують їм можливість створювати різні за частотою та силою коливання. Для створення у риболовних приманок додаткових властивостей та особливості гри частіше всього до існуючих риболовних приманок додатково приєднують пелюстки обертальних та коливальних блешень, коливальні елементи приманок, хутрові та синтетичні щіточки тощо. Відомо універсальну обертальну збірнорозбірну блешню, що включає стрижень з металевого пружного дроту, який зв'язано з гачком і який має на своєму кінці вигін та знімний вантаж із щелеподібним отвором, зміщеним відносно осі симетрії, та пелюсток [RU №2064259, А01К85/00, 1996]. Відомо обертальну блешню С.В.Л., що містить опорний елемент, на якому установлено по ходу руху пелюсток з отвором, що взаємодіє з обертальними тілами, установленими перед та за пелюстком [RU №2267920 С1, А01К85/12, 2006]. Відомо також блешню В.Л. Строганова, що містить опорний елемент, на якому установлено блискучий елемент та робоче тіло, які з'єднані один з одним елементами зціплення, а робоче тіло з'єднано елементом стопоріння з опорним елементом [RU №2253228 С2, А01К85/00, 2005]. Усі зазначені аналоги для ефективнішої роботи блешні та збільшення улову використовують обертальні пелюстки, які закріплено до осі в одній точці. Проте вони створюють недостатньо сильні коливання та вібрації. Найближчим до винаходу, що заявляється, є обертальна блешня В.Л. Строганова, що включає тіло блешні, гачок, вантаж, з'єднаний з опорним елементом, на якому розміщено пелюсток з отвором, що взаємодіє передньою частиною з поверхнею вантажу, яку виконано з кутами нахилу до осі опорного елемента, а задня частина пелюстка за його отвором взаємодіє з щонайменше одним тілом блешні, виконаним з можливістю обертання та рухомо з'єднаним зі стопорним елементом [RU №2287269 С1, А01К85/00, 2006]. При закиданні блешні у водойм під дією вантажу блешня розкривається і пелюсток починає обертатися. Під тиском напору води пелюсток поверхнею, де кут нахилу поверхні більше за кут розкриття пелюстка, стикається з поверхнею вантажу та обкочується навколо неї. У місцях, де кут нахилу поверхні вантажу менший за кут розкриття пелюстка, він відходи і ь від поверхні вантажу та починає міняти своє кутове положення відносно осі обертання блешні. Зміна кута нахилу створює змінне навантаження потоку води на блешню, у результаті чого блешня починає створювати коливальні рухи, збільшується шум від її руху у воді через періодичні стикання пелюстка та вантажу. Збільшення шуму та нерівномірність ходу блешні у воді імітує поведінку хворої рибки, що пливе, а це сприяє підвищенню улову риби. Як і в попередніх аналогах, конструкція з використанням пелюстка створює недостатньо сильні коливання та вібрації. Обертальний пелюсток такої блешні, що високоефективний при рівномірній проводці на достатньо високій швидкості, залипає та не відразу починає працювати при початку руху блешні або при піднятті з дна, а також неефективний при зміні режиму проводки, наслідком якої є різка зміна глибини руху або зниження швидкості. Постійне обертання пелюстка в одному напрямі створює проблеми з перекручуванням ліски. 5 Крім того, пелюсток може працювати лише разом з блешнею і не може використовуватися як окремий пристрій для створення коливань при риболовлі. В основу винаходу поставлено задачу створити простий пристрій створення коливань при риболовлі, який би мав широкі функціональні можливості, працюючи у дуже широкому діапазоні швидкостей, створюючи одночасно сильні різкі коливання та вібрації, а також з однаковою високою ефективністю працював би при горизонтальному проведенні та вертикальному зворотнопоступальному руху. Поставлену задачу вирішують тим, що у пристрою створення коливань при риболовлі, який містить пелюсток, гачок, згідно з винаходом, пелюсток виконано у вигляді опукло-вгнутої пластини з можливістю перевертання, на ділянці між переднім краєм та центром опуклого боку опукло-вгнутої пластини розміщено із зазором скобу, на якій закріплено ковзний елемент, що через шарнірний елемент з'єднано з гачком. Опукло-вгнуту пластину може бути виконано у формі кола, овалу, з прямолінійними ділянками, хвилеподібної або комбінованої форми тощо. Опуклість опукло-вгнутої пластини може бути виконано циліндричною, сферичною, конічною, гранованою, комбінованою тощо. Опукло-вгнута пластина може мати ділянки з різними радіусами кривизни, або різними осями згину, або з ділянками з плоскою поверхнею тощо. Вгнутість вгнутого боку опукло-вгнутої пластини може бути виконано циліндричною, конічною сферичною, гранованою, або з плоскими ділянки, або комбінованою тощо. Переріз опукло-вгнутої пластини може мати різну товщину. Опукло-вгнута пластина може мати щонайменше один отвір. Опукло-вгнуту пластину може бути виконано з металу, пластмаси тощо. Опукло-вгнуту пластину може бути виконано різнокольоровою, прозорою або блискучою. Скоба може мати овальну, прямокутну, хвилеподібну, комбіновану форму, а також має ділянки з різними радіусами кривизни. Скоба може бути виконана з можливістю переміщення. Скобу може бути закріплено на опукло-вгнутій пластині під кутом або перпендикулярно до осі вигину опукло-вгнутої пластини. Поздовжня вісь скоби може проходити через середину опукло-вгнутої пластини або бути зміщеною до одного з її країв. Кінці скоби можуть бути зміщені на однакову або різну відстань від країв опукло-вгнутої пластини. Ковзний елемент може бути виконано у формі кільця, карабіна, застібки тощо. Шарнірний елемент може бути виконано у вигляді щонайменше одного кільця, овалу, ланцюжка, вертлюга або гнучкої ниті. У пристрою можуть використовувати одинарний, подвійний або потрійний гачок. 90438 6 Шарнірний елемент може бути з'єднано з гачком через поводок, через рамку, через коромисло або безпосередньо. Поводок може бути прикріплено до вушка гачка безпосередньо або через кільце. Поводок може бути виконано прямолінійним, гнутим або з гнучкої ниті. До гачка додатково може бути закріплено фіксовано або рухомо вантаж, який може бути виконано різнокольоровим або блискучим. На прямолінійну ділянку гачка, або гачка з повідком, або гачка з рамкою може бути одягнуто оболонку з пластику тощо. До прямолінійної ділянки гачка, або гачка з повідком, або гачка з рамкою може бути прикріплено щіточку тощо. Пристрій, що заявляється, може працювати самостійно або з штучними приманками. Пристрій може установлюватися як на гачки риболовних приманок, що створюють власні коливання, так і на гачки пасивних приманок, які не створюють власних коливань. Пелюсток у вигляді опукло-вгнутої пластини, що перевертається, починає працювати з моменту початку руху, стабільно працює у широкому діапазоні швидкостей, починаючи із самої мінімальної, і не має верхньої межі для її можливого збільшення. Пристрій з однаковою ефективністю працює в режимі як горизонтальної, так і вертикальної проводки, причому раптова зміна режиму проводки не приводить до збою в його роботі. При цьому створюються сильні власні коливання та вібрації, які достатні для активізації самих важких та пасивних приманок. Опукло-вгнута пластина має незначну власну вагу, конструктивно проста, легко може бути виготовлена у самому мініатюрному вигляді. Через те, що її ефективна робота забезпечується при вигині самої простої форми пластини і зберігається навіть при його певній деформації та мало залежить від товщини, опукло-вгнута пластина ефективно працює при самих мінімальних розмірах, не боїться пошкоджень від хватки риби і легко може бути відновлена рибалкою самостійно. Завдяки можливості мініатюрного виконання та компактності пелюсток може бути установлено безпосередньо за одинарним, подвійним або потрійним гачком штучної приманки, при цьому при роботі він не виходить на первісні габарити, як обертальний пелюсток, та не порушує компактність приманки. Додаткове установлення та демонтаж пелюстка, що перевертається, може виконуватися рибалкою самостійно у процесі риболовлі. Винахід пояснюється рисунками. На Фіг.1 зображено пристрій створення коливань при риболовлі з потрійним гачком та повідком для з'єднання пластини з гачком, вигляд спереду; на Фіг.2 - пристрій створення коливань при риболовлі з подвійним гачком та повідком для з'єднання пластини з гачком, вигляд спереду; на Фіг.3 - пристрій створення коливань при риболовлі з подвійним гачком та повідком для з'єднання пластини з гачком, вигляд збоку; 7 на фіг.4 - пристрій створення коливань при риболовлі з подвійним гачком та коромислом для з'єднання пластини з гачком, вигляд спереду; на Фіг.5 - пристрій створення коливань при риболовлі з одинарним гачком та з'єднанням пластини з гачком безпосередньо через шарнірний елемент, вигляд збоку; на Фіг.6 - пристрій створення коливань при риболовлі з одинарним гачком та повідком для з'єднання пластини з гачком, вигляд збоку; на Фіг.7 - пелюсток, вигляд спереду; на Фіг.8 - пелюсток, вигляд ззаду. Пристрій містить пелюсток, виконаний у вигляді опукло-вгнутої пластини 1 з можливістю перевертання. Опукло-вгнуту пластину 1 може бути виконано з металу, пластмаси тощо у формі кола, овалу, з прямолінійними ділянками, хвилеподібної або комбінованої форми тощо, а опуклість - циліндричною, сферичною, конічною, гранованою або комбінованою тощо. Опукло-вгнута пластина 1 може мати ділянки з різними радіусами кривизни, або різними осями згину (не показано), або ділянки з плоскою поверхнею (не показано). Переріз опукло-вгнутої пластини може мати різну товщину тощо, вона може також мати щонайменше один отвір (не показано) та бути виконана різнокольоровою, прозорою або блискучою. На ділянці між переднім краєм та центром опуклого боку опукло-вгнутої пластини 1 розміщено із зазором скобу 2, яку може бути виконано овальної, прямокутної, хвилеподібної або комбінованої форми, а також вона може мати ділянки з різними радіусами кривизни, з можливістю переміщення, може бути закріплена на опукло-вгнутій пластині 1 під кутом або перпендикулярно до осі вигину опукло-вгнутої платини 1, причому поздовжня вісь скоби 2 може проходити через середину опукло-вгнутої пластини 1 або зміщена до одного з її країв, а кінці скоби 2 можуть бути зміщені на однакову або різну відстань від країв опукло-вгнутої пластини 1. На скобі 2 закріплено ковзний елемент 3, виконаний у формі кільця, карабіна, застібки тощо. До ковзного елемента 3 через шарнірний елемент 4, виконаний у вигляді щонайменше одного кільця, овалу, ланцюжка, вертлюга або гнучкої ниті, закріплено поводок 5 з одинарним, подвійним, або потрійним гачком 6 (Фіг.1, Фіг.2, Фіг.3, Фіг.6), або коромисло 7 (Фіг.4), або гачок 6 може бути закріплено безпосередньо до шарнірного елемента 4 (Фіг.5). Поводок 5 може бути прикріплено до вушка 8 гачка 6 безпосередньо або через кільце (не показано). Поводок 5 може бути виконано прямолінійним, гнутим або з гнучкої ниті. Крім того, опукло-вгнута пластина 1 може бути з'єднана з гачком 6 через рамку будь-якої форми (не показано), що дозволяє розмістити гачок 6 знизу, збоку або позаду опукло-вгнутої пластини 1. До гачка 6 може бути додатково закріплено фіксовано або рухомо вантаж (не показано), який може бути виконано різнокольоровим або блискучим. 90438 8 На прямолінійну ділянку гачка 6, або гачка з повідком 5, гачка з рамкою може бути також одягнуто оболонку з пластику (не показано). До прямолінійної ділянки гачка 6, або гачка з повідком 5, або гачка з рамкою може бути прикріплено щіточку тощо (не показано). Пристрій створення коливань при риболовлі працює наступним чином. Пелюсток, що перевертається, починає працювати з моменту початку руху. При руху пристрою сила від натягнення ліски передається до опукло-вгнутої пластини 1 через шарнірний елемент 4. Зміна місцезнаходження на опукло-вгнутій пластині 1 точки, в якій прикладено силу, приводить до зміни кута, під яким опукловгнута пластина 1 знаходиться у потоці води, що набігає. Через те, що опукло-вгнута пластина 1 з'єднана через гачок 6 з ліскою (або приманкою) за допомогою ковзного елемента 3, який вільно переміщується по скобі 2 між протилежними краями опукло-вгнутої пластини 1, сила від натягнення ліски у будь-який момент прикладена у тій точці на скобі 2, в якій у цей момент знаходиться ковзний елемент 3. Опукло-вгнута пластина 1, на якій закріплено скобу 2 при руху намагається зайняти положення щонайменшого опору потоку води, що набігає. Оскільки при цьому один з країв опукло-вгнутої пластини 1, у якого у цей момент знаходиться ковзний елемент 3, виступає вперед відносно другого кінця щодо потоку води, опір потоку води частини опукло-вгнутої пластини, що виступає, перевищує опір протилежного краю опукло-вгнутої пластини, і вона перевертається. При перевертанні опукловгнутої пластини 1 ковзний елемент 3 переміщується від одної точки кріплення скоби 2 до другої точки кріплення, розміщеної на протилежному краю опукло-вгнутої пластини 1, після чого її подальше перевертання стає неможливим, і вона зупиняється. Турбулентність, що виникає при руху опукловгнутої пластини 1 у потоці води, робить будь-яке положення, зайняте опукло-вгнутою пластиною 1, нестійким, що сприяє проходженню ковзного елемента 3 через середню частину скоби 2. Перевертання опукло-вгнутої пластини 1 в один та другий бік здійснюється постійно з високою швидкістю, у зв'язку з чим ковзний елемент 3, а відповідно і точка прикладення сили до опукловгнутої пластини 6, постійно переміщується від одної до другої протилежних точок на кінцях скоби 2. Це приводить до постійної самостійної зміни кута, під яким опукло-вгнута пластина 1 знаходиться у потоці води і відповідно викликає сильні безперервні коливання та вібрації. Крім того, періодичні удари ковзного елемента 3 об кінці скоби 2 при перевертаннях опукловгнутої пластини 1 створюють постукування, що є додатковим позитивним ефектом, який привертає увагу риби. Частота коливань опукло-вгнутої платини 1 залежить також від її розміру та форми. 9 90438 10 11 Комп’ютерна верстка А. Рябко 90438 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
