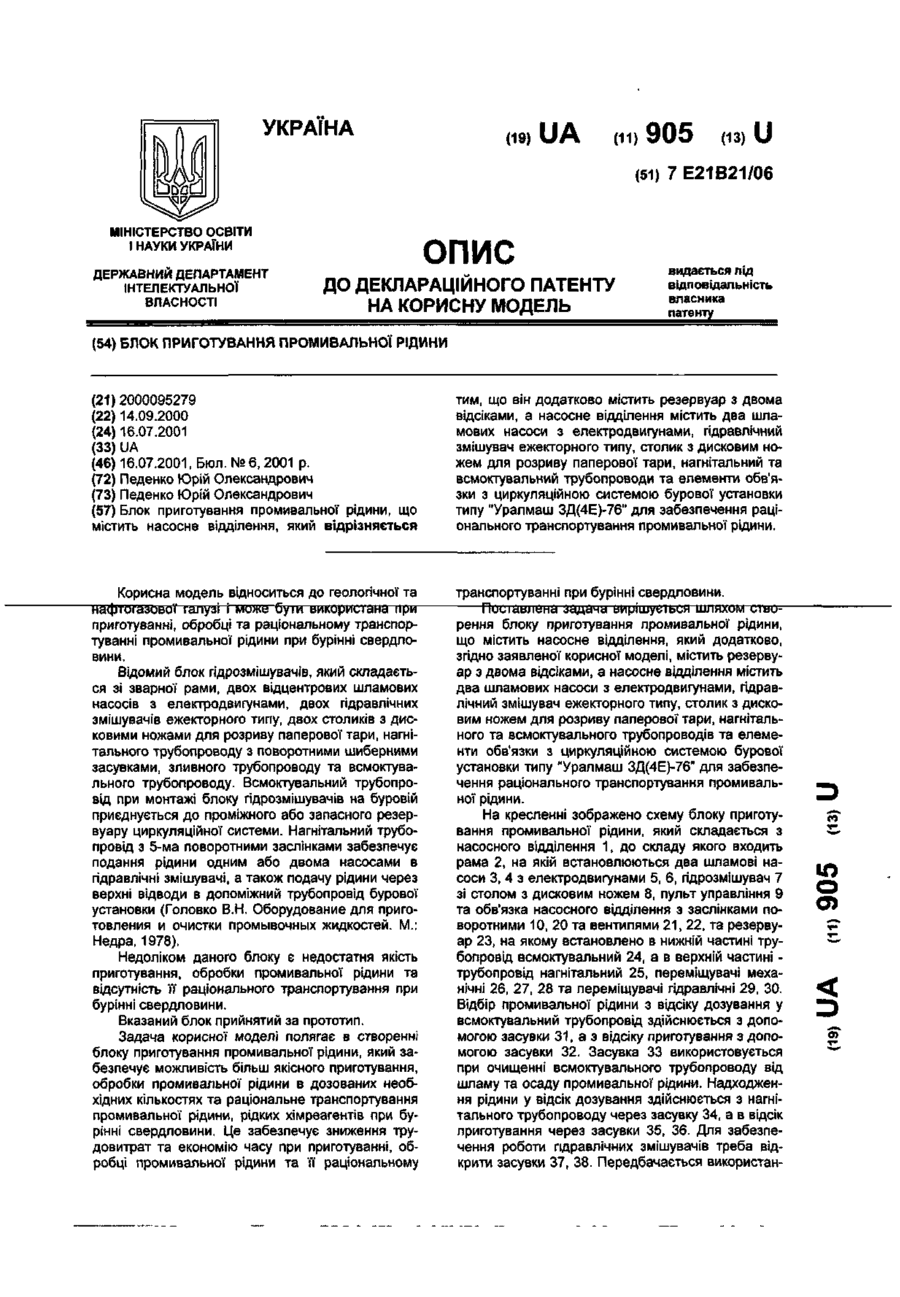

Блок приготування промивальної рідини

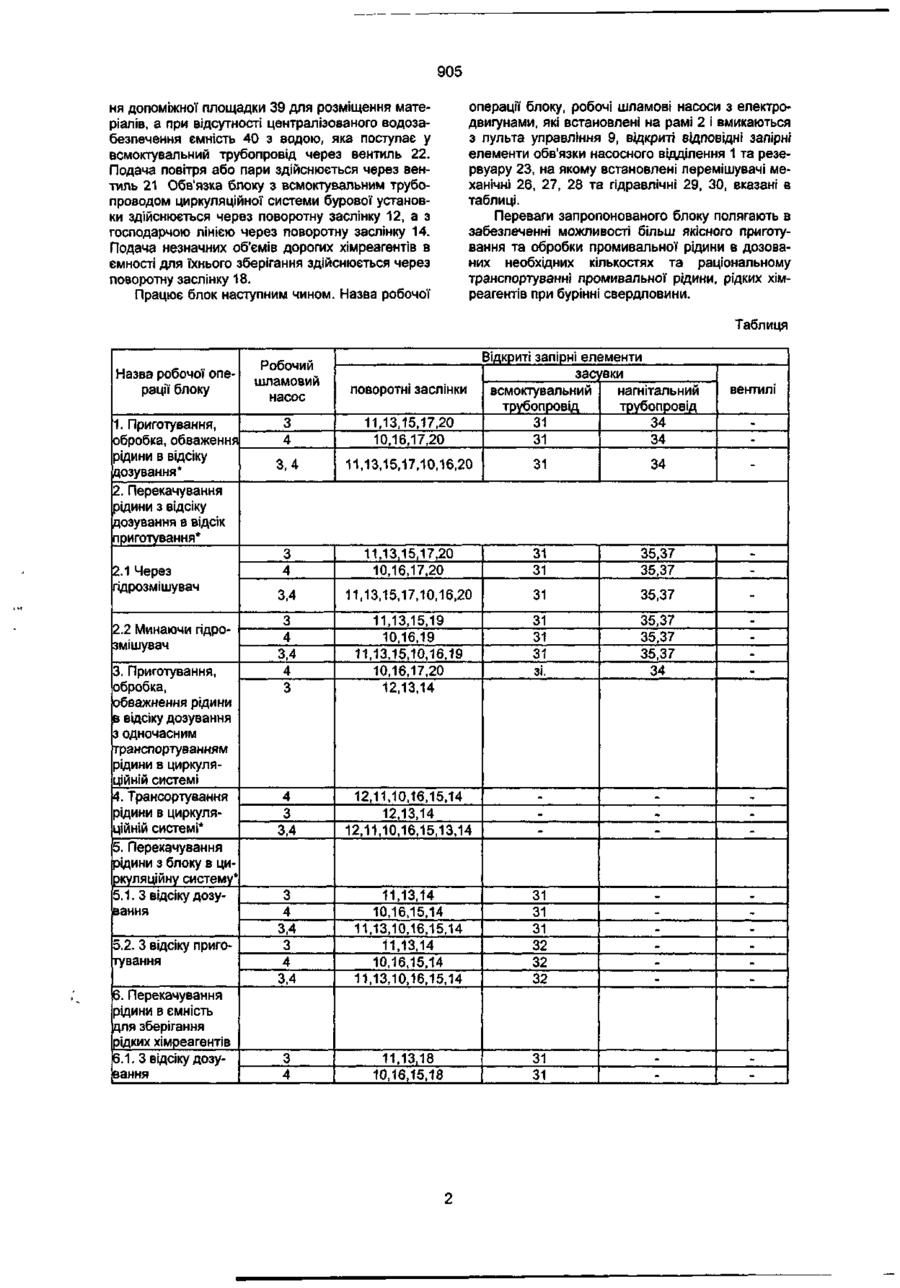

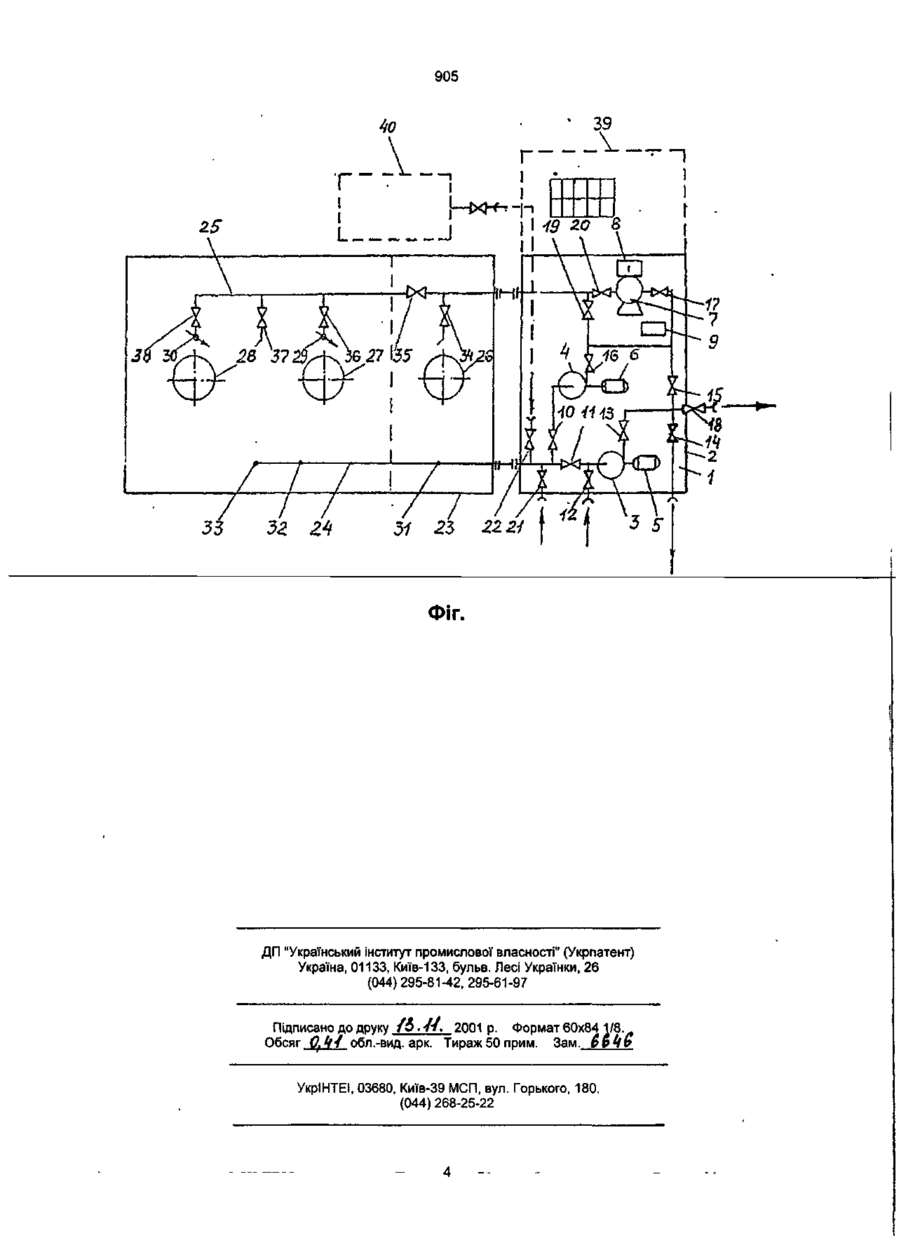

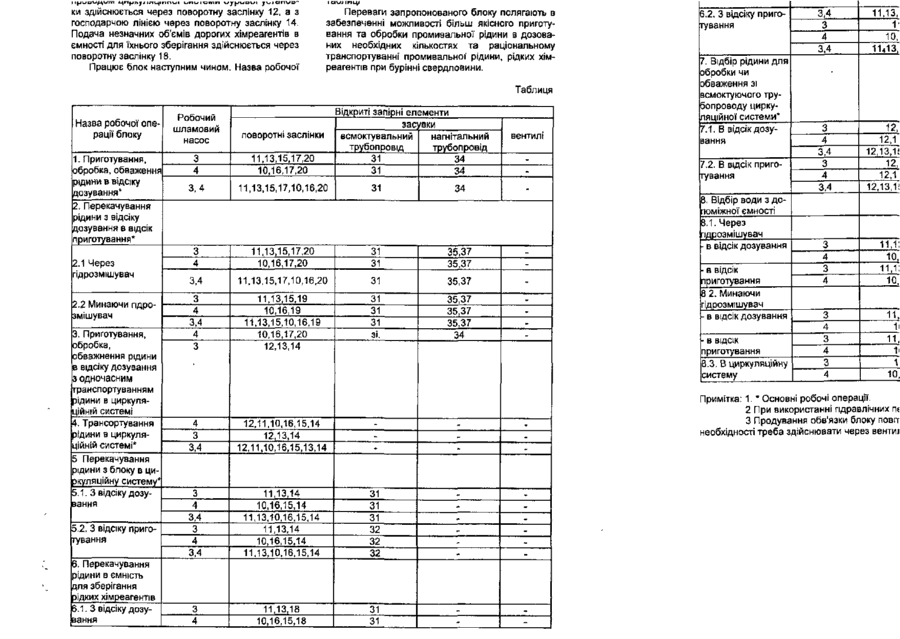

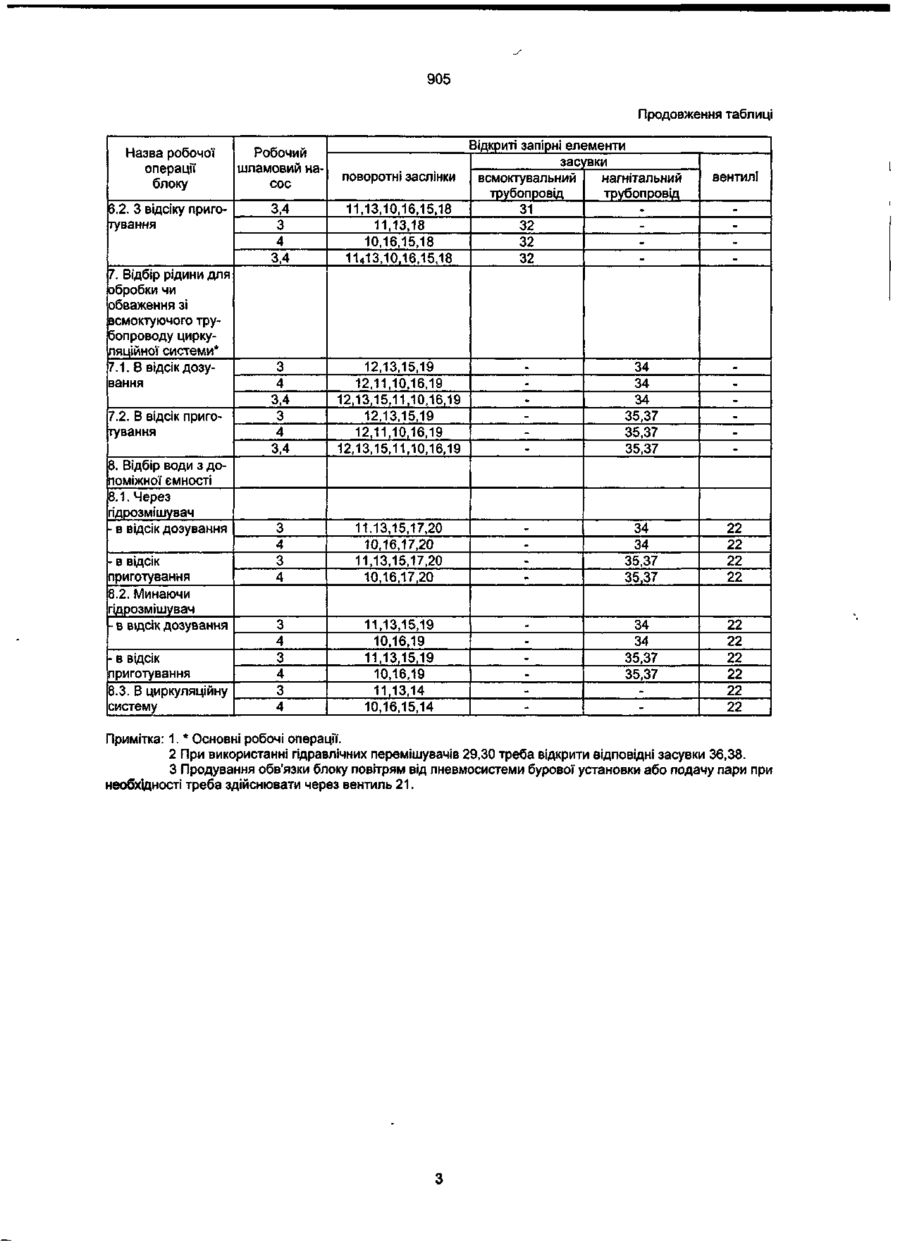

Блок приготування промивальної рідини, що містить насосне відділення, який відрізняється Корисна модель відноситься до геологічної та нафтогазової галузі і може бути використана при приготуванні, обробці та раціональному транспортуванні промивальної рідини при бурінні свердловини. Відомий блок гідрозмішувачів, який складається зі зварної рами, двох відцентрових шламових насосів з електродвигунами, двох гідравлічних змішувачів ежекторного типу, двох столиків з дисковими ножами для розриву паперової тари, нагнітального трубопроводу з поворотними шиберними засувками, зливного трубопроводу та всмоктувального трубопроводу. Всмоктувальний трубопровід при монтажі блоку гідрозмішувачів на буровій приєднується до проміжного або запасного резервуару циркуляційної системи Нагнітальний трубопровід з 5-ма поворотними заслінками забезпечує подання рідини одним або двома насосами в гідравлічні змішувачі, а також подачу рідини через верхні відводи в допоміжний трубопровід бурової установки (Головко В.Н. Оборудование для приготовления и очистки промывочных жидкостей М.: Недра, 1978). сності" (Укрпатент) і Українки, 26 1 7 >ормат 60x84 1/8 им Зам. $$ty тим, що він додатково містить резервуар з двома відсіками, а насосне відділення містить два шламових насоси з електродвигунами, гідравлічний змішувач ежекторного типу, столик з дисковим ножем для розриву паперової тари, нагнітальний та всмоктувальний трубопроводи та елементи обв'язки з циркуляційною системою бурової установки типу "Уралмаш ЗД(4Е)-76" для забезпечення раціонального транспортування промивальної рідини. транспортуванні при бурінні свердловини. Поставлена задача вирішується шляхом створення блоку приготування промивальної рідини, що містить насосне відділення, який додатково, згідно заявленої корисної моделі, містить резервуар з двома відсіками, а насосне відділення містить два шламових насоси з електродвигунами, гідравлічний змішувач ежекторного типу, столик з дисковим ножем для розриву паперової тари, нагнітального та всмоктувального трубопроводів та елементи обв'язки з циркуляційною системою бурової установки типу "Уралмаш ЗД(4Е)-76" для забезпечення раціонального транспортування промивальної рідини. Недоліком даного блоку є недостатня якість приготування, обробки промивальної рідини та відсутність її раціонального транспортування при бурінні свердловини. Вказаний блок прийнятий за прототип Задача корисної моделі полягає в створенні блоку приготування промивальної рідини, який забезпечує можливість більш якісного приготування, обробки промивальної' рідини в дозованих необхідних кількостях та раціональне транспортування На кресленні зображено схему блоку приготування промивальної рідини, який складається з насосного відділення 1, до складу якого входить рама 2, на якій встановлюються два шламові насоси 3, 4 з електродвигунами 5, 6, гідрозмішувач 7 зі столом з дисковим ножем 8, пульт управління 9 та обв'язка насосного відділення з заслінками поворотними 10, 20 та вентилями 21, 22, та резервуар 23, на якому встановлено в нижній частині трубопровід всмоктувальний 24, а в верхній частині трубопровід нагнітальний 25, переміщувачі механічні 26, 27, 28 та переміщувачі гідравлічні 29, ЗО. Відбір промивальної рідини з відсіку дозування у всмоктувальний трубопровід здійснюється з допомогою засувки 31, а з відсіку приготування з допомогою засувки 32. Засувка 33 використовується при очищенні всмоктувального трубопроводу від шламу та осаду промивальної рідини. Надходження рідини у відсік дозування здійснюється з нагні D ю о ки здійснюється через поворотну заслінку 12, а з господарчою лінією через поворотну заслінку 14. Подача незначних об'ємів дорогих хімреагентів в ємності для їхнього зберігання здійснюється через поворотну заслінку 18. Працює блок наступним чином. Назва робочої Переваги запропонованого блоку полягають в забезпеченні можливості більш якісного приготування та обробки промивальної рідини в дозованих необхідних кількостях та раціональному транспортуванні промивальної рідини, рідких хімреагентів при бурінні свердловини. Таблиця Назва робочої операції блоку 1. Приготування, обробка, обваження рідини в відсіку дозування* 2. Перекачування рідини з відсіку цозування в відсік приготування* 2.1 Через гід роз мішу вач 2.2 Минаючи пдрозмішувач 3. Приготування, обробка, обважнення рідини в відсіку дозування Робочий шламовий насос поворотні заслінки 3 4 11,13,15,17,20 10,16,17,20 3,4 11,13,15,17,10,16,20 Відкриті запірні елементи засувки всмоктувальний нагнітальний трубопровід трубопровід 31 34 31 34 31 34 вентилі 11,13,15,17,20 10,16,17,20 31 31 35,37 35,37 3,4 11,13,15,17,10,16,20 31 35,37 5.2. 3 відсіку пригогування 6. Перекачування рідини в ємність для зберігання рідких хімреагентів 3.1. 3 відсіку дозування 7.2. В відсік приготування 3 4 3,4 4 3 11,13,15,19 10,16,19 11,13,15,10,16,19 10,16,17,20 12,13,14 31 31 31 35,37 35,37 35,37 34 В. Відбір води з допоміжної ємності 8.1. Через -ідроз мішу вач - в відсік дозування - В ВІДСІК приготування 8 2. Минаючи гідрозмішувач - в відсік дозування - В ВІДСІК приготування 3.3. В циркуляційну систему з одночасним транспортуванням рідини в циркуляційній системі 4. Трансортування рідини в циркуляційній системі* 5 Перекачування рідини з блоку в циркуляційну систему* 5.1. 3 відсіку дозування 7. Відбір рідини для обробки чи эбваження зі всмоктуючого трубопроводу циркупяційної системи* 7.1. В відсік дозузання 3 4 ЗІ. 6.2. 3 відсіку пригогування 4 3 3,4 12,11,10,16,15,14 12,13,14 12,11,10,16,15,13,14 3 4 3,4 3 4 3,4 11,13,14 10,16,15,14 11,13,10,16,15,14 11,13,14 10,16,15,14 11,13,10,16,15,14 31 31 31 32 32 32 3 4 11,13,18 10,16,15,18 31 31 11,13, 1 3,4 3 4 3,4 1І4ІЗ, 3 4 3,4 3 4 3,4 12, 12,1 12,13,1! 12, 12,1 12,13,1 ю, 3 4 3 4 11,1 10, 11,1 10, 3 4 3 4 3 4 11, 1 11 1 1 10 Примітка: 1. * Основні робочі операції. 2 При використанні гідравлічних пе 3 Продування обв'язки блоку повіт необхідності треба здійснювати через венти/ УКРАЇНА (19) UA (ID 905 із) U ( (51) 7Е21В21/06 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54) БЛОК ПРИГОТУВАННЯ ПРОМИВАЛЬНОЇ РІДИНИ (21)2000095279 (22) 14.09.2000 (24) 16.07.2001 (33) UA (46) 16.07.2001, Бюл. № 6, 2001 р. (72) Педенко Юрій Олександрович (73) Педенко Юрій Олександрович (57) Блок приготування промивальної рідини, що містить насосне відділення, який відрізняється тим, що він додатково містить резервуар з двома відсіками, а насосне відділення містить два шламових насоси з електродвигунами, гідравлічний змішувач ежекторного типу, столик з дисковим ножем для розриву паперової тари, нагнітальний та всмоктувальний трубопроводи та елементи обв'язки з циркуляційною системою бурової установки типу "Уралмаш ЗД(4Е)-76" для забезпечення раціонального транспортування промивальної рідини. Корисна модель відноситься до геологічної та нафтогазової галузі і може бути використана при приготуванні, обробці та раціональному транспортуванні промивальної рідини при бурінні свердловини. Відомий блок гідрозмішувачів, який складається зі зварної рами, двох відцентрових шламових насосів з електродвигунами, двох гідравлічних змішувачів ежекторного типу, двох столиків з дисковими ножами для розриву паперової тари, нагнітального трубопроводу з поворотними шиберними засувками, зливного трубопроводу та всмоктувального трубопроводу. Всмоктувальний трубопровід при монтажі блоку гідрозмішувачів на буровій приєднується до проміжного або запасного резервуару циркуляційної системи. Нагнітальний трубопровід з 5-ма поворотними заслінками забезпечує подання рідини одним або двома насосами в гідравлічні змішувачі, а також подачу рідини через верхні відводи в допоміжний трубопровід бурової установки (Головко В.Н. Оборудование для приготовления и очистки промывочных жидкостей. М.: Недра, 1978). Недоліком даного блоку є недостатня якість приготування, обробки промивальної рідини та відсутність її раціонального транспортування при бурінні свердловини. Вказаний блок прийнятий за прототип. Задача корисної моделі полягає в створенні блоку приготування промивальної рідини, який забезпечує можливість більш якісного приготування, обробки промивальної рідини в дозованих необхідних кількостях та раціональне транспортування промивальної рідини, рідких хімреагентів при бурінні свердловини. Це забезпечує зниження трудовитрат та економію часу при приготуванні, обробці промивальної рідини та її раціональному транспортуванні при бурінні свердловини. Поставлена задача вирішується шляхом створення блоку приготування промивальної рідини, що містить насосне відділення, який додатково, згідно заявленої корисної моделі, містить резервуар з двома відсіками, а насосне відділення містить два шламових насоси з електродвигунами, гідравлічний змішувач ежекторного типу, столик з дисковим ножем для розриву паперової тари, нагнітального та всмоктувального трубопроводів та елементи обв'язки з циркуляційною системою бурової установки типу "Уралмаш ЗД(4Е)-76" для забезпечення раціонального транспортування промивальної рідини. На кресленні зображено схему блоку приготування промивальної рідини, який складається з насосного відділення 1, до складу якого входить рама 2, на якій встановлюються два шламові насоси 3, 4 з електродвигунами 5, 6, гідрозмішувач 7 зі столом з дисковим ножем 8, пульт управління 9 та обв'язка насосного відділення з заслінками поворотними 10, 20 та вентилями 21, 22, та резервуар 23, на якому встановлено в нижній частині трубопровід всмоктувальний 24, а в верхній частині трубопровід нагнітальний 25, переміщувачі механічні 26, 27, 28 та переміщувачі гідравлічні 29, ЗО. Відбір промивальної рідини з відсіку дозування у всмоктувальний трубопровід здійснюється з допомогою засувки 31, а з відсіку приготування з допомогою засувки 32. Засувка 33 використовується при очищенні всмоктувального трубопроводу від шламу та осаду промивальної рідини. Надходження рідини у відсік дозування здійснюється з нагнітального трубопроводу через засувку 34, а в відсік приготування через засувки 35, 36. Для забезпечення роботи гідравлічних змішувачів треба відкрити засувки 37, 38. Передбачається використан ю о О) < 905 ня допоміжної площадки 39 для розміщення матеріалів, а при відсутності централізованого водозабезпечення ємність 40 з водою, яка поступає у всмоктувальний трубопровід через вентиль 22. Подача повітря або пари здійснюється через вентиль 21 Обв'язка блоку з всмоктувальним трубопроводом циркуляційної системи бурової установки здійснюється через поворотну заслінку 12, а з господарчою лінією через поворотну заслінку 14. Подача незначних об'ємів дорогих хімреагентів в ємності для їхнього зберігання здійснюється через поворотну заслінку 18. Працює блок наступним чином. Назва робочої операції блоку, робочі шламові насоси з електродвигунами, які встановлені на рамі 2 і вмикаються з пульта управління 9, відкриті відповідні запірні елементи обв'язки насосного відділення 1 та резервуару 23, на якому встановлені перемішувачі механічні 26, 27, 28 та гідравлічні 29, ЗО, вказані в таблиці. Переваги запропонованого блоку полягають в забезпеченні можливості більш якісного приготування та обробки промивальної рідини в дозованих необхідних кількостях та раціональному транспортуванні промивальної рідини, рідких хімреагентів при бурінні свердловини. Таблиця Назва робочої операції блоку 1. Приготування, обробка, обваження рідини в відсіку дозування* 2. Перекачування рідини з відсіку дозування в відсік приготування* 2.1 Через гідрозмішувач 2.2 Минаючи гідрозмішувач 3. Приготування, обробка, обважнення рідини в відсіку дозування з одночасним транспортуванням рідини в циркуляційній системі 4. Трансортування рідини в циркуляційній системі* 5. Перекачування рідини з блоку в циркуляційну систему* 5.1. 3 відсіку дозування 5.2. 3 відсіку пригогування 6. Перекачування рідини в ємність для зберігання рідких хімреагентів 6.1. 3 відсіку дозування Робочий шламовий насос поворотні заслінки Відкриті запірні елементи засувки всмоктувальний нагнітальний трубопровід трубопровід 34 31 34 31 вентилі 3 4 11,13,15,17,20 10,16,17,20 3,4 11,13,15,17,10,16,20 31 34 3 4 11,13,15,17,20 10,16,17,20 31 31 35,37 35,37 3,4 11,13,15,17,10,16,20 31 35,37 3 4 3,4 4 3 11,13,15,19 10,16,19 11,13,15,10,16,19 10,16,17,20 12,13,14 31 31 31 зі. 35,37 35,37 35,37 34 4 3 3,4 12,11,10,16,15,14 12,13,14 12,11,10,16,15,13,14 3 4 3,4 3 4 3,4 11,13,14 10,16,15,14 11,13,10,16,15,14 11,13,14 10,16,15,14 11,13,10,16,15,14 31 31 31 32 32 32 3 4 11,13,18 10,16,15,18 31 31 905 Продовження таблиці Відкриті запірні елементи засувки всмоктувальний нагнітальний трубопровід трубопровід 31 32 32 32 Назва робочої операції блоку Робочий шламовий насос 6.2. 3 відсіку приготування 3,4 3 4 3,4 11,13,10,16,15,18 11,13,18 10,16,15,18 11413,10,16,15,18 3 4 3,4 3 4 3,4 12,13,15,19 12,11,10,16,19 12,13,15,11,10,16,19 12,13,15,19 12,11,10,16,19 12,13,15,11,10,16,19 34 34 34 35,37 35,37 35,37 3 4 3 4 11.13,15,17,20 10,16,17,20 11,13,15,17,20 10,16,17,20 34 34 35,37 35,37 22 22 22 22 3 4 3 4 3 4 11,13,15,19 10,16,19 11,13,15,19 10,16,19 11,13,14 10,16,15,14 34 34 35,37 35,37 22 22 22 22 22 22 7. Відбір рідини для обробки чи обваження зі всмоктуючого трубопроводу циркуляційної системи* 7.1. В відсік дозування 7.2. В відсік приготування 8. Відбір води з допоміжної ємності 8.1. Через гідрозмішувач - в відсік дозування - в відсік приготування 8.2. Минаючи гідрозмішувач - в відсік дозування - в відсік приготування 8.3. В циркуляційну систему поворотні заслінки вентилі Примітка: 1. * Основні робочі операції. 2 При використанні гідравлічних перемішувачів 29,30 треба відкрити відповідні засувки 36,38. 3 Продування обв'язки блоку повітрям від пневмосистеми бурової установки або подачу пари при необхідності треба здійснювати через вентиль 21. 905 j 1 І9 2.0 8 її \ \ / / 31 23 Z12.1 ФІГ. ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044)295-81-42,295-61-97 Підписано до друку /6.«//. 2001 р. Формат 60x84 1/8. Обсяг Ofttj обл.-вид. арк. Тираж 50 прим. Зам. 6$ty УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22
