Дитяча дошка для малювання

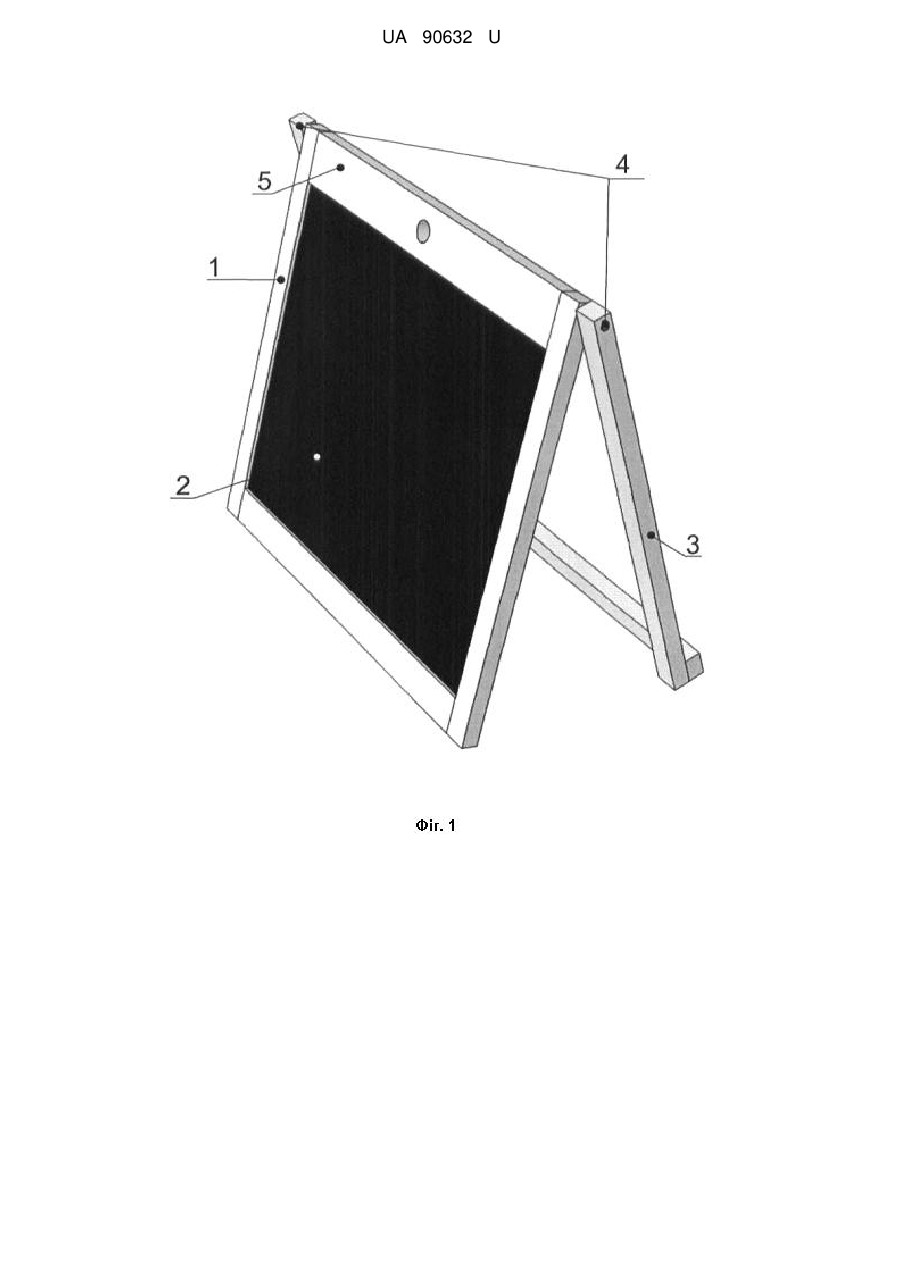

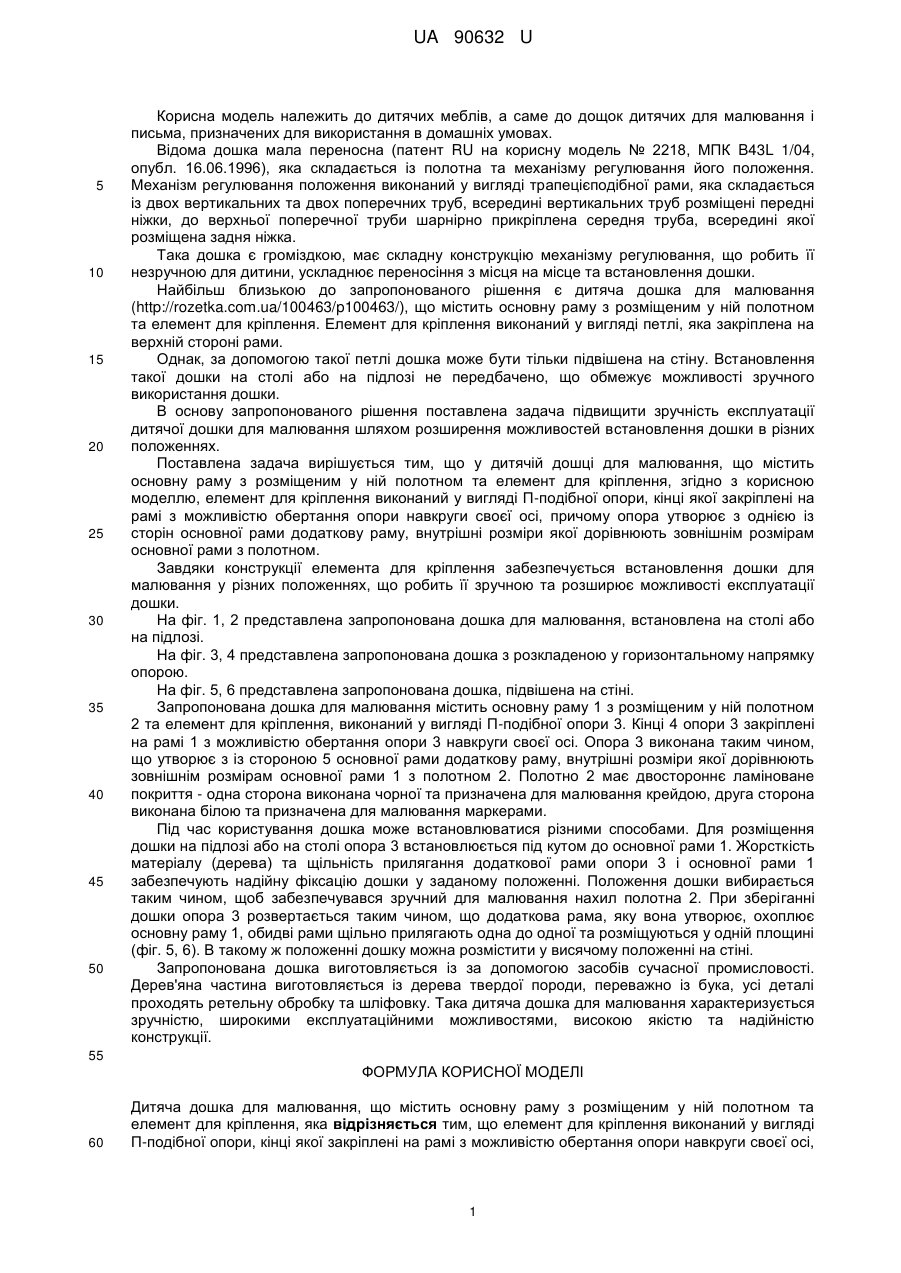

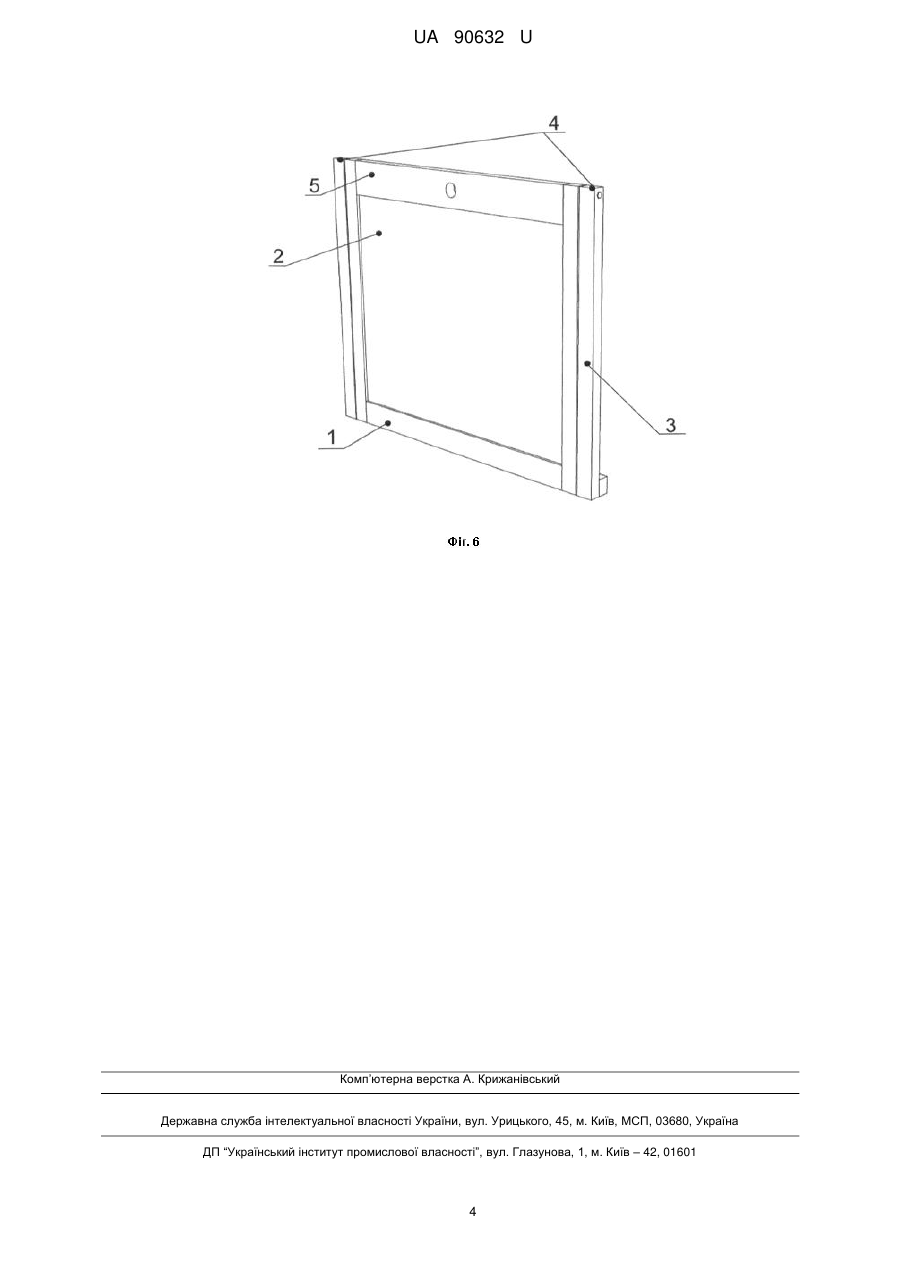

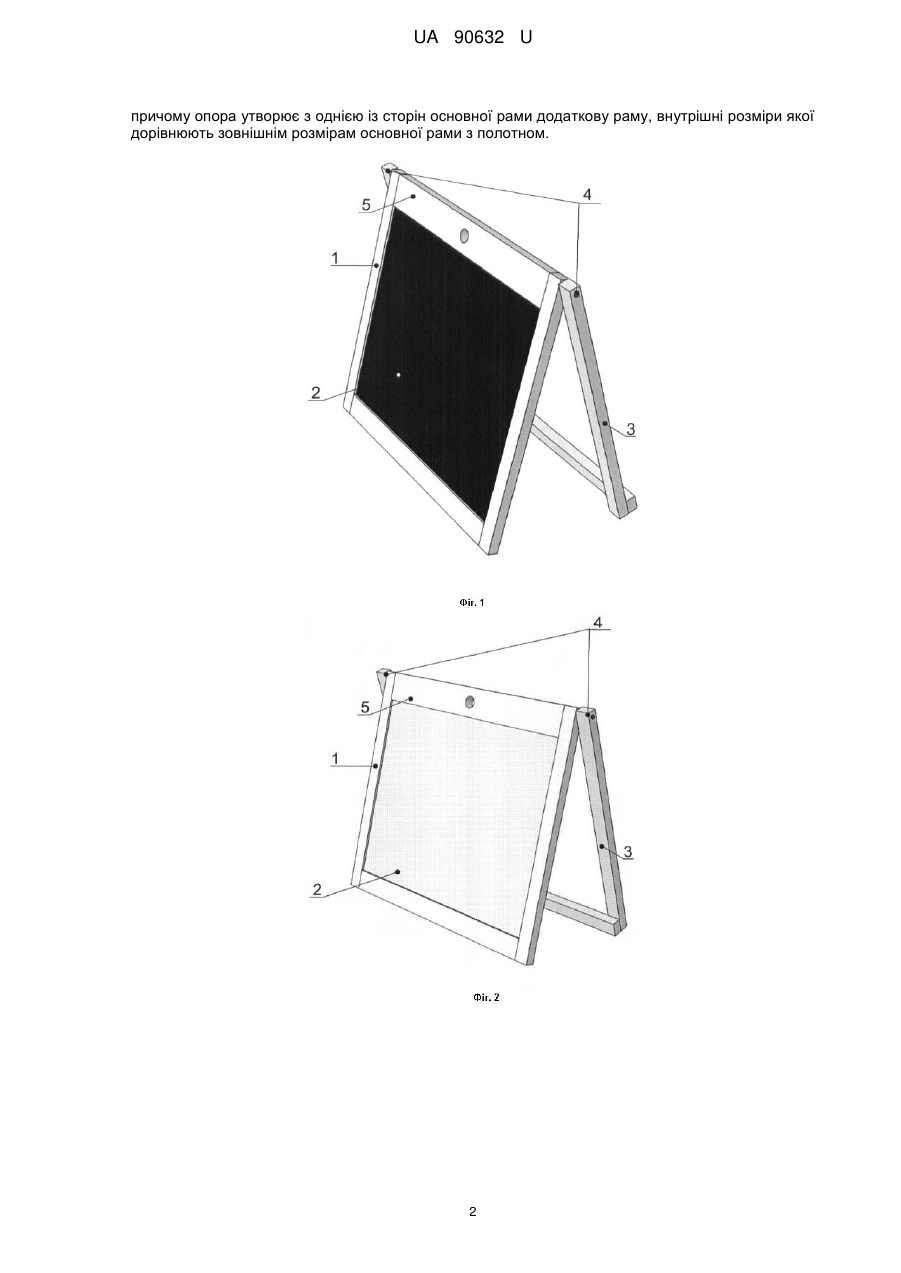

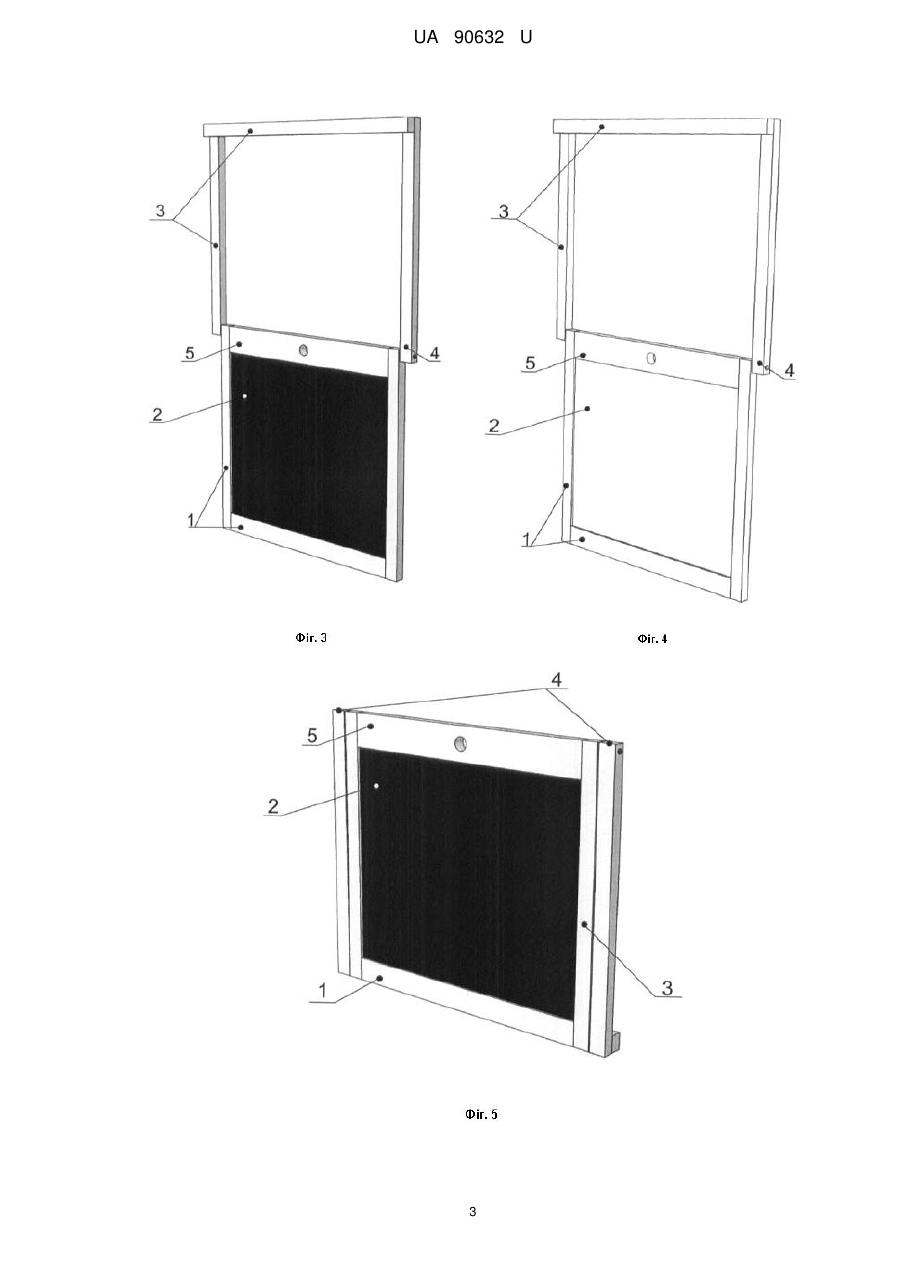

Реферат: UA 90632 U UA 90632 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до дитячих меблів, а саме до дощок дитячих для малювання і письма, призначених для використання в домашніх умовах. Відома дошка мала переносна (патент RU на корисну модель № 2218, МПК B43L 1/04, опубл. 16.06.1996), яка складається із полотна та механізму регулювання його положення. Механізм регулювання положення виконаний у вигляді трапецієподібної рами, яка складається із двох вертикальних та двох поперечних труб, всередині вертикальних труб розміщені передні ніжки, до верхньої поперечної труби шарнірно прикріплена середня труба, всередині якої розміщена задня ніжка. Така дошка є громіздкою, має складну конструкцію механізму регулювання, що робить її незручною для дитини, ускладнює переносіння з місця на місце та встановлення дошки. Найбільш близькою до запропонованого рішення є дитяча дошка для малювання (http://rozetka.com.ua/100463/p100463/), що містить основну раму з розміщеним у ній полотном та елемент для кріплення. Елемент для кріплення виконаний у вигляді петлі, яка закріплена на верхній стороні рами. Однак, за допомогою такої петлі дошка може бути тільки підвішена на стіну. Встановлення такої дошки на столі або на підлозі не передбачено, що обмежує можливості зручного використання дошки. В основу запропонованого рішення поставлена задача підвищити зручність експлуатації дитячої дошки для малювання шляхом розширення можливостей встановлення дошки в різних положеннях. Поставлена задача вирішується тим, що у дитячій дошці для малювання, що містить основну раму з розміщеним у ній полотном та елемент для кріплення, згідно з корисною моделлю, елемент для кріплення виконаний у вигляді П-подібної опори, кінці якої закріплені на рамі з можливістю обертання опори навкруги своєї осі, причому опора утворює з однією із сторін основної рами додаткову раму, внутрішні розміри якої дорівнюють зовнішнім розмірам основної рами з полотном. Завдяки конструкції елемента для кріплення забезпечується встановлення дошки для малювання у різних положеннях, що робить її зручною та розширює можливості експлуатації дошки. На фіг. 1, 2 представлена запропонована дошка для малювання, встановлена на столі або на підлозі. На фіг. 3, 4 представлена запропонована дошка з розкладеною у горизонтальному напрямку опорою. На фіг. 5, 6 представлена запропонована дошка, підвішена на стіні. Запропонована дошка для малювання містить основну раму 1 з розміщеним у ній полотном 2 та елемент для кріплення, виконаний у вигляді П-подібної опори 3. Кінці 4 опори 3 закріплені на рамі 1 з можливістю обертання опори 3 навкруги своєї осі. Опора 3 виконана таким чином, що утворює з із стороною 5 основної рами додаткову раму, внутрішні розміри якої дорівнюють зовнішнім розмірам основної рами 1 з полотном 2. Полотно 2 має двостороннє ламіноване покриття - одна сторона виконана чорної та призначена для малювання крейдою, друга сторона виконана білою та призначена для малювання маркерами. Під час користування дошка може встановлюватися різними способами. Для розміщення дошки на підлозі або на столі опора 3 встановлюється під кутом до основної рами 1. Жорсткість матеріалу (дерева) та щільність прилягання додаткової рами опори 3 і основної рами 1 забезпечують надійну фіксацію дошки у заданому положенні. Положення дошки вибирається таким чином, щоб забезпечувався зручний для малювання нахил полотна 2. При зберіганні дошки опора 3 розвертається таким чином, що додаткова рама, яку вона утворює, охоплює основну раму 1, обидві рами щільно прилягають одна до одної та розміщуються у одній площині (фіг. 5, 6). В такому ж положенні дошку можна розмістити у висячому положенні на стіні. Запропонована дошка виготовляється із за допомогою засобів сучасної промисловості. Дерев'яна частина виготовляється із дерева твердої породи, переважно із бука, усі деталі проходять ретельну обробку та шліфовку. Така дитяча дошка для малювання характеризується зручністю, широкими експлуатаційними можливостями, високою якістю та надійністю конструкції. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Дитяча дошка для малювання, що містить основну раму з розміщеним у ній полотном та елемент для кріплення, яка відрізняється тим, що елемент для кріплення виконаний у вигляді П-подібної опори, кінці якої закріплені на рамі з можливістю обертання опори навкруги своєї осі, 1 UA 90632 U причому опора утворює з однією із сторін основної рами додаткову раму, внутрішні розміри якої дорівнюють зовнішнім розмірам основної рами з полотном. 2 UA 90632 U 3 UA 90632 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
