Система протизасліплювальних екранів

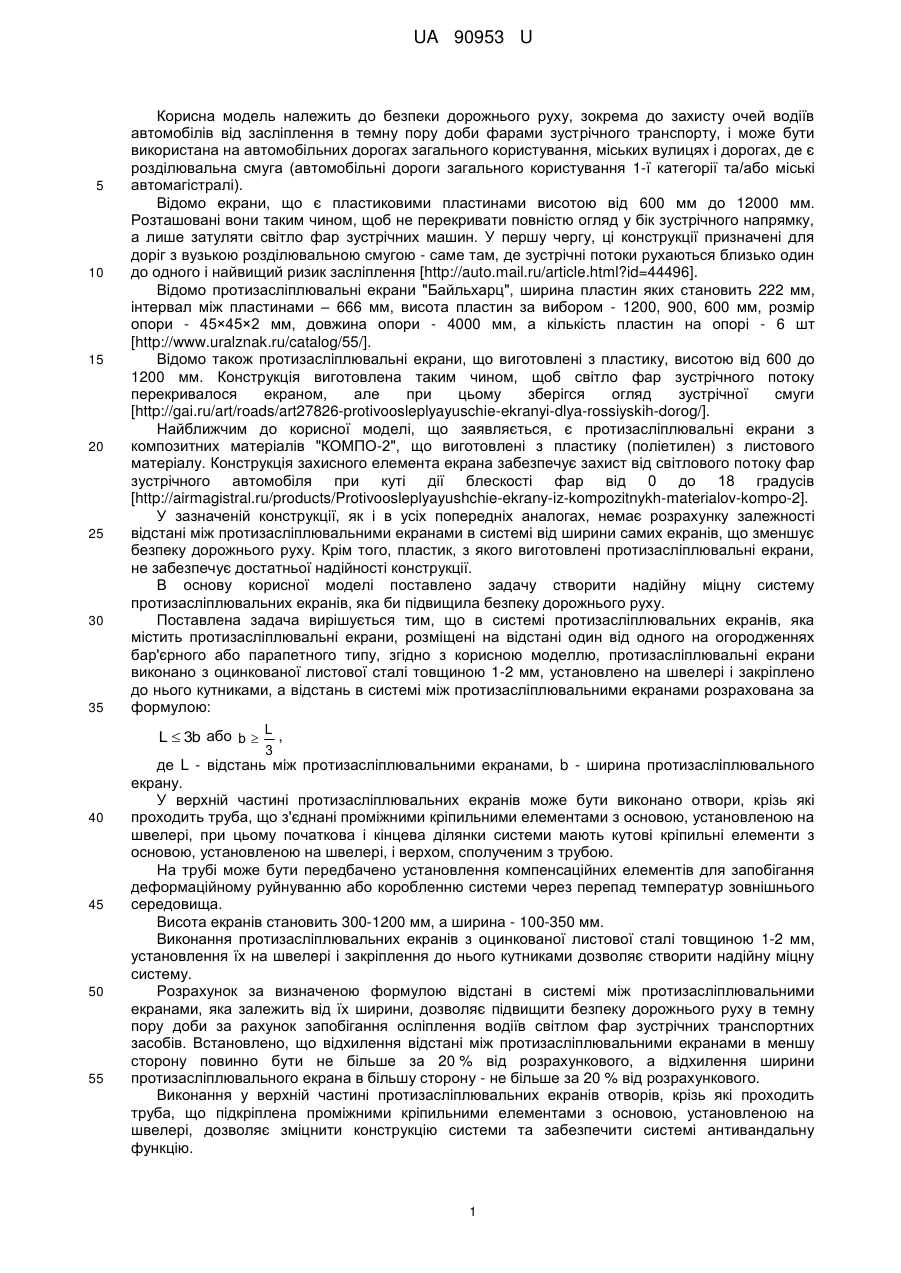

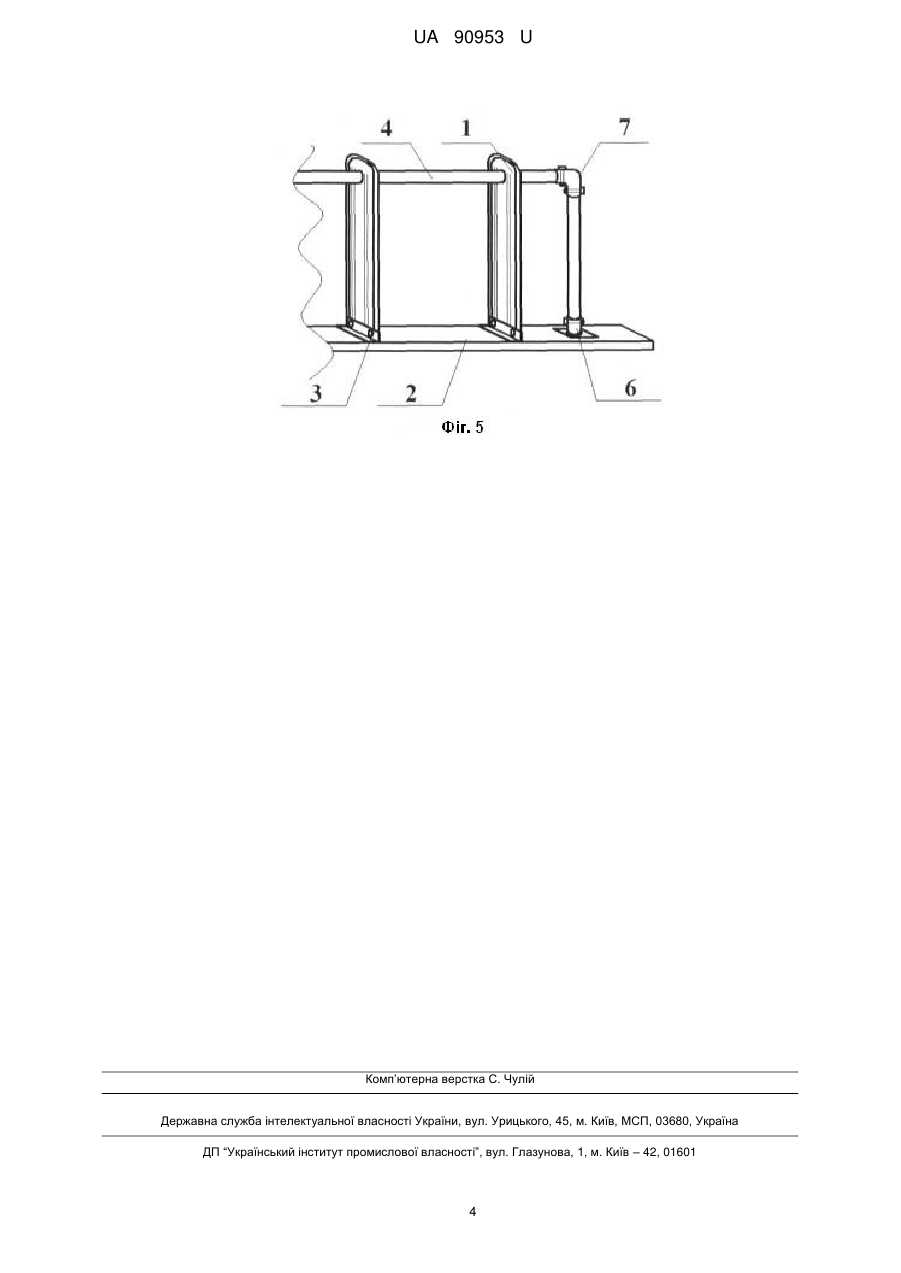

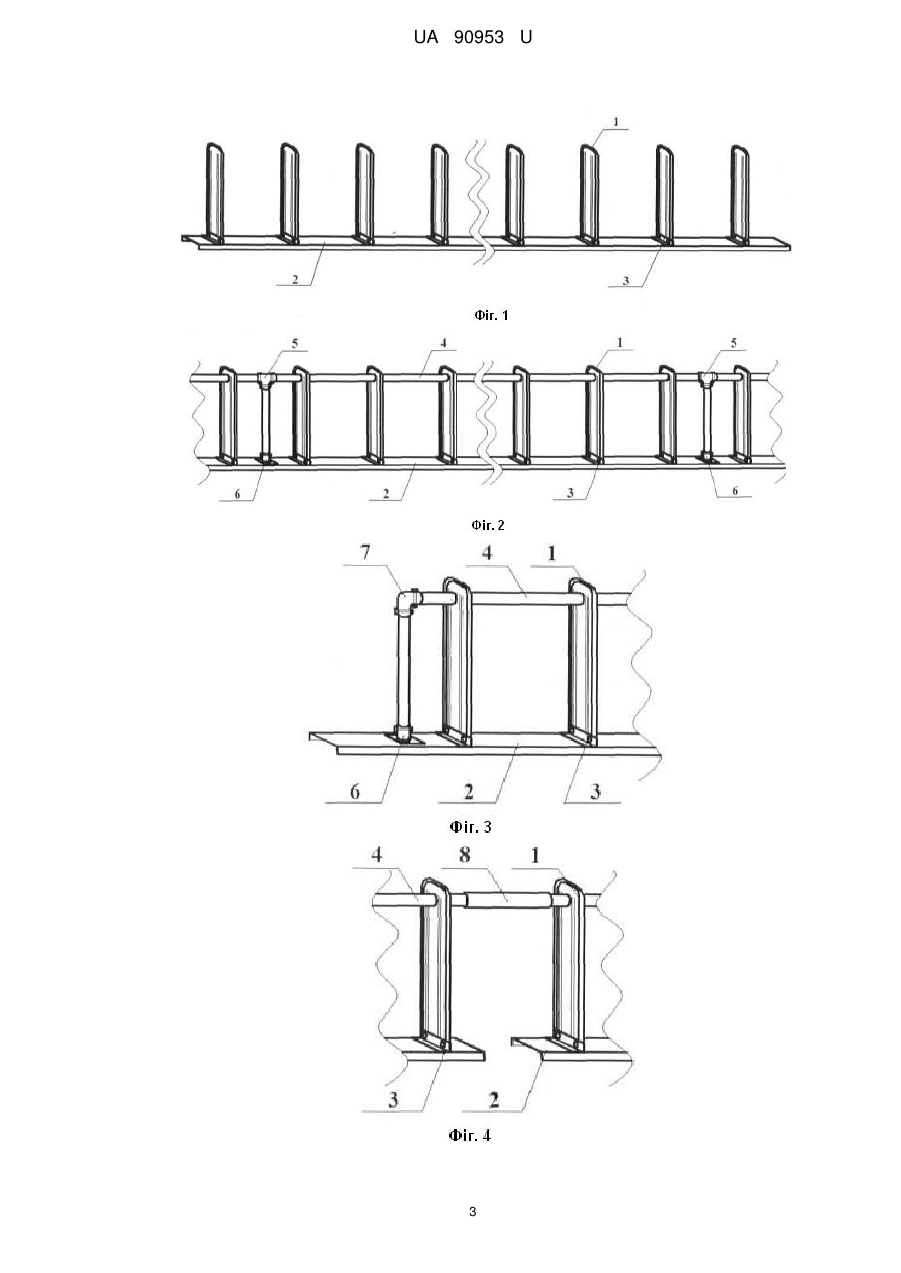

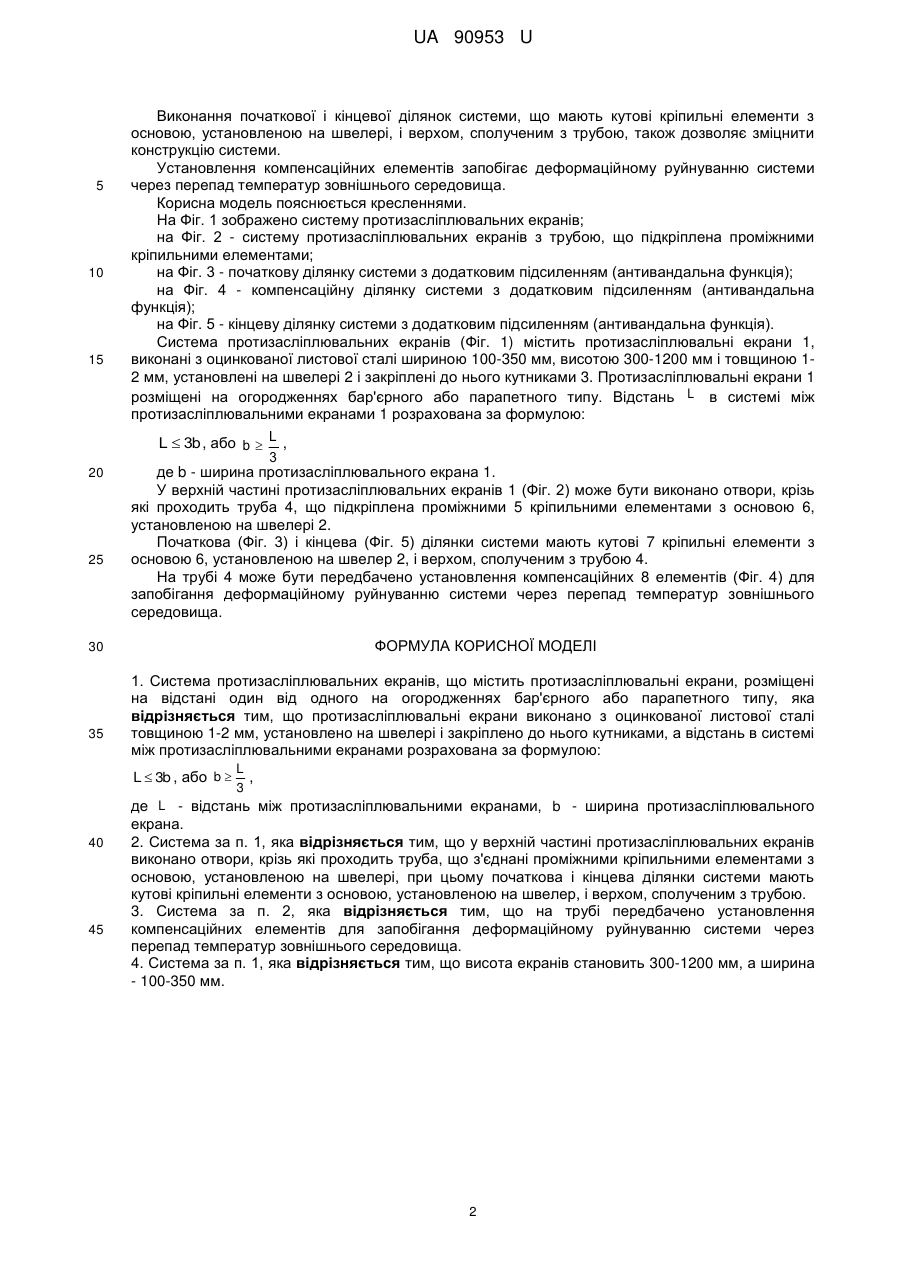

Реферат: UA 90953 U UA 90953 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до безпеки дорожнього руху, зокрема до захисту очей водіїв автомобілів від засліплення в темну пору доби фарами зустрічного транспорту, і може бути використана на автомобільних дорогах загального користування, міських вулицях і дорогах, де є розділювальна смуга (автомобільні дороги загального користування 1-ї категорії та/або міські автомагістралі). Відомо екрани, що є пластиковими пластинами висотою від 600 мм до 12000 мм. Розташовані вони таким чином, щоб не перекривати повністю огляд у бік зустрічного напрямку, а лише затуляти світло фар зустрічних машин. У першу чергу, ці конструкції призначені для доріг з вузькою розділювальною смугою - саме там, де зустрічні потоки рухаються близько один до одного і найвищий ризик засліплення [http://auto.mail.ru/article.html?id=44496]. Відомо протизасліплювальні екрани "Байльхарц", ширина пластин яких становить 222 мм, інтервал між пластинами – 666 мм, висота пластин за вибором - 1200, 900, 600 мм, розмір опори - 45×45×2 мм, довжина опори - 4000 мм, а кількість пластин на опорі - 6 шт [http://www.uralznak.ru/catalog/55/]. Відомо також протизасліплювальні екрани, що виготовлені з пластику, висотою від 600 до 1200 мм. Конструкція виготовлена таким чином, щоб світло фар зустрічного потоку перекривалося екраном, але при цьому зберігся огляд зустрічної смуги [http://gai.ru/art/roads/art27826-protivoosleplyayuschie-ekranyi-dlya-rossiyskih-dorog/]. Найближчим до корисної моделі, що заявляється, є протизасліплювальні екрани з композитних матеріалів "КОМПО-2", що виготовлені з пластику (поліетилен) з листового матеріалу. Конструкція захисного елемента екрана забезпечує захист від світлового потоку фар зустрічного автомобіля при куті дії блескості фар від 0 до 18 градусів [http://airmagistral.ru/products/Protivoosleplyayushchie-ekrany-iz-kompozitnykh-materialov-kompo-2]. У зазначеній конструкції, як і в усіх попередніх аналогах, немає розрахунку залежності відстані між протизасліплювальними екранами в системі від ширини самих екранів, що зменшує безпеку дорожнього руху. Крім того, пластик, з якого виготовлені протизасліплювальні екрани, не забезпечує достатньої надійності конструкції. В основу корисної моделі поставлено задачу створити надійну міцну систему протизасліплювальних екранів, яка би підвищила безпеку дорожнього руху. Поставлена задача вирішується тим, що в системі протизасліплювальних екранів, яка містить протизасліплювальні екрани, розміщені на відстані один від одного на огородженнях бар'єрного або парапетного типу, згідно з корисною моделлю, протизасліплювальні екрани виконано з оцинкованої листової сталі товщиною 1-2 мм, установлено на швелері і закріплено до нього кутниками, а відстань в системі між протизасліплювальними екранами розрахована за формулою: L L  3b або b  , 3 де L - відстань між протизасліплювальними екранами, b - ширина протизасліплювального екрану. У верхній частині протизасліплювальних екранів може бути виконано отвори, крізь які проходить труба, що з'єднані проміжними кріпильними елементами з основою, установленою на швелері, при цьому початкова і кінцева ділянки системи мають кутові кріпильні елементи з основою, установленою на швелері, і верхом, сполученим з трубою. На трубі може бути передбачено установлення компенсаційних елементів для запобігання деформаційному руйнуванню або коробленню системи через перепад температур зовнішнього середовища. Висота екранів становить 300-1200 мм, а ширина - 100-350 мм. Виконання протизасліплювальних екранів з оцинкованої листової сталі товщиною 1-2 мм, установлення їх на швелері і закріплення до нього кутниками дозволяє створити надійну міцну систему. Розрахунок за визначеною формулою відстані в системі між протизасліплювальними екранами, яка залежить від їх ширини, дозволяє підвищити безпеку дорожнього руху в темну пору доби за рахунок запобігання осліплення водіїв світлом фар зустрічних транспортних засобів. Встановлено, що відхилення відстані між протизасліплювальними екранами в меншу сторону повинно бути не більше за 20 % від розрахункового, а відхилення ширини протизасліплювального екрана в більшу сторону - не більше за 20 % від розрахункового. Виконання у верхній частині протизасліплювальних екранів отворів, крізь які проходить труба, що підкріплена проміжними кріпильними елементами з основою, установленою на швелері, дозволяє зміцнити конструкцію системи та забезпечити системі антивандальну функцію. 1 UA 90953 U 5 10 15 20 25 Виконання початкової і кінцевої ділянок системи, що мають кутові кріпильні елементи з основою, установленою на швелері, і верхом, сполученим з трубою, також дозволяє зміцнити конструкцію системи. Установлення компенсаційних елементів запобігає деформаційному руйнуванню системи через перепад температур зовнішнього середовища. Корисна модель пояснюється кресленнями. На Фіг. 1 зображено систему протизасліплювальних екранів; на Фіг. 2 - систему протизасліплювальних екранів з трубою, що підкріплена проміжними кріпильними елементами; на Фіг. 3 - початкову ділянку системи з додатковим підсиленням (антивандальна функція); на Фіг. 4 - компенсаційну ділянку системи з додатковим підсиленням (антивандальна функція); на Фіг. 5 - кінцеву ділянку системи з додатковим підсиленням (антивандальна функція). Система протизасліплювальних екранів (Фіг. 1) містить протизасліплювальні екрани 1, виконані з оцинкованої листової сталі шириною 100-350 мм, висотою 300-1200 мм і товщиною 12 мм, установлені на швелері 2 і закріплені до нього кутниками 3. Протизасліплювальні екрани 1 розміщені на огородженнях бар'єрного або парапетного типу. Відстань L в системі між протизасліплювальними екранами 1 розрахована за формулою: L  3b , або b  L , 3 де b - ширина протизасліплювального екрана 1. У верхній частині протизасліплювальних екранів 1 (Фіг. 2) може бути виконано отвори, крізь які проходить труба 4, що підкріплена проміжними 5 кріпильними елементами з основою 6, установленою на швелері 2. Початкова (Фіг. 3) і кінцева (Фіг. 5) ділянки системи мають кутові 7 кріпильні елементи з основою 6, установленою на швелер 2, і верхом, сполученим з трубою 4. На трубі 4 може бути передбачено установлення компенсаційних 8 елементів (Фіг. 4) для запобігання деформаційному руйнуванню системи через перепад температур зовнішнього середовища. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 1. Система протизасліплювальних екранів, що містить протизасліплювальні екрани, розміщені на відстані один від одного на огородженнях бар'єрного або парапетного типу, яка відрізняється тим, що протизасліплювальні екрани виконано з оцинкованої листової сталі товщиною 1-2 мм, установлено на швелері і закріплено до нього кутниками, а відстань в системі між протизасліплювальними екранами розрахована за формулою: L  3b , або b  40 45 L , 3 де L - відстань між протизасліплювальними екранами, b - ширина протизасліплювального екрана. 2. Система за п. 1, яка відрізняється тим, що у верхній частині протизасліплювальних екранів виконано отвори, крізь які проходить труба, що з'єднані проміжними кріпильними елементами з основою, установленою на швелері, при цьому початкова і кінцева ділянки системи мають кутові кріпильні елементи з основою, установленою на швелер, і верхом, сполученим з трубою. 3. Система за п. 2, яка відрізняється тим, що на трубі передбачено установлення компенсаційних елементів для запобігання деформаційному руйнуванню системи через перепад температур зовнішнього середовища. 4. Система за п. 1, яка відрізняється тим, що висота екранів становить 300-1200 мм, а ширина - 100-350 мм. 2 UA 90953 U 3 UA 90953 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
