Пристрій контролю захисних властивостей електромагнітних екранів

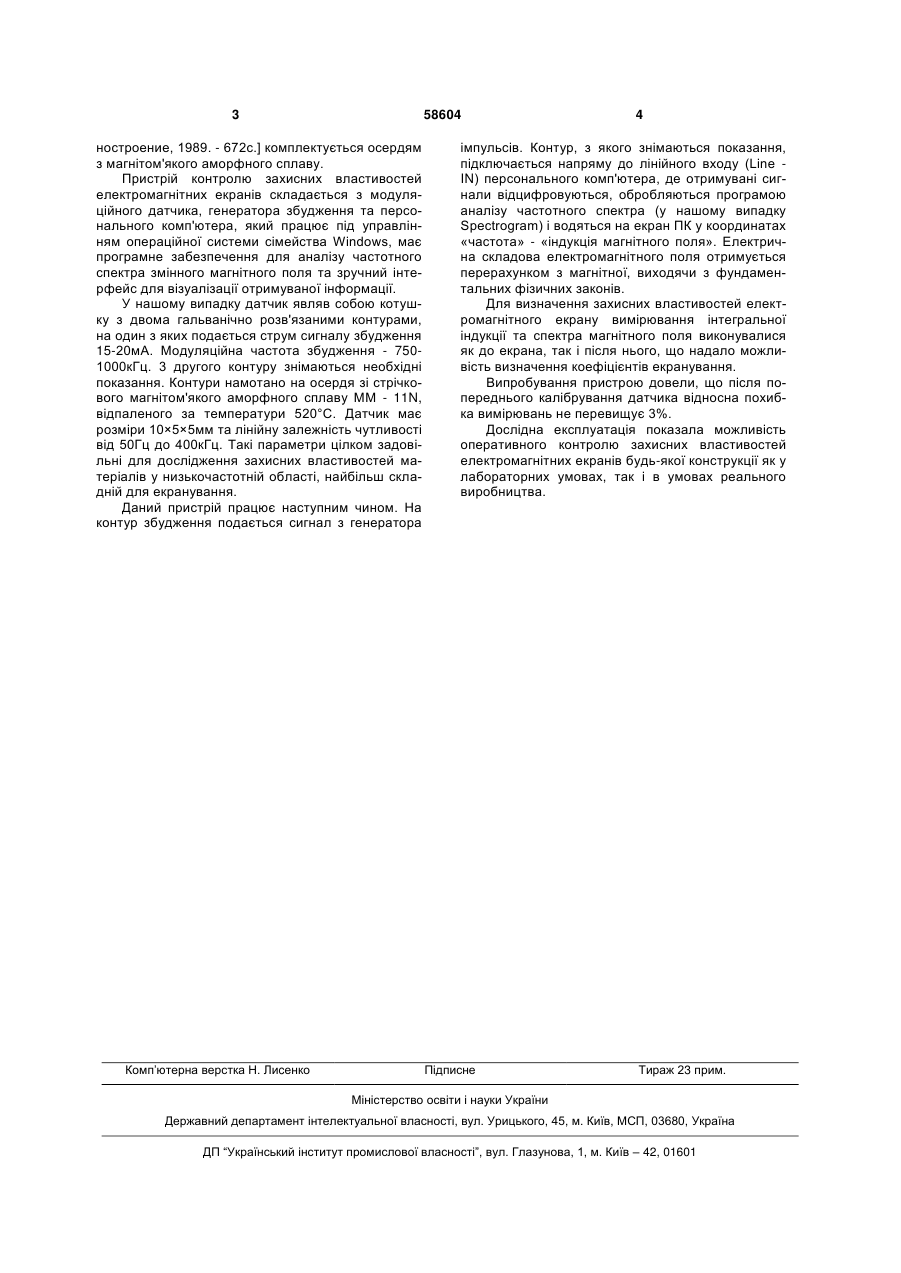

Пристрій контролю захисних властивостей електромагнітних екранів, який складається з персонального комп'ютера, ліній зв'язку і модуляційного датчика магнітного поля, який відрізняється тим, що осердя модуляційного датчика вироблене з аморфного магнітом'якого сплаву. (19) (21) u201103018 (22) 15.03.2011 (24) 11.04.2011 (46) 11.04.2011, Бюл.№ 7, 2011 р. (72) ГЛИВА ВАЛЕНТИН АНАТОЛІЙОВИЧ, ЛЕВЧЕНКО ЛАРИСА ОЛЕКСІЇВНА, ПАНОВА ОЛЕНА ВАСИЛІВНА, АЗНАУРЯН ІРИНА ОЛЕКСАНДРІВНА, ПОДОБЄД ІВАН МЕФОДІЙОВИЧ (73) ГЛИВА ВАЛЕНТИН АНАТОЛІЙОВИЧ, ЛЕВЧЕНКО ЛАРИСА ОЛЕКСІЇВНА, ПАНОВА ОЛЕНА ВА 3 58604 ностроение, 1989. - 672с.] комплектується осердям з магнітом'якого аморфного сплаву. Пристрій контролю захисних властивостей електромагнітних екранів складається з модуляційного датчика, генератора збудження та персонального комп'ютера, який працює під управлінням операційної системи сімейства Windows, має програмне забезпечення для аналізу частотного спектра змінного магнітного поля та зручний інтерфейс для візуалізації отримуваної інформації. У нашому випадку датчик являв собою котушку з двома гальванічно розв'язаними контурами, на один з яких подається струм сигналу збудження 15-20мА. Модуляційна частота збудження - 7501000кГц. 3 другого контуру знімаються необхідні показання. Контури намотано на осердя зі стрічкового магнітом'якого аморфного сплаву MM - 11N, відпаленого за температури 520°С. Датчик має розміри 10×5×5мм та лінійну залежність чутливості від 50Гц до 400кГц. Такі параметри цілком задовільні для дослідження захисних властивостей матеріалів у низькочастотній області, найбільш складній для екранування. Даний пристрій працює наступним чином. На контур збудження подається сигнал з генератора Комп’ютерна верстка Н. Лиcенко 4 імпульсів. Контур, з якого знімаються показання, підключається напряму до лінійного входу (Line IN) персонального комп'ютера, де отримувані сигнали відцифровуються, обробляються програмою аналізу частотного спектра (у нашому випадку Spectrogram) і водяться на екран ПК у координатах «частота» - «індукція магнітного поля». Електрична складова електромагнітного поля отримується перерахунком з магнітної, виходячи з фундаментальних фізичних законів. Для визначення захисних властивостей електромагнітного екрану вимірювання інтегральної індукції та спектра магнітного поля виконувалися як до екрана, так і після нього, що надало можливість визначення коефіцієнтів екранування. Випробування пристрою довели, що після попереднього калібрування датчика відносна похибка вимірювань не перевищує 3%. Дослідна експлуатація показала можливість оперативного контролю захисних властивостей електромагнітних екранів будь-якої конструкції як у лабораторних умовах, так і в умовах реального виробництва. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
