Спосіб термографічної діагностики маститів у корів лактаційного періоду

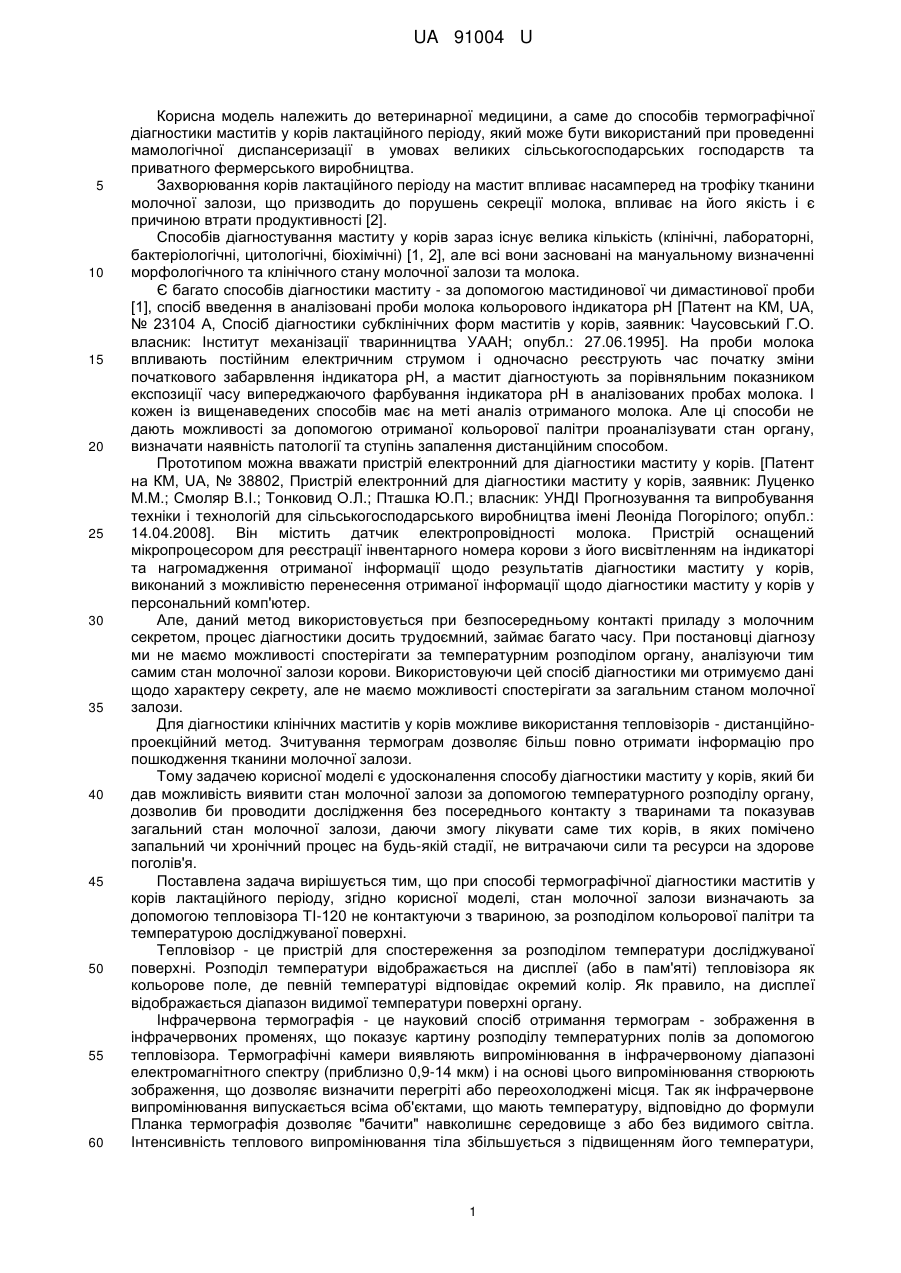

Реферат: UA 91004 U UA 91004 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до ветеринарної медицини, а саме до способів термографічної діагностики маститів у корів лактаційного періоду, який може бути використаний при проведенні мамологічної диспансеризації в умовах великих сільськогосподарських господарств та приватного фермерського виробництва. Захворювання корів лактаційного періоду на мастит впливає насамперед на трофіку тканини молочної залози, що призводить до порушень секреції молока, впливає на його якість і є причиною втрати продуктивності [2]. Способів діагностування маститу у корів зараз існує велика кількість (клінічні, лабораторні, бактеріологічні, цитологічні, біохімічні) [1, 2], але всі вони засновані на мануальному визначенні морфологічного та клінічного стану молочної залози та молока. Є багато способів діагностики маститу - за допомогою мастидинової чи димастинової проби [1], спосіб введення в аналізовані проби молока кольорового індикатора рН [Патент на КМ, UA, № 23104 А, Спосіб діагностики субклінічних форм маститів у корів, заявник: Чаусовський Г.О. власник: Інститут механізації тваринництва УААН; опубл.: 27.06.1995]. На проби молока впливають постійним електричним струмом і одночасно реєструють час початку зміни початкового забарвлення індикатора рН, а мастит діагностують за порівняльним показником експозиції часу випереджаючого фарбування індикатора рН в аналізованих пробах молока. І кожен із вищенаведених способів має на меті аналіз отриманого молока. Але ці способи не дають можливості за допомогою отриманої кольорової палітри проаналізувати стан органу, визначати наявність патології та ступінь запалення дистанційним способом. Прототипом можна вважати пристрій електронний для діагностики маститу у корів. [Патент на КМ, UA, № 38802, Пристрій електронний для діагностики маститу у корів, заявник: Луценко М.М.; Смоляр В.І.; Тонковид О.Л.; Пташка Ю.П.; власник: УНДІ Прогнозування та випробування техніки і технологій для сільськогосподарського виробництва імені Леоніда Погорілого; опубл.: 14.04.2008]. Він містить датчик електропровідності молока. Пристрій оснащений мікропроцесором для реєстрації інвентарного номера корови з його висвітленням на індикаторі та нагромадження отриманої інформації щодо результатів діагностики маститу у корів, виконаний з можливістю перенесення отриманої інформації щодо діагностики маститу у корів у персональний комп'ютер. Але, даний метод використовується при безпосередньому контакті приладу з молочним секретом, процес діагностики досить трудоємний, займає багато часу. При постановці діагнозу ми не маємо можливості спостерігати за температурним розподілом органу, аналізуючи тим самим стан молочної залози корови. Використовуючи цей спосіб діагностики ми отримуємо дані щодо характеру секрету, але не маємо можливості спостерігати за загальним станом молочної залози. Для діагностики клінічних маститів у корів можливе використання тепловізорів - дистанційнопроекційний метод. Зчитування термограм дозволяє більш повно отримати інформацію про пошкодження тканини молочної залози. Тому задачею корисної моделі є удосконалення способу діагностики маститу у корів, який би дав можливість виявити стан молочної залози за допомогою температурного розподілу органу, дозволив би проводити дослідження без посереднього контакту з тваринами та показував загальний стан молочної залози, даючи змогу лікувати саме тих корів, в яких помічено запальний чи хронічний процес на будь-якій стадії, не витрачаючи сили та ресурси на здорове поголів'я. Поставлена задача вирішується тим, що при способі термографічної діагностики маститів у корів лактаційного періоду, згідно корисної моделі, стан молочної залози визначають за допомогою тепловізора ТІ-120 не контактуючи з твариною, за розподілом кольорової палітри та температурою досліджуваної поверхні. Тепловізор - це пристрій для спостереження за розподілом температури досліджуваної поверхні. Розподіл температури відображається на дисплеї (або в пам'яті) тепловізора як кольорове поле, де певній температурі відповідає окремий колір. Як правило, на дисплеї відображається діапазон видимої температури поверхні органу. Інфрачервона термографія - це науковий спосіб отримання термограм - зображення в інфрачервоних променях, що показує картину розподілу температурних полів за допомогою тепловізора. Термографічні камери виявляють випромінювання в інфрачервоному діапазоні електромагнітного спектру (приблизно 0,9-14 мкм) і на основі цього випромінювання створюють зображення, що дозволяє визначити перегріті або переохолоджені місця. Так як інфрачервоне випромінювання випускається всіма об'єктами, що мають температуру, відповідно до формули Планка термографія дозволяє "бачити" навколишнє середовище з або без видимого світла. Інтенсивність теплового випромінювання тіла збільшується з підвищенням його температури, 1 UA 91004 U 5 10 15 20 25 30 35 40 тому термографія дозволяє бачити розподіл температури по поверхні тіла. Отриманий знімок досліджуваного об'єкту має назву термограма. Фіг. 1. Термограма молочної залози корови. Нормальний морфо-функціональний стан. У корови з нормальним морфо-функціональним станом термограма характеризується рівномірним розподілом кольорової гами з незначним температурним коливанням; Фіг. 2. Термограма молочної залози корови. Серозний мастит. Кольорова палітра має здвиг у бік "холодних" кольорів; Фіг. 3. Термограма молочної залози корови. Катаральний мастит. Значна перевага червоного кольору, зсув температурного градієнта вправо - "гарячі" відтінки палітри; Фіг. 4 Термограма молочної залози корови. Гнійний мастит. Спостерігається значне підвищення температури органу; Фіг. 5. Термограма молочної залози корови. Фібринозний мастит. Спостерігається значне підвищення місцевої температури, що передається на знімку гарячими кольорами. Результати термографічного дослідження молочної залози корів. Досліди проводили у НМЦ ХДЗВА та агрофірмам - "Дельта" - Нововодолазького, "Пісчанська" Красноградського, "Альфа" - Золочівського районів Харківської області. Діагностика відбувається наступним чином. Досліджувані тварини знаходяться у приміщенні або поза ним. Необхідна дистанція від об'єкту - 1-1,5 метри. Був використаний тепловізор моделі ТІ-120. Враховується температурний градієнт між молочною залозою та зовнішнім середовищем, а також інтенсивність теплового (інфрачервоного) випромінювання, що залежить від кровопостачання, стану тканин та обмінних процесів. Патологічні процеси у молочній залозі дистрофічного чи запального характеру змінюють показники термограм як якісно (розподіл "гарячих" чи "холодних" кольорів-ділянок, розгалуження зони ураження - локалізація, контури, інтенсивність), так і кількісно (температурний градієнт між тканинами досліджуваної з прилеглими ділянками, молочною залозою та зовнішнім середовищем) [2]. Дослідження та розробки проведені на коровах віком 4-6 років, розділених на 5 груп по 5 тварин у кожній. Перша група (контрольна) - тварини з нормальним морфо-функціональним станом молочної залози, друга - з серозним маститом, третя - з катаральним, четверта - з гнійним, п'ята - з фібринозним маститом. Таким чином спосіб термографії дозволяє надійно, об'єктивно, дистанційно в експресваріантах діагностувати мастит у корів лактаційного періоду. Джерела інформації: 1. Миролюбив М.Г. Комплексная диагностика и терапия болезней вымени у коров: Автореф. дис. … д-ра вет. наук. - Воронеж, 1988. - 38 с. 2. Методи дослідження статевих органів і молочної залози у великої рогатої худоби (рекомендації для фахівців ветеринарної медицини) / Білоцерків. держ. аграр. ун-т. Укл.: Д.В. Подвалюк, А.И. Краєвський та ін. - Біла Церква, 1998. - 30с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Спосіб термографічної діагностики маститів у корів лактаційного періоду, який відрізняється тим, що морфологічний стан молочної залози визначають за допомогою тепловізора ТІ-120 не контактуючи з твариною, за розподілом кольорової палітри та температурою досліджуваної поверхні. 2 UA 91004 U 3 UA 91004 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
