Буровий верстат

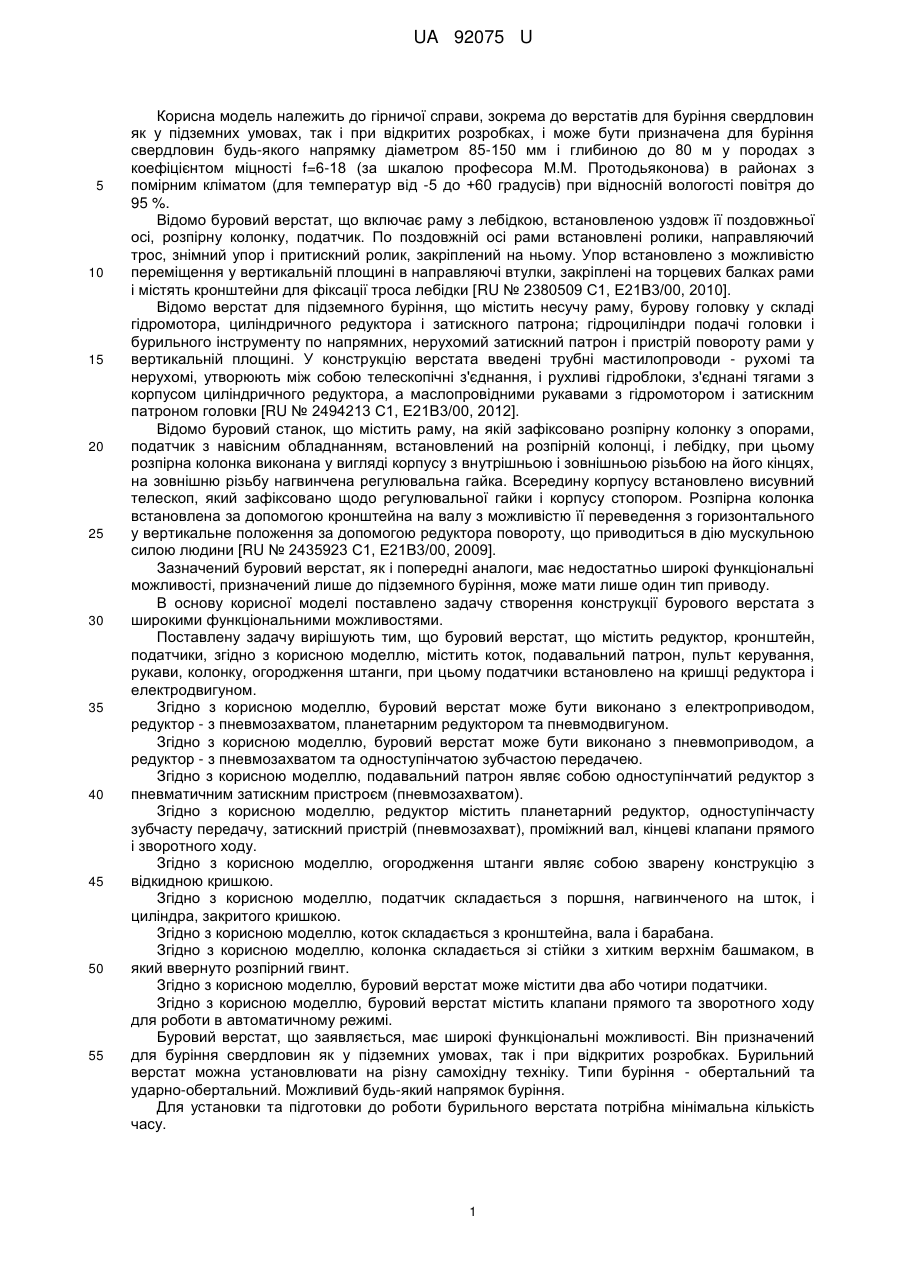

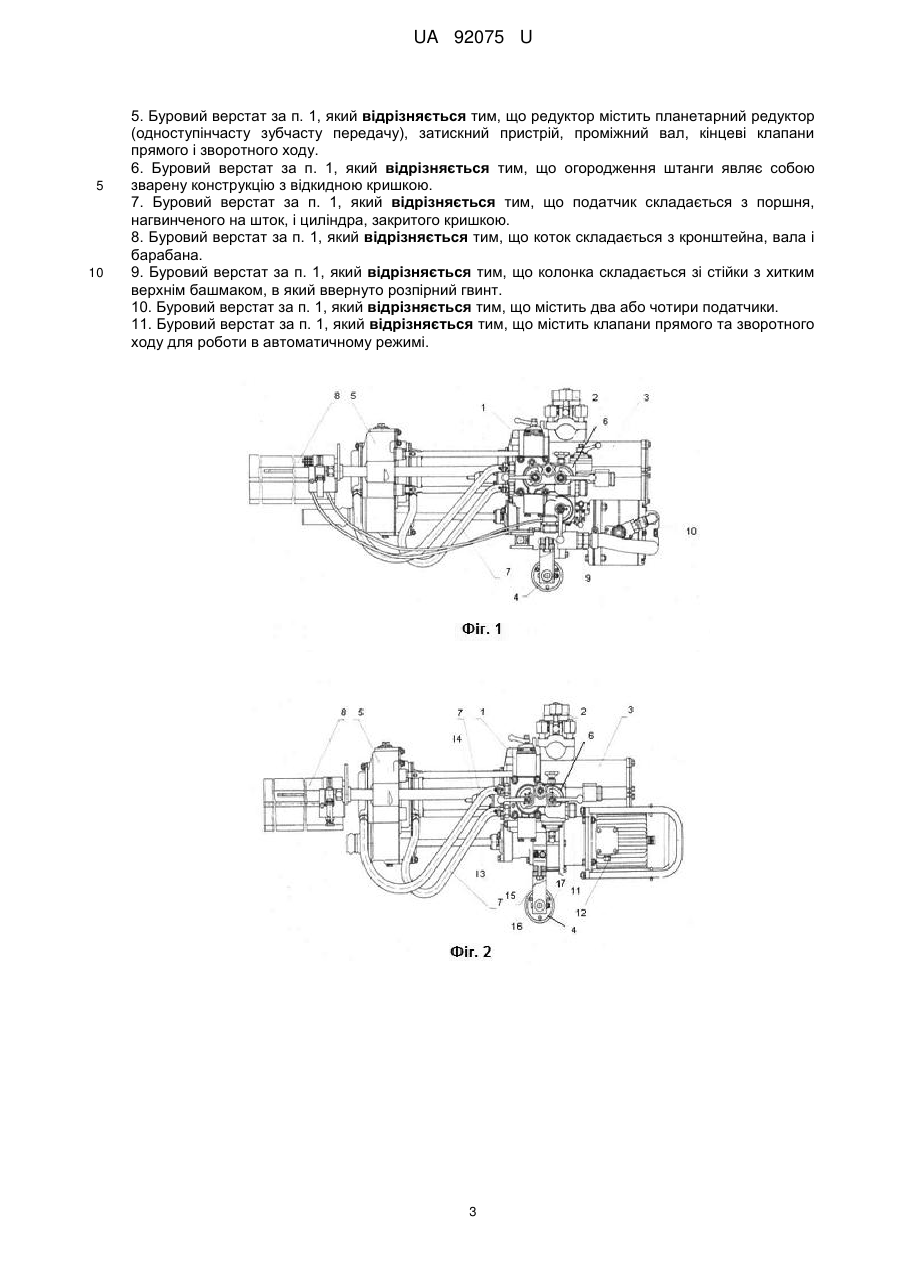

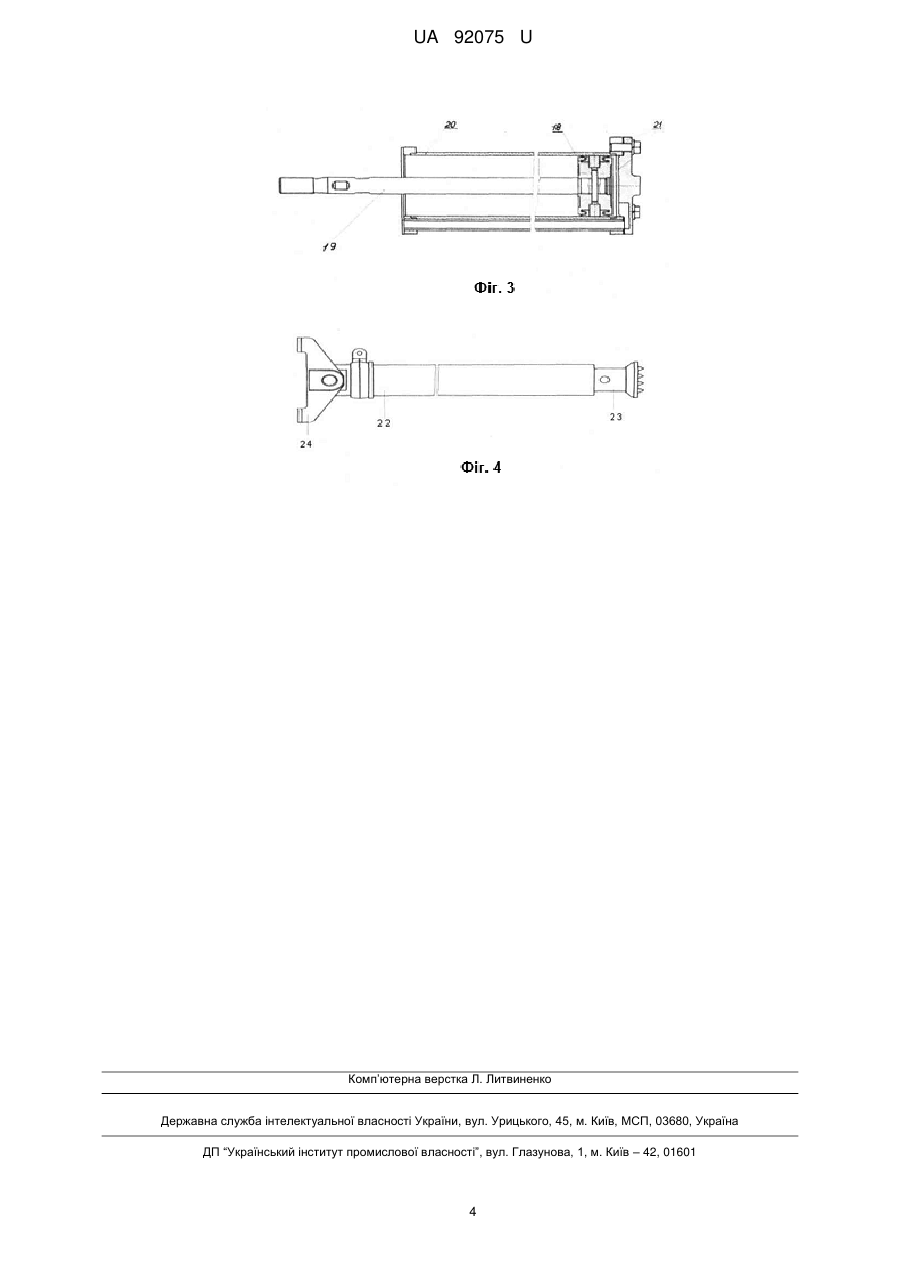

Реферат: Буровий верстат містить редуктор, кронштейн, податчик, коток, подавальний патрон, пульт керування, рукави, колонку, огородження штанги. При цьому податчики встановлено на кришці редуктора. UA 92075 U (12) UA 92075 U UA 92075 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до гірничої справи, зокрема до верстатів для буріння свердловин як у підземних умовах, так і при відкритих розробках, і може бути призначена для буріння свердловин будь-якого напрямку діаметром 85-150 мм і глибиною до 80 м у породах з коефіцієнтом міцності f=6-18 (за шкалою професора М.М. Протодьяконова) в районах з помірним кліматом (для температур від -5 до +60 градусів) при відносній вологості повітря до 95 %. Відомо буровий верстат, що включає раму з лебідкою, встановленою уздовж її поздовжньої осі, розпірну колонку, податчик. По поздовжній осі рами встановлені ролики, направляючий трос, знімний упор і притискний ролик, закріплений на ньому. Упор встановлено з можливістю переміщення у вертикальній площині в направляючі втулки, закріплені на торцевих балках рами і містять кронштейни для фіксації троса лебідки [RU № 2380509 С1, Е21В3/00, 2010]. Відомо верстат для підземного буріння, що містить несучу раму, бурову головку у складі гідромотора, циліндричного редуктора і затискного патрона; гідроциліндри подачі головки і бурильного інструменту по напрямних, нерухомий затискний патрон і пристрій повороту рами у вертикальній площині. У конструкцію верстата введені трубні мастилопроводи - рухомі та нерухомі, утворюють між собою телескопічні з'єднання, і рухливі гідроблоки, з'єднані тягами з корпусом циліндричного редуктора, а маслопровідними рукавами з гідромотором і затискним патроном головки [RU № 2494213 С1, Е21В3/00, 2012]. Відомо буровий станок, що містить раму, на якій зафіксовано розпірну колонку з опорами, податчик з навісним обладнанням, встановлений на розпірній колонці, і лебідку, при цьому розпірна колонка виконана у вигляді корпусу з внутрішньою і зовнішньою різьбою на його кінцях, на зовнішню різьбу нагвинчена регулювальна гайка. Всередину корпусу встановлено висувний телескоп, який зафіксовано щодо регулювальної гайки і корпусу стопором. Розпірна колонка встановлена за допомогою кронштейна на валу з можливістю її переведення з горизонтального у вертикальне положення за допомогою редуктора повороту, що приводиться в дію мускульною силою людини [RU № 2435923 С1, Е21В3/00, 2009]. Зазначений буровий верстат, як і попередні аналоги, має недостатньо широкі функціональні можливості, призначений лише до підземного буріння, може мати лише один тип приводу. В основу корисної моделі поставлено задачу створення конструкції бурового верстата з широкими функціональними можливостями. Поставлену задачу вирішують тим, що буровий верстат, що містить редуктор, кронштейн, податчики, згідно з корисною моделлю, містить коток, подавальний патрон, пульт керування, рукави, колонку, огородження штанги, при цьому податчики встановлено на кришці редуктора і електродвигуном. Згідно з корисною моделлю, буровий верстат може бути виконано з електроприводом, редуктор - з пневмозахватом, планетарним редуктором та пневмодвигуном. Згідно з корисною моделлю, буровий верстат може бути виконано з пневмоприводом, а редуктор - з пневмозахватом та одноступінчатою зубчастою передачею. Згідно з корисною моделлю, подавальний патрон являє собою одноступінчатий редуктор з пневматичним затискним пристроєм (пневмозахватом). Згідно з корисною моделлю, редуктор містить планетарний редуктор, одноступінчасту зубчасту передачу, затискний пристрій (пневмозахват), проміжний вал, кінцеві клапани прямого і зворотного ходу. Згідно з корисною моделлю, огородження штанги являє собою зварену конструкцію з відкидною кришкою. Згідно з корисною моделлю, податчик складається з поршня, нагвинченого на шток, і циліндра, закритого кришкою. Згідно з корисною моделлю, коток складається з кронштейна, вала і барабана. Згідно з корисною моделлю, колонка складається зі стійки з хитким верхнім башмаком, в який ввернуто розпірний гвинт. Згідно з корисною моделлю, буровий верстат може містити два або чотири податчики. Згідно з корисною моделлю, буровий верстат містить клапани прямого та зворотного ходу для роботи в автоматичному режимі. Буровий верстат, що заявляється, має широкі функціональні можливості. Він призначений для буріння свердловин як у підземних умовах, так і при відкритих розробках. Бурильний верстат можна установлювати на різну самохідну техніку. Типи буріння - обертальний та ударно-обертальний. Можливий будь-який напрямок буріння. Для установки та підготовки до роботи бурильного верстата потрібна мінімальна кількість часу. 1 UA 92075 U 5 10 15 20 25 30 35 40 45 50 55 60 Буровий верстат має відносно невеликі габарити, що дозволяє його установку і буріння в малих виробках. Можливе швидке повузлове розбирання бурового верстата для зручності транспортування в умовах обмеженого простору. У залежності від умов буріння є можливість використання для обертання бурового інструменту різних типів приводів: - пневматичний; - електричний; - гідравлічний; - двигун внутрішнього згоряння. Створено пневматичне або гідравлічне зусилля подачі. Можливо застосування бурових штанг діаметром від 50 до 63,5 мм. Можлива швидка заміна приводу обертання з одного типу на інший (пневматичний на електричний і навпаки) без серйозних конструкційних змін. Буровий верстат пояснюється кресленнями. На Фіг. 1 - зображено буровий верстат з пневмоприводом; на Фіг. 2 - буровий верстат з електроприводом; на Фіг. 3 - податчик; на Фіг. 4 - колонку. Буровий верстат з пневмоприводом містить (Фіг. 1) редуктор 1 з пневмозахватом, кронштейн 2, два або чотири податчики 3, встановлені на кришці редуктора 1, коток 4, подавальний патрон 5 (одноступінчатий редуктор з пневматичним затискним пристроєм), пульт керування 6, рукави 7, колонку (не указано), огородження штанги 8 (зварена конструкція з відкидною кришкою), одноступінчасту зубчату передачу 9, пневмодвигун 10. Буровий верстат з електроприводом (Фіг. 2) містить ті самі складові частини: редуктор 1 з пневмозахватом, кронштейн 2, два або чотири податчики 3, встановлені на кришці редуктора 1, коток 4, подавальний патрон 5, пульт керування 6, рукави 7, колонку (не указано), огородження штанги 8. Але замість одноступінчастої зубчатої передачі - планетарний редуктор 11, а замість пневмодвигуна - електродвигун 12. Сила обертання від планетарного редуктора 11 до подавального патрона 5 передається через проміжний вал 13. Буровий верстат має можливість працювати в автоматичному режимі завдяки кінцевим клапанам 14 прямого і зворотного ходу. Коток 4 складається з кронштейна 15, вала 16 і барабана 17. Податчик 3 (Фіг. 3) складається з поршня 18, нагвинченого на шток 19, і циліндра 20, закритого кришкою 21. Колонка (Фіг. 4) складається зі стійки 22 з хитким верхнім башмаком 23, в який ввернуто розпірний гвинт 24. Напрямок буріння - віяловий в горизонтальній і вертикальній площині. Подавальний патрон 5 призначено для створення зусилля подачі і обертання бурового інструменту під час буріння або при видачі його зі свердловини. Зусилля подачі передається на подавальний патрон 5 штоками подачі. Податчики 3 здійснюють переміщення подавального патрона 5. Редуктор 1 обертає став штанг 8 і утримує, коли подавальний патрон 5 роз'єднується зі штангою 8 для подальшого захоплення її на новому місці. Коток 4 дозволяє пересувати верстат в гірських виробках по рівній поверхні. Колонка служить для установки верстата на робочому місці і закріплення його для буріння свердловини потрібного напрямку. Огородження штанги 8 служить для забезпечення безпеки бурильника при роботі верстата. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Буровий верстат, що містить редуктор, кронштейн, податчики, який відрізняється тим, що містить каток, подавальний патрон, пульт керування, рукави, колонку, огородження штанги, при цьому податчики встановлено на кришці редуктора. 2. Буровий верстат за п. 1, який відрізняється тим, що його виконано з електроприводом, редуктор - з пневмозахватом, планетарним редуктором і електродвигуном. 3. Буровий верстат за п. 1, який відрізняється тим, що його виконано з пневмоприводом, а редуктор - з пневмозахватом, одноступінчатою зубчатою передачею та пневмодвигуном. 4. Буровий верстат за п. 1, який відрізняється тим, що подавальний патрон являє собою одноступінчатий редуктор з пневматичним затискним пристроєм, 2 UA 92075 U 5 10 5. Буровий верстат за п. 1, який відрізняється тим, що редуктор містить планетарний редуктор (одноступінчасту зубчасту передачу), затискний пристрій, проміжний вал, кінцеві клапани прямого і зворотного ходу. 6. Буровий верстат за п. 1, який відрізняється тим, що огородження штанги являє собою зварену конструкцію з відкидною кришкою. 7. Буровий верстат за п. 1, який відрізняється тим, що податчик складається з поршня, нагвинченого на шток, і циліндра, закритого кришкою. 8. Буровий верстат за п. 1, який відрізняється тим, що коток складається з кронштейна, вала і барабана. 9. Буровий верстат за п. 1, який відрізняється тим, що колонка складається зі стійки з хитким верхнім башмаком, в який ввернуто розпірний гвинт. 10. Буровий верстат за п. 1, який відрізняється тим, що містить два або чотири податчики. 11. Буровий верстат за п. 1, який відрізняється тим, що містить клапани прямого та зворотного ходу для роботи в автоматичному режимі. 3 UA 92075 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
