Буровий верстат

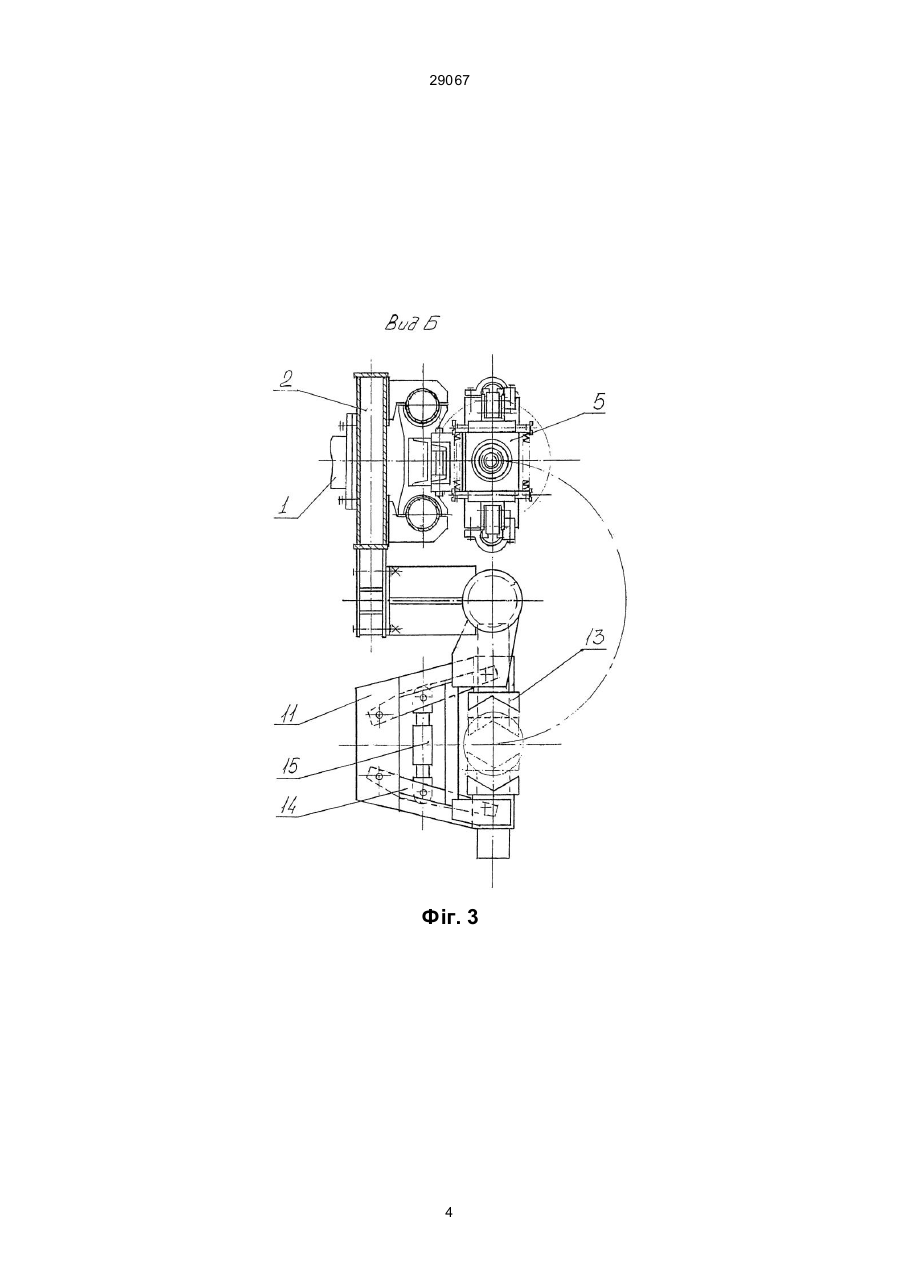

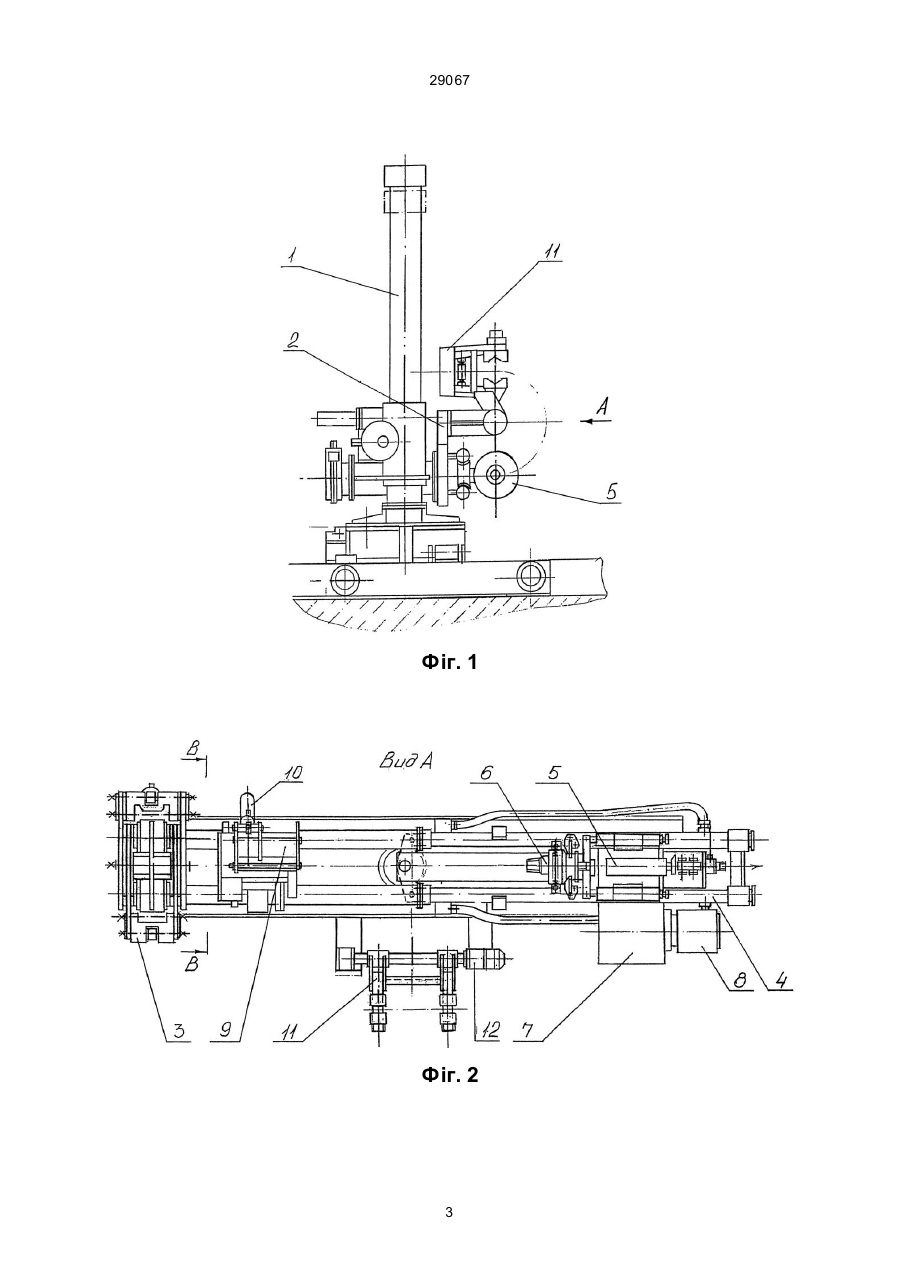

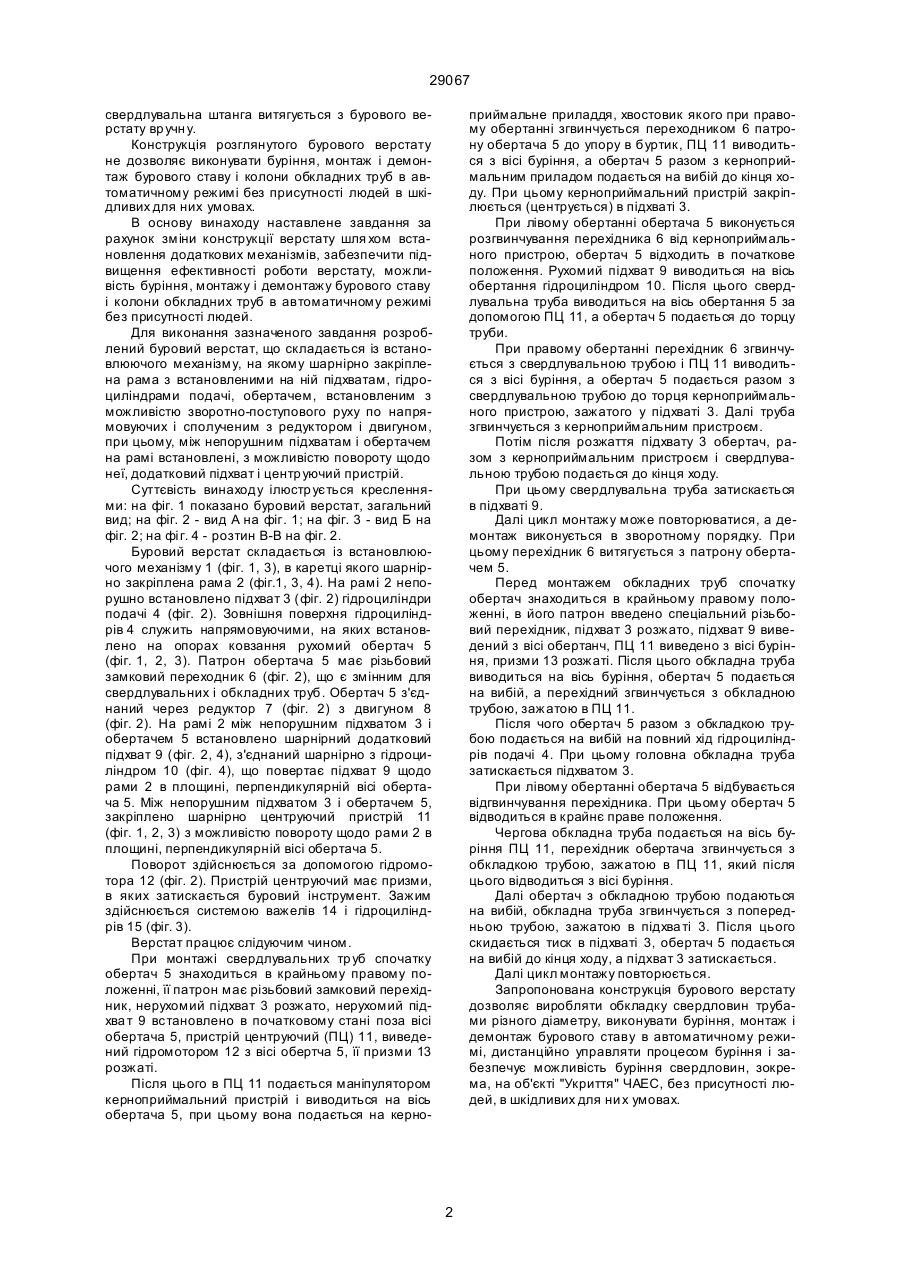

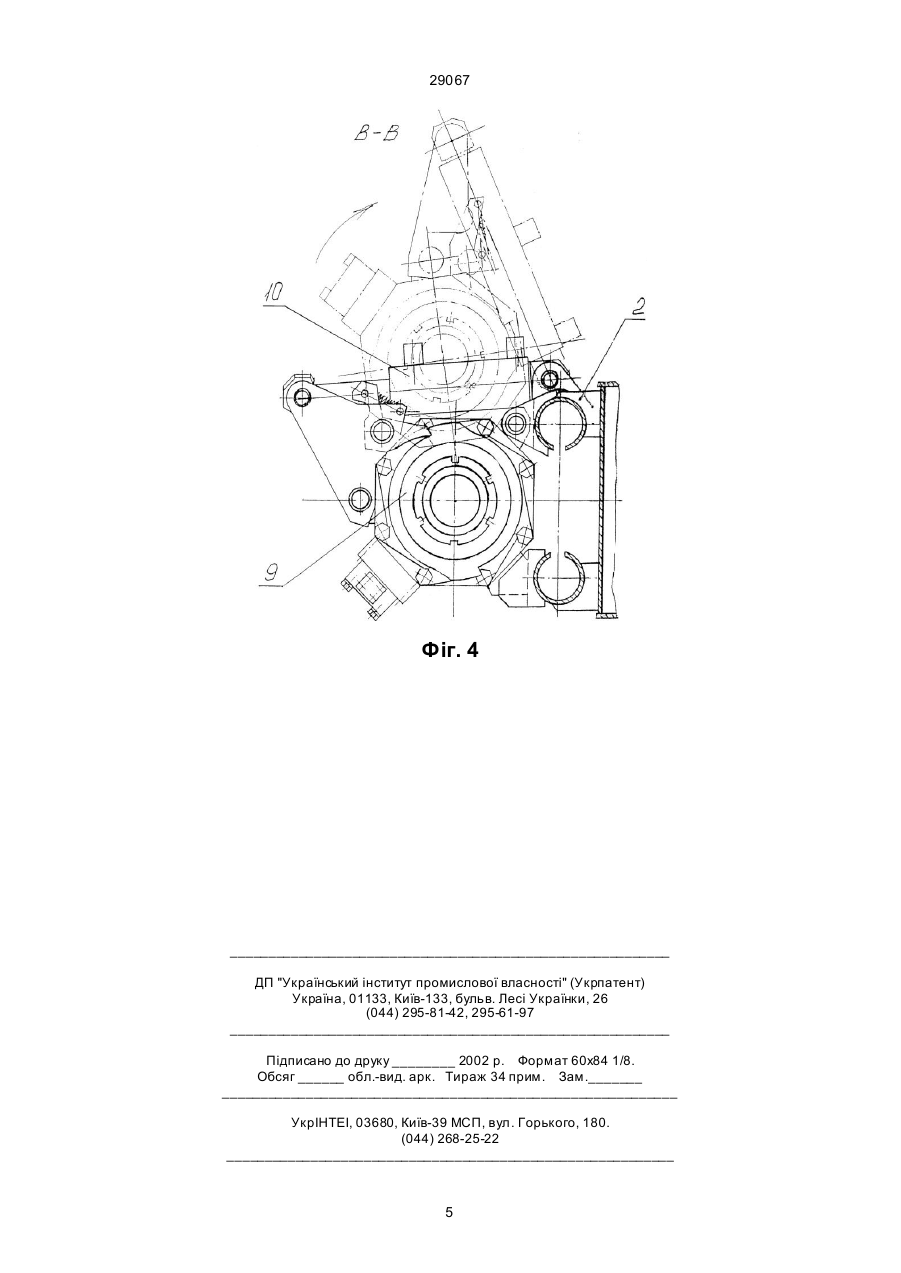

Буровий верстат, що містить установочний механізм, на якому шарнірно закріплена рама із змонтованими на ній підхватом, гідроциліндрами подачі і обертачем, встановленим з можливістю зворотно-поступального руху по напрямних і сполученим з редуктором і двигуном, який відрізняється тим, що між підхватом і обертачем на рамі встановлені з можливістю повороту відносно неї додатковий нерухомий підхват і центрувальний пристрій. (19) (21) 97126318 (22) 26.12.1997 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Мажбіц Аркадій Григорович, Райцин Альберт Матвійович, Сущенко Олександр Іванович, Барановський Михайло Самійлович, Мельников Борис Львович (73) HАУКОВО-ДОСЛІДНИЙ ТА ПРОЕКТНО-КОНСТРУКТОРСЬКИЙ ІНСТИТУТ МАШИНОБУДУ 29067 свердлувальна штанга витягується з бурового верстату вр учн у. Конструкція розглянутого бурового верстату не дозволяє виконувати буріння, монтаж і демонтаж бурового ставу і колони обкладних труб в автоматичному режимі без присутності людей в шкідливих для них умовах. В основу винаходу наставлене завдання за рахунок зміни конструкції верстату шля хом встановлення додаткових механізмів, забезпечити підвищення ефективності роботи верстату, можливість буріння, монтажу і демонтажу бурового ставу і колони обкладних труб в автоматичному режимі без присутності людей. Для виконання зазначеного завдання розроблений буровий верстат, що складається із встановлюючого механізму, на якому шарнірно закріплена рама з встановленими на ній підхватам, гідроциліндрами подачі, обертачем, встановленим з можливістю зворотно-поступового руху по напрямовуючих і сполученим з редуктором і двигуном, при цьому, між непорушним підхватам і обертачем на рамі встановлені, з можливістю повороту щодо неї, додатковий підхват і центр уючий пристрій. Суттєвість винаходу ілюстр ується кресленнями: на фіг. 1 показано буровий верстат, загальний вид; на фіг. 2 - вид А на фіг. 1; на фіг. 3 - вид Б на фіг. 2; на фі г. 4 - розтин В-В на фіг. 2. Буровий верстат складається із встановлюючого механізму 1 (фіг. 1, 3), в каретці якого шарнірно закріплена рама 2 (фіг.1, 3, 4). На рамі 2 непорушно встановлено підхват 3 (фіг. 2) гідроциліндри подачі 4 (фіг. 2). Зовнішня поверхня гідроциліндрів 4 служить напрямовуючими, на яких встановлено на опорах ковзання рухомий обертач 5 (фіг. 1, 2, 3). Патрон обертача 5 має різьбовий замковий переходник 6 (фіг. 2), що є змінним для свердлувальних і обкладних труб. Обертач 5 з'єднаний через редуктор 7 (фіг. 2) з двигуном 8 (фіг. 2). На рамі 2 між непорушним підхватом 3 і обертачем 5 встановлено шарнірний додатковий підхват 9 (фіг. 2, 4), з'єднаний шарнірно з гідроциліндром 10 (фіг. 4), що повертає підхват 9 щодо рами 2 в площині, перпендикулярній вісі обертача 5. Між непорушним підхватом 3 і обертачем 5, закріплено шарнірно центруючий пристрій 11 (фіг. 1, 2, 3) з можливістю повороту щодо рами 2 в площині, перпендикулярній вісі обертача 5. Поворот здійснюється за допомогою гідромотора 12 (фіг. 2). Пристрій центруючий має призми, в яких затискається буровий інструмент. Зажим здійснюється системою важелів 14 і гідроциліндрів 15 (фіг. 3). Верстат працює слідуючим чином. При монтажі свердлувальних тр уб спочатку обертач 5 знаходиться в крайньому правому положенні, її патрон має різьбовий замковий перехідник, нерухомий підхват 3 розжато, нерухомий підхва т 9 встановлено в початковому стані поза вісі обертача 5, пристрій центруючий (ПЦ) 11, виведений гідромотором 12 з вісі обертча 5, її призми 13 розжаті. Після цього в ПЦ 11 подається маніпулятором керноприймальний пристрій і виводиться на вісь обертача 5, при цьому вона подається на керно приймальне приладдя, хвостовик якого при правому обертанні згвинчується переходником 6 патрону обертача 5 до упору в буртик, ПЦ 11 виводиться з вісі буріння, а обертач 5 разом з керноприймальним приладом подається на вибій до кінця ходу. При цьому керноприймальний пристрій закріплюється (центрується) в підхваті 3. При лівому обертанні обертача 5 виконується розгвинчування перехідника 6 від керноприймального пристрою, обертач 5 відходить в початкове положення. Рухомий підхват 9 виводиться на вісь обертання гідроциліндром 10. Після цього свердлувальна труба виводиться на вісь обертання 5 за допомогою ПЦ 11, а обертач 5 подається до торцу труби. При правому обертанні перехідник 6 згвинчується з свердлувальною трубою і ПЦ 11 виводиться з вісі буріння, а обертач 5 подається разом з свердлувальною трубою до торця керноприймального пристрою, зажатого у підхваті 3. Далі труба згвинчується з керноприймальним пристроєм. Потім після розжаття підхвату 3 обертач, разом з керноприймальним пристроєм і свердлувальною трубою подається до кінця ходу. При цьому свердлувальна труба затискається в підхваті 9. Далі цикл монтажу може повторюватися, а демонтаж виконується в зворотному порядку. При цьому перехідник 6 витягується з патрону обертачем 5. Перед монтажем обкладних труб спочатку обертач знаходиться в крайньому правому положенні, в його патрон введено спеціальний різьбовий перехідник, підхват 3 розжато, підхват 9 виведений з вісі обертанч, ПЦ 11 виведено з вісі буріння, призми 13 розжаті. Після цього обкладна труба виводиться на вісь буріння, обертач 5 подається на вибій, а перехідний згвинчується з обкладною трубою, зажатою в ПЦ 11. Після чого обертач 5 разом з обкладкою трубою подається на вибій на повний хід гідроциліндрів подачі 4. При цьому головна обкладна труба затискається підхватом 3. При лівому обертанні обертача 5 відбувається відгвинчування перехідника. При цьому обертач 5 відводиться в крайнє праве положення. Чергова обкладна труба подається на вісь буріння ПЦ 11, перехідник обертача згвинчується з обкладкою трубою, зажатою в ПЦ 11, який після цього відводиться з вісі буріння. Далі обертач з обкладною трубою подаються на вибій, обкладна труба згвинчується з попередньою трубою, зажатою в підхва ті 3. Після цього скидається тиск в підхваті 3, обертач 5 подається на вибій до кінця ходу, а підхват 3 затискається. Далі цикл монтажу повторюється. Запропонована конструкція бурового верстату дозволяє виробляти обкладку свердловин трубами різного діаметру, виконувати буріння, монтаж і демонтаж бурового ставу в автоматичному режимі, дистанційно управляти процесом буріння і забезпечує можливість буріння свердловин, зокрема, на об'єкті "Укриття" ЧАЕС, без присутності людей, в шкідливих для ни х умовах. 2 29067 Фіг. 1 Фіг. 2 3 29067 Фіг. 3 4 29067 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
