Сільськогосподарська збиральна машина з перевантажувальним пристроєм
Номер патенту: 92600
Опубліковано: 25.11.2010
Автори: Ердманн Хуберт, Хафферт Андреас, Фреріхс Людгер
Формула / Реферат

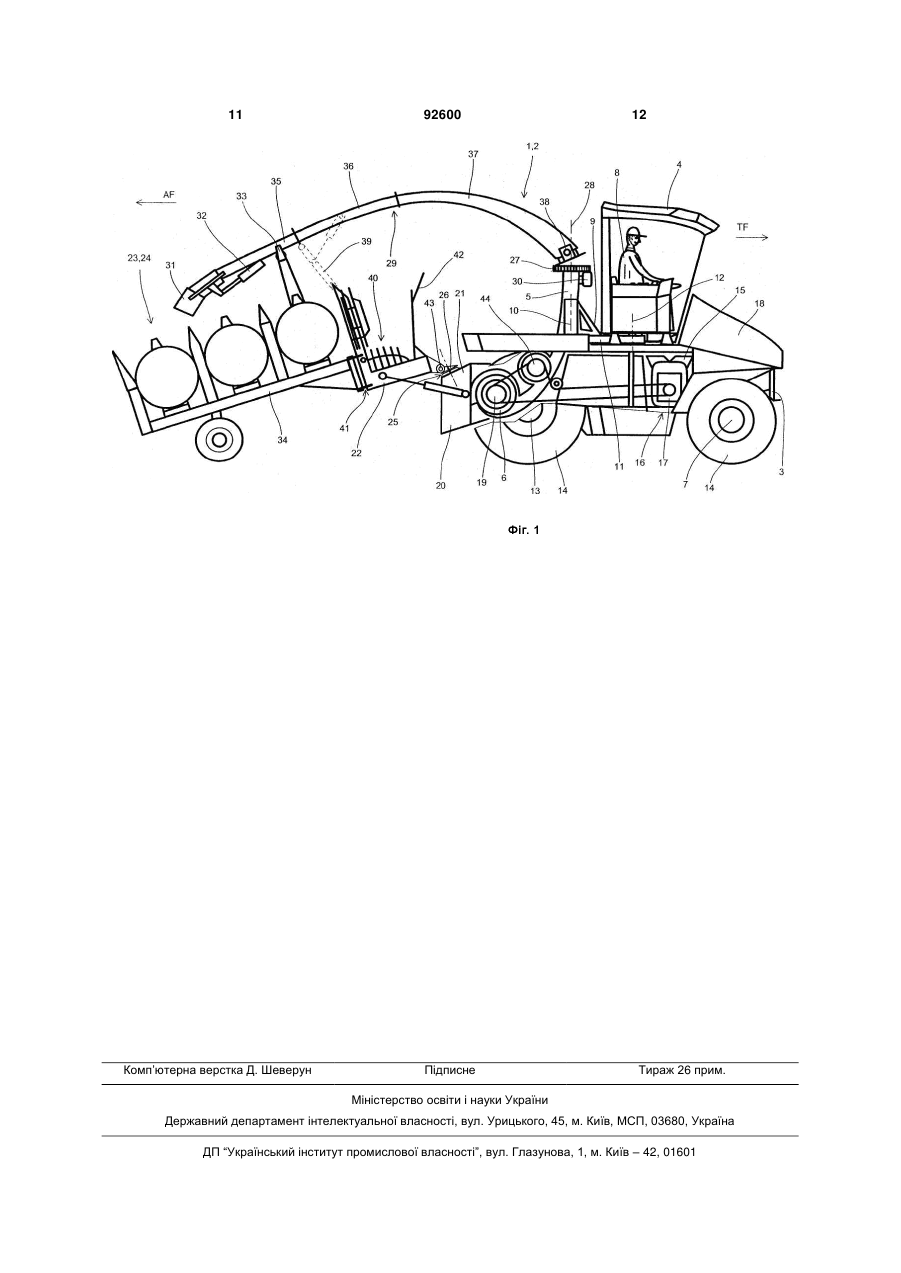

1. Сільськогосподарська збиральна машина (2), зокрема самохідний польовий подрібнювач (1), з розташованим на ній поворотним навколо вертикальної осі обертання (28) та горизонтальної осі (38) перевантажувальним пристроєм (29) для перевантаження збираної сільськогосподарської продукції на транспортний засіб, який здатний повертатися в робоче положення експлуатації і в транспортувальне положення експлуатації, і з різними робочими агрегатами (24), при цьому щонайменше один робочий агрегат (24) виконаний як відкидна збиральна приставка (23), яку у транспортному експлуатуванні перевозить з собою сільськогосподарська збиральна машина (2),
яка відрізняється тим,
що перевантажувальний пристрій (29) при транспортному експлуатуванні закріплений на виконаному як збиральна приставка (23) причіпному робочому агрегаті (24), який виконаний з можливістю переміщуватися при транспортному експлуатуванні з сільськогосподарською збиральною машиною самостійно.
2. Сільськогосподарська збиральна машина (2) за п. 1, яка відрізняється тим, що перевантажувальний пристрій (29) укладається на виконаному як збиральна приставка (23) причіпному робочому агрегаті (24), що при транспортному експлуатуванні переміщується разом.
3. Сільськогосподарська збиральна машина (2) за п. 2, яка відрізняється тим, що для укладення перевантажувального пристрою (29) на робочому агрегаті (24) має укладальне пристосування (33).
4. Сільськогосподарська збиральна машина (2) за одним з попередніх пунктів, яка відрізняється тим, що перевантажувальний пристрій (29) при транспортному експлуатуванні кріпиться укладальним пристосуванням (33).
5. Сільськогосподарська збиральна машина (2) за одним з попередніх пунктів, яка відрізняється тим, що кріплення здійснено в зоні між відкидними бічними частинами (34) збиральної приставки (23).
6. Сільськогосподарська збиральна машина (2) за одним з попередніх пунктів, яка відрізняється тим, що кріплення перевантажувального пристрою (29) здійснено таким чином, що поворотні рухи перевантажувального пристрою (29) в зоні закріплення можуть відбуватися навколо горизонтальної осі обертання та вертикальної осі обертання.
7. Сільськогосподарська збиральна машина (2) за одним з попередніх пунктів, яка відрізняється тим, що перевантажувальний пристрій (29) при транспортному експлуатуванні утримується виконавчим засобом, вільним від опирання в зоні причіпної відкидної збиральної приставки (23).
8. Сільськогосподарська збиральна машина (2) за одним з попередніх пунктів, яка відрізняється тим, що перевантажувальний пристрій (29) має регульовану транспортувальну довжину і складений з окремих сегментів (35, 36, 37), які з'єднані один з одним фланцями на бажану, дійову транспортувальну довжину.
9. Сільськогосподарська збиральна машина (2) за одним з попередніх пунктів, яка відрізняється тим, що перевантажувальний пристрій (29) виконаний телескопічно зсувним.
10. Сільськогосподарська збиральна машина (2) за одним з попередніх пунктів, яка відрізняється тим, що керування переміщеннями перевантажувального пристрою (29) здійснюється автоматично і/або вручну.
11. Сільськогосподарська збиральна машина (2) за одним з попередніх пунктів, яка відрізняється тим, що для керування переміщеннями перевантажувального пристрою (29) слугує керуючий пристрій.
12. Сільськогосподарська збиральна машина (2) за одним з попередніх пунктів, яка відрізняється тим, що перевантажувальному пристрою (29) придане упорне пристосування (39) для опирання на збиральній приставці (23).

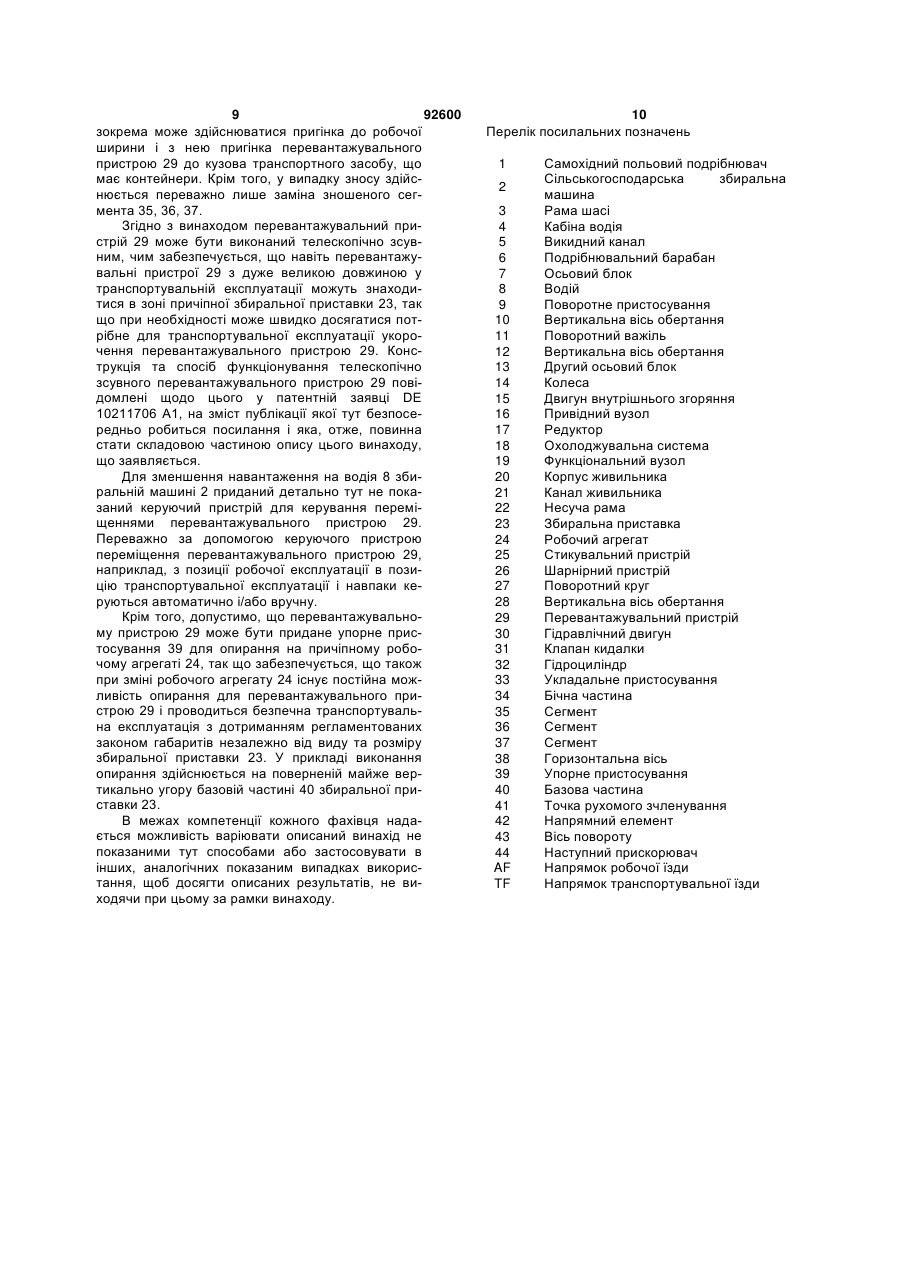

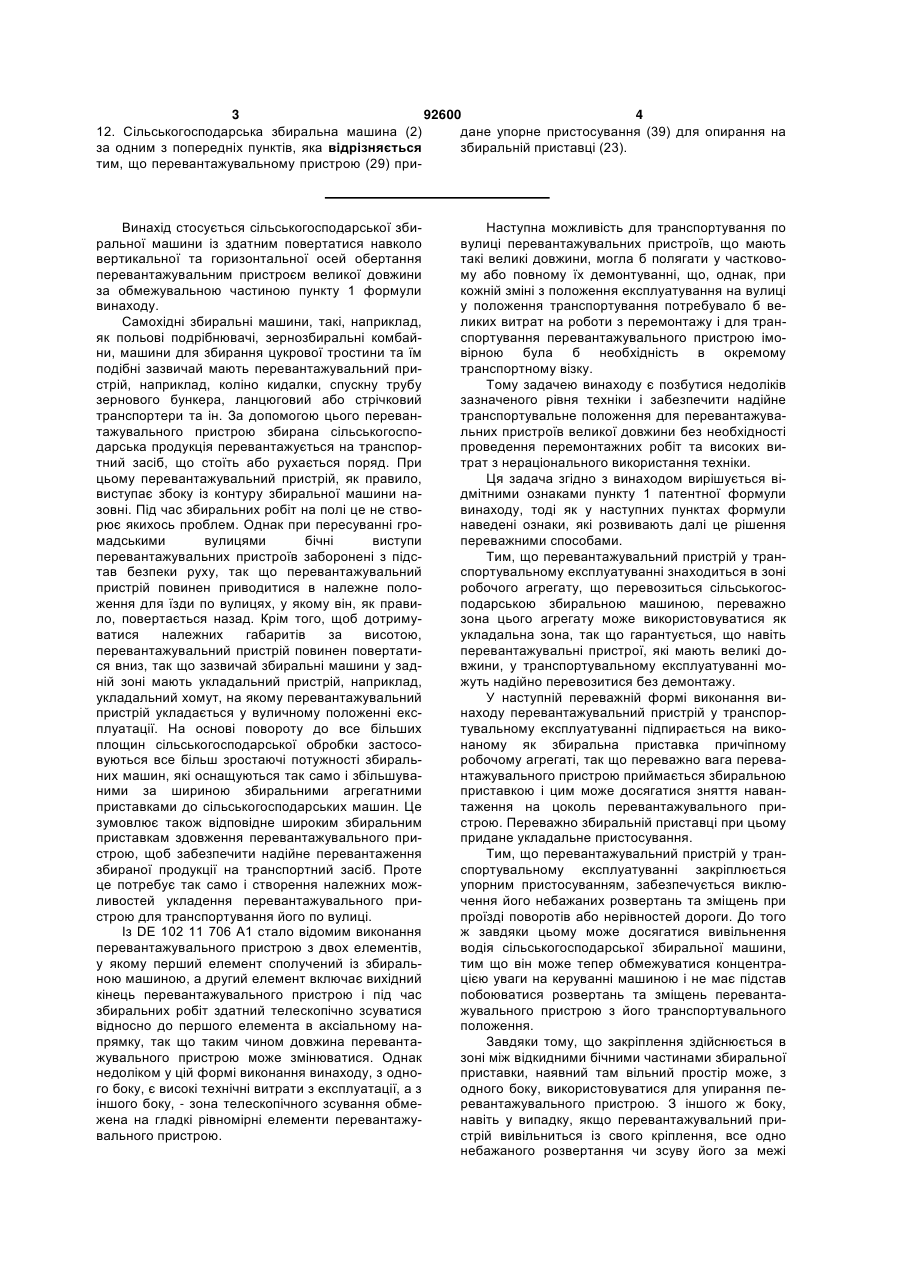

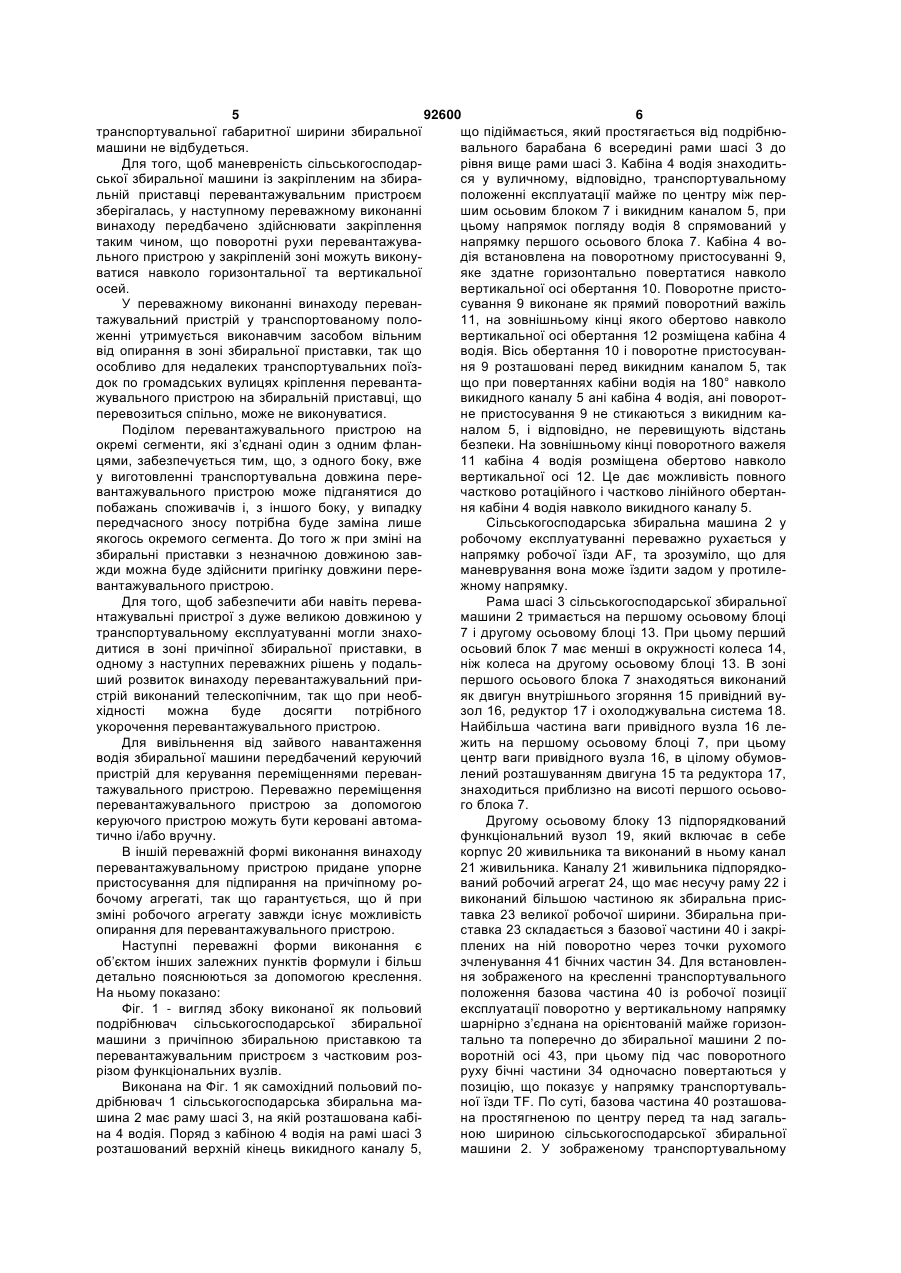

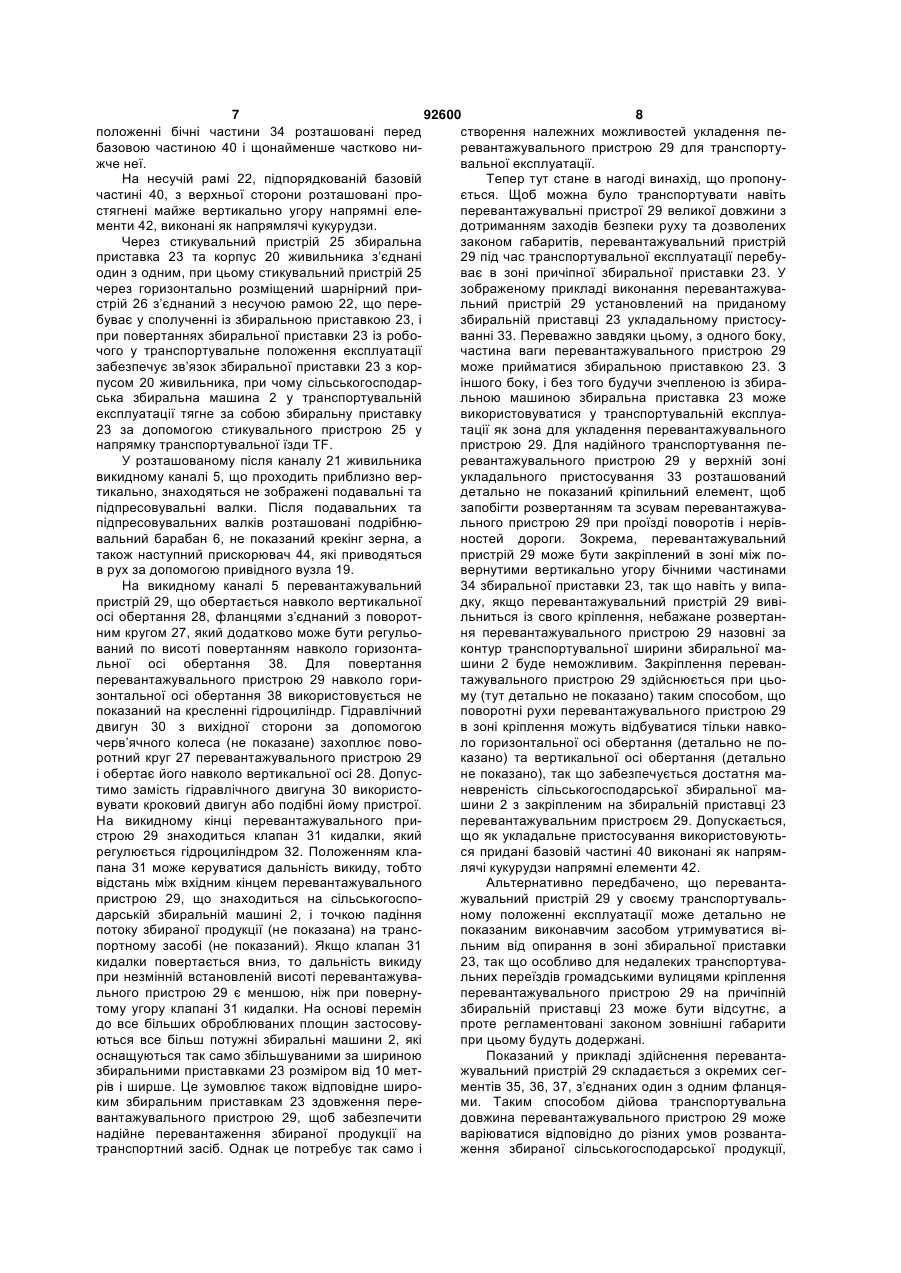

Текст
1. Сільськогосподарська збиральна машина (2), зокрема самохідний польовий подрібнювач (1), з розташованим на ній поворотним навколо вертикальної осі обертання (28) та горизонтальної осі (38) перевантажувальним пристроєм (29) для перевантаження збираної сільськогосподарської продукції на транспортний засіб, який здатний повертатися в робоче положення експлуатації і в транспортувальне положення експлуатації, і з різними робочими агрегатами (24), при цьому щонайменше один робочий агрегат (24) виконаний як відкидна збиральна приставка (23), яку у транспортному експлуатуванні перевозить з собою сільськогосподарська збиральна машина (2), яка відрізняється тим, що перевантажувальний пристрій (29) при транспортному експлуатуванні закріплений на виконаному як збиральна приставка (23) причіпному робочому агрегаті (24), який виконаний з можливістю переміщуватися при транспортному експлуатуванні з сільськогосподарською збиральною машиною самостійно. 2. Сільськогосподарська збиральна машина (2) за п. 1, яка відрізняється тим, що перевантажувальний пристрій (29) укладається на виконаному як збиральна приставка (23) причіпному робочому агрегаті (24), що при транспортному експлуатуванні переміщується разом. 2 (19) 1 3 92600 4 12. Сільськогосподарська збиральна машина (2) дане упорне пристосування (39) для опирання на за одним з попередніх пунктів, яка відрізняється збиральній приставці (23). тим, що перевантажувальному пристрою (29) при Винахід стосується сільськогосподарської збиральної машини із здатним повертатися навколо вертикальної та горизонтальної осей обертання перевантажувальним пристроєм великої довжини за обмежувальною частиною пункту 1 формули винаходу. Самохідні збиральні машини, такі, наприклад, як польові подрібнювачі, зернозбиральні комбайни, машини для збирання цукрової тростини та їм подібні зазвичай мають перевантажувальний пристрій, наприклад, коліно кидалки, спускну трубу зернового бункера, ланцюговий або стрічковий транспортери та ін. За допомогою цього перевантажувального пристрою збирана сільськогосподарська продукція перевантажується на транспортний засіб, що стоїть або рухається поряд. При цьому перевантажувальний пристрій, як правило, виступає збоку із контуру збиральної машини назовні. Під час збиральних робіт на полі це не створює якихось проблем. Однак при пересуванні громадськими вулицями бічні виступи перевантажувальних пристроїв заборонені з підстав безпеки руху, так що перевантажувальний пристрій повинен приводитися в належне положення для їзди по вулицях, у якому він, як правило, повертається назад. Крім того, щоб дотримуватися належних габаритів за висотою, перевантажувальний пристрій повинен повертатися вниз, так що зазвичай збиральні машини у задній зоні мають укладальний пристрій, наприклад, укладальний хомут, на якому перевантажувальний пристрій укладається у вуличному положенні експлуатації. На основі повороту до все більших площин сільськогосподарської обробки застосовуються все більш зростаючі потужності збиральних машин, які оснащуються так само і збільшуваними за шириною збиральними агрегатними приставками до сільськогосподарських машин. Це зумовлює також відповідне широким збиральним приставкам здовження перевантажувального пристрою, щоб забезпечити надійне перевантаження збираної продукції на транспортний засіб. Проте це потребує так само і створення належних можливостей укладення перевантажувального пристрою для транспортування його по вулиці. Із DE 102 11 706 А1 стало відомим виконання перевантажувального пристрою з двох елементів, у якому перший елемент сполучений із збиральною машиною, а другий елемент включає вихідний кінець перевантажувального пристрою і під час збиральних робіт здатний телескопічно зсуватися відносно до першого елемента в аксіальному напрямку, так що таким чином довжина перевантажувального пристрою може змінюватися. Однак недоліком у цій формі виконання винаходу, з одного боку, є високі технічні витрати з експлуатації, а з іншого боку, - зона телескопічного зсування обмежена на гладкі рівномірні елементи перевантажувального пристрою. Наступна можливість для транспортування по вулиці перевантажувальних пристроїв, що мають такі великі довжини, могла б полягати у частковому або повному їх демонтуванні, що, однак, при кожній зміні з положення експлуатування на вулиці у положення транспортування потребувало б великих витрат на роботи з перемонтажу і для транспортування перевантажувального пристрою імовірною була б необхідність в окремому транспортному візку. Тому задачею винаходу є позбутися недоліків зазначеного рівня техніки і забезпечити надійне транспортувальне положення для перевантажувальних пристроїв великої довжини без необхідності проведення перемонтажних робіт та високих витрат з нераціонального використання техніки. Ця задача згідно з винаходом вирішується відмітними ознаками пункту 1 патентної формули винаходу, тоді як у наступних пунктах формули наведені ознаки, які розвивають далі це рішення переважними способами. Тим, що перевантажувальний пристрій у транспортувальному експлуатуванні знаходиться в зоні робочого агрегату, що перевозиться сільськогосподарською збиральною машиною, переважно зона цього агрегату може використовуватися як укладальна зона, так що гарантується, що навіть перевантажувальні пристрої, які мають великі довжини, у транспортувальному експлуатуванні можуть надійно перевозитися без демонтажу. У наступній переважній формі виконання винаходу перевантажувальний пристрій у транспортувальному експлуатуванні підпирається на виконаному як збиральна приставка причіпному робочому агрегаті, так що переважно вага перевантажувального пристрою приймається збиральною приставкою і цим може досягатися зняття навантаження на цоколь перевантажувального пристрою. Переважно збиральній приставці при цьому придане укладальне пристосування. Тим, що перевантажувальний пристрій у транспортувальному експлуатуванні закріплюється упорним пристосуванням, забезпечується виключення його небажаних розвертань та зміщень при проїзді поворотів або нерівностей дороги. До того ж завдяки цьому може досягатися вивільнення водія сільськогосподарської збиральної машини, тим що він може тепер обмежуватися концентрацією уваги на керуванні машиною і не має підстав побоюватися розвертань та зміщень перевантажувального пристрою з його транспортувального положення. Завдяки тому, що закріплення здійснюється в зоні між відкидними бічними частинами збиральної приставки, наявний там вільний простір може, з одного боку, використовуватися для упирання перевантажувального пристрою. З іншого ж боку, навіть у випадку, якщо перевантажувальний пристрій вивільниться із свого кріплення, все одно небажаного розвертання чи зсуву його за межі 5 92600 6 транспортувальної габаритної ширини збиральної що підіймається, який простягається від подрібнюмашини не відбудеться. вального барабана 6 всередині рами шасі 3 до Для того, щоб маневреність сільськогосподаррівня вище рами шасі 3. Кабіна 4 водія знаходитьської збиральної машини із закріпленим на збирася у вуличному, відповідно, транспортувальному льній приставці перевантажувальним пристроєм положенні експлуатації майже по центру між перзберігалась, у наступному переважному виконанні шим осьовим блоком 7 і викидним каналом 5, при винаходу передбачено здійснювати закріплення цьому напрямок погляду водія 8 спрямований у таким чином, що поворотні рухи перевантажуванапрямку першого осьового блока 7. Кабіна 4 вольного пристрою у закріпленій зоні можуть виконудія встановлена на поворотному пристосуванні 9, ватися навколо горизонтальної та вертикальної яке здатне горизонтально повертатися навколо осей. вертикальної осі обертання 10. Поворотне пристоУ переважному виконанні винаходу перевансування 9 виконане як прямий поворотний важіль тажувальний пристрій у транспортованому поло11, на зовнішньому кінці якого обертово навколо женні утримується виконавчим засобом вільним вертикальної осі обертання 12 розміщена кабіна 4 від опирання в зоні збиральної приставки, так що водія. Вісь обертання 10 і поворотне пристосуванособливо для недалеких транспортувальних поїзня 9 розташовані перед викидним каналом 5, так док по громадських вулицях кріплення перевантащо при повертаннях кабіни водія на 180° навколо жувального пристрою на збиральній приставці, що викидного каналу 5 ані кабіна 4 водія, ані поворотперевозиться спільно, може не виконуватися. не пристосування 9 не стикаються з викидним каПоділом перевантажувального пристрою на налом 5, і відповідно, не перевищують відстань окремі сегменти, які з’єднані один з одним фланбезпеки. На зовнішньому кінці поворотного важеля цями, забезпечується тим, що, з одного боку, вже 11 кабіна 4 водія розміщена обертово навколо у виготовленні транспортувальна довжина перевертикальної осі 12. Це дає можливість повного вантажувального пристрою може підганятися до частково ротаційного і частково лінійного обертанпобажань споживачів і, з іншого боку, у випадку ня кабіни 4 водія навколо викидного каналу 5. передчасного зносу потрібна буде заміна лише Сільськогосподарська збиральна машина 2 у якогось окремого сегмента. До того ж при зміні на робочому експлуатуванні переважно рухається у збиральні приставки з незначною довжиною завнапрямку робочої їзди AF, та зрозуміло, що для жди можна буде здійснити пригінку довжини переманеврування вона може їздити задом у протилевантажувального пристрою. жному напрямку. Для того, щоб забезпечити аби навіть переваРама шасі 3 сільськогосподарської збиральної нтажувальні пристрої з дуже великою довжиною у машини 2 тримається на першому осьовому блоці транспортувальному експлуатуванні могли знахо7 і другому осьовому блоці 13. При цьому перший дитися в зоні причіпної збиральної приставки, в осьовий блок 7 має менші в окружності колеса 14, одному з наступних переважних рішень у подальніж колеса на другому осьовому блоці 13. В зоні ший розвиток винаходу перевантажувальний припершого осьового блока 7 знаходяться виконаний стрій виконаний телескопічним, так що при необяк двигун внутрішнього згоряння 15 привідний вухідності можна буде досягти потрібного зол 16, редуктор 17 і охолоджувальна система 18. укорочення перевантажувального пристрою. Найбільша частина ваги привідного вузла 16 леДля вивільнення від зайвого навантаження жить на першому осьовому блоці 7, при цьому водія збиральної машини передбачений керуючий центр ваги привідного вузла 16, в цілому обумовпристрій для керування переміщеннями переванлений розташуванням двигуна 15 та редуктора 17, тажувального пристрою. Переважно переміщення знаходиться приблизно на висоті першого осьовоперевантажувального пристрою за допомогою го блока 7. керуючого пристрою можуть бути керовані автомаДругому осьовому блоку 13 підпорядкований тично і/або вручну. функціональний вузол 19, який включає в себе В іншій переважній формі виконання винаходу корпус 20 живильника та виконаний в ньому канал перевантажувальному пристрою придане упорне 21 живильника. Каналу 21 живильника підпорядкопристосування для підпирання на причіпному рований робочий агрегат 24, що має несучу раму 22 і бочому агрегаті, так що гарантується, що й при виконаний більшою частиною як збиральна присзміні робочого агрегату завжди існує можливість тавка 23 великої робочої ширини. Збиральна приопирання для перевантажувального пристрою. ставка 23 складається з базової частини 40 і закріНаступні переважні форми виконання є плених на ній поворотно через точки рухомого об’єктом інших залежних пунктів формули і більш зчленування 41 бічних частин 34. Для встановлендетально пояснюються за допомогою креслення. ня зображеного на кресленні транспортувального На ньому показано: положення базова частина 40 із робочої позиції Фіг. 1 - вигляд збоку виконаної як польовий експлуатації поворотно у вертикальному напрямку подрібнювач сільськогосподарської збиральної шарнірно з’єднана на орієнтованій майже горизонмашини з причіпною збиральною приставкою та тально та поперечно до збиральної машини 2 поперевантажувальним пристроєм з частковим розворотній осі 43, при цьому під час поворотного різом функціональних вузлів. руху бічні частини 34 одночасно повертаються у Виконана на Фіг. 1 як самохідний польовий попозицію, що показує у напрямку транспортувальдрібнювач 1 сільськогосподарська збиральна маної їзди TF. По суті, базова частина 40 розташовашина 2 має раму шасі 3, на якій розташована кабіна простягненою по центру перед та над загальна 4 водія. Поряд з кабіною 4 водія на рамі шасі 3 ною шириною сільськогосподарської збиральної розташований верхній кінець викидного каналу 5, машини 2. У зображеному транспортувальному 7 92600 8 положенні бічні частини 34 розташовані перед створення належних можливостей укладення пебазовою частиною 40 і щонайменше частково ниревантажувального пристрою 29 для транспортужче неї. вальної експлуатації. На несучій рамі 22, підпорядкованій базовій Тепер тут стане в нагоді винахід, що пропонучастині 40, з верхньої сторони розташовані проється. Щоб можна було транспортувати навіть стягнені майже вертикально угору напрямні елеперевантажувальні пристрої 29 великої довжини з менти 42, виконані як напрямлячі кукурудзи. дотриманням заходів безпеки руху та дозволених Через стикувальний пристрій 25 збиральна законом габаритів, перевантажувальний пристрій приставка 23 та корпус 20 живильника з’єднані 29 під час транспортувальної експлуатації перебуодин з одним, при цьому стикувальний пристрій 25 ває в зоні причіпної збиральної приставки 23. У через горизонтально розміщений шарнірний призображеному прикладі виконання перевантажувастрій 26 з’єднаний з несучою рамою 22, що перельний пристрій 29 установлений на приданому буває у сполученні із збиральною приставкою 23, і збиральній приставці 23 укладальному пристосупри повертаннях збиральної приставки 23 із робованні 33. Переважно завдяки цьому, з одного боку, чого у транспортувальне положення експлуатації частина ваги перевантажувального пристрою 29 забезпечує зв’язок збиральної приставки 23 з корможе прийматися збиральною приставкою 23. З пусом 20 живильника, при чому сільськогосподаріншого боку, і без того будучи зчепленою із збираська збиральна машина 2 у транспортувальній льною машиною збиральна приставка 23 може експлуатації тягне за собою збиральну приставку використовуватися у транспортувальній експлуа23 за допомогою стикувального пристрою 25 у тації як зона для укладення перевантажувального напрямку транспортувальної їзди TF. пристрою 29. Для надійного транспортування пеУ розташованому після каналу 21 живильника ревантажувального пристрою 29 у верхній зоні викидному каналі 5, що проходить приблизно верукладального пристосування 33 розташований тикально, знаходяться не зображені подавальні та детально не показаний кріпильний елемент, щоб підпресовувальні валки. Після подавальних та запобігти розвертанням та зсувам перевантажувапідпресовувальних валків розташовані подрібнюльного пристрою 29 при проїзді поворотів і неріввальний барабан 6, не показаний крекінг зерна, а ностей дороги. Зокрема, перевантажувальний також наступний прискорювач 44, які приводяться пристрій 29 може бути закріплений в зоні між пов рух за допомогою привідного вузла 19. вернутими вертикально угору бічними частинами На викидному каналі 5 перевантажувальний 34 збиральної приставки 23, так що навіть у випапристрій 29, що обертається навколо вертикальної дку, якщо перевантажувальний пристрій 29 вивіосі обертання 28, фланцями з’єднаний з поворотльниться із свого кріплення, небажане розвертанним кругом 27, який додатково може бути регульоня перевантажувального пристрою 29 назовні за ваний по висоті повертанням навколо горизонтаконтур транспортувальної ширини збиральної мальної осі обертання 38. Для повертання шини 2 буде неможливим. Закріплення переванперевантажувального пристрою 29 навколо горитажувального пристрою 29 здійснюється при цьозонтальної осі обертання 38 використовується не му (тут детально не показано) таким способом, що показаний на кресленні гідроциліндр. Гідравлічний поворотні рухи перевантажувального пристрою 29 двигун 30 з вихідної сторони за допомогою в зоні кріплення можуть відбуватися тільки навкочерв’ячного колеса (не показане) захоплює поволо горизонтальної осі обертання (детально не поротний круг 27 перевантажувального пристрою 29 казано) та вертикальної осі обертання (детально і обертає його навколо вертикальної осі 28. Допусне показано), так що забезпечується достатня матимо замість гідравлічного двигуна 30 використоневреність сільськогосподарської збиральної мавувати кроковий двигун або подібні йому пристрої. шини 2 з закріпленим на збиральній приставці 23 На викидному кінці перевантажувального приперевантажувальним пристроєм 29. Допускається, строю 29 знаходиться клапан 31 кидалки, який що як укладальне пристосування використовуютьрегулюється гідроциліндром 32. Положенням клася придані базовій частині 40 виконані як напрямпана 31 може керуватися дальність викиду, тобто лячі кукурудзи напрямні елементи 42. відстань між вхідним кінцем перевантажувального Альтернативно передбачено, що перевантапристрою 29, що знаходиться на сільськогоспожувальний пристрій 29 у своєму транспортувальдарській збиральній машині 2, і точкою падіння ному положенні експлуатації може детально не потоку збираної продукції (не показана) на транспоказаним виконавчим засобом утримуватися віпортному засобі (не показаний). Якщо клапан 31 льним від опирання в зоні збиральної приставки кидалки повертається вниз, то дальність викиду 23, так що особливо для недалеких транспортувапри незмінній встановленій висоті перевантажувальних переїздів громадськими вулицями кріплення льного пристрою 29 є меншою, ніж при повернуперевантажувального пристрою 29 на причіпній тому угору клапані 31 кидалки. На основі перемін збиральній приставці 23 може бути відсутнє, а до все більших оброблюваних площин застосовупроте регламентовані законом зовнішні габарити ються все більш потужні збиральні машини 2, які при цьому будуть додержані. оснащуються так само збільшуваними за шириною Показаний у прикладі здійснення перевантазбиральними приставками 23 розміром від 10 метжувальний пристрій 29 складається з окремих сегрів і ширше. Це зумовлює також відповідне широментів 35, 36, 37, з’єднаних один з одним фланцяким збиральним приставкам 23 здовження переми. Таким способом дійова транспортувальна вантажувального пристрою 29, щоб забезпечити довжина перевантажувального пристрою 29 може надійне перевантаження збираної продукції на варіюватися відповідно до різних умов розвантатранспортний засіб. Однак це потребує так само і ження збираної сільськогосподарської продукції, 9 92600 зокрема може здійснюватися пригінка до робочої ширини і з нею пригінка перевантажувального пристрою 29 до кузова транспортного засобу, що має контейнери. Крім того, у випадку зносу здійснюється переважно лише заміна зношеного сегмента 35, 36, 37. Згідно з винаходом перевантажувальний пристрій 29 може бути виконаний телескопічно зсувним, чим забезпечується, що навіть перевантажувальні пристрої 29 з дуже великою довжиною у транспортувальній експлуатації можуть знаходитися в зоні причіпної збиральної приставки 23, так що при необхідності може швидко досягатися потрібне для транспортувальної експлуатації укорочення перевантажувального пристрою 29. Конструкція та спосіб функціонування телескопічно зсувного перевантажувального пристрою 29 повідомлені щодо цього у патентній заявці DE 10211706 А1, на зміст публікації якої тут безпосередньо робиться посилання і яка, отже, повинна стати складовою частиною опису цього винаходу, що заявляється. Для зменшення навантаження на водія 8 збиральній машині 2 приданий детально тут не показаний керуючий пристрій для керування переміщеннями перевантажувального пристрою 29. Переважно за допомогою керуючого пристрою переміщення перевантажувального пристрою 29, наприклад, з позиції робочої експлуатації в позицію транспортувальної експлуатації і навпаки керуються автоматично і/або вручну. Крім того, допустимо, що перевантажувальному пристрою 29 може бути придане упорне пристосування 39 для опирання на причіпному робочому агрегаті 24, так що забезпечується, що також при зміні робочого агрегату 24 існує постійна можливість опирання для перевантажувального пристрою 29 і проводиться безпечна транспортувальна експлуатація з дотриманням регламентованих законом габаритів незалежно від виду та розміру збиральної приставки 23. У прикладі виконання опирання здійснюється на поверненій майже вертикально угору базовій частині 40 збиральної приставки 23. В межах компетенції кожного фахівця надається можливість варіювати описаний винахід не показаними тут способами або застосовувати в інших, аналогічних показаним випадках використання, щоб досягти описаних результатів, не виходячи при цьому за рамки винаходу. 10 Перелік посилальних позначень 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 AF TF Самохідний польовий подрібнювач Сільськогосподарська збиральна машина Рама шасі Кабіна водія Викидний канал Подрібнювальний барабан Осьовий блок Водій Поворотне пристосування Вертикальна вісь обертання Поворотний важіль Вертикальна вісь обертання Другий осьовий блок Колеса Двигун внутрішнього згоряння Привідний вузол Редуктор Охолоджувальна система Функціональний вузол Корпус живильника Канал живильника Несуча рама Збиральна приставка Робочий агрегат Стикувальний пристрій Шарнірний пристрій Поворотний круг Вертикальна вісь обертання Перевантажувальний пристрій Гідравлічний двигун Клапан кидалки Гідроциліндр Укладальне пристосування Бічна частина Сегмент Сегмент Сегмент Горизонтальна вісь Упорне пристосування Базова частина Точка рухомого зчленування Напрямний елемент Вісь повороту Наступний прискорювач Напрямок робочої їзди Напрямок транспортувальної їзди 11 Комп’ютерна верстка Д. Шеверун 92600 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFarm harvesting machine with overloading device
Автори англійськоюHaffert Andreas, Frerichs Ludger, Erdmann Hubert
Назва патенту російськоюСельскохозяйственная уборочная машина с перегрузочным устройством
Автори російськоюХафферт Андреас, Фрерихс Людгер, Эрдманн Хуберт
МПК / Мітки
МПК: A01B 73/00, A01D 43/00
Мітки: перевантажувальним, машина, пристроєм, збиральна, сільськогосподарська
