Пристрій для дозованого звуження діаметра трубчастих біологічних об’єктів

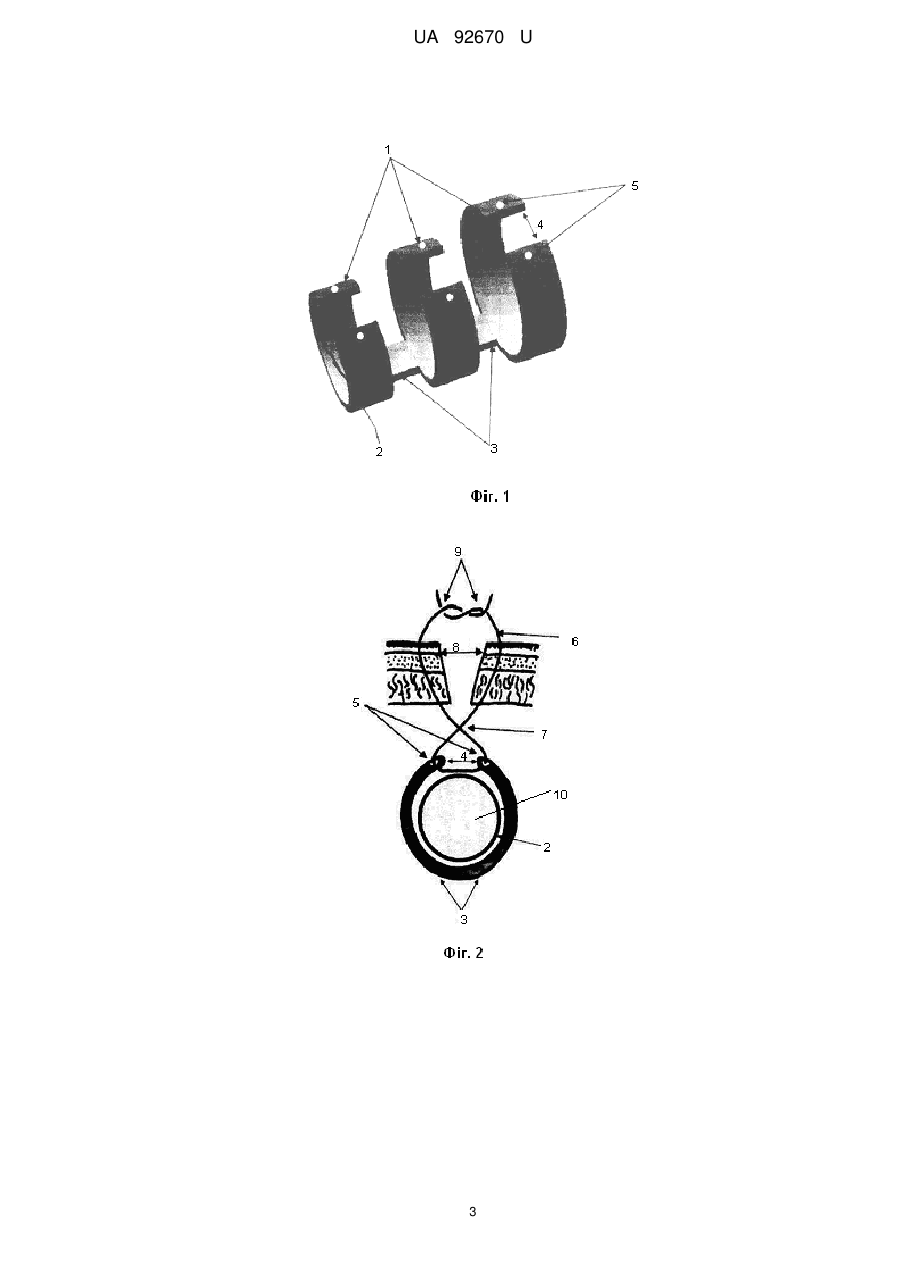

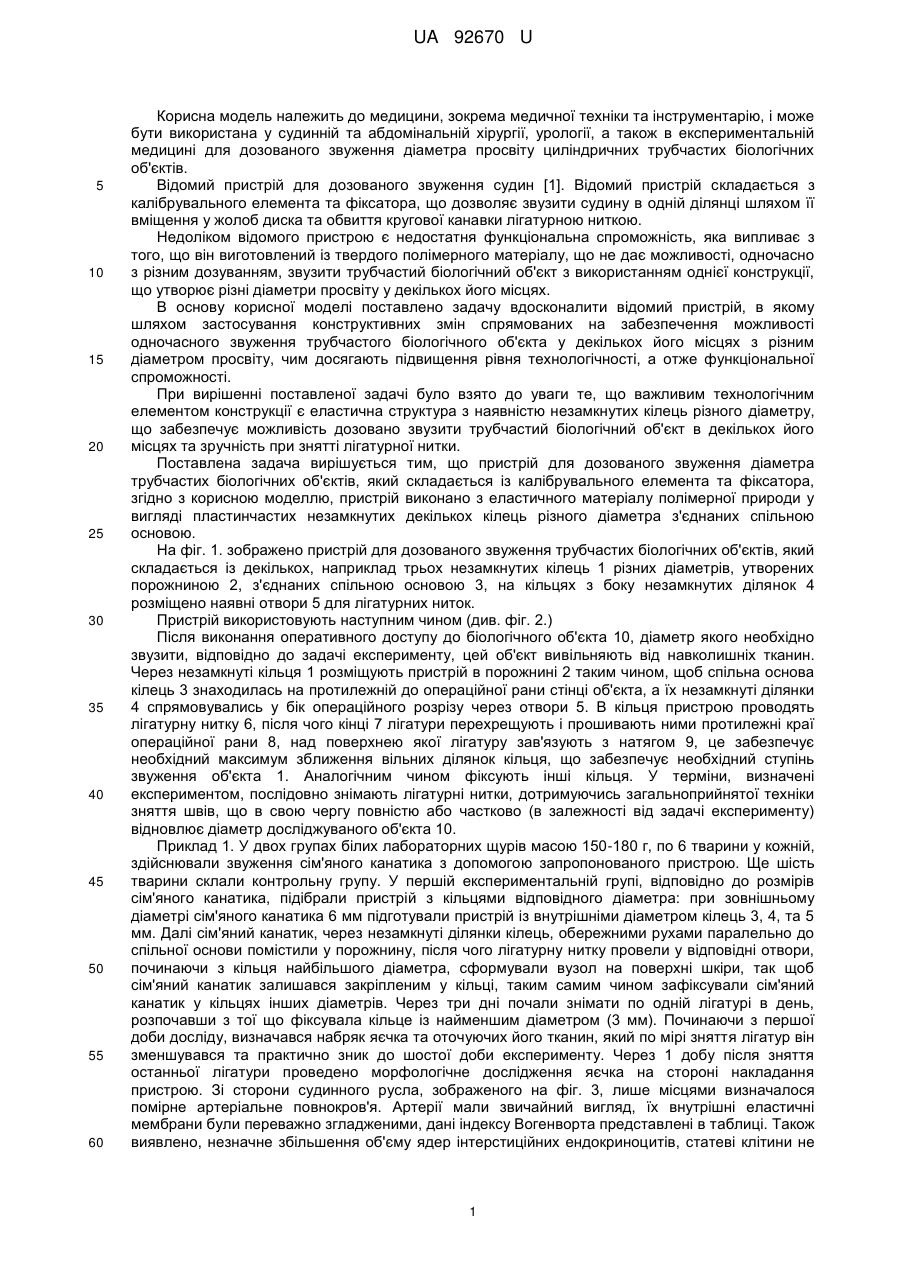

Реферат: Пристрій для дозованого звуження діаметра трубчастих біологічних об'єктів складається з калібрувального елемента та фіксатора. Пристрій виконано з еластичного матеріалу полімерної природи у вигляді пластинчастих незамкнутих декількох кілець різного діаметра, з'єднаних спільною основою. UA 92670 U (54) ПРИСТРІЙ ДЛЯ ДОЗОВАНОГО ЗВУЖЕННЯ ДІАМЕТРА ТРУБЧАСТИХ БІОЛОГІЧНИХ ОБ'ЄКТІВ UA 92670 U UA 92670 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, зокрема медичної техніки та інструментарію, і може бути використана у судинній та абдомінальній хірургії, урології, а також в експериментальній медицині для дозованого звуження діаметра просвіту циліндричних трубчастих біологічних об'єктів. Відомий пристрій для дозованого звуження судин [1]. Відомий пристрій складається з калібрувального елемента та фіксатора, що дозволяє звузити судину в одній ділянці шляхом її вміщення у жолоб диска та обвиття кругової канавки лігатурною ниткою. Недоліком відомого пристрою є недостатня функціональна спроможність, яка випливає з того, що він виготовлений із твердого полімерного матеріалу, що не дає можливості, одночасно з різним дозуванням, звузити трубчастий біологічний об'єкт з використанням однієї конструкції, що утворює різні діаметри просвіту у декількох його місцях. В основу корисної моделі поставлено задачу вдосконалити відомий пристрій, в якому шляхом застосування конструктивних змін спрямованих на забезпечення можливості одночасного звуження трубчастого біологічного об'єкта у декількох його місцях з різним діаметром просвіту, чим досягають підвищення рівня технологічності, а отже функціональної спроможності. При вирішенні поставленої задачі було взято до уваги те, що важливим технологічним елементом конструкції є еластична структура з наявністю незамкнутих кілець різного діаметру, що забезпечує можливість дозовано звузити трубчастий біологічний об'єкт в декількох його місцях та зручність при знятті лігатурної нитки. Поставлена задача вирішується тим, що пристрій для дозованого звуження діаметра трубчастих біологічних об'єктів, який складається із калібрувального елемента та фіксатора, згідно з корисною моделлю, пристрій виконано з еластичного матеріалу полімерної природи у вигляді пластинчастих незамкнутих декількох кілець різного діаметра з'єднаних спільною основою. На фіг. 1. зображено пристрій для дозованого звуження трубчастих біологічних об'єктів, який складається із декількох, наприклад трьох незамкнутих кілець 1 різних діаметрів, утворених порожниною 2, з'єднаних спільною основою 3, на кільцях з боку незамкнутих ділянок 4 розміщено наявні отвори 5 для лігатурних ниток. Пристрій використовують наступним чином (див. фіг. 2.) Після виконання оперативного доступу до біологічного об'єкта 10, діаметр якого необхідно звузити, відповідно до задачі експерименту, цей об'єкт вивільняють від навколишніх тканин. Через незамкнуті кільця 1 розміщують пристрій в порожнині 2 таким чином, щоб спільна основа кілець 3 знаходилась на протилежній до операційної рани стінці об'єкта, а їх незамкнуті ділянки 4 спрямовувались у бік операційного розрізу через отвори 5. В кільця пристрою проводять лігатурну нитку 6, після чого кінці 7 лігатури перехрещують і прошивають ними протилежні краї операційної рани 8, над поверхнею якої лігатуру зав'язують з натягом 9, це забезпечує необхідний максимум зближення вільних ділянок кільця, що забезпечує необхідний ступінь звуження об'єкта 1. Аналогічним чином фіксують інші кільця. У терміни, визначені експериментом, послідовно знімають лігатурні нитки, дотримуючись загальноприйнятої техніки зняття швів, що в свою чергу повністю або частково (в залежності від задачі експерименту) відновлює діаметр досліджуваного об'єкта 10. Приклад 1. У двох групах білих лабораторних щурів масою 150-180 г, по 6 тварини у кожній, здійснювали звуження сім'яного канатика з допомогою запропонованого пристрою. Ще шість тварини склали контрольну групу. У першій експериментальній групі, відповідно до розмірів сім'яного канатика, підібрали пристрій з кільцями відповідного діаметра: при зовнішньому діаметрі сім'яного канатика 6 мм підготували пристрій із внутрішніми діаметром кілець 3, 4, та 5 мм. Далі сім'яний канатик, через незамкнуті ділянки кілець, обережними рухами паралельно до спільної основи помістили у порожнину, після чого лігатурну нитку провели у відповідні отвори, починаючи з кільця найбільшого діаметра, сформували вузол на поверхні шкіри, так щоб сім'яний канатик залишався закріпленим у кільці, таким самим чином зафіксували сім'яний канатик у кільцях інших діаметрів. Через три дні почали знімати по одній лігатурі в день, розпочавши з тої що фіксувала кільце із найменшим діаметром (3 мм). Починаючи з першої доби досліду, визначався набряк яєчка та оточуючих його тканин, який по мірі зняття лігатур він зменшувався та практично зник до шостої доби експерименту. Через 1 добу після зняття останньої лігатури проведено морфологічне дослідження яєчка на стороні накладання пристрою. Зі сторони судинного русла, зображеного на фіг. 3, лише місцями визначалося помірне артеріальне повнокров'я. Артерії мали звичайний вигляд, їх внутрішні еластичні мембрани були переважно згладженими, дані індексу Вогенворта представлені в таблиці. Також виявлено, незначне збільшення об'єму ядер інтерстиційних ендокриноцитів, статеві клітини не 1 UA 92670 U 5 10 відторгнуті від підтримуючих. У другій експериментальній групі протягом трьох днів звужували діаметр сім'яного канатика лише до 3 мм у одному місці, шляхом накладання лігатурної нитки. Починаючи з першої доби експерименту, визначалось збільшення яєчка на стороні втручання, набряк оточуючих його тканин, який утримувався до завершення досліду. На третю добу лігатуру зняли. Провели гістологічне дослідження яєчка через одну добу після зняття лігатури на стороні втручання. Зі сторони судинного русла, зображеного на фіг. 4, спостерігалося досить виражене венозне повнокров'я, яке виникло на тлі підвищення тонусу стінок і зменшення пропускної здатності артерій, що підтверджувалось зростанням у них індексу Вогенворта (див. табл.), а також посиленням звивистості їх внутрішніх еластичних мембран. Виявлені зміни що проявились, збільшенням об'єму ядер клітин Лейдіга, розширенням власної оболонки сім'яних канальців, масове відторгнення статевих клітин від підтримуючих. Таблиця Порівняльна характеристика відмінностей морфофункціонального стану яєчок щурів в нормі, при стенозі сім'яного кантика. Відновлення прохідності сім'яного канатика (індекс Вогенворта) Тривалість При використанні відомого При звуженні з допомогою Три дні Спостереження Контроль пристрою запропонованого пристрою стенозу Тип судин 2й день 3й день 1 й день 1й день 2й день 3й день без без без корекції корекція корекція корекція корекції корекції Артерії середнього 159,11±2,14 173±2,08 182,12±3,07 179±3,12 165±2,83 168,05±2,97 162±2,32 153±2,11 калібру Артерії дрібного 315,19±5,18 351±4,38 367,07±6,12 353±5,96 338±5,43 367,07±6,12 321±5,78 312±4,13 калібру 15 20 Таким чином використання запропонованого пристрою, на відміну від найближчого аналога, дає змогу дозовано звузити трубчастий біологічний у декількох місцях з використанням однієї конструкції, що забезпечує меншу травматичність та вищу оперативність при створенні умов для відновлення попереднього діаметру трубчастого біологічного об'єкта. Джерело інформації, яке слід взяти до уваги: 1. Патент України № 60262, МПК (2011.01) А61М 5/00. Пристрій для дозованого звуження судин / Герасимюк І.Є., Пилипко І.В., Островська Л.О.; заявник і патентовласник Тернопільський державний медичний університет ім. І.Я. Горбачевського. - № u201015339; заявл. 20.12.2010; опуб. 10.06.2011, Бюл. №11, ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Пристрій для дозованого звуження діаметра трубчастих біологічних об'єктів, який складається з калібрувального елемента та фіксатора, який відрізняється тим, що пристрій виконано з еластичного матеріалу полімерної природи у вигляді пластинчастих незамкнутих декількох кілець різного діаметра, з'єднаних спільною основою. 2 UA 92670 U 3 UA 92670 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
