Спосіб цифрового визначення напрямку стабілізації суміщення фарб в аркушевих друкарських машинах

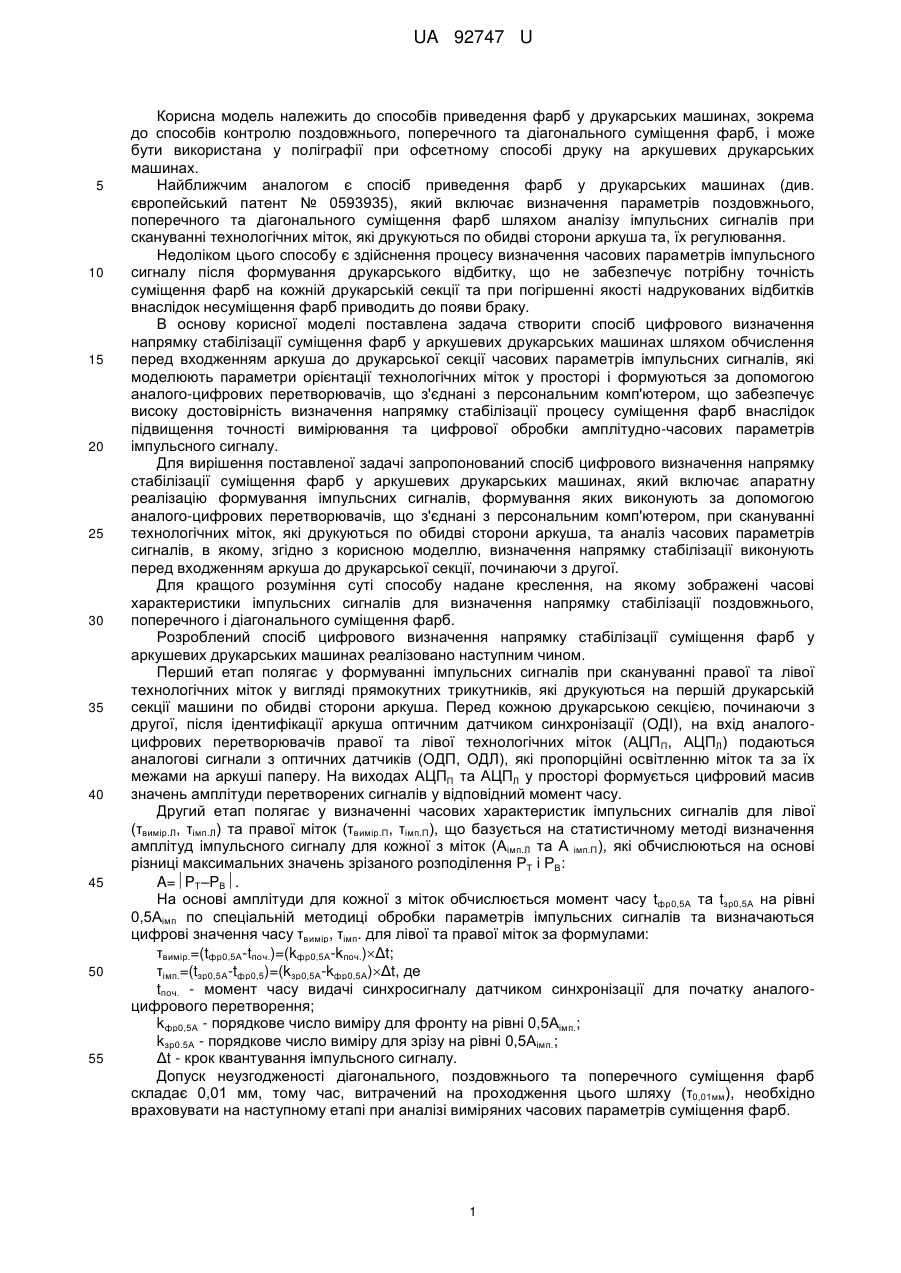

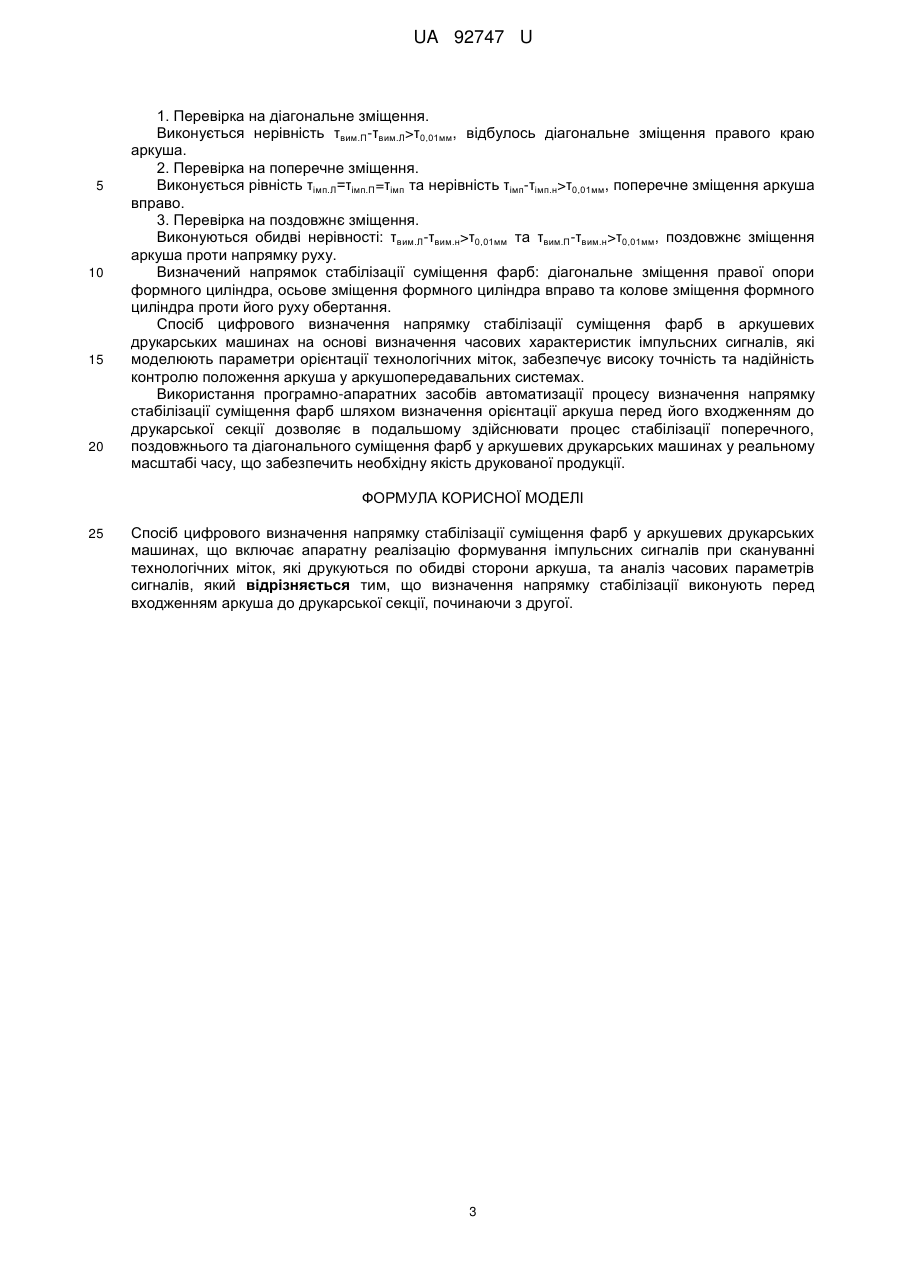

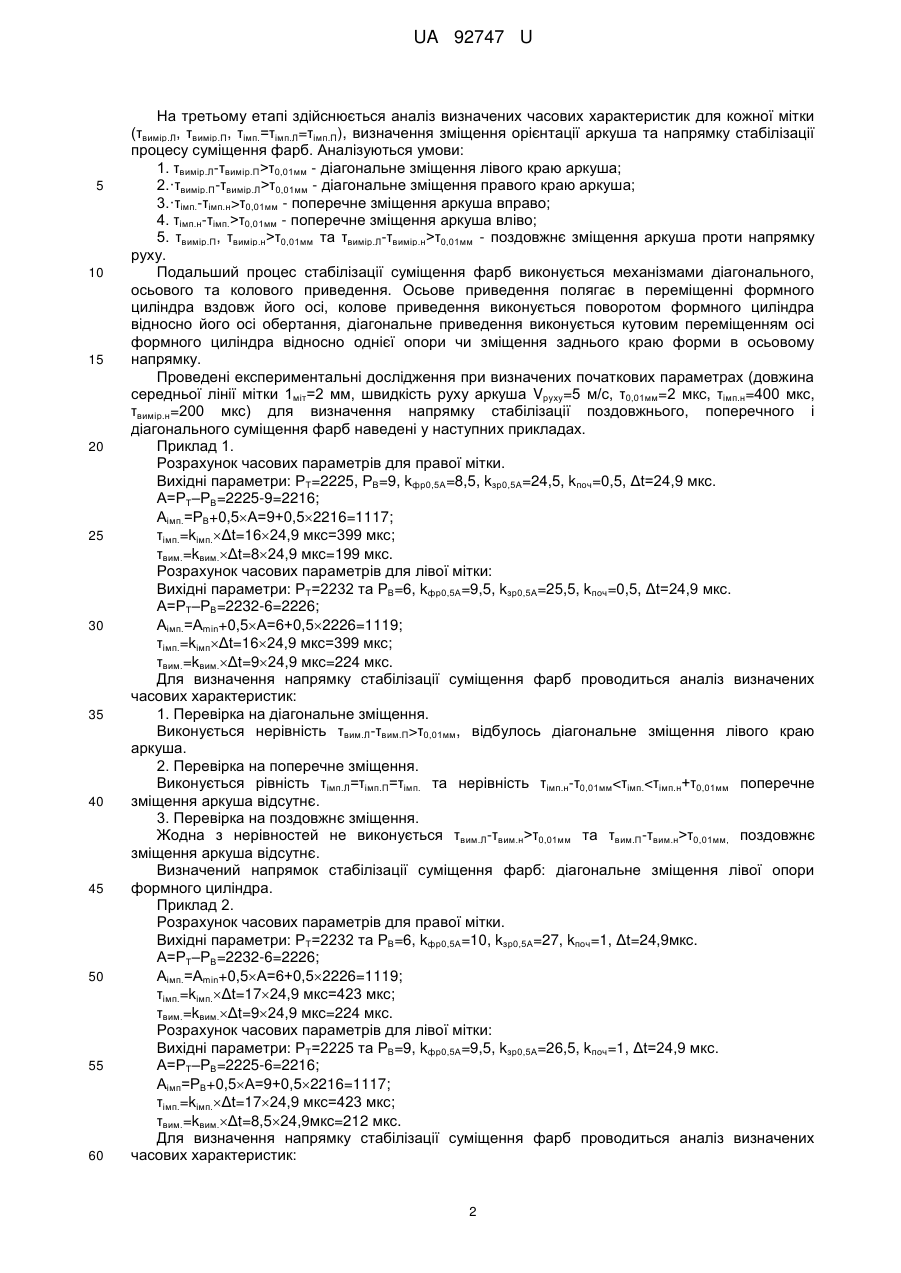

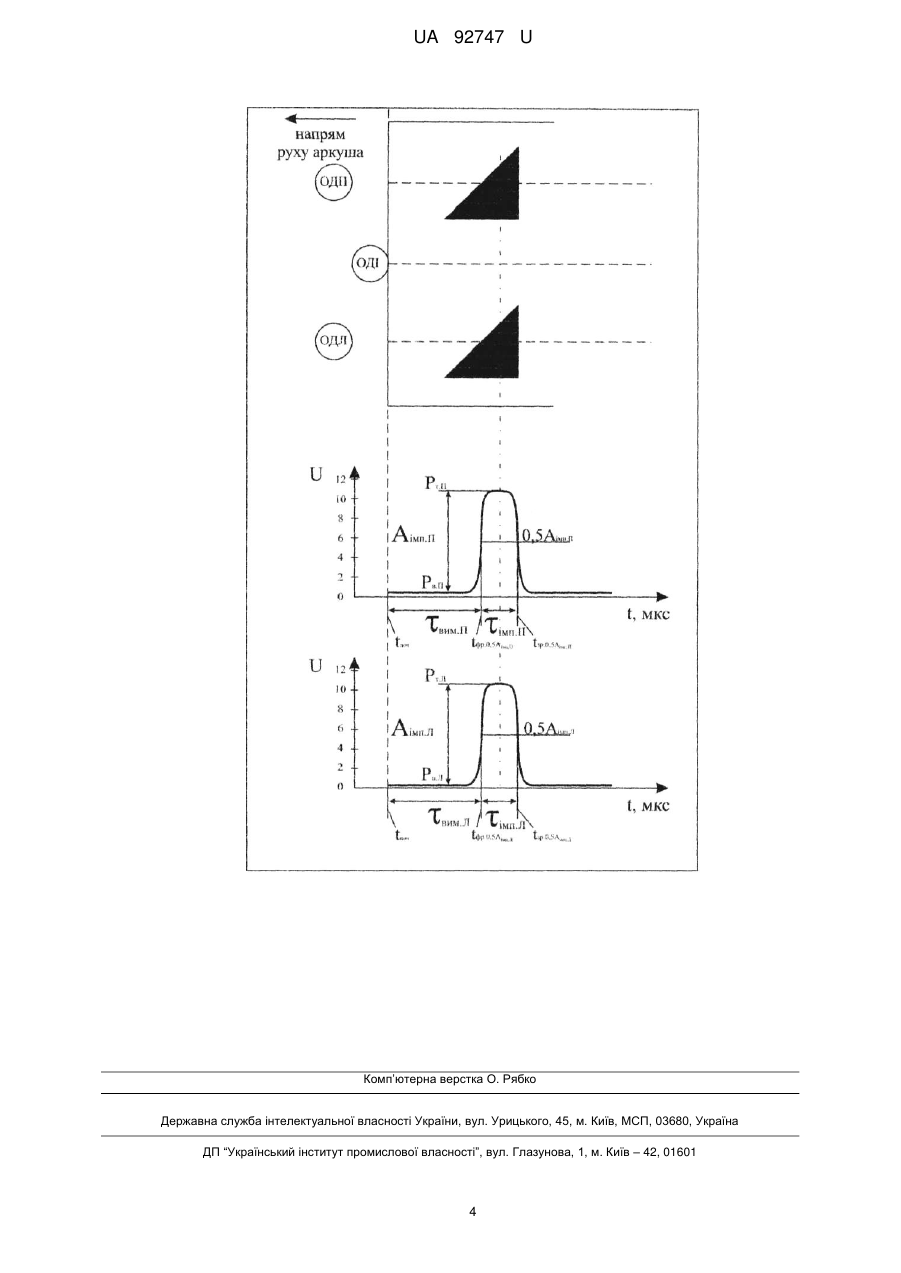

Реферат: Спосіб цифрового визначення напрямку стабілізації суміщення фарб у аркушевих друкарських машинах включає апаратну реалізацію формування імпульсних сигналів при скануванні технологічних міток, які друкуються по обидві сторони аркуша, та аналіз часових параметрів сигналів. Визначення напрямку стабілізації виконують перед входженням аркуша до друкарської секції, починаючи з другої. UA 92747 U (12) UA 92747 U UA 92747 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до способів приведення фарб у друкарських машинах, зокрема до способів контролю поздовжнього, поперечного та діагонального суміщення фарб, і може бути використана у поліграфії при офсетному способі друку на аркушевих друкарських машинах. Найближчим аналогом є спосіб приведення фарб у друкарських машинах (див. європейський патент № 0593935), який включає визначення параметрів поздовжнього, поперечного та діагонального суміщення фарб шляхом аналізу імпульсних сигналів при скануванні технологічних міток, які друкуються по обидві сторони аркуша та, їх регулювання. Недоліком цього способу є здійснення процесу визначення часових параметрів імпульсного сигналу після формування друкарського відбитку, що не забезпечує потрібну точність суміщення фарб на кожній друкарській секції та при погіршенні якості надрукованих відбитків внаслідок несуміщення фарб приводить до появи браку. В основу корисної моделі поставлена задача створити спосіб цифрового визначення напрямку стабілізації суміщення фарб у аркушевих друкарських машинах шляхом обчислення перед входженням аркуша до друкарської секції часових параметрів імпульсних сигналів, які моделюють параметри орієнтації технологічних міток у просторі і формуються за допомогою аналого-цифрових перетворювачів, що з'єднані з персональним комп'ютером, що забезпечує високу достовірність визначення напрямку стабілізації процесу суміщення фарб внаслідок підвищення точності вимірювання та цифрової обробки амплітудно-часових параметрів імпульсного сигналу. Для вирішення поставленої задачі запропонований спосіб цифрового визначення напрямку стабілізації суміщення фарб у аркушевих друкарських машинах, який включає апаратну реалізацію формування імпульсних сигналів, формування яких виконують за допомогою аналого-цифрових перетворювачів, що з'єднані з персональним комп'ютером, при скануванні технологічних міток, які друкуються по обидві сторони аркуша, та аналіз часових параметрів сигналів, в якому, згідно з корисною моделлю, визначення напрямку стабілізації виконують перед входженням аркуша до друкарської секції, починаючи з другої. Для кращого розуміння суті способу надане креслення, на якому зображені часові характеристики імпульсних сигналів для визначення напрямку стабілізації поздовжнього, поперечного і діагонального суміщення фарб. Розроблений спосіб цифрового визначення напрямку стабілізації суміщення фарб у аркушевих друкарських машинах реалізовано наступним чином. Перший етап полягає у формуванні імпульсних сигналів при скануванні правої та лівої технологічних міток у вигляді прямокутних трикутників, які друкуються на першій друкарській секції машини по обидві сторони аркуша. Перед кожною друкарською секцією, починаючи з другої, після ідентифікації аркуша оптичним датчиком синхронізації (ОДІ), на вхід аналогоцифрових перетворювачів правої та лівої технологічних міток (АЦП П, АЦПЛ) подаються аналогові сигнали з оптичних датчиків (ОДП, ОДЛ), які пропорційні освітленню міток та за їх межами на аркуші паперу. На виходах АЦПП та АЦПЛ у просторі формується цифровий масив значень амплітуди перетворених сигналів у відповідний момент часу. Другий етап полягає у визначенні часових характеристик імпульсних сигналів для лівої (τвимір.Л, τімп.Л) та правої міток (τвимір.П, τімп.П), що базується на статистичному методі визначення амплітуд імпульсного сигналу для кожної з міток (Αімп.Л та Α імп.П), які обчислюються на основі різниці максимальних значень зрізаного розподілення РТ і РВ: A=PТ–PВ. На основі амплітуди для кожної з міток обчислюється момент часу tфр0,5А та tзр0,5А на рівні 0,5Аімп по спеціальній методиці обробки параметрів імпульсних сигналів та визначаються цифрові значення часу τвимір, τімп. для лівої та правої міток за формулами: τвимір.=(tфр0,5А-tпоч.)=(kфр0,5А-kпоч.)Δt; τімп.=(tзр0,5А-tфр0,5)=(kзр0,5А-kфр0,5А)Δt, де tпоч. - момент часу видачі синхросигналу датчиком синхронізації для початку аналогоцифрового перетворення; kфр0,5А - порядкове число виміру для фронту на рівні 0,5Аімп.; kзр0.5А - порядкове число виміру для зрізу на рівні 0,5Аімп.; Δt - крок квантування імпульсного сигналу. Допуск неузгодженості діагонального, поздовжнього та поперечного суміщення фарб складає 0,01 мм, тому час, витрачений на проходження цього шляху (τ0,01мм), необхідно враховувати на наступному етапі при аналізі виміряних часових параметрів суміщення фарб. 1 UA 92747 U 5 10 15 20 25 30 35 40 45 50 55 60 На третьому етапі здійснюється аналіз визначених часових характеристик для кожної мітки (τвимір.Л, τвимір.П, τімп.=τімп.Л=τімп.П), визначення зміщення орієнтації аркуша та напрямку стабілізації процесу суміщення фарб. Аналізуються умови: 1. τвимір.Л-τвимір.П>τ0,01мм - діагональне зміщення лівого краю аркуша; 2.·τвимір.П-τвимір.Л>τ0,01мм - діагональне зміщення правого краю аркуша; 3.·τімп.-τімп.н>τ0,01мм - поперечне зміщення аркуша вправо; 4. τімп.н-τімп.>τ0,01мм - поперечне зміщення аркуша вліво; 5. τвимір.П, τвимір.н>τ0,01мм та τвимір.Л-τвимір.н>τ0,01мм - поздовжнє зміщення аркуша проти напрямку руху. Подальший процес стабілізації суміщення фарб виконується механізмами діагонального, осьового та колового приведення. Осьове приведення полягає в переміщенні формного циліндра вздовж його осі, колове приведення виконується поворотом формного циліндра відносно його осі обертання, діагональне приведення виконується кутовим переміщенням осі формного циліндра відносно однієї опори чи зміщення заднього краю форми в осьовому напрямку. Проведені експериментальні дослідження при визначених початкових параметрах (довжина середньої лінії мітки 1міт=2 мм, швидкість руху аркуша Vруху=5 м/с, τ0,01мм=2 мкс, τімп.н=400 мкс, τвимір.н=200 мкс) для визначення напрямку стабілізації поздовжнього, поперечного і діагонального суміщення фарб наведені у наступних прикладах. Приклад 1. Розрахунок часових параметрів для правої мітки. Вихідні параметри: РТ=2225, РВ=9, kфр0,5А=8,5, kзр0,5А=24,5, kпоч=0,5, Δt=24,9 мкс. А=РТ–РВ=2225-9=2216; Аімп.=РВ+0,5А=9+0,52216=1117; τімп.=kімп.Δt=1624,9 мкс=399 мкс; τвим.=kвим.Δt=824,9 мкс=199 мкс. Розрахунок часових параметрів для лівої мітки: Вихідні параметри: РТ=2232 та РВ=6, kфр0,5А=9,5, kзр0,5А=25,5, kпоч=0,5, Δt=24,9 мкс. А=РТ–РВ=2232-6=2226; Аімп.=Аmin+0,5А=6+0,52226=1119; τімп.=kімпΔt=1624,9 мкс=399 мкс; τвим.=kвим.Δt=924,9 мкс=224 мкс. Для визначення напрямку стабілізації суміщення фарб проводиться аналіз визначених часових характеристик: 1. Перевірка на діагональне зміщення. Виконується нерівність τвим.Л-τвим.П>τ0,01мм, відбулось діагональне зміщення лівого краю аркуша. 2. Перевірка на поперечне зміщення. Виконується рівність τімп.Л=τімп.П=τімп. та нерівність τімп.н-τ0,01ммτ0,01мм, поздовжнє зміщення аркуша відсутнє. Визначений напрямок стабілізації суміщення фарб: діагональне зміщення лівої опори формного циліндра. Приклад 2. Розрахунок часових параметрів для правої мітки. Вихідні параметри: РТ=2232 та РВ=6, kфр0,5А=10, kзр0,5А=27, kпоч=1, Δt=24,9мкс. А=РТ–РВ=2232-6=2226; Аімп.=Аmin+0,5А=6+0,52226=1119; τімп.=kімп.Δt=1724,9 мкс=423 мкс; τвим.=kвим.Δt=924,9 мкс=224 мкс. Розрахунок часових параметрів для лівої мітки: Вихідні параметри: РТ=2225 та РВ=9, kфр0,5А=9,5, kзр0,5А=26,5, kпоч=1, Δt=24,9 мкс. А=РТ–РВ=2225-6=2216; Аімп=РВ+0,5А=9+0,52216=1117; τімп.=kімп.Δt=1724,9 мкс=423 мкс; τвим.=kвим.Δt=8,524,9мкс=212 мкс. Для визначення напрямку стабілізації суміщення фарб проводиться аналіз визначених часових характеристик: 2 UA 92747 U 5 10 15 20 1. Перевірка на діагональне зміщення. Виконується нерівність τвим.П-τвим.Л>τ0,01мм, відбулось діагональне зміщення правого краю аркуша. 2. Перевірка на поперечне зміщення. Виконується рівність τімп.Л=τімп.П=τімп та нерівність τімп-τімп.н>τ0,01мм, поперечне зміщення аркуша вправо. 3. Перевірка на поздовжнє зміщення. Виконуються обидві нерівності: τвим.Л-τвим.н>τ0,01мм та τвим.П-τвим.н>τ0,01мм, поздовжнє зміщення аркуша проти напрямку руху. Визначений напрямок стабілізації суміщення фарб: діагональне зміщення правої опори формного циліндра, осьове зміщення формного циліндра вправо та колове зміщення формного циліндра проти його руху обертання. Спосіб цифрового визначення напрямку стабілізації суміщення фарб в аркушевих друкарських машинах на основі визначення часових характеристик імпульсних сигналів, які моделюють параметри орієнтації технологічних міток, забезпечує високу точність та надійність контролю положення аркуша у аркушопередавальних системах. Використання програмно-апаратних засобів автоматизації процесу визначення напрямку стабілізації суміщення фарб шляхом визначення орієнтації аркуша перед його входженням до друкарської секції дозволяє в подальшому здійснювати процес стабілізації поперечного, поздовжнього та діагонального суміщення фарб у аркушевих друкарських машинах у реальному масштабі часу, що забезпечить необхідну якість друкованої продукції. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Спосіб цифрового визначення напрямку стабілізації суміщення фарб у аркушевих друкарських машинах, що включає апаратну реалізацію формування імпульсних сигналів при скануванні технологічних міток, які друкуються по обидві сторони аркуша, та аналіз часових параметрів сигналів, який відрізняється тим, що визначення напрямку стабілізації виконують перед входженням аркуша до друкарської секції, починаючи з другої. 3 UA 92747 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
