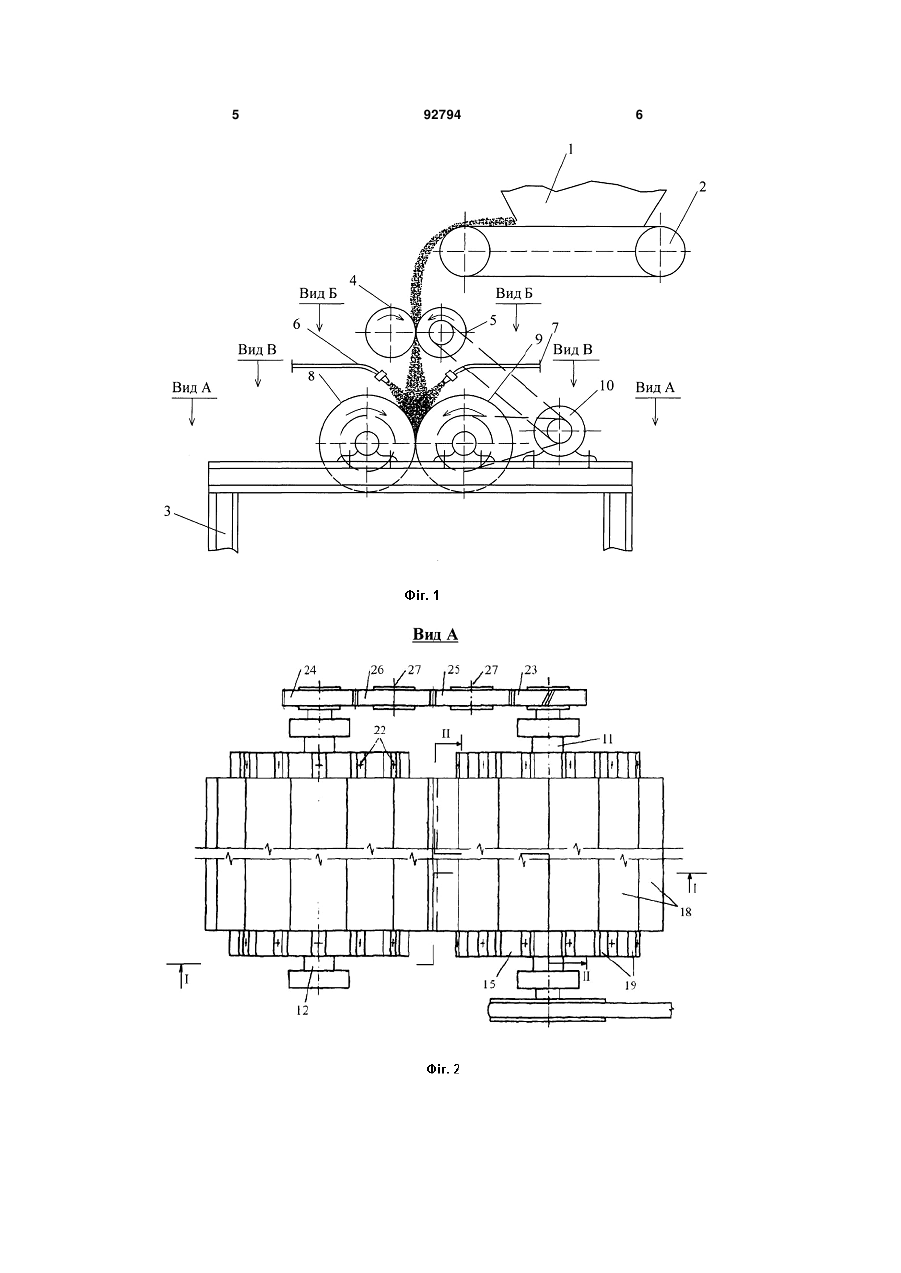

Метальний пристрій для укладання та ущільнення бетонних сумішей

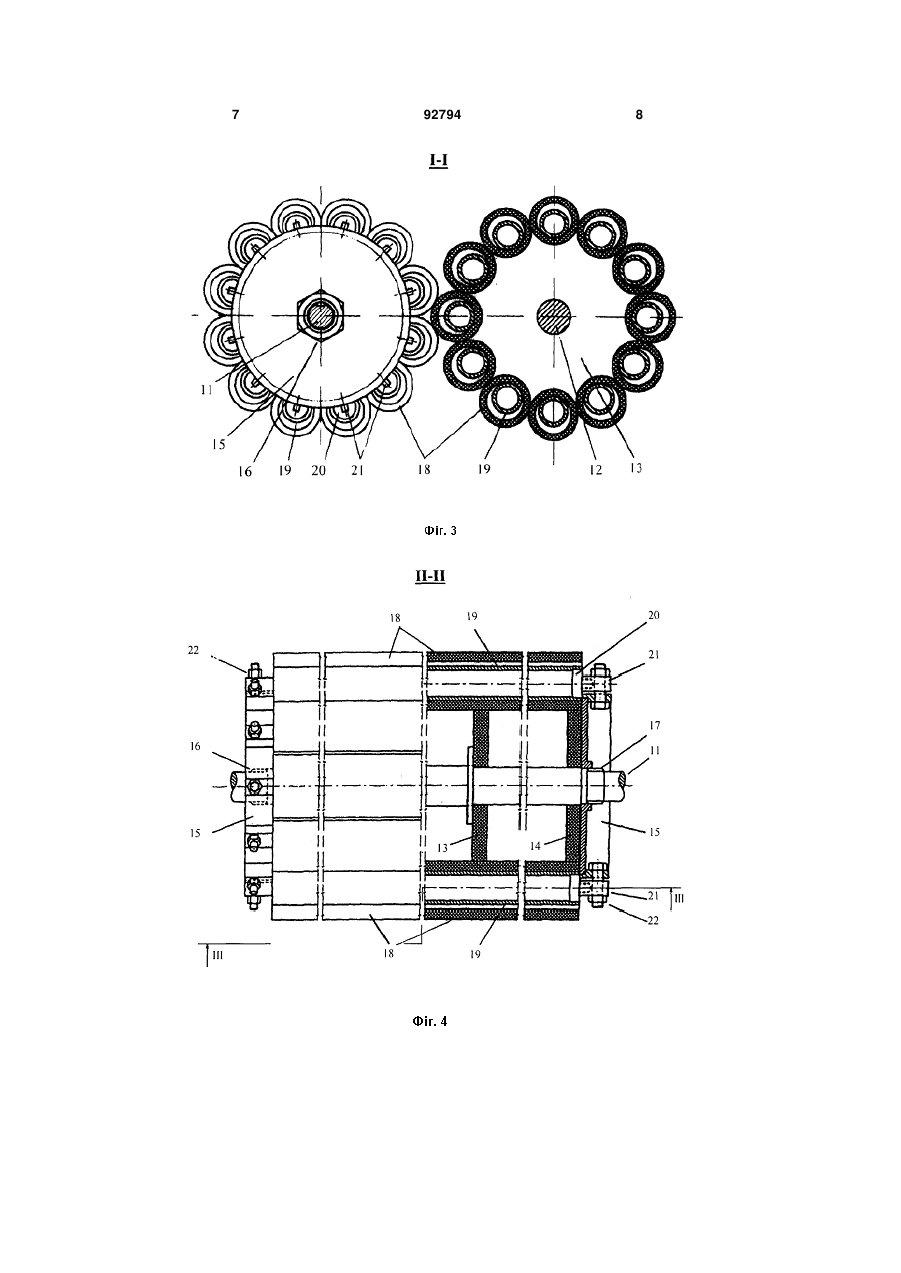

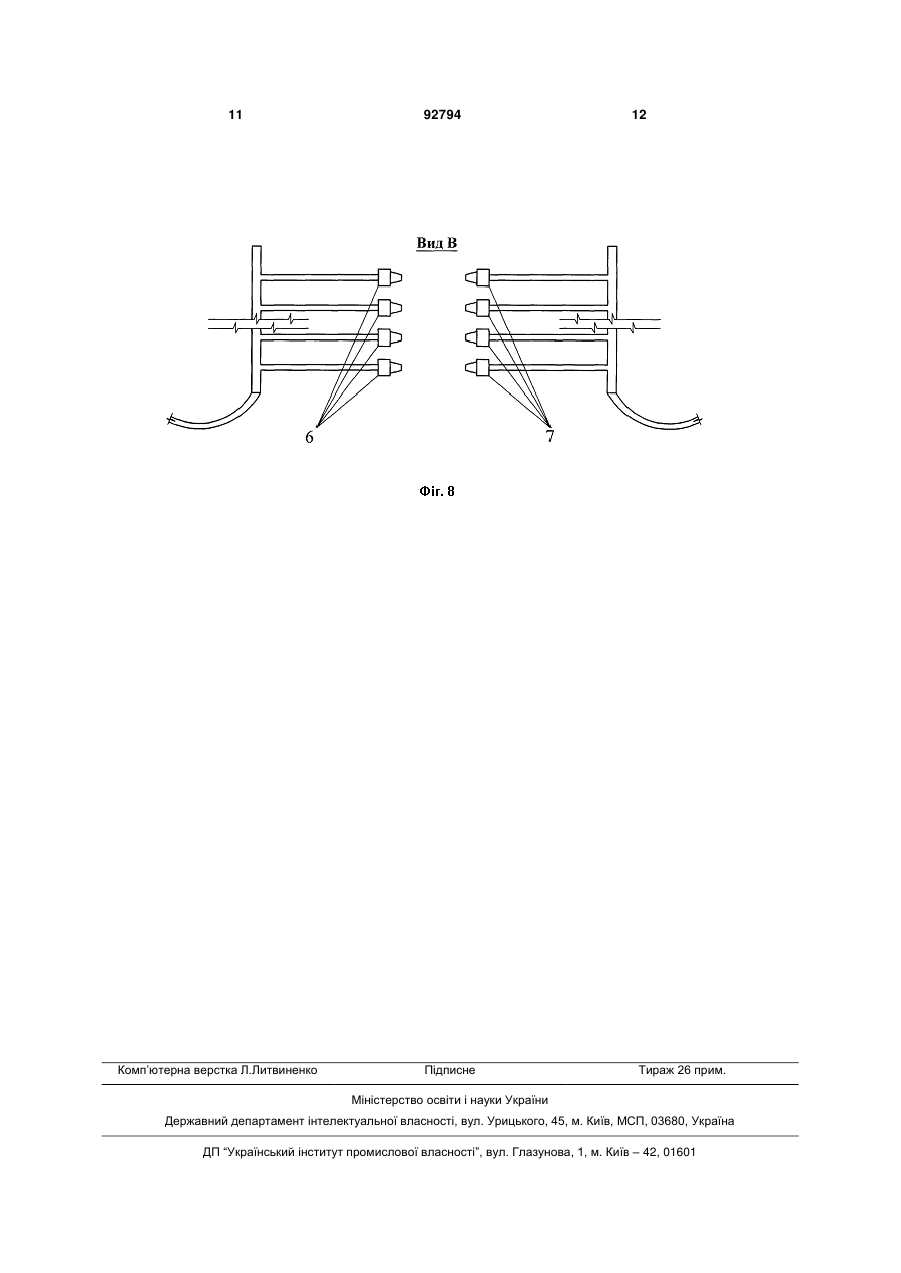

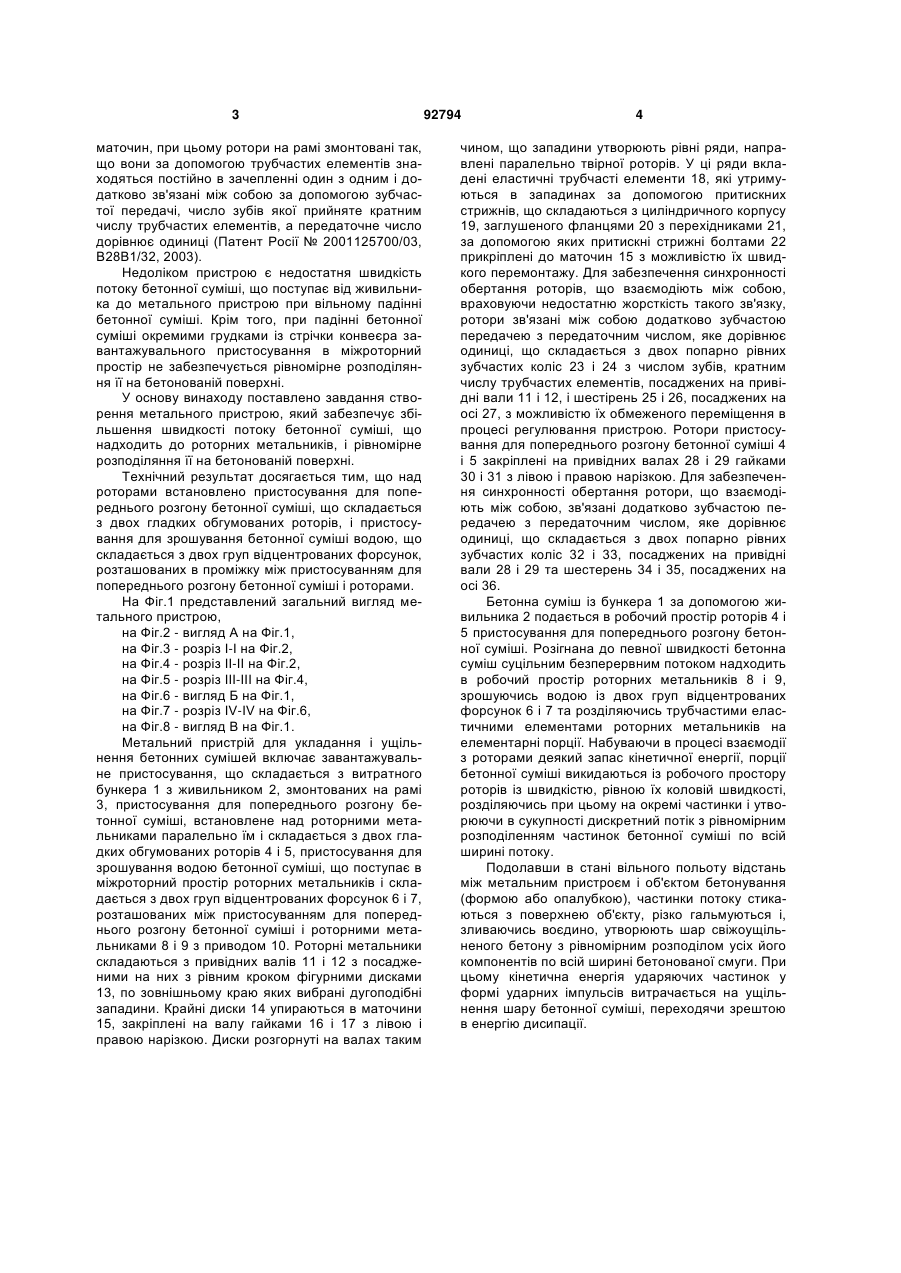

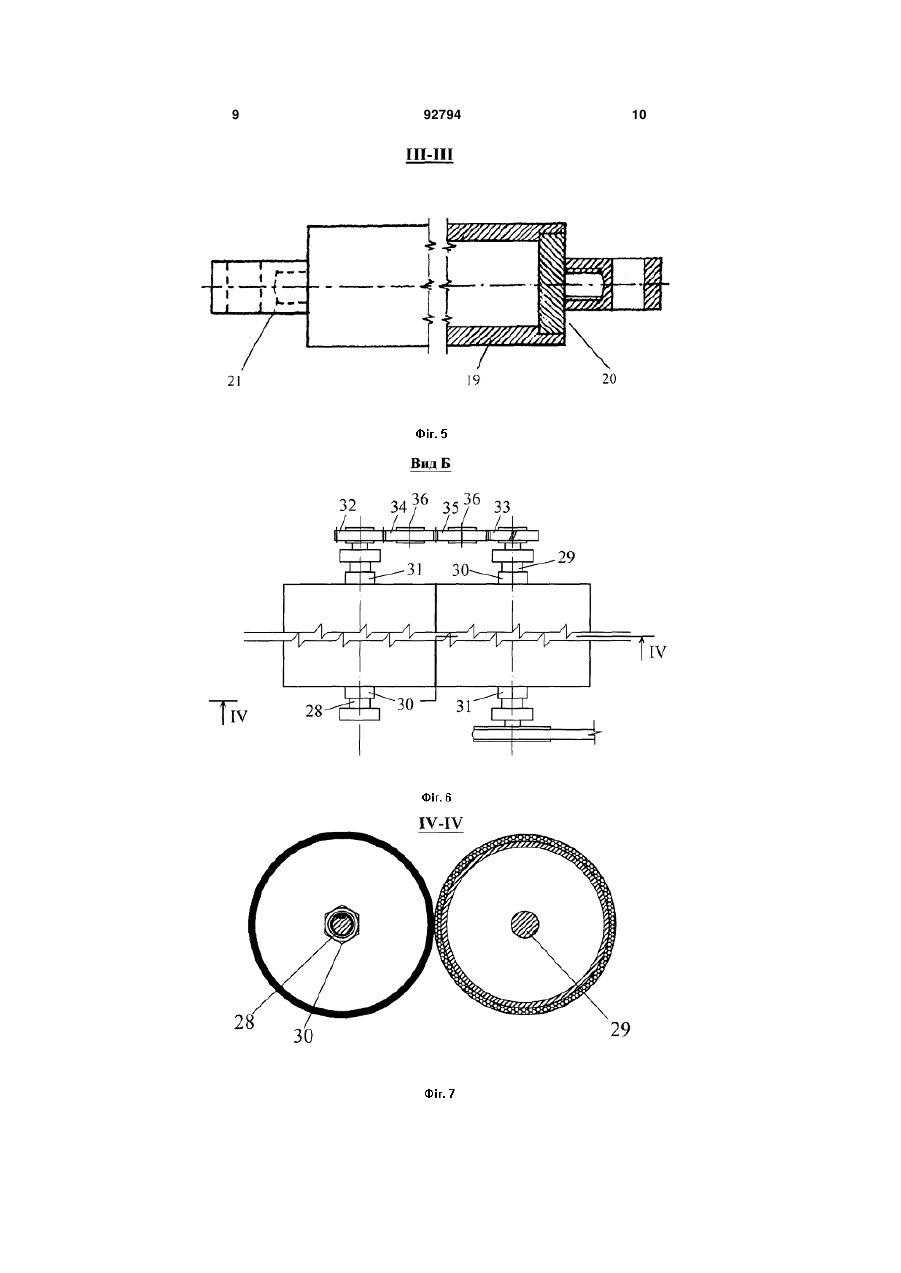

Метальний пристрій для укладання та ущільнення бетонних сумішей, що містить два ротори, змонтованих на рамі, і завантажувальне обладнання, кожен ротор виконаний у вигляді групи фігурних дисків, на краях яких по всьому колу у формі дуг вибрані западини, причому диски посаджені на привідному валу з рівним кроком так, що крайні диски упираються в маточини, закріплені на валу гайками з правою і лівою нарізкою, а в загальній сукупності диски розгорнуті таким чином, C2 2 (19) 1 3 маточин, при цьому ротори на рамі змонтовані так, що вони за допомогою трубчастих елементів знаходяться постійно в зачепленні один з одним і додатково зв'язані між собою за допомогою зубчастої передачі, число зубів якої прийняте кратним числу трубчастих елементів, а передаточне число дорівнює одиниці (Патент Росії № 2001125700/03, В28В1/32, 2003). Недоліком пристрою є недостатня швидкість потоку бетонної суміші, що поступає від живильника до метального пристрою при вільному падінні бетонної суміші. Крім того, при падінні бетонної суміші окремими грудками із стрічки конвеєра завантажувального пристосування в міжроторний простір не забезпечується рівномірне розподіляння її на бетонованій поверхні. У основу винаходу поставлено завдання створення метального пристрою, який забезпечує збільшення швидкості потоку бетонної суміші, що надходить до роторних метальників, і рівномірне розподіляння її на бетонованій поверхні. Технічний результат досягається тим, що над роторами встановлено пристосування для попереднього розгону бетонної суміші, що складається з двох гладких обгумованих роторів, і пристосування для зрошування бетонної суміші водою, що складається з двох груп відцентрованих форсунок, розташованих в проміжку між пристосуванням для попереднього розгону бетонної суміші і роторами. На Фіг.1 представлений загальний вигляд метального пристрою, на Фіг.2 - вигляд А на Фіг.1, на Фіг.3 - розріз І-І на Фіг.2, на Фіг.4 - розріз ІІ-ІІ на Фіг.2, на Фіг.5 - розріз ІІІ-ІІІ на Фіг.4, на Фіг.6 - вигляд Б на Фіг.1, на Фіг.7 - розріз IV-IV на Фіг.6, на Фіг.8 - вигляд В на Фіг.1. Метальний пристрій для укладання і ущільнення бетонних сумішей включає завантажувальне пристосування, що складається з витратного бункера 1 з живильником 2, змонтованих на рамі 3, пристосування для попереднього розгону бетонної суміші, встановлене над роторними метальниками паралельно їм і складається з двох гладких обгумованих роторів 4 і 5, пристосування для зрошування водою бетонної суміші, що поступає в міжроторний простір роторних метальників і складається з двох груп відцентрованих форсунок 6 і 7, розташованих між пристосуванням для попереднього розгону бетонної суміші і роторними метальниками 8 і 9 з приводом 10. Роторні метальники складаються з привідних валів 11 і 12 з посадженими на них з рівним кроком фігурними дисками 13, по зовнішньому краю яких вибрані дугоподібні западини. Крайні диски 14 упираються в маточини 15, закріплені на валу гайками 16 і 17 з лівою і правою нарізкою. Диски розгорнуті на валах таким 92794 4 чином, що западини утворюють рівні ряди, направлені паралельно твірної роторів. У ці ряди вкладені еластичні трубчасті елементи 18, які утримуються в западинах за допомогою притискних стрижнів, що складаються з циліндричного корпусу 19, заглушеного фланцями 20 з перехідниками 21, за допомогою яких притискні стрижні болтами 22 прикріплені до маточин 15 з можливістю їх швидкого перемонтажу. Для забезпечення синхронності обертання роторів, що взаємодіють між собою, враховуючи недостатню жорсткість такого зв'язку, ротори зв'язані між собою додатково зубчастою передачею з передаточним числом, яке дорівнює одиниці, що складається з двох попарно рівних зубчастих коліс 23 і 24 з числом зубів, кратним числу трубчастих елементів, посаджених на привідні вали 11 і 12, і шестірень 25 і 26, посаджених на осі 27, з можливістю їх обмеженого переміщення в процесі регулювання пристрою. Ротори пристосування для попереднього розгону бетонної суміші 4 і 5 закріплені на привідних валах 28 і 29 гайками 30 і 31 з лівою і правою нарізкою. Для забезпечення синхронності обертання ротори, що взаємодіють між собою, зв'язані додатково зубчастою передачею з передаточним числом, яке дорівнює одиниці, що складається з двох попарно рівних зубчастих коліс 32 і 33, посаджених на привідні вали 28 і 29 та шестерень 34 і 35, посаджених на осі 36. Бетонна суміш із бункера 1 за допомогою живильника 2 подається в робочий простір роторів 4 і 5 пристосування для попереднього розгону бетонної суміші. Розігнана до певної швидкості бетонна суміш суцільним безперервним потоком надходить в робочий простір роторних метальників 8 і 9, зрошуючись водою із двох груп відцентрованих форсунок 6 і 7 та розділяючись трубчастими еластичними елементами роторних метальників на елементарні порції. Набуваючи в процесі взаємодії з роторами деякий запас кінетичної енергії, порції бетонної суміші викидаються із робочого простору роторів із швидкістю, рівною їх коловій швидкості, розділяючись при цьому на окремі частинки і утворюючи в сукупності дискретний потік з рівномірним розподіленням частинок бетонної суміші по всій ширині потоку. Подолавши в стані вільного польоту відстань між метальним пристроєм і об'єктом бетонування (формою або опалубкою), частинки потоку стикаються з поверхнею об'єкту, різко гальмуються і, зливаючись воєдино, утворюють шар свіжоущільненого бетону з рівномірним розподілом усіх його компонентів по всій ширині бетонованої смуги. При цьому кінетична енергія ударяючих частинок у формі ударних імпульсів витрачається на ущільнення шару бетонної суміші, переходячи зрештою в енергію дисипації. 5 92794 6 7 92794 8 9 92794 10 11 Комп’ютерна верстка Л.Литвиненко 92794 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
