Експрес-метод визначення вогнезахисних властивостей покриття та якості оброблення деревини

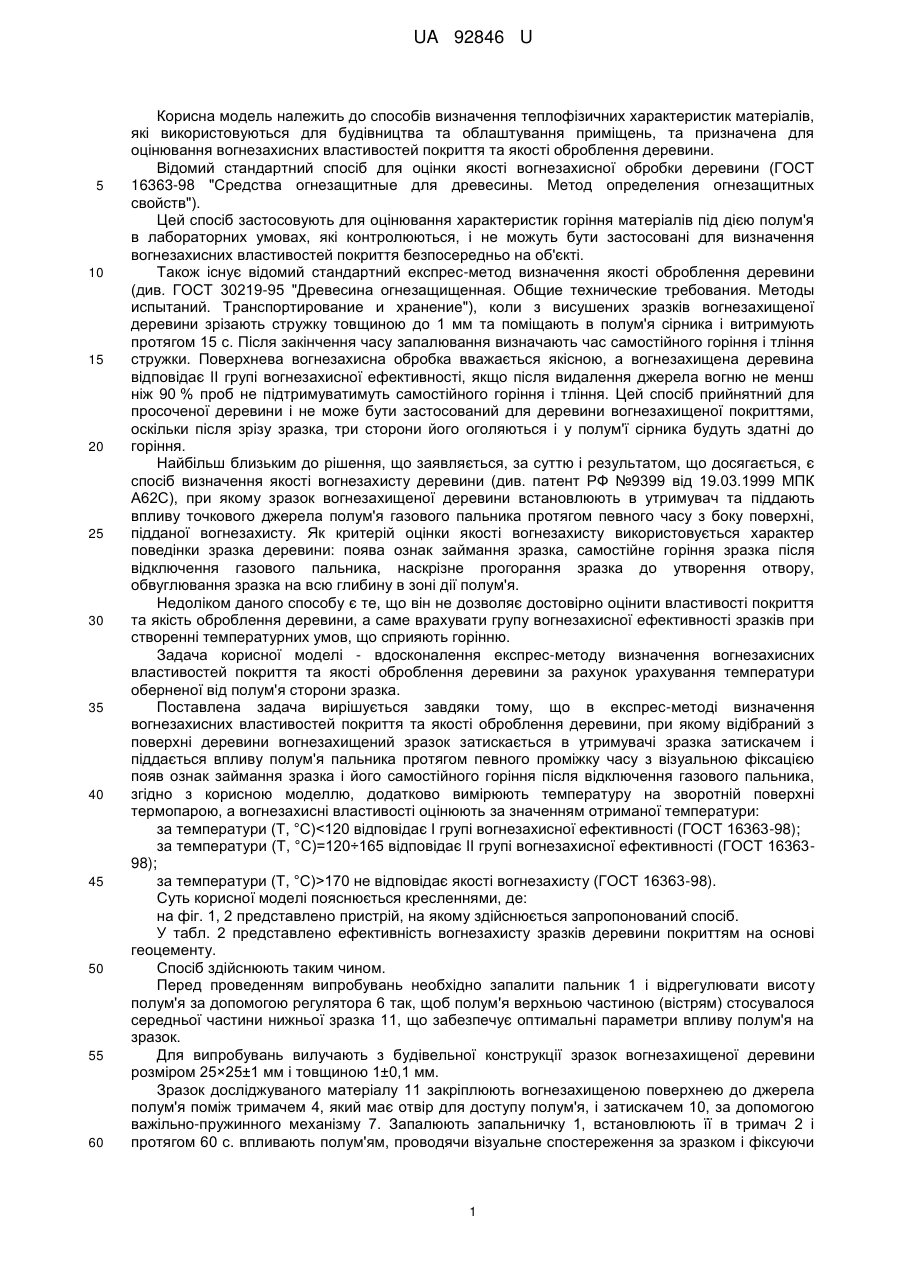

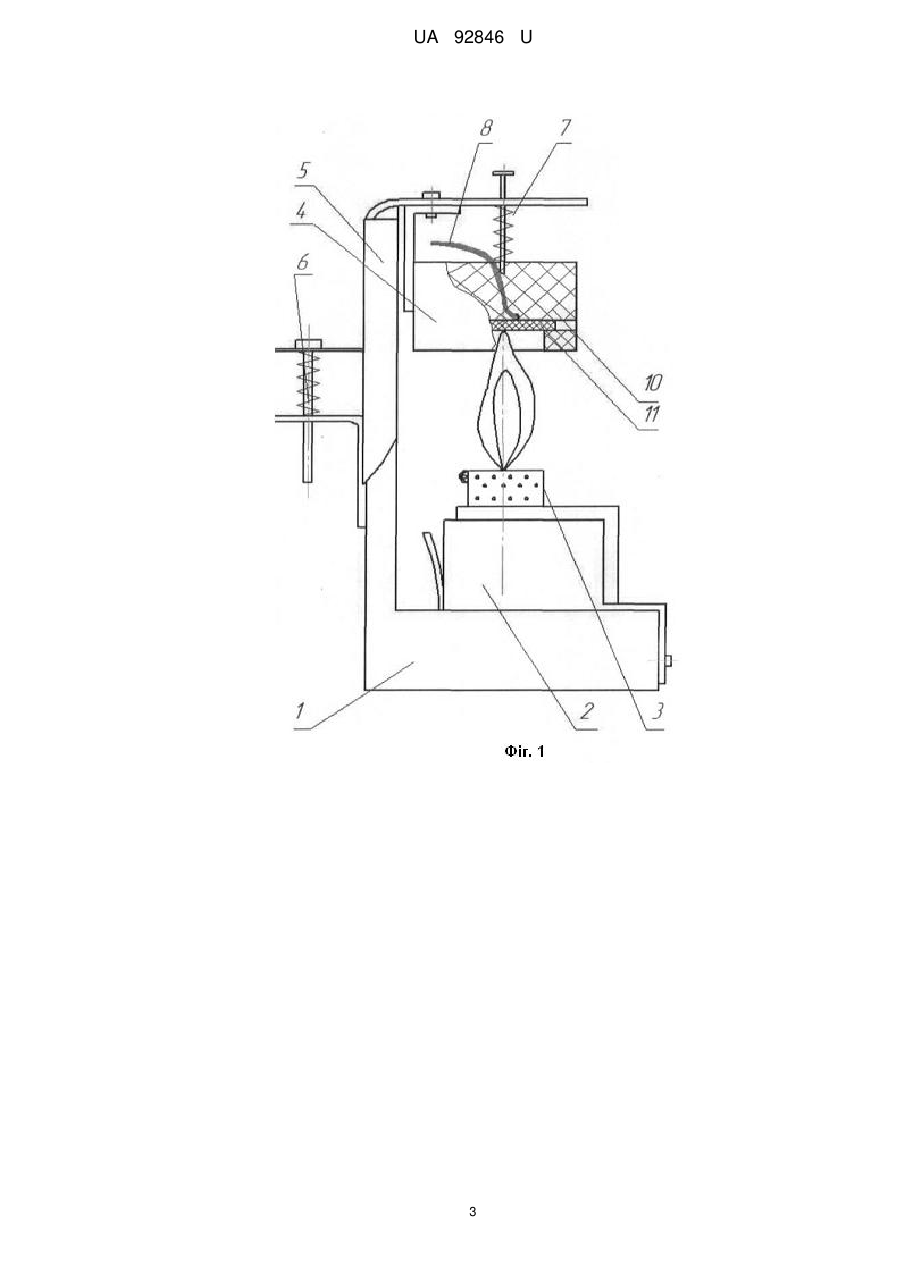

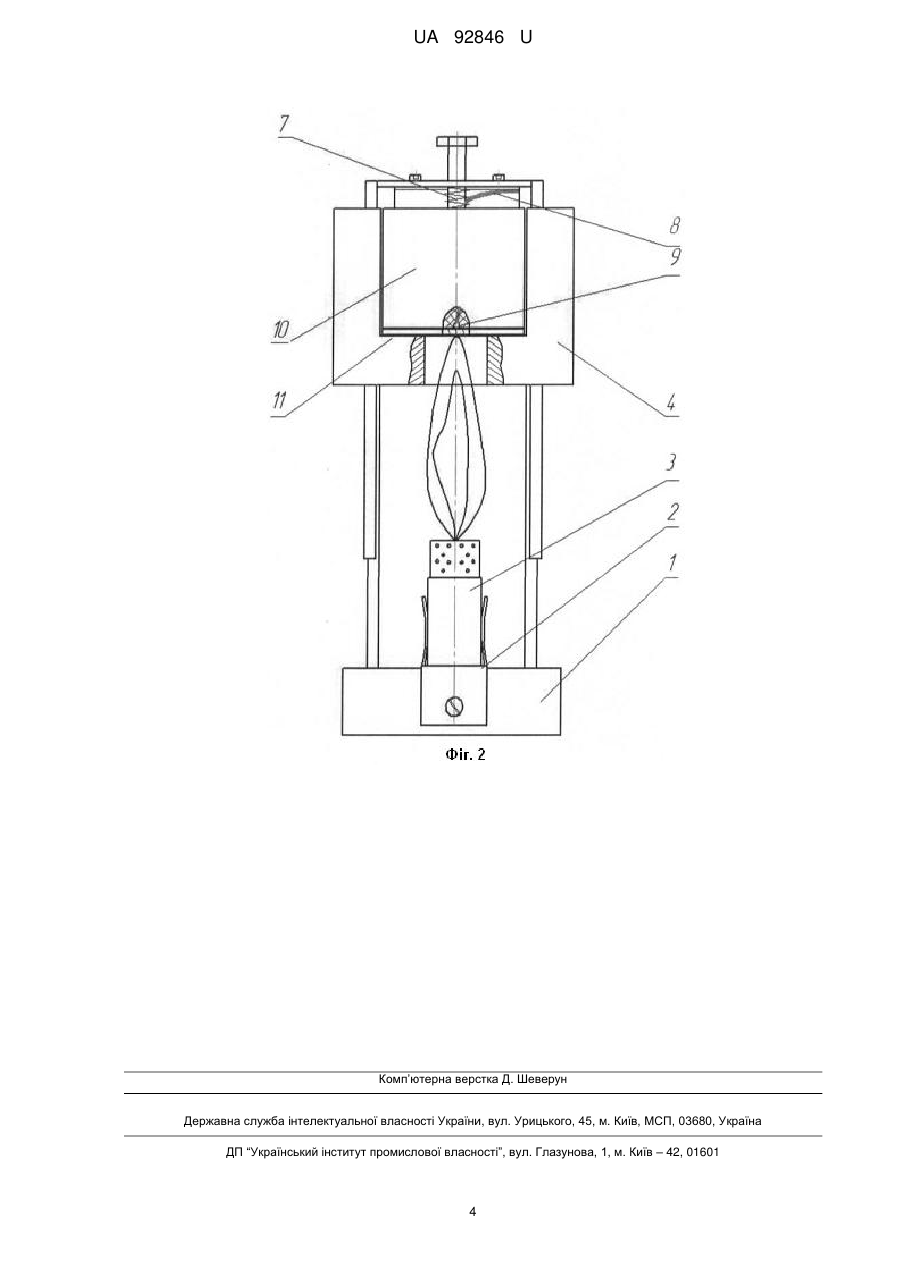

Реферат: Експрес-метод визначення вогнезахисних властивостей покриття та якості оброблення деревини, при якому відібраний з поверхні деревини вогнезахищений зразок затискається в утримувачі зразка затискачем і піддається впливу полум'я пальника протягом певного проміжку часу з візуальною фіксацією появ ознак займання зразка і його самостійного горіння після відключення газового пальника. Додатково вимірюють температуру на зворотній поверхні термопарою, а вогнезахисні властивості оцінюють за значенням отриманої температури. UA 92846 U (12) UA 92846 U UA 92846 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до способів визначення теплофізичних характеристик матеріалів, які використовуються для будівництва та облаштування приміщень, та призначена для оцінювання вогнезахисних властивостей покриття та якості оброблення деревини. Відомий стандартний спосіб для оцінки якості вогнезахисної обробки деревини (ГОСТ 16363-98 "Средства огнезащитные для древесины. Метод определения огнезащитных свойств"). Цей спосіб застосовують для оцінювання характеристик горіння матеріалів під дією полум'я в лабораторних умовах, які контролюються, і не можуть бути застосовані для визначення вогнезахисних властивостей покриття безпосередньо на об'єкті. Також існує відомий стандартний експрес-метод визначення якості оброблення деревини (див. ГОСТ 30219-95 "Древесина огнезащищенная. Общие технические требования. Методы испытаний. Транспортирование и хранение"), коли з висушених зразків вогнезахищеної деревини зрізають стружку товщиною до 1 мм та поміщають в полум'я сірника і витримують протягом 15 с. Після закінчення часу запалювання визначають час самостійного горіння і тління стружки. Поверхнева вогнезахисна обробка вважається якісною, а вогнезахищена деревина відповідає II групі вогнезахисної ефективності, якщо після видалення джерела вогню не менш ніж 90 % проб не підтримуватимуть самостійного горіння і тління. Цей спосіб прийнятний для просоченої деревини і не може бути застосований для деревини вогнезахищеної покриттями, оскільки після зрізу зразка, три сторони його оголяються і у полум'ї сірника будуть здатні до горіння. Найбільш близьким до рішення, що заявляється, за суттю і результатом, що досягається, є спосіб визначення якості вогнезахисту деревини (див. патент РФ №9399 від 19.03.1999 МПК А62С), при якому зразок вогнезахищеної деревини встановлюють в утримувач та піддають впливу точкового джерела полум'я газового пальника протягом певного часу з боку поверхні, підданої вогнезахисту. Як критерій оцінки якості вогнезахисту використовується характер поведінки зразка деревини: поява ознак займання зразка, самостійне горіння зразка після відключення газового пальника, наскрізне прогорання зразка до утворення отвору, обвуглювання зразка на всю глибину в зоні дії полум'я. Недоліком даного способу є те, що він не дозволяє достовірно оцінити властивості покриття та якість оброблення деревини, а саме врахувати групу вогнезахисної ефективності зразків при створенні температурних умов, що сприяють горінню. Задача корисної моделі - вдосконалення експрес-методу визначення вогнезахисних властивостей покриття та якості оброблення деревини за рахунок урахування температури оберненої від полум'я сторони зразка. Поставлена задача вирішується завдяки тому, що в експрес-методі визначення вогнезахисних властивостей покриття та якості оброблення деревини, при якому відібраний з поверхні деревини вогнезахищений зразок затискається в утримувачі зразка затискачем і піддається впливу полум'я пальника протягом певного проміжку часу з візуальною фіксацією появ ознак займання зразка і його самостійного горіння після відключення газового пальника, згідно з корисною моделлю, додатково вимірюють температуру на зворотній поверхні термопарою, а вогнезахисні властивості оцінюють за значенням отриманої температури: за температури (Т, °C)170 не відповідає якості вогнезахисту (ГОСТ 16363-98). Суть корисної моделі пояснюється кресленнями, де: на фіг. 1, 2 представлено пристрій, на якому здійснюється запропонований спосіб. У табл. 2 представлено ефективність вогнезахисту зразків деревини покриттям на основі геоцементу. Спосіб здійснюють таким чином. Перед проведенням випробувань необхідно запалити пальник 1 і відрегулювати висоту полум'я за допомогою регулятора 6 так, щоб полум'я верхньою частиною (вістрям) стосувалося середньої частини нижньої зразка 11, що забезпечує оптимальні параметри впливу полум'я на зразок. Для випробувань вилучають з будівельної конструкції зразок вогнезахищеної деревини розміром 25×25±1 мм і товщиною 1±0,1 мм. Зразок досліджуваного матеріалу 11 закріплюють вогнезахищеною поверхнею до джерела полум'я поміж тримачем 4, який має отвір для доступу полум'я, і затискачем 10, за допомогою важільно-пружинного механізму 7. Запалюють запальничку 1, встановлюють її в тримач 2 і протягом 60 с. впливають полум'ям, проводячи візуальне спостереження за зразком і фіксуючи 1 UA 92846 U 5 10 температуру на зворотній поверхні термопарою 8, приєднаною до мультиметра (на кресленні не показано). Після чого запальничку 1 вимикають. Зразок витримують в камері до повного охолодження (до кімнатної температури) та видаляють з тримача. Корпус утримувача зразка 4 та затискач 10 виготовлений з керамічного високотемпературного теплоізоляційного матеріалу. Спочатку були проведені випробування необроблених зразків деревини. При дії полум'я на необроблені зразки за короткий проміжок часу відбувалось різке збільшення температури на необігрівній поверхні та наскрізне обвуглювання. Потім були проведені випробування зразків, які були оброблені вогнезахисним покриттям. Після дії пальника на зразки вогнезахищеної деревини було встановлено відсутність наскрізного обвуглювання та низький темп підвищення температури (див. табл. 1). Таблиця 1 Час випробування , с Температура не обігрівної поверхні, °C Зразки деревини необроблені 1 60 186 2 60 216 3 60 194 Зразки деревини і вогнезахищені покриттям на основі геоцементу одноразове нанесення 1 60 155 2 60 134 3 60 139 дворазове нанесення 1 60 87 2 60 110 3 60 93 № досліду 15 Таким чином, заявлена корисна модель у сукупності з новими суттєвими ознаками забезпечує достовірність визначення ефективності вогнезахисту твердих будівельних матеріалів. Даний спосіб може бути впроваджено при натурних випробуваннях та при розробленні національного стандарту, який буде встановлювати номенклатуру показників. Таблиця 2 Зразок деревини вогнезахищений покриттям на основі геоцементу Одноразове нанесення дворазове нанесення Витрата Товщина 2 покриття, г/м покриття, мм 0,200 0,350 0,13 0,22 Середня втрата маси зразка після вогневих випробувань, % 10,6 6,1 Група ефективності вогнезахисту деревини (ГОСТ 16363) II І 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 1. Експрес-метод визначення вогнезахисних властивостей покриття та якості оброблення деревини, при якому відібраний з поверхні деревини вогнезахищений зразок затискається в утримувачі зразка затискачем і піддається впливу полум'я пальника протягом певного проміжку часу з візуальною фіксацією появ ознак займання зразка і його самостійного горіння після відключення газового пальника, який відрізняється тим, що додатково вимірюють температуру на зворотній поверхні термопарою, а вогнезахисні властивості оцінюють за значенням отриманої температури: за температури (Т, °C)170 не відповідає якості вогнезахисту (ГОСТ 16363-98). 2. Спосіб за п. 1, який відрізняється тим, що для фіксації температури використовується мультиметр. 2 UA 92846 U 3 UA 92846 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
