Пристрій для дослідження вогнезахисних властивостей покриття та якості оброблення деревини

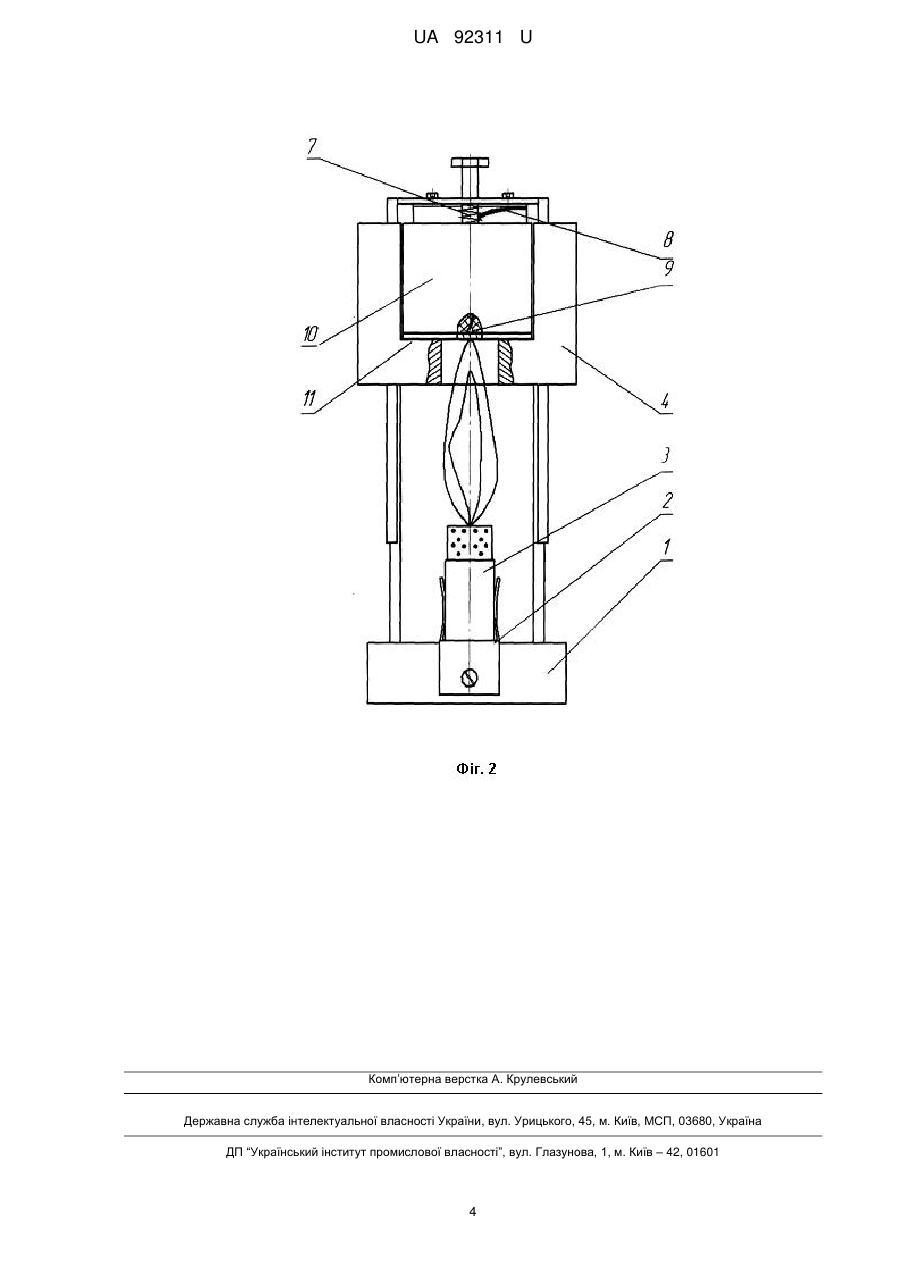

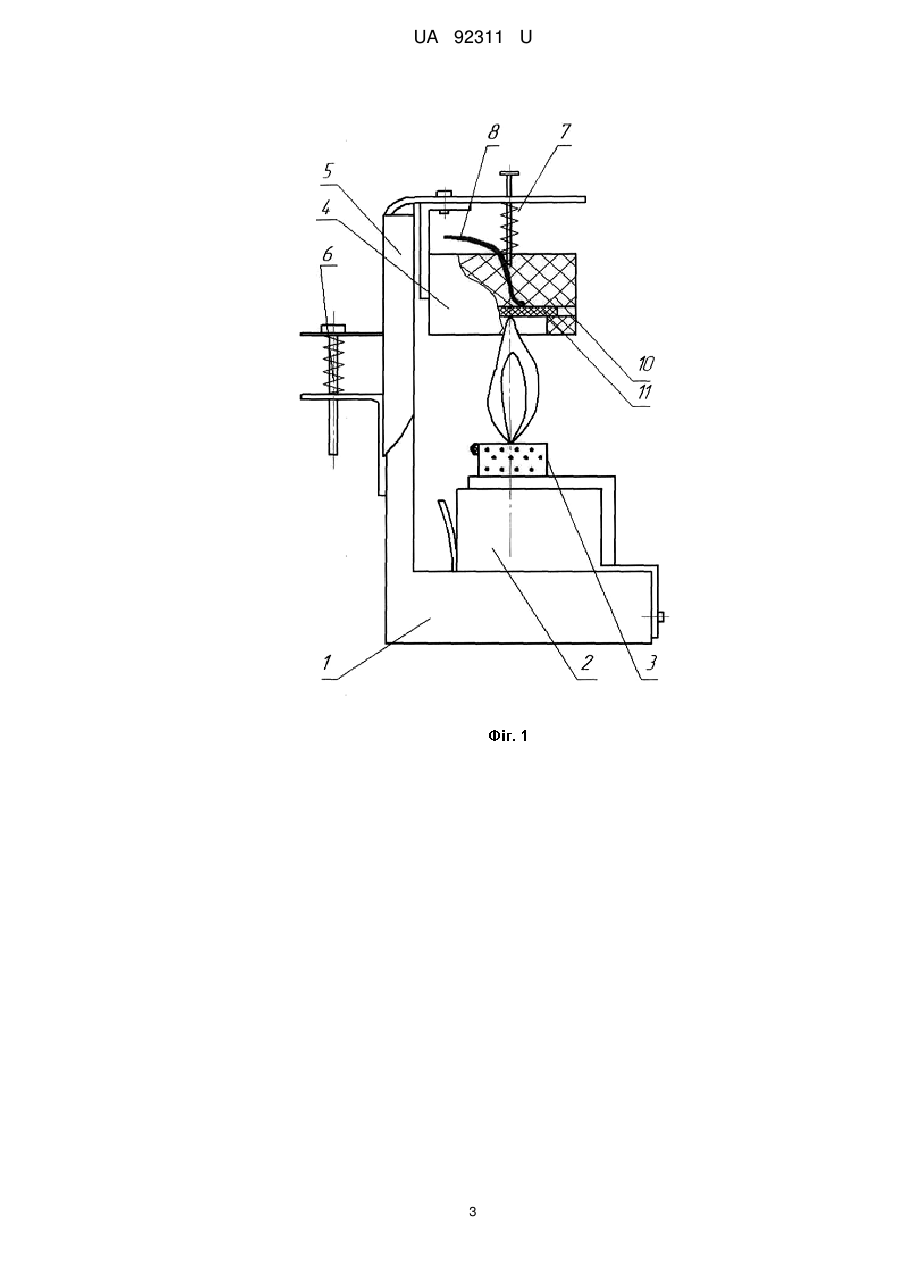

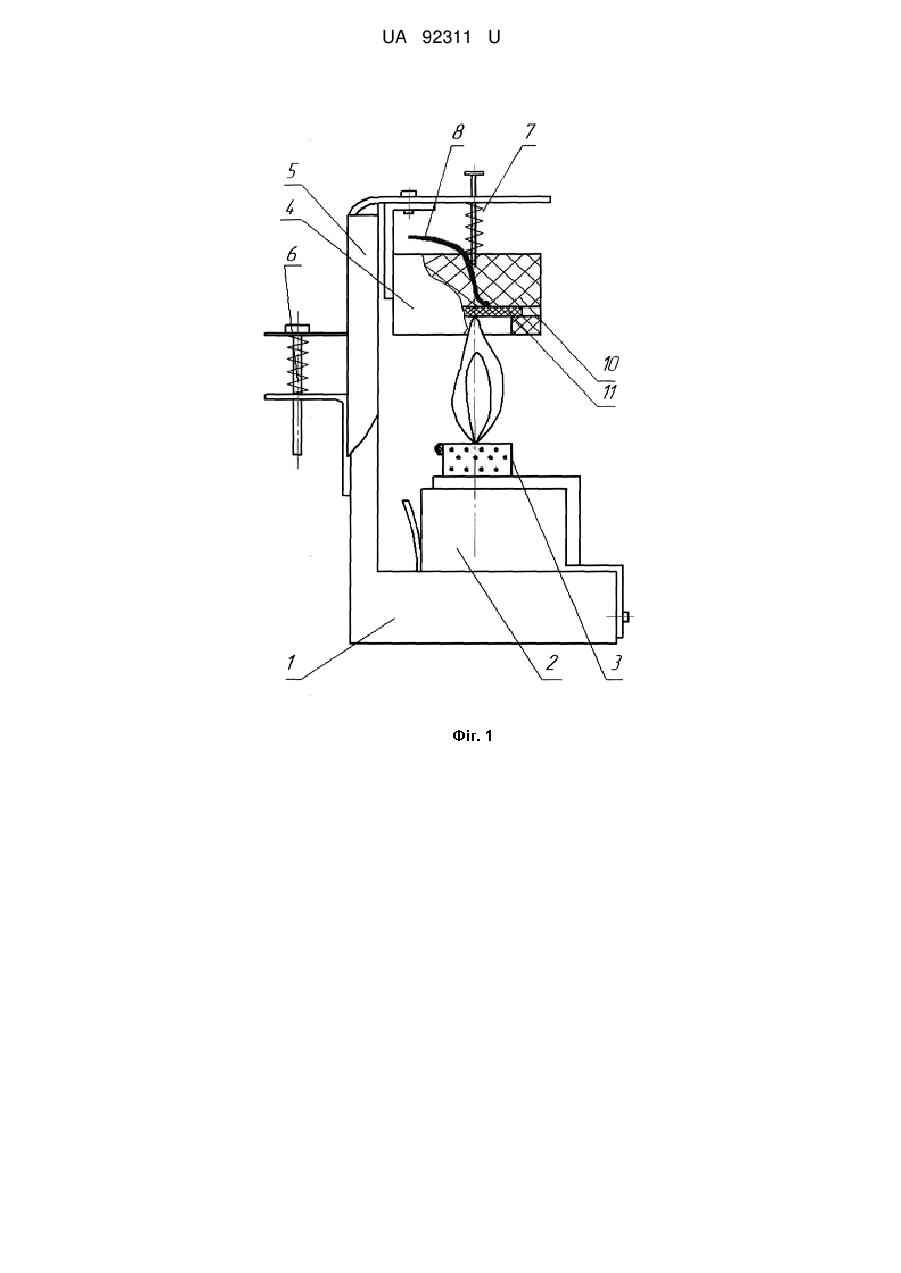

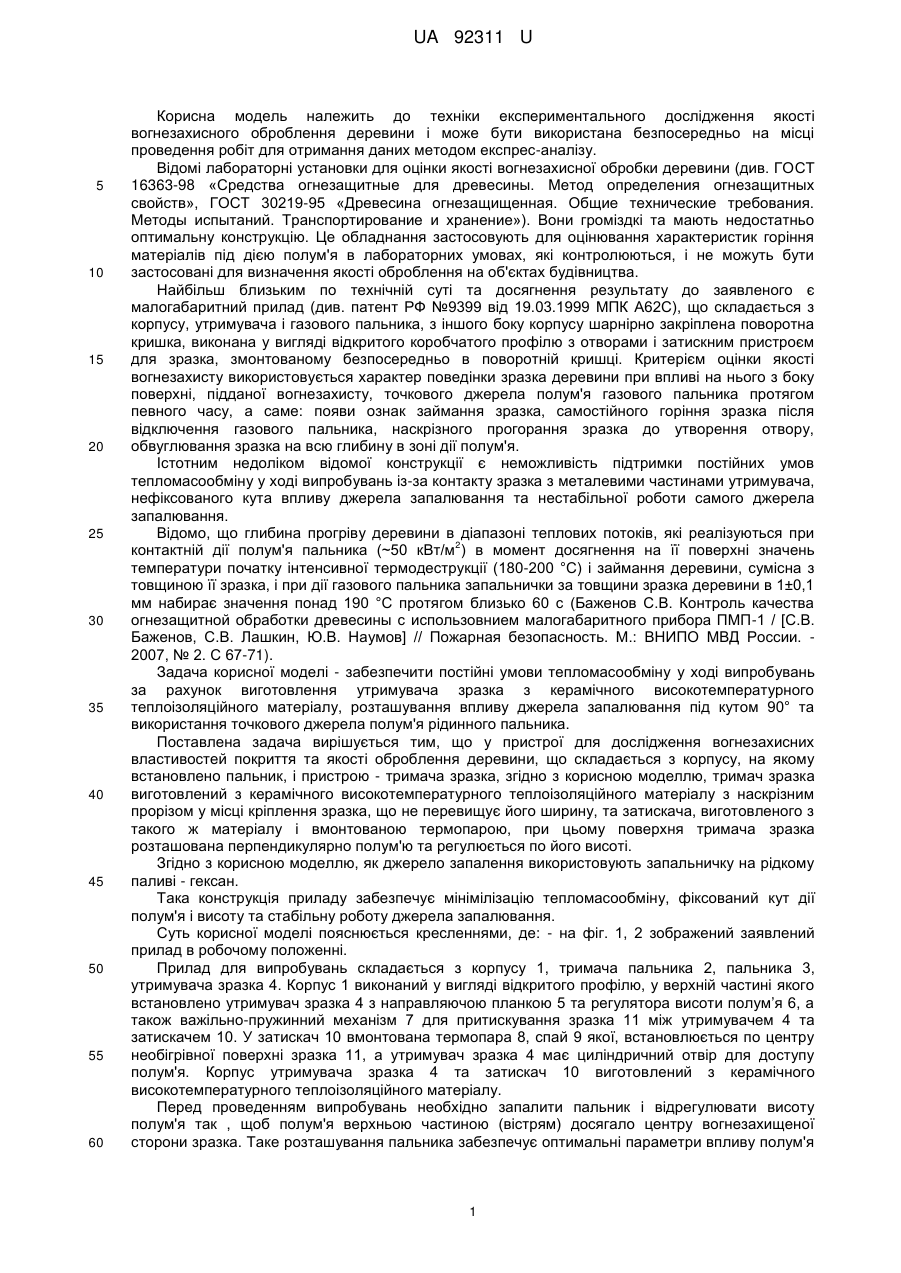

Реферат: Пристрій для дослідження вогнезахисних властивостей покриття та якості оброблення деревини містить корпус, на якому встановлено пальник, і затискний пристрій - тримач зразка. Тримач зразка виконаний з керамічного високотемпературного теплоізоляційного матеріалу з наскрізним прорізом у місці кріплення зразка, що не перевищує його ширину, та затискача з вмонтованою термопарою. При цьому поверхня тримача зразка розташована перпендикулярно полум'ю та регулюється по його висоті. UA 92311 U (12) UA 92311 U UA 92311 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до техніки експериментального дослідження якості вогнезахисного оброблення деревини і може бути використана безпосередньо на місці проведення робіт для отримання даних методом експрес-аналізу. Відомі лабораторні установки для оцінки якості вогнезахисної обробки деревини (див. ГОСТ 16363-98 «Средства огнезащитные для древесины. Метод определения огнезащитных свойств», ГОСТ 30219-95 «Древесина огнезащищенная. Общие технические требования. Методы испытаний. Транспортирование и хранение»). Вони громіздкі та мають недостатньо оптимальну конструкцію. Це обладнання застосовують для оцінювання характеристик горіння матеріалів під дією полум'я в лабораторних умовах, які контролюються, і не можуть бути застосовані для визначення якості оброблення на об'єктах будівництва. Найбільш близьким по технічній суті та досягнення результату до заявленого є малогабаритний прилад (див. патент РФ №9399 від 19.03.1999 МПК А62С), що складається з корпусу, утримувача і газового пальника, з іншого боку корпусу шарнірно закріплена поворотна кришка, виконана у вигляді відкритого коробчатого профілю з отворами і затискним пристроєм для зразка, змонтованому безпосередньо в поворотній кришці. Критерієм оцінки якості вогнезахисту використовується характер поведінки зразка деревини при впливі на нього з боку поверхні, підданої вогнезахисту, точкового джерела полум'я газового пальника протягом певного часу, а саме: появи ознак займання зразка, самостійного горіння зразка після відключення газового пальника, наскрізного прогорання зразка до утворення отвору, обвуглювання зразка на всю глибину в зоні дії полум'я. Істотним недоліком відомої конструкції є неможливість підтримки постійних умов тепломасообміну у ході випробувань із-за контакту зразка з металевими частинами утримувача, нефіксованого кута впливу джерела запалювання та нестабільної роботи самого джерела запалювання. Відомо, що глибина прогріву деревини в діапазоні теплових потоків, які реалізуються при 2 контактній дії полум'я пальника (~50 кВт/м ) в момент досягнення на її поверхні значень температури початку інтенсивної термодеструкції (180-200 °С) і займання деревини, сумісна з товщиною її зразка, і при дії газового пальника запальнички за товщини зразка деревини в 1±0,1 мм набирає значення понад 190 °С протягом близько 60 с (Баженов С.В. Контроль качества огнезащитной обработки древесины с использовнием малогабаритного прибора ПМП-1 / [С.В. Баженов, С.В. Лашкин, Ю.В. Наумов] // Пожарная безопасность. М.: ВНИПО МВД России. 2007, № 2. С 67-71). Задача корисної моделі - забезпечити постійні умови тепломасообміну у ході випробувань за рахунок виготовлення утримувача зразка з керамічного високотемпературного теплоізоляційного матеріалу, розташування впливу джерела запалювання під кутом 90° та використання точкового джерела полум'я рідинного пальника. Поставлена задача вирішується тим, що у пристрої для дослідження вогнезахисних властивостей покриття та якості оброблення деревини, що складається з корпусу, на якому встановлено пальник, і пристрою - тримача зразка, згідно з корисною моделлю, тримач зразка виготовлений з керамічного високотемпературного теплоізоляційного матеріалу з наскрізним прорізом у місці кріплення зразка, що не перевищує його ширину, та затискача, виготовленого з такого ж матеріалу і вмонтованою термопарою, при цьому поверхня тримача зразка розташована перпендикулярно полум'ю та регулюється по його висоті. Згідно з корисною моделлю, як джерело запалення використовують запальничку на рідкому паливі - гексан. Така конструкція приладу забезпечує мінімілізацію тепломасообміну, фіксований кут дії полум'я і висоту та стабільну роботу джерела запалювання. Суть корисної моделі пояснюється кресленнями, де: - на фіг. 1, 2 зображений заявлений прилад в робочому положенні. Прилад для випробувань складається з корпусу 1, тримача пальника 2, пальника 3, утримувача зразка 4. Корпус 1 виконаний у вигляді відкритого профілю, у верхній частині якого встановлено утримувач зразка 4 з направляючою планкою 5 та регулятора висоти полум’я 6, а також важільно-пружинний механізм 7 для притискування зразка 11 між утримувачем 4 та затискачем 10. У затискач 10 вмонтована термопара 8, спай 9 якої, встановлюється по центру необігрівної поверхні зразка 11, а утримувач зразка 4 має циліндричний отвір для доступу полум'я. Корпус утримувача зразка 4 та затискач 10 виготовлений з керамічного високотемпературного теплоізоляційного матеріалу. Перед проведенням випробувань необхідно запалити пальник і відрегулювати висоту полум'я так , щоб полум'я верхньою частиною (вістрям) досягало центру вогнезахищеної сторони зразка. Таке розташування пальника забезпечує оптимальні параметри впливу полум'я 1 UA 92311 U 5 на зразок. При проведенні випробувань відібраний з поверхні деревини вогнезахищений зразок певних розмірів затискається в утримувачі зразка затискачем. Потім на зразок за певний проміжок часу впливають полум'ям пальника, проводячи візуальне спостереження за зразком і фіксують температуру на зворотній поверхні термопарою. Зразки деревини розміром 60x35x1 мм було випробувано на пристроях за найближчий аналог і корисна модель. Результати наведено в табл. 1. Таблиця 1 Показники Висота полум'я, мм Поширення поверхневого спалаху Наскрізне обвуглювання зразка в зоні дії полум'я Температура на зворотній поверхні, °С Значення показника для взірців деревини за: Найближчий аналог Корисна модель необроблений вогнезахищений необроблений вогнезахищений 15 (після 20 с збільшується до 48 (стабільна протягом 60 с) 3040 мм) ± + ± + ± > 180 100 < "+" - встановлено, "±" - не встановлено, "-" - не визначається. 10 15 Таким чином корисна модель у сукупності з новими суттєвими ознаками дозволяє та забезпечує випробовувати не тільки вогнезахисні властивості покриттів і якості вогнезахисної обробки деревини, а й будь-якого іншого матеріалу, наприклад фанери, тканини або паперу. Даний пристрій може бути впроваджено при натурних випробуваннях та при розробленні національного стандарту, який буде встановлювати номенклатуру показників. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. Пристрій для дослідження вогнезахисних властивостей покриття та якості оброблення деревини, що складається з корпусу, на якому встановлено пальник, і затискного пристрою тримача зразка, який відрізняється тим, що тримач зразка виконаний з керамічного високотемпературного теплоізоляційного матеріалу з наскрізним прорізом у місці кріплення зразка, що не перевищує його ширину, та затискача з вмонтованою термопарою, при цьому поверхня тримача зразка розташована перпендикулярно полум'ю та регулюється по його висоті. 2. Пристрій за п. 1, який відрізняється тим, що як джерело запалення використовують запальничку на рідкому паливі - гексан. 2 UA 92311 U 3 UA 92311 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
