Пристрій для ультрафіолетового опромінення концентрату лейкоцитів при фотоферезі

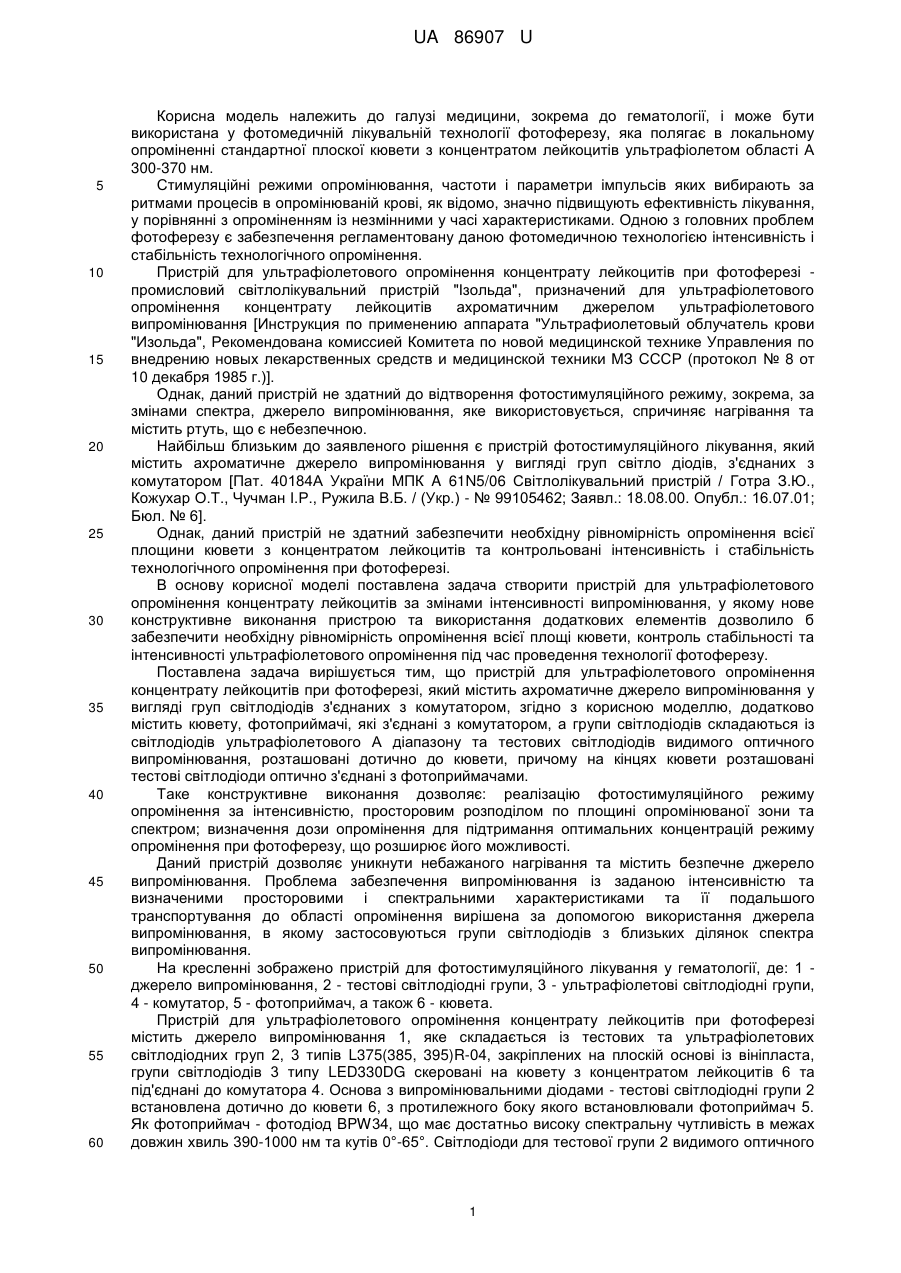

Реферат: Пристрій для ультрафіолетового опромінення концентрату лейкоцитів при фотоферезі містить ахроматичне джерело випромінювання у вигляді груп світло діодів, з'єднаних з комутатором. Пристрій додатково містить кювету, фотоприймачі, які з'єднані з комутатором. Групи світлодіодів складаються із світлодіодів ультрафіолетового А діапазону та тестових світлодіодів видимого оптичного випромінювання, розташовані дотично до кювети. На кінцях кювети розташовані тестові світлодіоди, оптично з'єднані з фотоприймачами. UA 86907 U (12) UA 86907 U UA 86907 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі медицини, зокрема до гематології, і може бути використана у фотомедичній лікувальній технології фотоферезу, яка полягає в локальному опроміненні стандартної плоскої кювети з концентратом лейкоцитів ультрафіолетом області А 300-370 нм. Стимуляційні режими опромінювання, частоти і параметри імпульсів яких вибирають за ритмами процесів в опромінюваній крові, як відомо, значно підвищують ефективність лікування, у порівнянні з опроміненням із незмінними у часі характеристиками. Одною з головних проблем фотоферезу є забезпечення регламентовану даною фотомедичною технологією інтенсивність і стабільність технологічного опромінення. Пристрій для ультрафіолетового опромінення концентрату лейкоцитів при фотоферезі промисловий світлолікувальний пристрій "Ізольда", призначений для ультрафіолетового опромінення концентрату лейкоцитів ахроматичним джерелом ультрафіолетового випромінювання [Инструкция по применению аппарата "Ультрафиолетовый облучатель крови "Изольда", Рекомендована комиссией Комитета по новой медицинской технике Управления по внедрению новых лекарственных средств и медицинской техники МЗ СССР (протокол № 8 от 10 декабря 1985 г.)]. Однак, даний пристрій не здатний до відтворення фотостимуляційного режиму, зокрема, за змінами спектра, джерело випромінювання, яке використовується, спричиняє нагрівання та містить ртуть, що є небезпечною. Найбільш близьким до заявленого рішення є пристрій фотостимуляційного лікування, який містить ахроматичне джерело випромінювання у вигляді груп світло діодів, з'єднаних з комутатором [Пат. 40184А України МПК A 61N5/06 Світлолікувальний пристрій / Готра З.Ю., Кожухар О.Т., Чучман І.Р., Ружила В.Б. / (Укр.) - № 99105462; Заявл.: 18.08.00. Опубл.: 16.07.01; Бюл. № 6]. Однак, даний пристрій не здатний забезпечити необхідну рівномірність опромінення всієї площини кювети з концентратом лейкоцитів та контрольовані інтенсивність і стабільність технологічного опромінення при фотоферезі. В основу корисної моделі поставлена задача створити пристрій для ультрафіолетового опромінення концентрату лейкоцитів за змінами інтенсивності випромінювання, у якому нове конструктивне виконання пристрою та використання додаткових елементів дозволило б забезпечити необхідну рівномірність опромінення всієї площі кювети, контроль стабільності та інтенсивності ультрафіолетового опромінення під час проведення технології фотоферезу. Поставлена задача вирішується тим, що пристрій для ультрафіолетового опромінення концентрату лейкоцитів при фотоферезі, який містить ахроматичне джерело випромінювання у вигляді груп світлодіодів з'єднаних з комутатором, згідно з корисною моделлю, додатково містить кювету, фотоприймачі, які з'єднані з комутатором, а групи світлодіодів складаються із світлодіодів ультрафіолетового А діапазону та тестових світлодіодів видимого оптичного випромінювання, розташовані дотично до кювети, причому на кінцях кювети розташовані тестові світлодіоди оптично з'єднані з фотоприймачами. Таке конструктивне виконання дозволяє: реалізацію фотостимуляційного режиму опромінення за інтенсивністю, просторовим розподілом по площині опромінюваної зони та спектром; визначення дози опромінення для підтримання оптимальних концентрацій режиму опромінення при фотоферезу, що розширює його можливості. Даний пристрій дозволяє уникнути небажаного нагрівання та містить безпечне джерело випромінювання. Проблема забезпечення випромінювання із заданою інтенсивністю та визначеними просторовими і спектральними характеристиками та її подальшого транспортування до області опромінення вирішена за допомогою використання джерела випромінювання, в якому застосовуються групи світлодіодів з близьких ділянок спектра випромінювання. На кресленні зображено пристрій для фотостимуляційного лікування у гематології, де: 1 джерело випромінювання, 2 - тестові світлодіодні групи, 3 - ультрафіолетові світлодіодні групи, 4 - комутатор, 5 - фотоприймач, а також 6 - кювета. Пристрій для ультрафіолетового опромінення концентрату лейкоцитів при фотоферезі містить джерело випромінювання 1, яке складається із тестових та ультрафіолетових світлодіодних груп 2, 3 типів L375(385, 395)R-04, закріплених на плоскій основі із вініпласта, групи світлодіодів 3 типу LED330DG скеровані на кювету з концентратом лейкоцитів 6 та під'єднані до комутатора 4. Основа з випромінювальними діодами - тестові світлодіодні групи 2 встановлена дотично до кювети 6, з протилежного боку якого встановлювали фотоприймач 5. Як фотоприймач - фотодіод BPW34, що має достатньо високу спектральну чутливість в межах довжин хвиль 390-1000 нм та кутів 0°-65°. Світлодіоди для тестової групи 2 видимого оптичного 1 UA 86907 U 5 10 випромінювання вибрані наступних типів ML3MRT3F-H9I, ML3MY13F-H9H, ML3MG23H-HEJ, ML3MB13H-HEF виробництва фірми TRIM-POT (Poland) з корисними кутами випромінювання 45°, діаметром захисної оболонки 3 мм та споживаною потужністю 100 мВт. Для групи 3 ультрафіолетового оптичного випромінювання - світлодіоди вибрані типу LED330DG з корисним кутом випромінювання 30°, діаметром 3 мм та потужністю випромінювання 120 мкВт. Принцип роботи пристрою полягає у наступному: групи світлодіодів 3 близьких спектрів ультрафіолетового випромінювання перемикаються у відповідності до програми комутатора 4 з можливістю її змінень у відповідності до отриманого сигналу фотоприймача 5 від групи світлодіодів 2 видимого оптичного випромінювання, зокрема, при непередбачених змінах режиму опромінення. На фотоприймач 5 потрапляє пройдений через концентрат лейкоцитів світловий потік від груп світлодіодів 2 і, будучи зв'язаним з комутатором 3 та, синхронізуючи його роботу, забезпечує модуляцію лікувального опромінювання відповідно до просторовочасових характеристик процесів в опромінюваному концентраті лейкоцитів, та регламентовані режимом фотоферезу інтенсивність і стабільність лікувального опромінення. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Пристрій для ультрафіолетового опромінення концентрату лейкоцитів при фотоферезі, що містить ахроматичне джерело випромінювання у вигляді груп світло діодів, з'єднаних з комутатором, який відрізняється тим, що додатково містить кювету, фотоприймачі, які з'єднані з комутатором, а групи світлодіодів складаються із світлодіодів ультрафіолетового А діапазону та тестових світлодіодів видимого оптичного випромінювання, розташовані дотично до кювети, причому на кінцях кювети розташовані тестові світлодіоди, оптично з'єднані з фотоприймачами. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
