Система охорони об’єктів

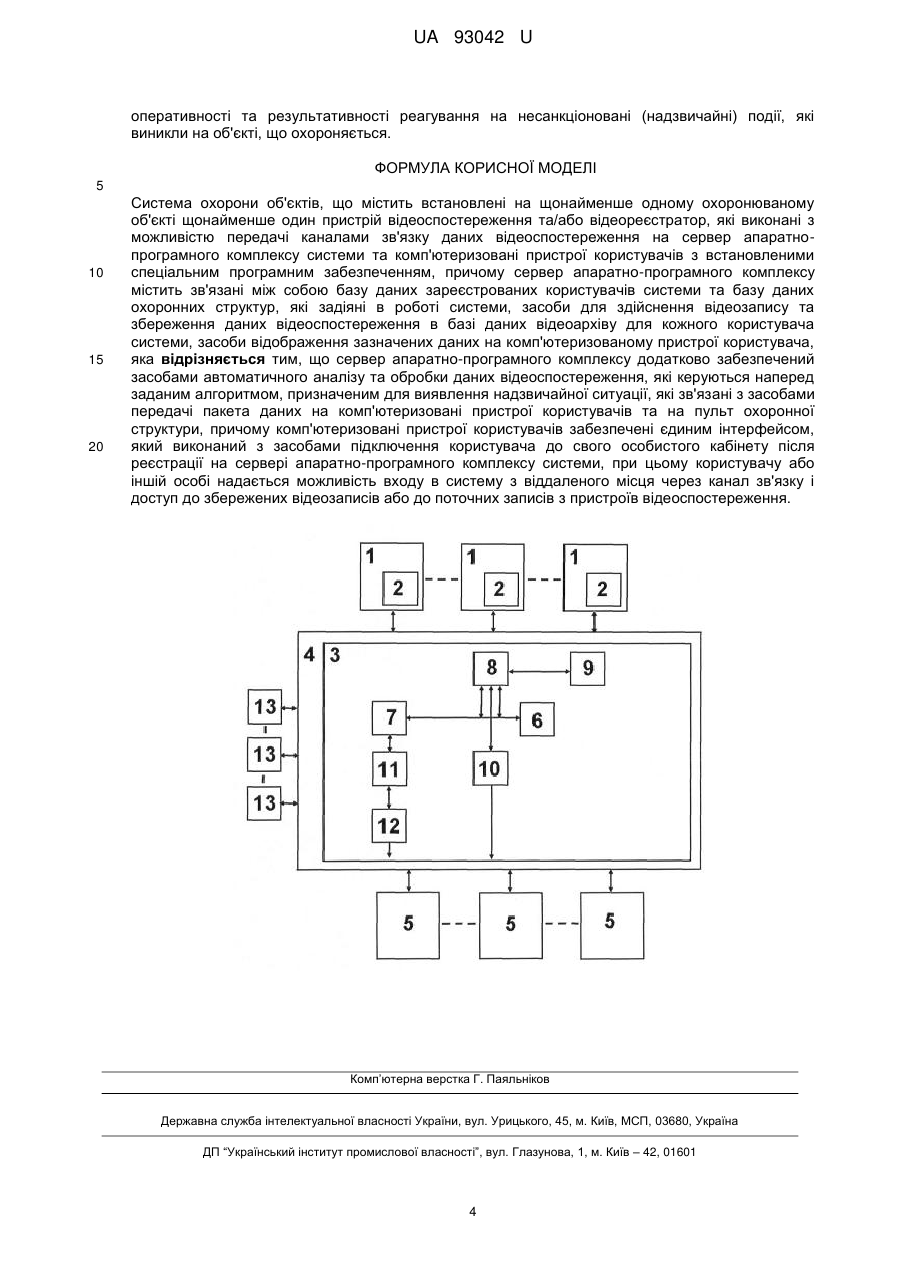

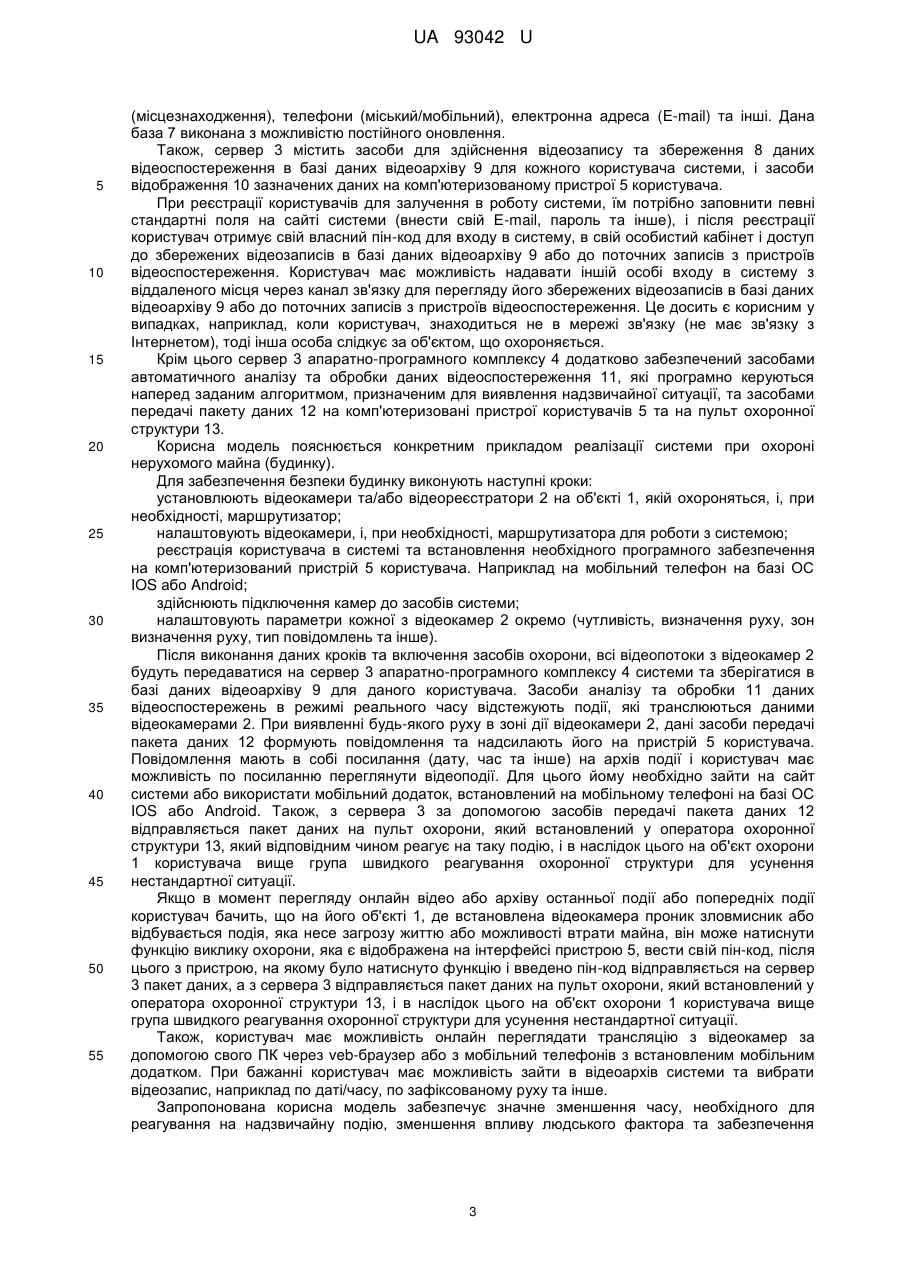

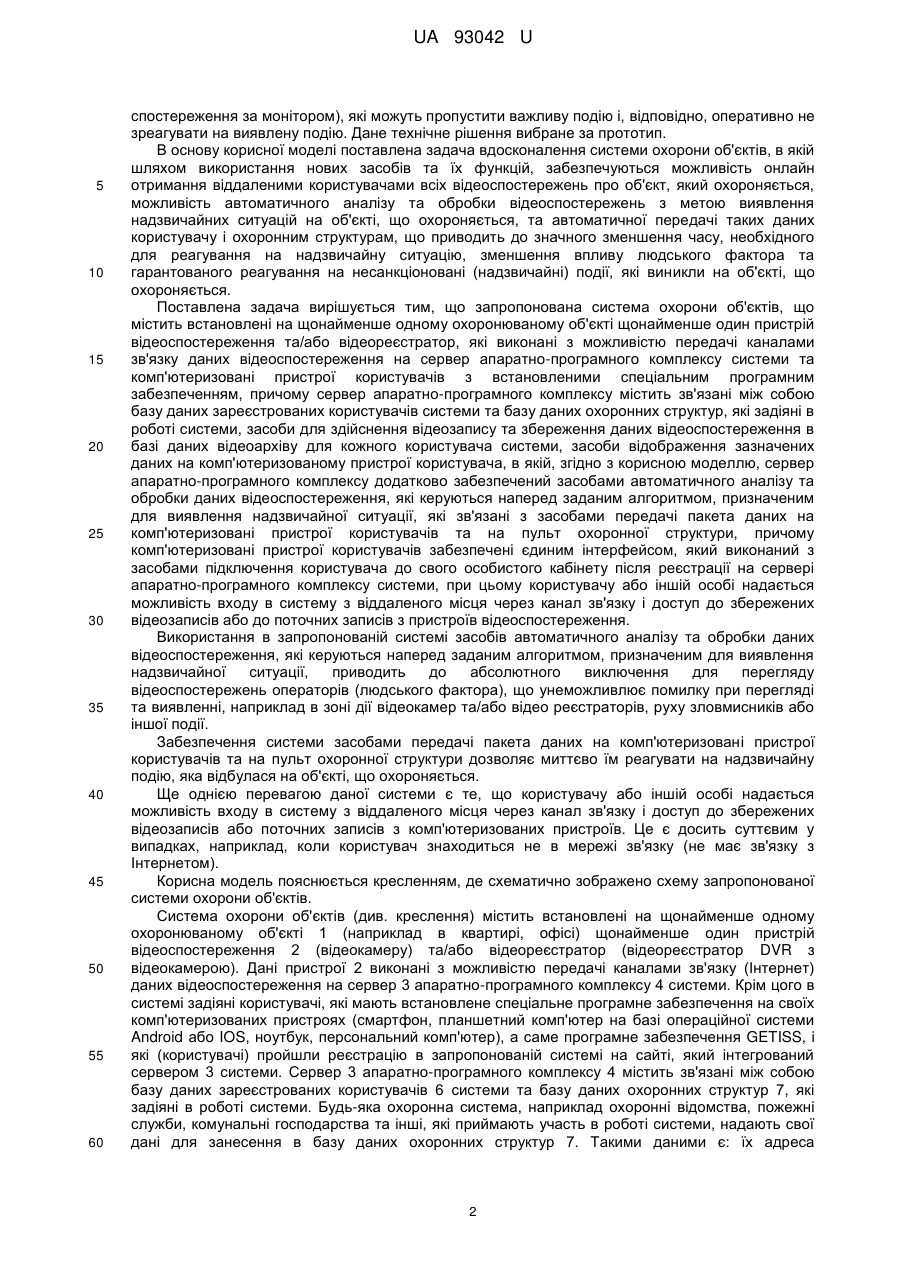

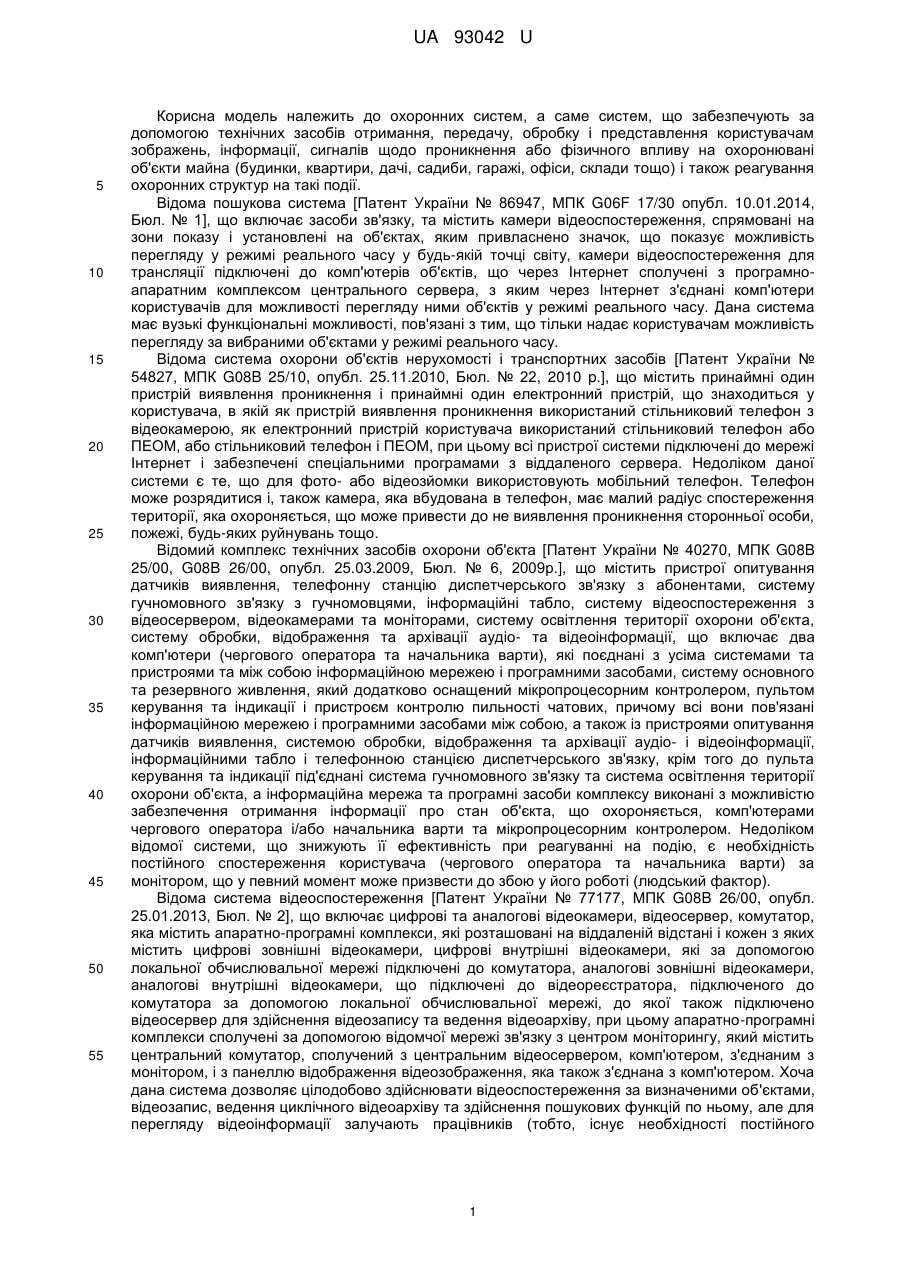

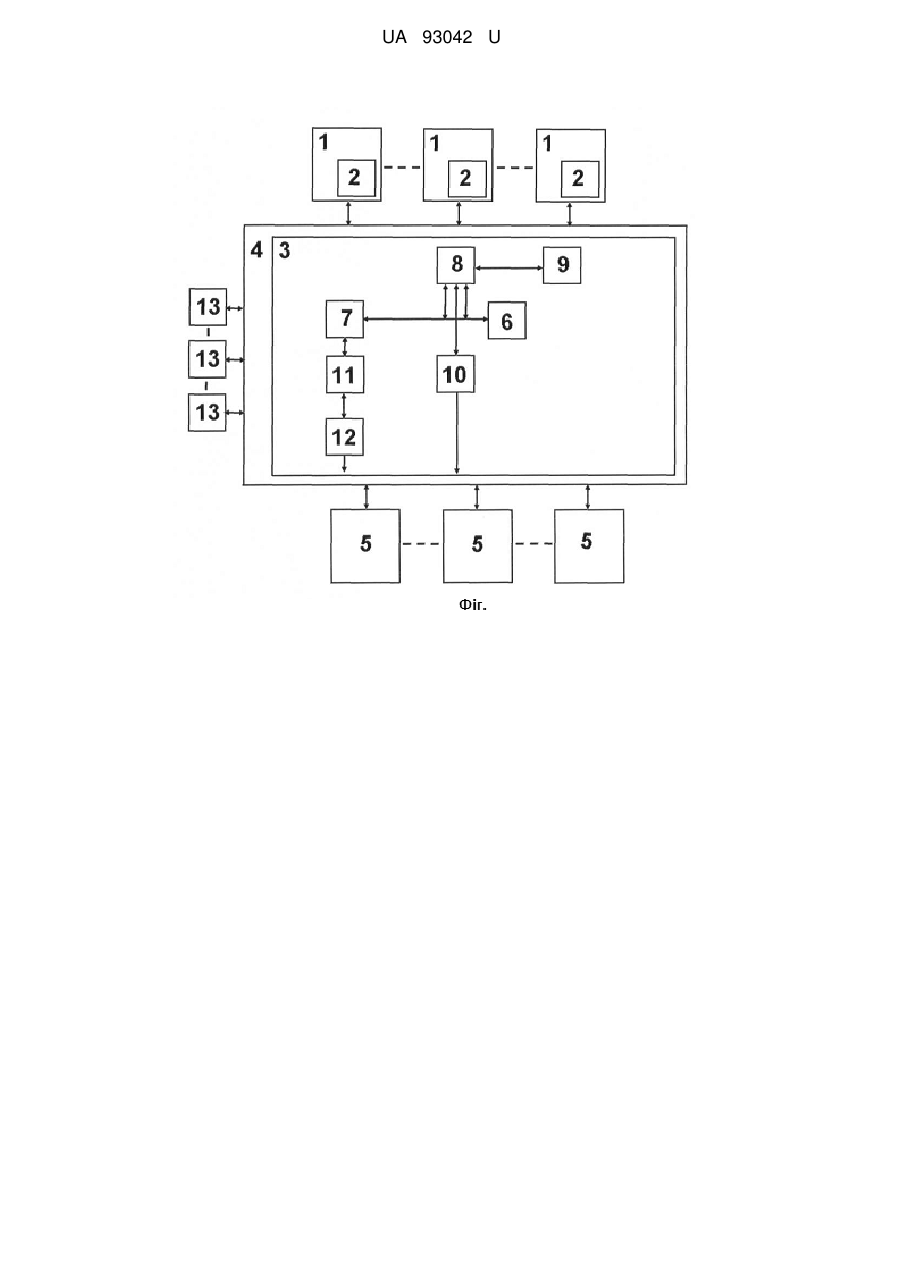

Реферат: Система охорони об'єктів містить встановлені на щонайменше одному охоронюваному об'єкті щонайменше один пристрій відеоспостереження та/або відеореєстратор, які виконані з можливістю передачі каналами зв'язку даних відеоспостереження на сервер апаратнопрограмного комплексу системи та комп'ютеризовані пристрої користувачів з встановленими спеціальним програмним забезпеченням, причому сервер апаратно-програмного комплексу містить зв'язані між собою базу даних зареєстрованих користувачів системи та базу даних охоронних структур, які задіяні в роботі системи, засоби для здійснення відеозапису та збереження даних відеоспостереження в базі даних відеоархіву для кожного користувача системи, засоби відображення зазначених даних на комп'ютеризованому пристрої користувача. Сервер апаратно-програмного комплексу додатково забезпечений засобами автоматичного аналізу та обробки даних відеоспостереження, які керуються наперед заданим алгоритмом, призначеним для виявлення надзвичайної ситуації, які зв'язані з засобами передачі пакету даних на комп'ютеризовані пристрої користувачів та на пульт охоронної структури, причому комп'ютеризовані пристрої користувачів забезпечені єдиним інтерфейсом, який виконаний з засобами підключення користувача до свого особистого кабінету після реєстрації на сервері апаратно-програмного комплексу системи, при цьому користувачу або іншій особі надається можливість входу в систему з віддаленого місця через канал зв'язку і доступ до збережених відеозаписів або до поточних записів з пристроїв відеоспостереження. UA 93042 U (54) СИСТЕМА ОХОРОНИ ОБ'ЄКТІВ UA 93042 U UA 93042 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до охоронних систем, а саме систем, що забезпечують за допомогою технічних засобів отримання, передачу, обробку і представлення користувачам зображень, інформації, сигналів щодо проникнення або фізичного впливу на охоронювані об'єкти майна (будинки, квартири, дачі, садиби, гаражі, офіси, склади тощо) і також реагування охоронних структур на такі події. Відома пошукова система [Патент України № 86947, МПК G06F 17/30 опубл. 10.01.2014, Бюл. № 1], що включає засоби зв'язку, та містить камери відеоспостереження, спрямовані на зони показу і установлені на об'єктах, яким привласнено значок, що показує можливість перегляду у режимі реального часу у будь-якій точці світу, камери відеоспостереження для трансляції підключені до комп'ютерів об'єктів, що через Інтернет сполучені з програмноапаратним комплексом центрального сервера, з яким через Інтернет з'єднані комп'ютери користувачів для можливості перегляду ними об'єктів у режимі реального часу. Дана система має вузькі функціональні можливості, пов'язані з тим, що тільки надає користувачам можливість перегляду за вибраними об'єктами у режимі реального часу. Відома система охорони об'єктів нерухомості і транспортних засобів [Патент України № 54827, МПК G08B 25/10, опубл. 25.11.2010, Бюл. № 22, 2010 p.], що містить принаймні один пристрій виявлення проникнення і принаймні один електронний пристрій, що знаходиться у користувача, в якій як пристрій виявлення проникнення використаний стільниковий телефон з відеокамерою, як електронний пристрій користувача використаний стільниковий телефон або ПЕОМ, або стільниковий телефон і ПЕОМ, при цьому всі пристрої системи підключені до мережі Інтернет і забезпечені спеціальними програмами з віддаленого сервера. Недоліком даної системи є те, що для фото- або відеозйомки використовують мобільний телефон. Телефон може розрядитися і, також камера, яка вбудована в телефон, має малий радіус спостереження території, яка охороняється, що може привести до не виявлення проникнення сторонньої особи, пожежі, будь-яких руйнувань тощо. Відомий комплекс технічних засобів охорони об'єкта [Патент України № 40270, МПК G08B 25/00, G08B 26/00, опубл. 25.03.2009, Бюл. № 6, 2009р.], що містить пристрої опитування датчиків виявлення, телефонну станцію диспетчерського зв'язку з абонентами, систему гучномовного зв'язку з гучномовцями, інформаційні табло, систему відеоспостереження з відеосервером, відеокамерами та моніторами, систему освітлення території охорони об'єкта, систему обробки, відображення та архівації аудіо- та відеоінформації, що включає два комп'ютери (чергового оператора та начальника варти), які поєднані з усіма системами та пристроями та між собою інформаційною мережею і програмними засобами, систему основного та резервного живлення, який додатково оснащений мікропроцесорним контролером, пультом керування та індикації і пристроєм контролю пильності чатових, причому всі вони пов'язані інформаційною мережею і програмними засобами між собою, а також із пристроями опитування датчиків виявлення, системою обробки, відображення та архівації аудіо- і відеоінформації, інформаційними табло і телефонною станцією диспетчерського зв'язку, крім того до пульта керування та індикації під'єднані система гучномовного зв'язку та система освітлення території охорони об'єкта, а інформаційна мережа та програмні засоби комплексу виконані з можливістю забезпечення отримання інформації про стан об'єкта, що охороняється, комп'ютерами чергового оператора і/або начальника варти та мікропроцесорним контролером. Недоліком відомої системи, що знижують її ефективність при реагуванні на подію, є необхідність постійного спостереження користувача (чергового оператора та начальника варти) за монітором, що у певний момент може призвести до збою у його роботі (людський фактор). Відома система відеоспостереження [Патент України № 77177, МПК G08B 26/00, опубл. 25.01.2013, Бюл. № 2], що включає цифрові та аналогові відеокамери, відеосервер, комутатор, яка містить апаратно-програмні комплекси, які розташовані на віддаленій відстані і кожен з яких містить цифрові зовнішні відеокамери, цифрові внутрішні відеокамери, які за допомогою локальної обчислювальної мережі підключені до комутатора, аналогові зовнішні відеокамери, аналогові внутрішні відеокамери, що підключені до відеореєстратора, підключеного до комутатора за допомогою локальної обчислювальної мережі, до якої також підключено відеосервер для здійснення відеозапису та ведення відеоархіву, при цьому апаратно-програмні комплекси сполучені за допомогою відомчої мережі зв'язку з центром моніторингу, який містить центральний комутатор, сполучений з центральним відеосервером, комп'ютером, з'єднаним з монітором, і з панеллю відображення відеозображення, яка також з'єднана з комп'ютером. Хоча дана система дозволяє цілодобово здійснювати відеоспостереження за визначеними об'єктами, відеозапис, ведення циклічного відеоархіву та здійснення пошукових функцій по ньому, але для перегляду відеоінформації залучають працівників (тобто, існує необхідності постійного 1 UA 93042 U 5 10 15 20 25 30 35 40 45 50 55 60 спостереження за монітором), які можуть пропустити важливу подію і, відповідно, оперативно не зреагувати на виявлену подію. Дане технічне рішення вибране за прототип. В основу корисної моделі поставлена задача вдосконалення системи охорони об'єктів, в якій шляхом використання нових засобів та їх функцій, забезпечуються можливість онлайн отримання віддаленими користувачами всіх відеоспостережень про об'єкт, який охороняється, можливість автоматичного аналізу та обробки відеоспостережень з метою виявлення надзвичайних ситуацій на об'єкті, що охороняється, та автоматичної передачі таких даних користувачу і охоронним структурам, що приводить до значного зменшення часу, необхідного для реагування на надзвичайну ситуацію, зменшення впливу людського фактора та гарантованого реагування на несанкціоновані (надзвичайні) події, які виникли на об'єкті, що охороняється. Поставлена задача вирішується тим, що запропонована система охорони об'єктів, що містить встановлені на щонайменше одному охоронюваному об'єкті щонайменше один пристрій відеоспостереження та/або відеореєстратор, які виконані з можливістю передачі каналами зв'язку даних відеоспостереження на сервер апаратно-програмного комплексу системи та комп'ютеризовані пристрої користувачів з встановленими спеціальним програмним забезпеченням, причому сервер апаратно-програмного комплексу містить зв'язані між собою базу даних зареєстрованих користувачів системи та базу даних охоронних структур, які задіяні в роботі системи, засоби для здійснення відеозапису та збереження даних відеоспостереження в базі даних відеоархіву для кожного користувача системи, засоби відображення зазначених даних на комп'ютеризованому пристрої користувача, в якій, згідно з корисною моделлю, сервер апаратно-програмного комплексу додатково забезпечений засобами автоматичного аналізу та обробки даних відеоспостереження, які керуються наперед заданим алгоритмом, призначеним для виявлення надзвичайної ситуації, які зв'язані з засобами передачі пакета даних на комп'ютеризовані пристрої користувачів та на пульт охоронної структури, причому комп'ютеризовані пристрої користувачів забезпечені єдиним інтерфейсом, який виконаний з засобами підключення користувача до свого особистого кабінету після реєстрації на сервері апаратно-програмного комплексу системи, при цьому користувачу або іншій особі надається можливість входу в систему з віддаленого місця через канал зв'язку і доступ до збережених відеозаписів або до поточних записів з пристроїв відеоспостереження. Використання в запропонованій системі засобів автоматичного аналізу та обробки даних відеоспостереження, які керуються наперед заданим алгоритмом, призначеним для виявлення надзвичайної ситуації, приводить до абсолютного виключення для перегляду відеоспостережень операторів (людського фактора), що унеможливлює помилку при перегляді та виявленні, наприклад в зоні дії відеокамер та/або відео реєстраторів, руху зловмисників або іншої події. Забезпечення системи засобами передачі пакета даних на комп'ютеризовані пристрої користувачів та на пульт охоронної структури дозволяє миттєво їм реагувати на надзвичайну подію, яка відбулася на об'єкті, що охороняється. Ще однією перевагою даної системи є те, що користувачу або іншій особі надається можливість входу в систему з віддаленого місця через канал зв'язку і доступ до збережених відеозаписів або поточних записів з комп'ютеризованих пристроїв. Це є досить суттєвим у випадках, наприклад, коли користувач знаходиться не в мережі зв'язку (не має зв'язку з Інтернетом). Корисна модель пояснюється кресленням, де схематично зображено схему запропонованої системи охорони об'єктів. Система охорони об'єктів (див. креслення) містить встановлені на щонайменше одному охоронюваному об'єкті 1 (наприклад в квартирі, офісі) щонайменше один пристрій відеоспостереження 2 (відеокамеру) та/або відеореєстратор (відеореєстратор DVR з відеокамерою). Дані пристрої 2 виконані з можливістю передачі каналами зв'язку (Інтернет) даних відеоспостереження на сервер 3 апаратно-програмного комплексу 4 системи. Крім цого в системі задіяні користувачі, які мають встановлене спеціальне програмне забезпечення на своїх комп'ютеризованих пристроях (смартфон, планшетний комп'ютер на базі операційної системи Android або IOS, ноутбук, персональний комп'ютер), а саме програмне забезпечення GETISS, і які (користувачі) пройшли реєстрацію в запропонованій системі на сайті, який інтегрований сервером 3 системи. Сервер 3 апаратно-програмного комплексу 4 містить зв'язані між собою базу даних зареєстрованих користувачів 6 системи та базу даних охоронних структур 7, які задіяні в роботі системи. Будь-яка охоронна система, наприклад охоронні відомства, пожежні служби, комунальні господарства та інші, які приймають участь в роботі системи, надають свої дані для занесення в базу даних охоронних структур 7. Такими даними є: їх адреса 2 UA 93042 U 5 10 15 20 25 30 35 40 45 50 55 (місцезнаходження), телефони (міський/мобільний), електронна адреса (E-mail) та інші. Дана база 7 виконана з можливістю постійного оновлення. Також, сервер 3 містить засоби для здійснення відеозапису та збереження 8 даних відеоспостереження в базі даних відеоархіву 9 для кожного користувача системи, і засоби відображення 10 зазначених даних на комп'ютеризованому пристрої 5 користувача. При реєстрації користувачів для залучення в роботу системи, їм потрібно заповнити певні стандартні поля на сайті системи (внести свій Е-mail, пароль та інше), і після реєстрації користувач отримує свій власний пін-код для входу в систему, в свій особистий кабінет і доступ до збережених відеозаписів в базі даних відеоархіву 9 або до поточних записів з пристроїв відеоспостереження. Користувач має можливість надавати іншій особі входу в систему з віддаленого місця через канал зв'язку для перегляду його збережених відеозаписів в базі даних відеоархіву 9 або до поточних записів з пристроїв відеоспостереження. Це досить є корисним у випадках, наприклад, коли користувач, знаходиться не в мережі зв'язку (не має зв'язку з Інтернетом), тоді інша особа слідкує за об'єктом, що охороняється. Крім цього сервер 3 апаратно-програмного комплексу 4 додатково забезпечений засобами автоматичного аналізу та обробки даних відеоспостереження 11, які програмно керуються наперед заданим алгоритмом, призначеним для виявлення надзвичайної ситуації, та засобами передачі пакету даних 12 на комп'ютеризовані пристрої користувачів 5 та на пульт охоронної структури 13. Корисна модель пояснюється конкретним прикладом реалізації системи при охороні нерухомого майна (будинку). Для забезпечення безпеки будинку виконують наступні кроки: установлюють відеокамери та/або відеореєстратори 2 на об'єкті 1, якій охороняться, і, при необхідності, маршрутизатор; налаштовують відеокамери, і, при необхідності, маршрутизатора для роботи з системою; реєстрація користувача в системі та встановлення необхідного програмного забезпечення на комп'ютеризований пристрій 5 користувача. Наприклад на мобільний телефон на базі ОС IOS або Android; здійснюють підключення камер до засобів системи; налаштовують параметри кожної з відеокамер 2 окремо (чутливість, визначення руху, зон визначення руху, тип повідомлень та інше). Після виконання даних кроків та включення засобів охорони, всі відеопотоки з відеокамер 2 будуть передаватися на сервер 3 апаратно-програмного комплексу 4 системи та зберігатися в базі даних відеоархіву 9 для даного користувача. Засоби аналізу та обробки 11 даних відеоспостережень в режимі реального часу відстежують події, які транслюються даними відеокамерами 2. При виявленні будь-якого руху в зоні дії відеокамери 2, дані засоби передачі пакета даних 12 формують повідомлення та надсилають його на пристрій 5 користувача. Повідомлення мають в собі посилання (дату, час та інше) на архів події і користувач має можливість по посиланню переглянути відеоподії. Для цього йому необхідно зайти на сайт системи або використати мобільний додаток, встановлений на мобільному телефоні на базі ОС IOS або Android. Також, з сервера 3 за допомогою засобів передачі пакета даних 12 відправляється пакет даних на пульт охорони, який встановлений у оператора охоронної структури 13, який відповідним чином реагує на таку подію, і в наслідок цього на об'єкт охорони 1 користувача вище група швидкого реагування охоронної структури для усунення нестандартної ситуації. Якщо в момент перегляду онлайн відео або архіву останньої події або попередніх події користувач бачить, що на його об'єкті 1, де встановлена відеокамера проник зловмисник або відбувається подія, яка несе загрозу життю або можливості втрати майна, він може натиснути функцію виклику охорони, яка є відображена на інтерфейсі пристрою 5, вести свій пін-код, після цього з пристрою, на якому було натиснуто функцію і введено пін-код відправляється на сервер 3 пакет даних, а з сервера 3 відправляється пакет даних на пульт охорони, який встановлений у оператора охоронної структури 13, і в наслідок цього на об'єкт охорони 1 користувача вище група швидкого реагування охоронної структури для усунення нестандартної ситуації. Також, користувач має можливість онлайн переглядати трансляцію з відеокамер за допомогою свого ПК через veb-браузер або з мобільний телефонів з встановленим мобільним додатком. При бажанні користувач має можливість зайти в відеоархів системи та вибрати відеозапис, наприклад по даті/часу, по зафіксованому руху та інше. Запропонована корисна модель забезпечує значне зменшення часу, необхідного для реагування на надзвичайну подію, зменшення впливу людського фактора та забезпечення 3 UA 93042 U оперативності та результативності реагування на несанкціоновані (надзвичайні) події, які виникли на об'єкті, що охороняється. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 Система охорони об'єктів, що містить встановлені на щонайменше одному охоронюваному об'єкті щонайменше один пристрій відеоспостереження та/або відеореєстратор, які виконані з можливістю передачі каналами зв'язку даних відеоспостереження на сервер апаратнопрограмного комплексу системи та комп'ютеризовані пристрої користувачів з встановленими спеціальним програмним забезпеченням, причому сервер апаратно-програмного комплексу містить зв'язані між собою базу даних зареєстрованих користувачів системи та базу даних охоронних структур, які задіяні в роботі системи, засоби для здійснення відеозапису та збереження даних відеоспостереження в базі даних відеоархіву для кожного користувача системи, засоби відображення зазначених даних на комп'ютеризованому пристрої користувача, яка відрізняється тим, що сервер апаратно-програмного комплексу додатково забезпечений засобами автоматичного аналізу та обробки даних відеоспостереження, які керуються наперед заданим алгоритмом, призначеним для виявлення надзвичайної ситуації, які зв'язані з засобами передачі пакета даних на комп'ютеризовані пристрої користувачів та на пульт охоронної структури, причому комп'ютеризовані пристрої користувачів забезпечені єдиним інтерфейсом, який виконаний з засобами підключення користувача до свого особистого кабінету після реєстрації на сервері апаратно-програмного комплексу системи, при цьому користувачу або іншій особі надається можливість входу в систему з віддаленого місця через канал зв'язку і доступ до збережених відеозаписів або до поточних записів з пристроїв відеоспостереження. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
