Автоматизована система охорони та контролю опори лінії електропередачі

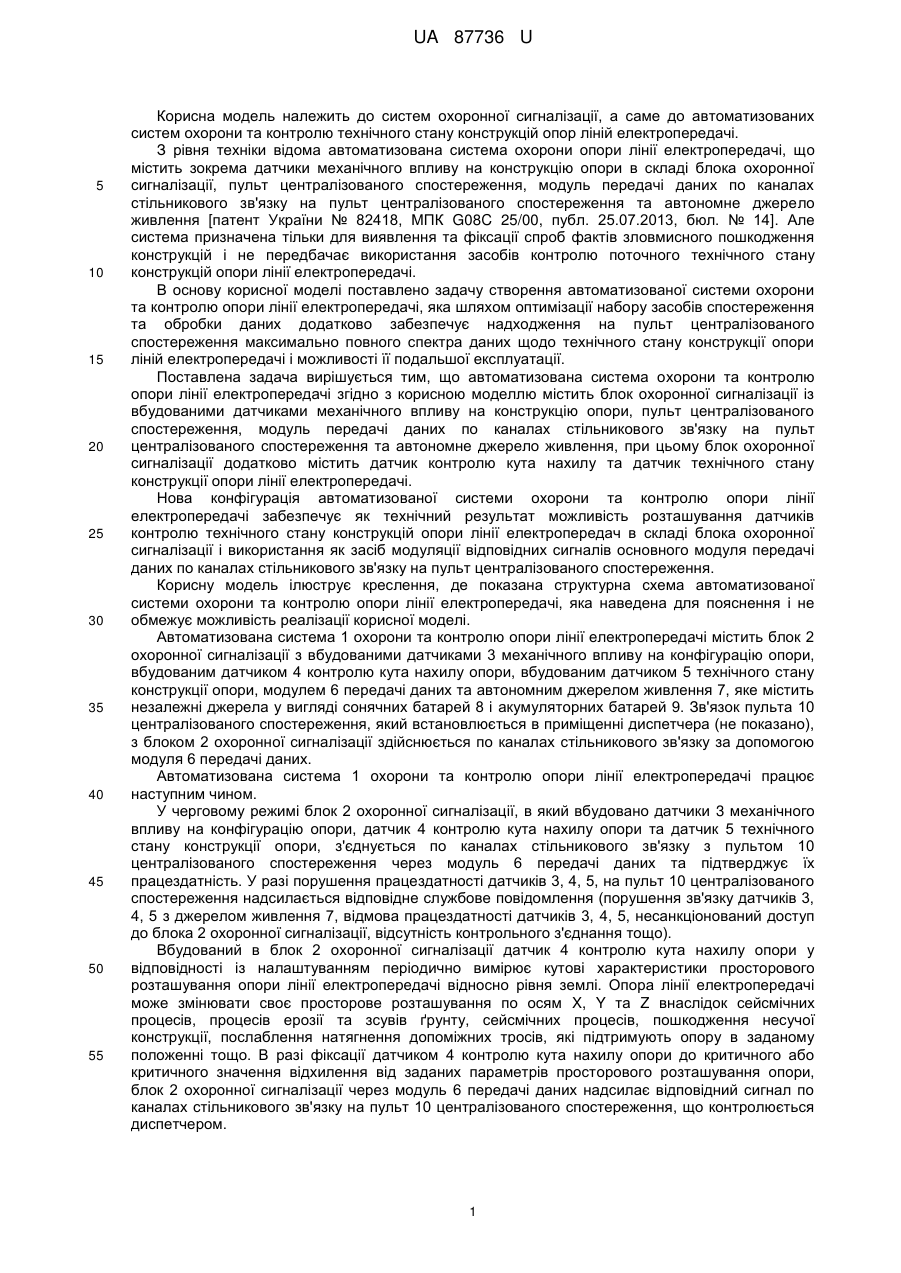

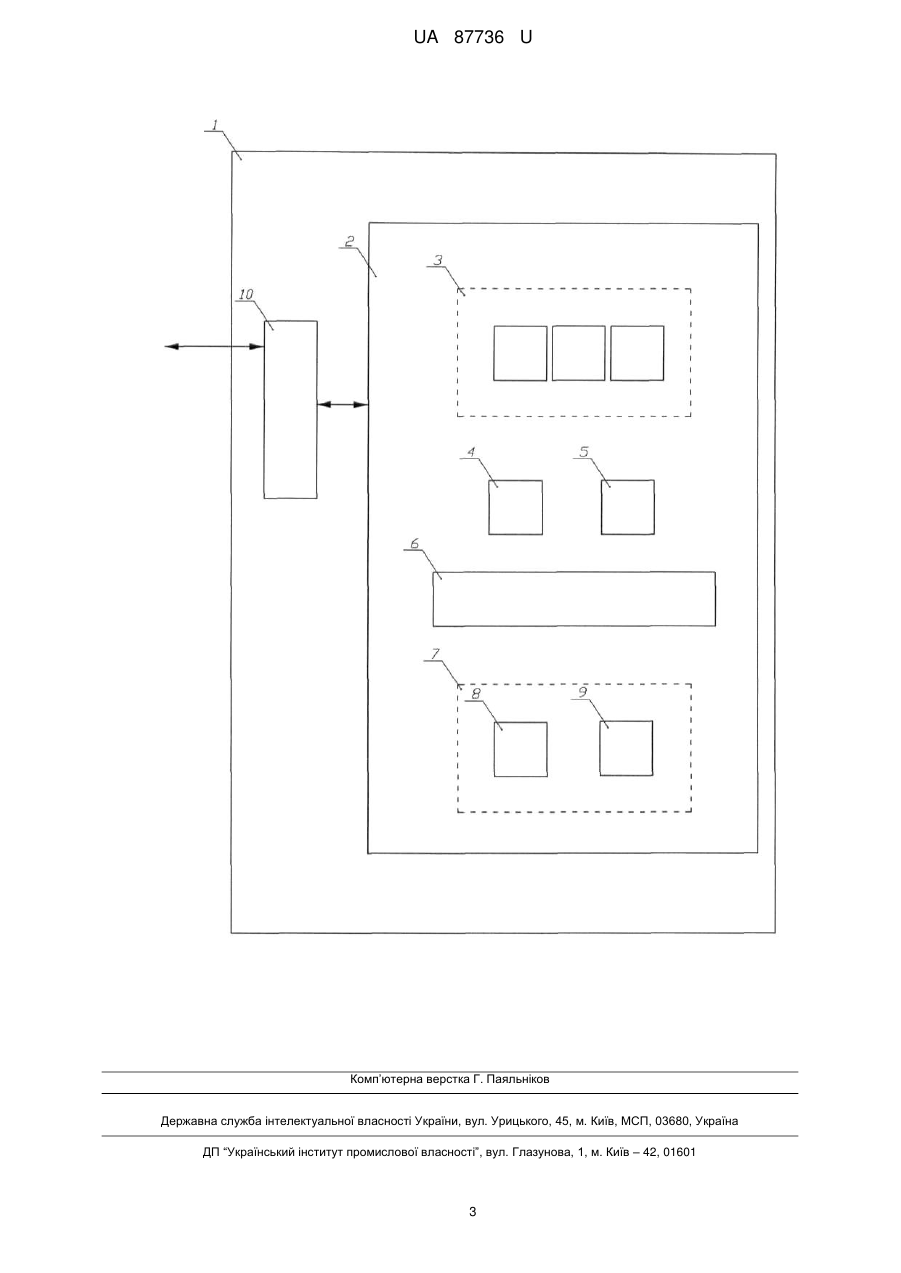

Реферат: UA 87736 U UA 87736 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до систем охоронної сигналізації, а саме до автоматизованих систем охорони та контролю технічного стану конструкцій опор ліній електропередачі. З рівня техніки відома автоматизована система охорони опори лінії електропередачі, що містить зокрема датчики механічного впливу на конструкцію опори в складі блока охоронної сигналізації, пульт централізованого спостереження, модуль передачі даних по каналах стільникового зв'язку на пульт централізованого спостереження та автономне джерело живлення [патент України № 82418, МПК G08C 25/00, публ. 25.07.2013, бюл. № 14]. Але система призначена тільки для виявлення та фіксації спроб фактів зловмисного пошкодження конструкцій і не передбачає використання засобів контролю поточного технічного стану конструкцій опори лінії електропередачі. В основу корисної моделі поставлено задачу створення автоматизованої системи охорони та контролю опори лінії електропередачі, яка шляхом оптимізації набору засобів спостереження та обробки даних додатково забезпечує надходження на пульт централізованого спостереження максимально повного спектра даних щодо технічного стану конструкції опори ліній електропередачі і можливості її подальшої експлуатації. Поставлена задача вирішується тим, що автоматизована система охорони та контролю опори лінії електропередачі згідно з корисною моделлю містить блок охоронної сигналізації із вбудованими датчиками механічного впливу на конструкцію опори, пульт централізованого спостереження, модуль передачі даних по каналах стільникового зв'язку на пульт централізованого спостереження та автономне джерело живлення, при цьому блок охоронної сигналізації додатково містить датчик контролю кута нахилу та датчик технічного стану конструкції опори лінії електропередачі. Нова конфігурація автоматизованої системи охорони та контролю опори лінії електропередачі забезпечує як технічний результат можливість розташування датчиків контролю технічного стану конструкцій опори лінії електропередач в складі блока охоронної сигналізації і використання як засіб модуляції відповідних сигналів основного модуля передачі даних по каналах стільникового зв'язку на пульт централізованого спостереження. Корисну модель ілюструє креслення, де показана структурна схема автоматизованої системи охорони та контролю опори лінії електропередачі, яка наведена для пояснення і не обмежує можливість реалізації корисної моделі. Автоматизована система 1 охорони та контролю опори лінії електропередачі містить блок 2 охоронної сигналізації з вбудованими датчиками 3 механічного впливу на конфігурацію опори, вбудованим датчиком 4 контролю кута нахилу опори, вбудованим датчиком 5 технічного стану конструкції опори, модулем 6 передачі даних та автономним джерелом живлення 7, яке містить незалежні джерела у вигляді сонячних батарей 8 і акумуляторних батарей 9. Зв'язок пульта 10 централізованого спостереження, який встановлюється в приміщенні диспетчера (не показано), з блоком 2 охоронної сигналізації здійснюється по каналах стільникового зв'язку за допомогою модуля 6 передачі даних. Автоматизована система 1 охорони та контролю опори лінії електропередачі працює наступним чином. У черговому режимі блок 2 охоронної сигналізації, в який вбудовано датчики 3 механічного впливу на конфігурацію опори, датчик 4 контролю кута нахилу опори та датчик 5 технічного стану конструкції опори, з'єднується по каналах стільникового зв'язку з пультом 10 централізованого спостереження через модуль 6 передачі даних та підтверджує їх працездатність. У разі порушення працездатності датчиків 3, 4, 5, на пульт 10 централізованого спостереження надсилається відповідне службове повідомлення (порушення зв'язку датчиків 3, 4, 5 з джерелом живлення 7, відмова працездатності датчиків 3, 4, 5, несанкціонований доступ до блока 2 охоронної сигналізації, відсутність контрольного з'єднання тощо). Вбудований в блок 2 охоронної сигналізації датчик 4 контролю кута нахилу опори у відповідності із налаштуванням періодично вимірює кутові характеристики просторового розташування опори лінії електропередачі відносно рівня землі. Опора лінії електропередачі може змінювати своє просторове розташування по осям X, Y та Z внаслідок сейсмічних процесів, процесів ерозії та зсувів ґрунту, сейсмічних процесів, пошкодження несучої конструкції, послаблення натягнення допоміжних тросів, які підтримують опору в заданому положенні тощо. В разі фіксації датчиком 4 контролю кута нахилу опори до критичного або критичного значення відхилення від заданих параметрів просторового розташування опори, блок 2 охоронної сигналізації через модуль 6 передачі даних надсилає відповідний сигнал по каналах стільникового зв'язку на пульт 10 централізованого спостереження, що контролюється диспетчером. 1 UA 87736 U 5 10 15 20 25 Технічний стан конструкції опори лінії електропередачі багато в чому залежить від якості болтових з'єднань окремих елементів конструкції. Послаблення таких з'єднань може призвести до руйнації конструкції опори та аварійної ситуації на лінії електропередачі. При послабленні болтових з'єднань виникають певні вібрації. Частота таких вібрацій відрізняється від стандартного шуму або вібрацій, які виникають в разі, наприклад, акту вандалізму. Датчик 5 технічного стану конструкції опори лінії електропередачі являє собою віброакустичний датчик, налаштований на діапазон частот, які виникають при подібних розбалансуваннях елементів певної конструкції опори. В разі фіксації датчиком 5 досягнення критичних або докритичних параметрів вібрації блок 2 охоронної сигналізації з використанням модулю 6 надсилає відповідний сигнал, який надходить по каналах стільникового зв'язку на пульт 10 централізованого спостереження. Таким чином автоматизована система охорони та контролю опори лінії електропередачі здійснює функцію контролю поточного технічного стану конструкцій опори лінії електропередачі. Автоматизована система охорони та контролю опор ліній електропередачі, згідно з корисною моделлю, забезпечує раціональне поєднання засобів контролю технічного стану конструкцій опор ліній електропередачі з охоронною системою та її засобами зв'язку з пультом централізованого спостереження і може ефективно використовуватися при комплектації сучасного устаткування ліній електропередачі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Автоматизована система охорони та контролю опори лінії електропередачі, яка містить блок охоронної сигналізації із вбудованими датчиками механічного впливу на конструкцію опори, пульт централізованого спостереження, модуль передачі даних по каналах стільникового зв'язку на пульт централізованого спостереження та автономне джерело живлення, яка відрізняється тим, що блок охоронної сигналізації додатково містить датчик контролю кута нахилу та датчик технічного стану конструкції опори лінії електропередачі. 2 UA 87736 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
