Буровий розчин

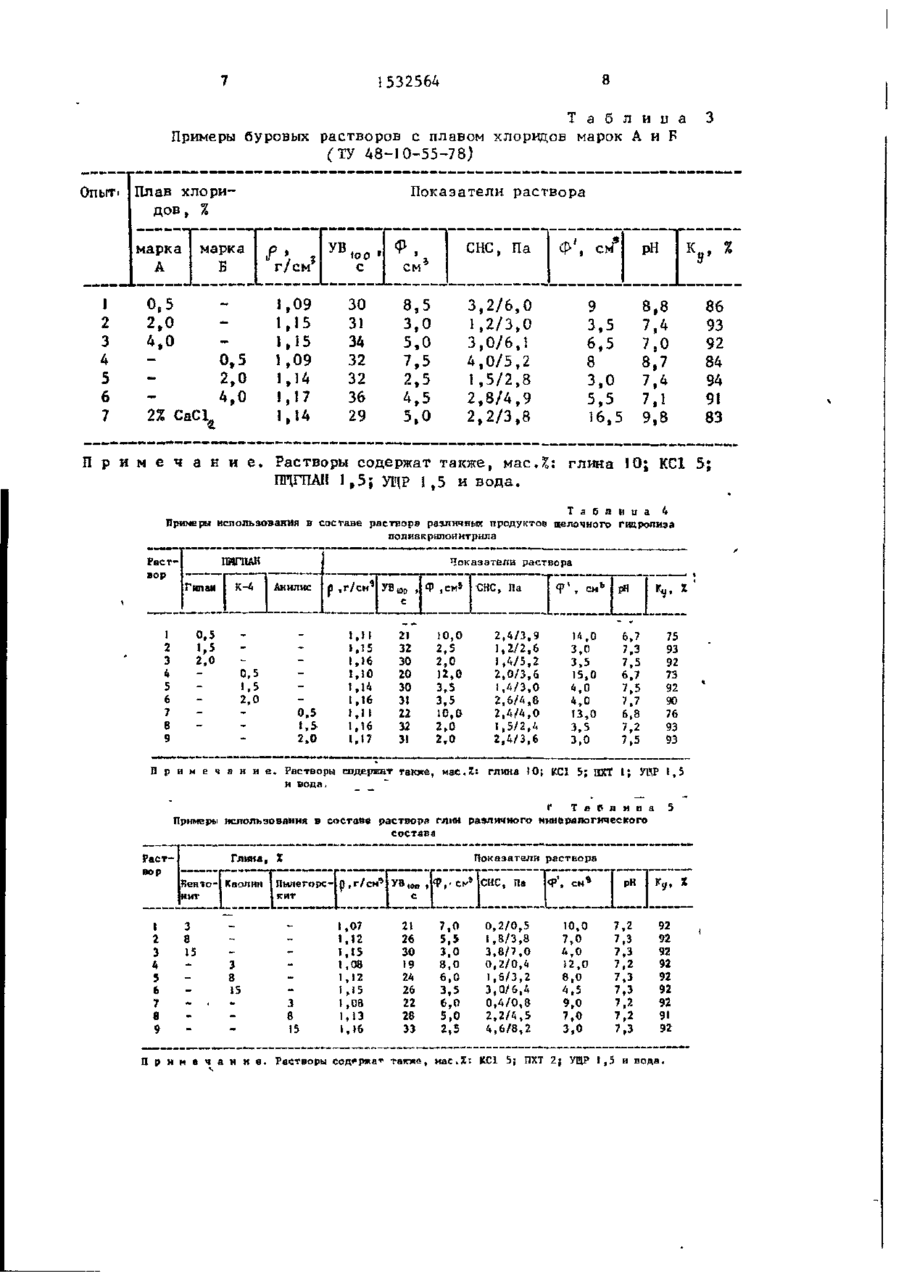

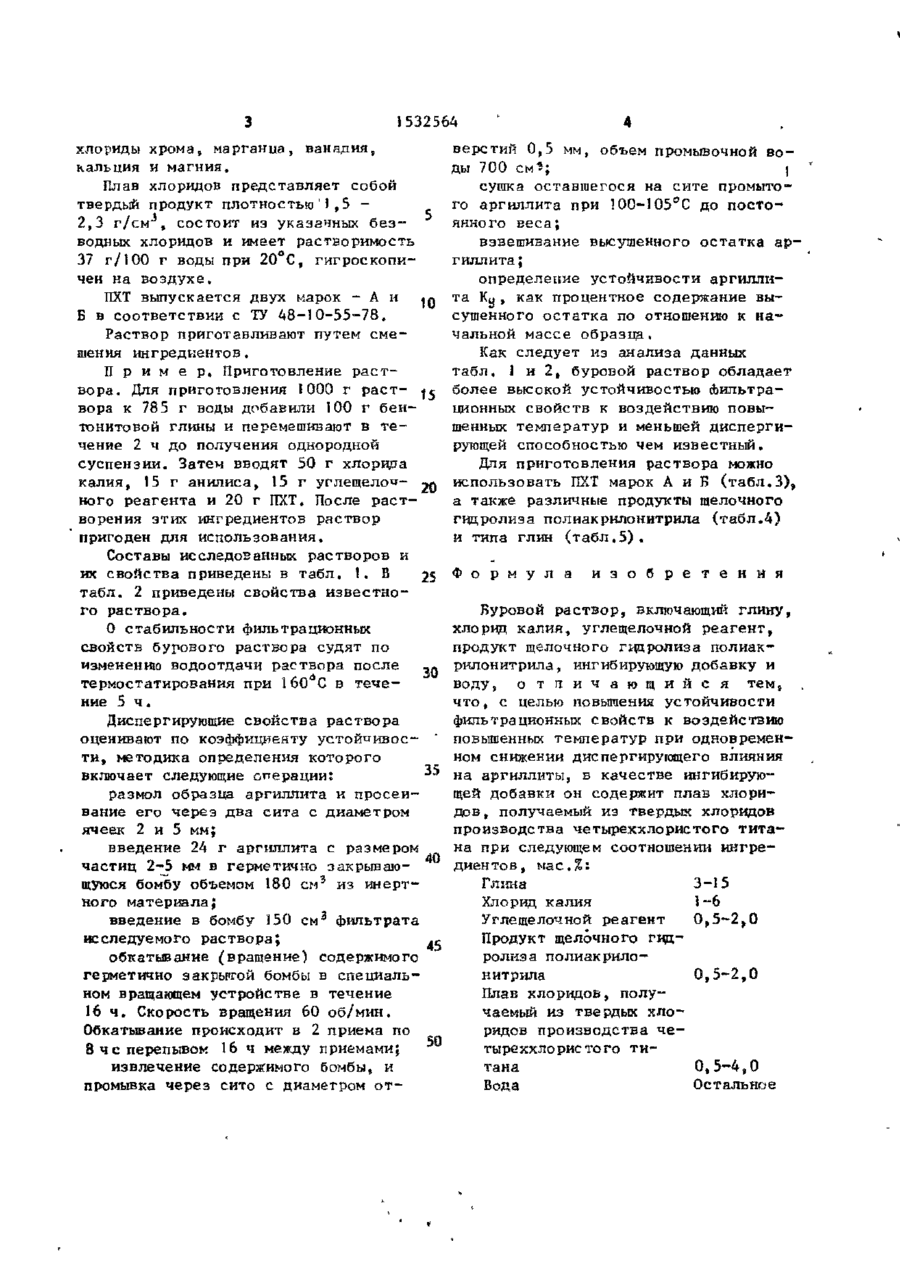

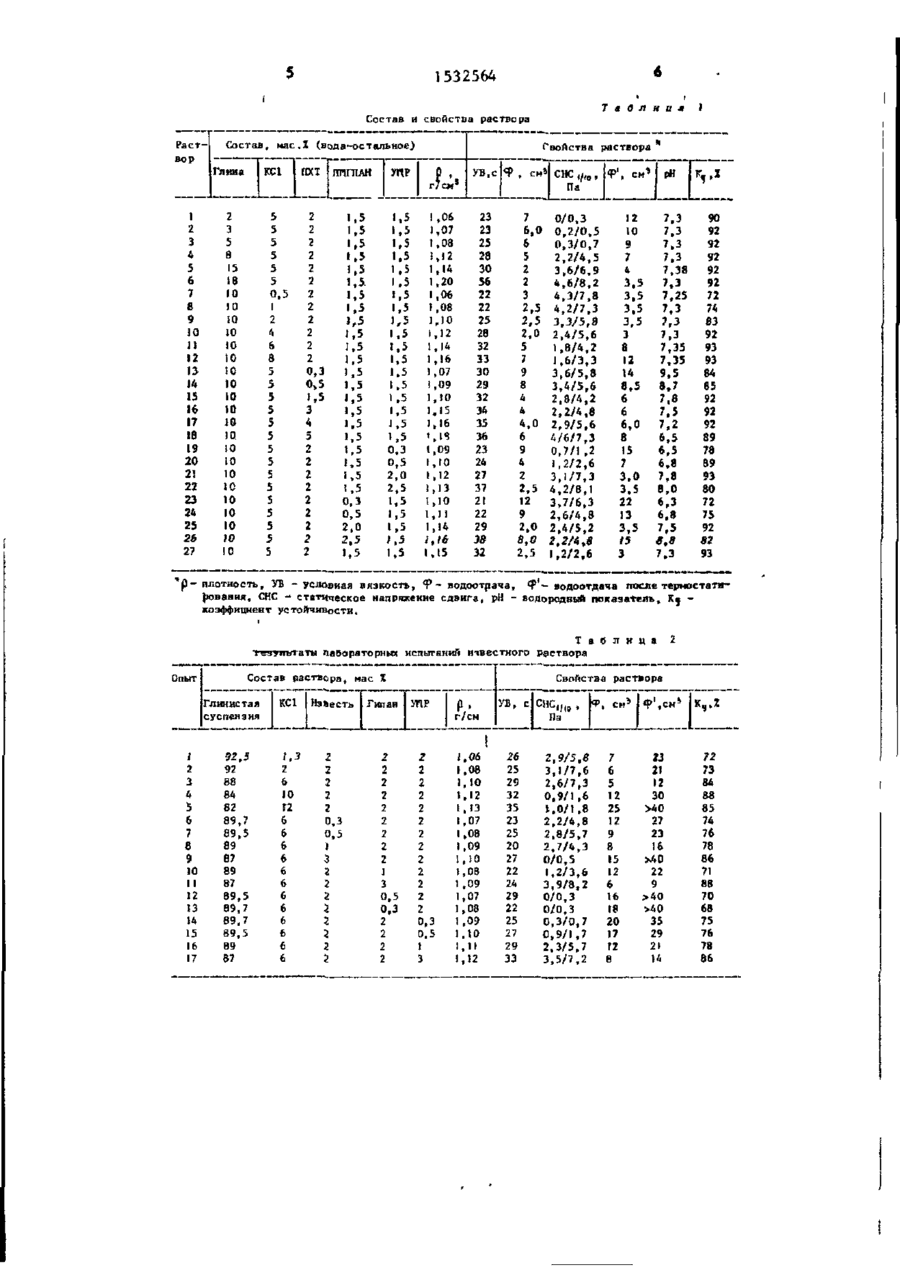

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН 1532564 15D4 А1 С 09 К 7702 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ ПРИ ГКНТ СССР ТЕНИЯ н (21) 4323378/23-03 ' . >: ; ' (22) 0 6 . 0 6 . 8 7 (46) 3 0 . 1 2 . 8 9 . Кюл. № 48 (71) Полтавское отделение Украинского научно-исследовательского г е о л о г о разведочного института (72) А.Г. Розенгафт, Н.Н. Стремилова, З.Ю. Гинковская,. М.Я. Червиц и В.Ф. Крагина ; (53) 6 2 2 . 2 4 3 . 1 4 4 . 3 ( 0 8 8 . 8 ) (56) Авторское свидетельство СССР № 1266851, к л . С 09 К 7/02, 1986. Авторское свидетельство СССР № 1033524, к л . С 09 К 7/02, 1982. (54) Б Р В Й РАСТВОР УОО ' * (57) Изобретение относится к бурению скважин. Цель изобретения - повышение устойчивости фильтрационных свойств бурового раствора к в о з д е й с т вию повышенных температур при о д н о временном снижении его диспергирующе Изобретение относится к бурению нефтяных и газовых скважин, а именно к буровым растворам, используемым при бурении в осложненных условиях. Цель изобретения - повышение у с тойчивости фильтрационных свойств раствора к воздействию температур при одновременном снижении диспергирующего влияния на аргиллиты. Раствор с о держит следующие ингредиенты, мас.%: Глина 3-15 Хлорид калия 1 -6 Углещелочный реагент 0,5-2,О Продукт щелочного гидролиза полиакрилонитрила 0,5-2,0 го влияния на аргиллиты. Раствор с о держит следующие ингредиенты при их соотношении, мас.%: глина 3-15; х л о рид калия 1-6; углещелочной р е а г е н т 0 , 5 - 2 ; продукт щелочного гидролиза полиакрилонитрила 0 , 5 - 2 ; плав хлорид о в , получаемый из твердых отходов хлоридов производства четыреххлористого титана 0 , 5 - 4 . Последний с о д е р жит, мас.%: хлорид алюминия не менее 20; хлорное железо не менее 6, х л о р и ды натрия и калия не более 2 5 , а т а к же хлориды хрома, марганца, в а н а д и я , кальция и магния. Плотность титана 1,5-2,3 г / с м 3 , растворимость - 37 г на 100 г воды при 20°С, гигроскопичен на в о з д у х е . В к а ч е с т в е продуктов щелочного гидролиза полиакрилонитрила можно и с пользовать г к п а н , а н и л и с , реагент К-4. Раствор приготавливают путем смешения входящих в него ингредиентов. 5 табл. Плав х л о р и д о в , полученный из твердых хлоридов п р о и з в о д с т . ва четыреххлористого титана 0,5-4,0 Вода ~: '• Остальное В к а ч е с т в е продуктов щелочного гидролиза полиакрилонитрила (П1ДГПАН) можно использовать гипан, анилис, реагент К-4. Плав хлоридов, получаемый из т в е р дых хлоридов производства четыреххлористого титана (ПХТ) содержит, мас.%: хлорид алюминия не менее 20, хлорное железо не менее 6, хлориды натрия и калия не более 25. ПХТ содержит также 1532564 верстий 0,5 мм, объем промывочной в о хлориды хрома, марганца, ванадия, ды 700 смЗ; | кальция и магния. сушка оставшегося на сите промытоПлав хлоридов представляет собой го аргиллита при 100-105°С до постотвердый продукт плотностью ' I,5 2,3 г / с м , состоит из указанных б е з янного веса; водных хлоридов и имеет растворимость взвешивание высушенного остатка ар37 г/100 г воды при 20 С, гигроскопигиллита; чен на воздухе. определение устойчивости аргиллиГОСТ выпускается двух марок - А и та Ку, как процентное содержание выБ в соответствии с Т 48-!0-55-78. У сушенного остатка по отношению к наРаствор приготавливают путем смечальной массе образца. шения ингредиентов. Как следует из анализа данных П р и м е р , Приготовление расттабл. 1 и 2, буровой раствор обладает вора. Для приготовления 1000 г раст- 15 более высокой устойчивостью Фильтравора к 785 г воды добавили 100 г бенционных свойств к воздействию повытонитовой глины и перемешивают в т е шенных температур и меньшей диспергичение 2 ч до получения однородной рующей способностью чем известный. суспензии. Затем вводят 50 г хлорида Для приготовления раствора можно калия, 15 г анилиса, !5 г углещелочиспользовать П Т марок А и В (табл.3), Х 20 ного реагента и 20 г ПХТ. После раста также различные продукты щелочного ворения этих ингредиентов раствор гидролиза полиакрилонитрила (табл*4) пригоден для использования. и типа глин ( т а б л . 5 ) . Составы исследованных растворов и их свойства приведены в табл. 1. В 25 Ф о р м у л а и з о б р е т е н и я табл. 2 приведены свойства известного раствора. Куровой раствор, включающий глину, хлорид калия, углещелочной реагент, О стабильности фильтрационных продукт щелочного гидролиза полиаксвойств бурового раствора судят по рилонитрила, ингибирующую добавку и изменению водоотдачи раствора после 30 воду, о т л и ч а ю щ и й с я тем„ термостатирования при 16О*С в течечто, с целью повышения устойчивости ние 5 ч . фильтрационных свойств к воздействию Диспергирующие свойства раствора повышенных температур при одновременоценивают по коэффициенту устойчивосномснижении диспергирующего влияния ти, методика определения которого 35 на аргиллиты, в качестве ингибирукгвключает следующие операции: щей добавки он содержит плав хлориразмол образца аргиллита и просеидов, получаемый из твердых хлоридов вание его через два сита с диаметром производства четыреххлористого титаячеек 2 и 5 мм; на при следующем соотношении ингревведение 24 г аргиллита с размером 40 диентов, мас.%: частиц 2-^5 мм в герметично закрывающуюся бомбу объемом 180 см 3 из инертного материала; введение в бомбу 150 см 3 фильтрата исследуемого раствора; 45 обкатывание (вращение) содержимого герметично закрытой бомбы в специальном вращающем устройстве в течение 16 ч . Скорость вращения 60 об/мин. Обкатывание происходит в 2 приема по 50 8чсперепывом 16 ч между приемами; извлечение содержимого бомбы, и промывка через сито с диаметром о т Глина Хлорид калия Углещелочной реагент Продукт щелочного гидролиза полиакрилонитрила Плав хлоридов, получаемый из твердых хлоридов производства ч е тыреххлорис того титана Вода 3-15 1-6 0,5-2,0 0,5-2,0 0,5-4,0 Остальное 1532564 Т а б л и ц а 1 Состав и свойства раствора Ряст Состав , м а с . Т> (вода-остальное) Глина 1 КС1 1 2 2 3 3 5 4 8 15 5 6 7 8 9 10 11 12 13 1& 15 16 17 18 19 20 21 22 23 24 25 26 27 5 5 5 5 5 5 1 пхт ППГПАН 5 5 1,5 3 5 4 5 5 5 5 5 5 5 5 5 5 10 10 10 10 10 10 10 10 10 10 10 1Q 10 10 10 1С 10 10 0,5 5 5 18 2 2 2 2 2 2 2 2 2 2 2 2 0,3 э 2 2 2 2 2 2 2 2 2 0,5 1 2 4 6 8 10 10 10 Свойства раствора УВ.с УПР 1 1,5 1,5 1,5 1.5 , ,06 1 ,07 I ,08 I ,12 1 ,14 1 ,20 1 ,06 1 ,08 1,10 1 ,12 1 ,14 1 ,16 1 07 1 09 1 10 1 15 1 16 I 14 09 1 10 1 12 1 13 I 10 1 11 1 14 I . 16 1, 15 1,5 ,5 1,5 1.5 ,5 1.5 1,5. ,5 1,5 ,5 1.5 ,5 ,5 ,5 ,5 ,5 ,5 ,5 .5 ,5 ,5 1 ,5 ,5 1 ,5 ,5 ,5 ,5 ,5 ,5 ,5 ,5 ,5 ,5 ,5 0,3 0,5 2,0 2,5 1,5 «T* , s ,5 1 ,5 С ,3 С ,5 2.0 2 ,5 І ,5 1 ,5 1 ,5 1 .5 1 ,5 | cue CM г ?CMS Па , ilro 1 1 11 |
