Спосіб переведення титанвмісних проб у розчин

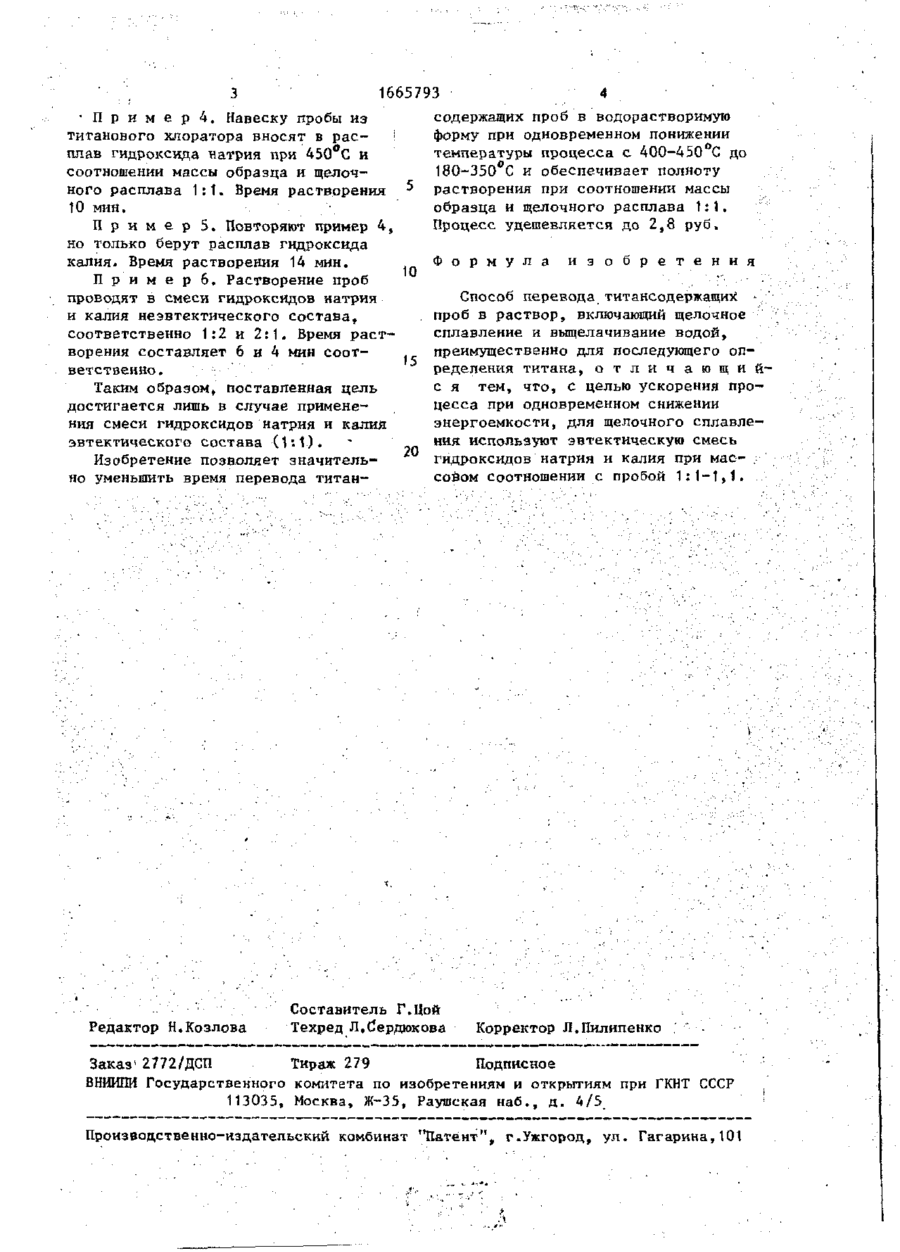

Изобретение относится к способам перевода титансодержащих проб в раствор и может быть использовано при анализе минерального сырья.Цель изобретения - ускорение процесса при одновременном снижении энергоемкостис Поставленная цель достигается использованием для щелочного сплавления эвтектической смеси гидроксидов натрия и калия О ; 1 ) при массовом соотношении с пробой 1:1. Время растворения уменьшается с 1 0 - И мин до 50 с. 20 и 15 с. Дальнейшее увеличение температуры нецелесообразно из-за большой летучести щелочного расплава и незначительного уменьшения времени растворения проб. Из представленных примеров следует, что значительный положительный эффект достигается при температурах 180-350°С, т.е. более низких, чем при обычном щелочном расплавлении (400-450°С). П р и м е р З . Повторяют все, как в примере 1, но изменяют соотношение массы образца и щелочного расплава. Берут соотношения, равные 1:0,5; 1:0,6; 1:0,7; 1:0,8; 1,0:9. При этом же времени растворения остается Heрастворенным соответственно 50, 40, 30, 20, 10% навески. При соотношении 1:1 навеска растворяется полностью. Увеличение соотношения выше 1:1,1 нецелесообразно, О5 СО со 1665793 содержащих проб в водорастворимую • П р и м е р 4. Навеску пробы из форму при одновременном понижении титанового хлоратора вносят в рас- і температуры процесса с 400-450 С до плав гидроксида натрия при 450°С и 180-350 С и обеспечивает полноту соотношении массы образца и щелочрастворения при соотношении массы ного расплава 1:1. Время растворения образца и щелочного расплава 1:1. 10 мин. Процесс удешевляется до 2,8 руб. П р и м е р 5. Повторяют пример 4, но только берут расплав гидроксида Ф о р м у л а и з о б р е т е н и я калия. Время растворения 14 мин. 10 П р и м е р 6. Растворение проб Способ перевода титансодержащих" проводят в смеси гидроксидов натрия проб в р а с т в о р , включающий щелочное и калия неэвтектического состава, сплавление и выщелачивание водой, соответственно 1:2 и 2:1. Время растпреимущественно для последующего опворения составляет 6 и 4 мин соот15 ределения титана, о т л и ч а ю щ и й ветственно. с я тем, что, с целью ускорения проТаким образом, поставленная цель цесса при одновременном снижении достигается лишь в случае применеэнергоемкости, для щелочного сплавления смеси гидроксидов натрия и калия ния используют эвтектическую смесь эвтектического состава (1:1). 20 гидроксидов натрия и калия при мае- . Изобретение позволяет значительсовом соотношении с пробой 1 : 1 - 1 , 1 . но уменьшить время перевода титан Редактор Н.Козлова Составитель Г.Цой Техред Л,Сердюкова Корректор Л.Пилипенко ; " Заказ 1 2772/ДСП Тираж 279 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская н а б . , д . 4/5_ Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
