Двері для житлових, громадських і виробничих приміщень

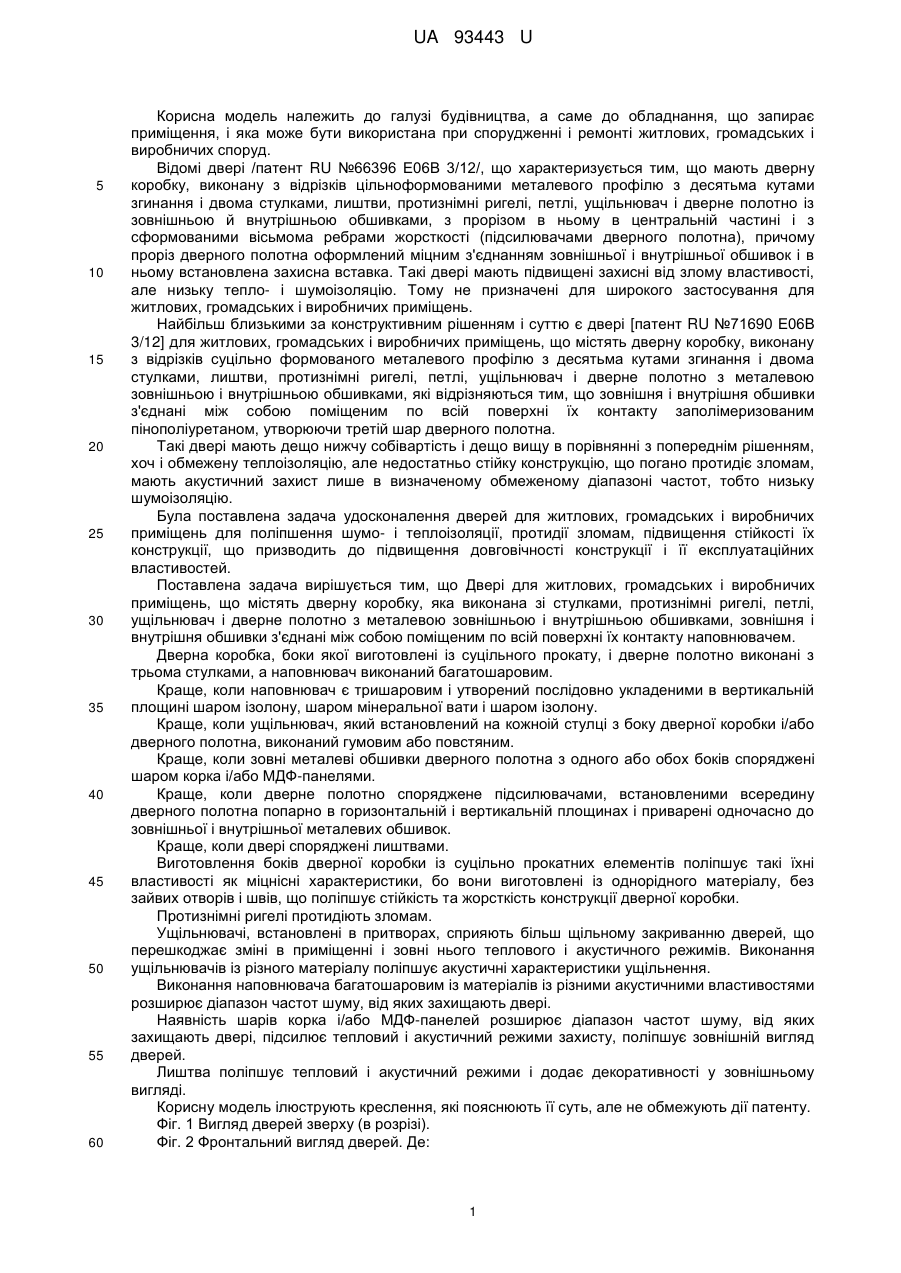

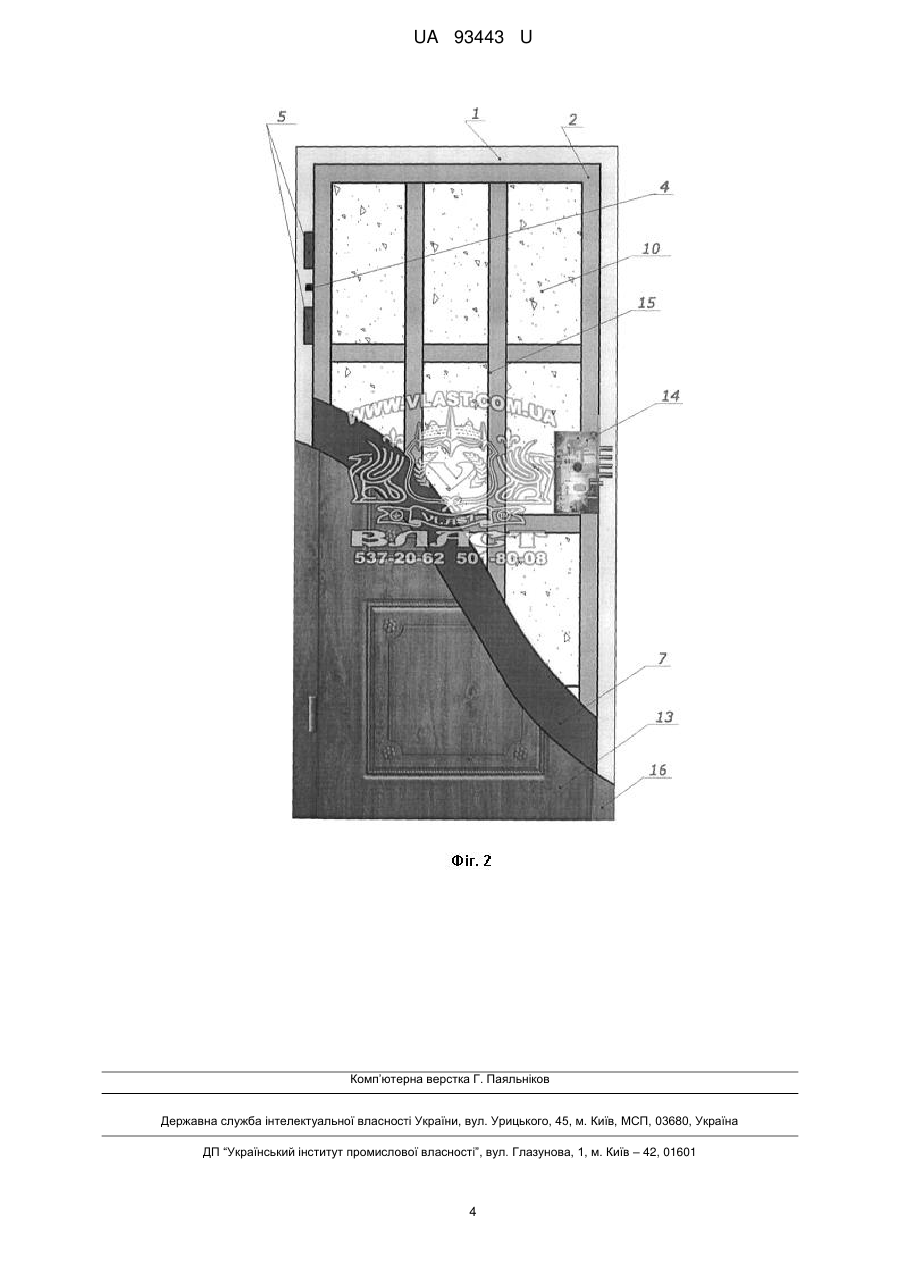

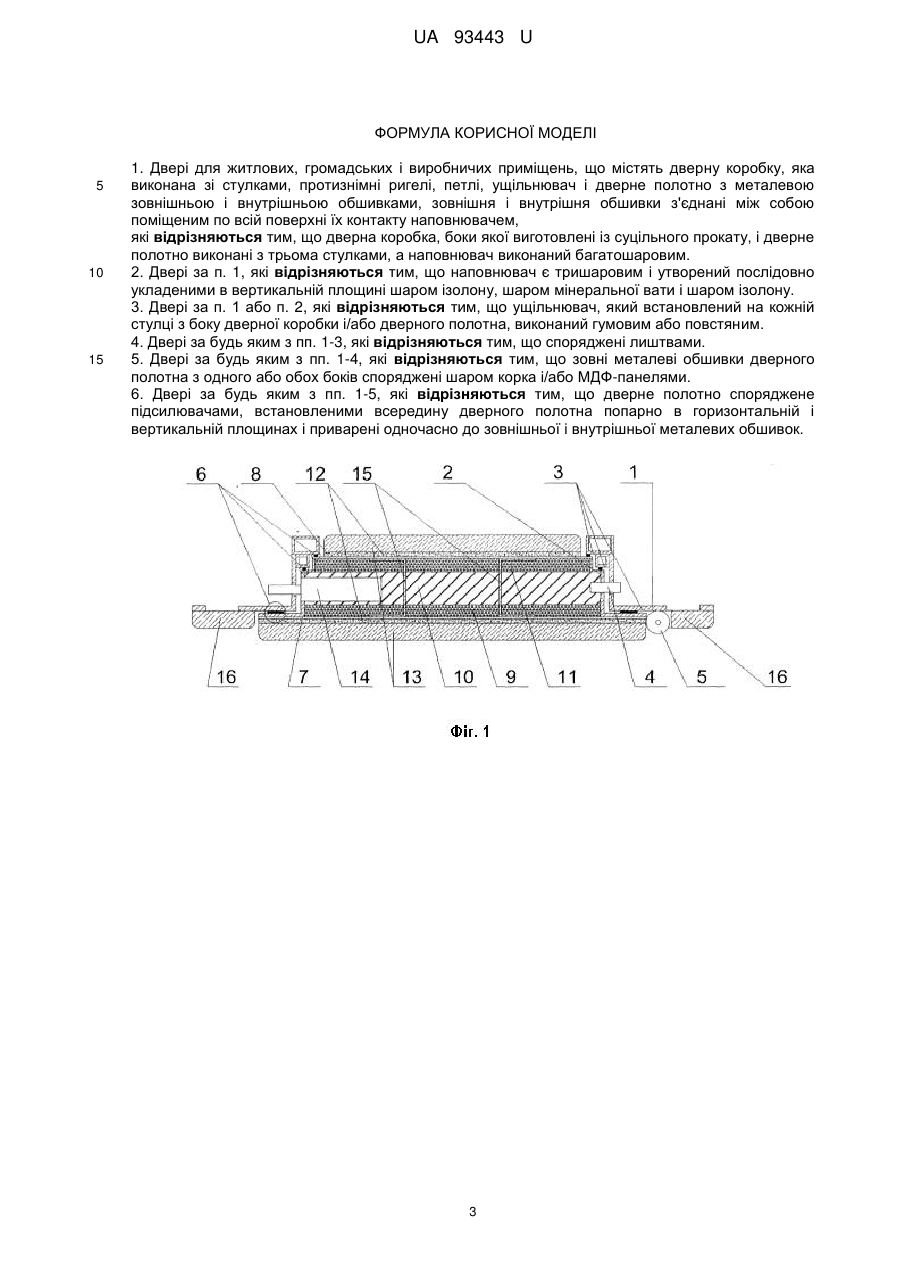

Реферат: UA 93443 U UA 93443 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва, а саме до обладнання, що запирає приміщення, і яка може бути використана при спорудженні і ремонті житлових, громадських і виробничих споруд. Відомі двері /патент RU №66396 Е06В 3/12/, що характеризується тим, що мають дверну коробку, виконану з відрізків цільноформованими металевого профілю з десятьма кутами згинання і двома стулками, лиштви, протизнімні ригелі, петлі, ущільнювач і дверне полотно із зовнішньою й внутрішньою обшивками, з прорізом в ньому в центральній частині і з сформованими вісьмома ребрами жорсткості (підсилювачами дверного полотна), причому проріз дверного полотна оформлений міцним з'єднанням зовнішньої і внутрішньої обшивок і в ньому встановлена захисна вставка. Такі двері мають підвищені захисні від злому властивості, але низьку тепло- і шумоізоляцію. Тому не призначені для широкого застосування для житлових, громадських і виробничих приміщень. Найбільш близькими за конструктивним рішенням і суттю є двері [патент RU №71690 Е06В 3/12] для житлових, громадських і виробничих приміщень, що містять дверну коробку, виконану з відрізків суцільно формованого металевого профілю з десятьма кутами згинання і двома стулками, лиштви, протизнімні ригелі, петлі, ущільнювач і дверне полотно з металевою зовнішньою і внутрішньою обшивками, які відрізняються тим, що зовнішня і внутрішня обшивки з'єднані між собою поміщеним по всій поверхні їх контакту заполімеризованим пінополіуретаном, утворюючи третій шар дверного полотна. Такі двері мають дещо нижчу собівартість і дещо вищу в порівнянні з попереднім рішенням, хоч і обмежену теплоізоляцію, але недостатньо стійку конструкцію, що погано протидіє зломам, мають акустичний захист лише в визначеному обмеженому діапазоні частот, тобто низьку шумоізоляцію. Була поставлена задача удосконалення дверей для житлових, громадських і виробничих приміщень для поліпшення шумо- і теплоізоляції, протидії зломам, підвищення стійкості їх конструкції, що призводить до підвищення довговічності конструкції і її експлуатаційних властивостей. Поставлена задача вирішується тим, що Двері для житлових, громадських і виробничих приміщень, що містять дверну коробку, яка виконана зі стулками, протизнімні ригелі, петлі, ущільнювач і дверне полотно з металевою зовнішньою і внутрішньою обшивками, зовнішня і внутрішня обшивки з'єднані між собою поміщеним по всій поверхні їх контакту наповнювачем. Дверна коробка, боки якої виготовлені із суцільного прокату, і дверне полотно виконані з трьома стулками, а наповнювач виконаний багатошаровим. Краще, коли наповнювач є тришаровим і утворений послідовно укладеними в вертикальній площині шаром ізолону, шаром мінеральної вати і шаром ізолону. Краще, коли ущільнювач, який встановлений на кожноій стулці з боку дверної коробки і/або дверного полотна, виконаний гумовим або повстяним. Краще, коли зовні металеві обшивки дверного полотна з одного або обох боків споряджені шаром корка і/або МДФ-панелями. Краще, коли дверне полотно споряджене підсилювачами, встановленими всередину дверного полотна попарно в горизонтальній і вертикальній площинах і приварені одночасно до зовнішньої і внутрішньої металевих обшивок. Краще, коли двері споряджені лиштвами. Виготовлення боків дверної коробки із суцільно прокатних елементів поліпшує такі їхні властивості як міцнісні характеристики, бо вони виготовлені із однорідного матеріалу, без зайвих отворів і швів, що поліпшує стійкість та жорсткість конструкції дверної коробки. Протизнімні ригелі протидіють зломам. Ущільнювачі, встановлені в притворах, сприяють більш щільному закриванню дверей, що перешкоджає зміні в приміщенні і зовні нього теплового і акустичного режимів. Виконання ущільнювачів із різного матеріалу поліпшує акустичні характеристики ущільнення. Виконання наповнювача багатошаровим із матеріалів із різними акустичними властивостями розширює діапазон частот шуму, від яких захищають двері. Наявність шарів корка і/або МДФ-панелей розширює діапазон частот шуму, від яких захищають двері, підсилює тепловий і акустичний режими захисту, поліпшує зовнішній вигляд дверей. Лиштва поліпшує тепловий і акустичний режими і додає декоративності у зовнішньому вигляді. Корисну модель ілюструють креслення, які пояснюють її суть, але не обмежують дії патенту. Фіг. 1 Вигляд дверей зверху (в розрізі). Фіг. 2 Фронтальний вигляд дверей. Де: 1 UA 93443 U 5 10 15 20 25 30 35 40 45 50 55 1. Дверна коробка; 2. Дверне полотно; 3. Стулка; 4. Протизнімні ригелі; 5. Петлі; 6. Ущільнювач; 7. Зовнішня металева обшивка дверного полотна; 8. Внутрішня металева обшивка дверного полотна 9. Наповнювач -1-й шар; 10. Наповнювач - 2-й шар; 11. Наповнювач - 3-й шар; 12. Шари корка; 13. МДФ-панелі; 14. Замок; 15. Підсилювачі дверного полотна; 16. Лиштва. Двері для житлових, громадських і виробничих приміщень (фіг.фіг. 1-2) містять дверну коробку 1, дверне полотно 2, які виконані зі стулками 3, протизнімні ригелі 4, петлі 5, ущільнювач 6. Дверне полотно 2 утворене металевими зовнішньою 7 і внутрішньою 8 обшивками. Зовнішня 7і внутрішня 8 обшивки з'єднані між собою поміщеним по всій поверхні їх контакту багатошаровим наповнювачем: перший шар наповнювача 9 виконаний із ізолону, другий шар наповнювача 10 виконаний із мінеральної вати, третій шар наповнювача 11 виконаний із ізолону. Зовні металеві обшивки 7 і 8 дверного полотна 2 з одного або обох боків споряджені шаром корка 12 і/або МДФ-панелями 13. Двері споряджені замком 14. Дверне полотно споряджене підсилювачами 15, встановленими всередину дверного полотна попарно в горизонтальній і вертикальній площинах і приварені одночасно до зовнішньої 7 і внутрішньої 8 металевих обшивок. Дверна коробка 1 виконана з лиштвою 16. Всі теплові і акустичні властивості дверей, що забезпечені її конструкцією, виявляються при її експлуатації. Двері в замкненому стані щільно замкнені за рахунок ущільнювачів 6 в стулках 3 та замку 14. Несанкціонованій спробі проникнення в приміщення в разі зняття дверей з петель 5, які захищає лиштва 16, перешкоджають протизнімні ригелі 4. Від вибивання дверей захищає металева зовнішня обшивка дверного полотна 7 та жорсткість всієї конструкції дверей в цілому. На основі корисної моделі підприємство Власт випускає вхідні двері в широкому асортименті як типові, так і за індивідуальним проектом. Основні етапи виготовлення дверей базової типової моделі (фіг. 2) з розмірами дверного отвору 2050 × 900 та дверної коробки 2030 × 870 складаються з підготовки металу, розмітки та різання заготовок, зварки дверної коробки 1, збірки дверного полотна 2, обробки лакофарбовими матеріалами, обшиття декоративними елементами (МДФ-панелі 13, шари корка 12, лиштва 16, тощо), встановлення додаткової арматури, перевірки якості збірки та щільності прилягання дверного полотна до дверної коробки на контрольному стенді. Опис конструкції вхідних дверей ТМ ВЛАСТ з 3-ма стулками. Замкнута металева порожнина дверної коробки 1 виготовлена з металевого кутника 63 × 63 мм, що створює перший контур, до якого приварюють в лівій і правій бічних частинах трубу 15 × 15 мм, що створює другий контур, а до цієї труби приварюють ще одну трубу 30 × 20 мм, що і створює третій контур на дверній коробці. Конструкція дверного полотна 2 складається із зовнішньої 7 і внутрішньої 8 обшивок із листів металу товщиною 2 мм. Периметр двері виконаний із міцного металевого кутника 50 × 50 мм, а підсилювачі 15 виконані з металевого Пподібного профілю 70 мм, що значно підвищує міцність і жорсткість полотна. Таким чином, ширина дверного полотна 2 становить 74 мм. Для отримання додаткової стулки на дверному полотні в цій конструкції приварюють додатковий кутник 15 × 17 мм, що значно підвищує теплота звукоізоляційні характеристики дверей. Таким чином удосконалення дверей для житлових, громадських і виробничих приміщень призводить до поліпшення шумо- і теплоізоляції, протидії зломам, підвищення стійкості їх конструкції, що веде до підвищення довговічності конструкції і її експлуатаційних властивостей. 2 UA 93443 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Двері для житлових, громадських і виробничих приміщень, що містять дверну коробку, яка виконана зі стулками, протизнімні ригелі, петлі, ущільнювач і дверне полотно з металевою зовнішньою і внутрішньою обшивками, зовнішня і внутрішня обшивки з'єднані між собою поміщеним по всій поверхні їх контакту наповнювачем, які відрізняються тим, що дверна коробка, боки якої виготовлені із суцільного прокату, і дверне полотно виконані з трьома стулками, а наповнювач виконаний багатошаровим. 2. Двері за п. 1, які відрізняються тим, що наповнювач є тришаровим і утворений послідовно укладеними в вертикальній площині шаром ізолону, шаром мінеральної вати і шаром ізолону. 3. Двері за п. 1 або п. 2, які відрізняються тим, що ущільнювач, який встановлений на кожній стулці з боку дверної коробки і/або дверного полотна, виконаний гумовим або повстяним. 4. Двері за будь яким з пп. 1-3, які відрізняються тим, що споряджені лиштвами. 5. Двері за будь яким з пп. 1-4, які відрізняються тим, що зовні металеві обшивки дверного полотна з одного або обох боків споряджені шаром корка і/або МДФ-панелями. 6. Двері за будь яким з пп. 1-5, які відрізняються тим, що дверне полотно споряджене підсилювачами, встановленими всередину дверного полотна попарно в горизонтальній і вертикальній площинах і приварені одночасно до зовнішньої і внутрішньої металевих обшивок. 3 UA 93443 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
