Стрічкова пила

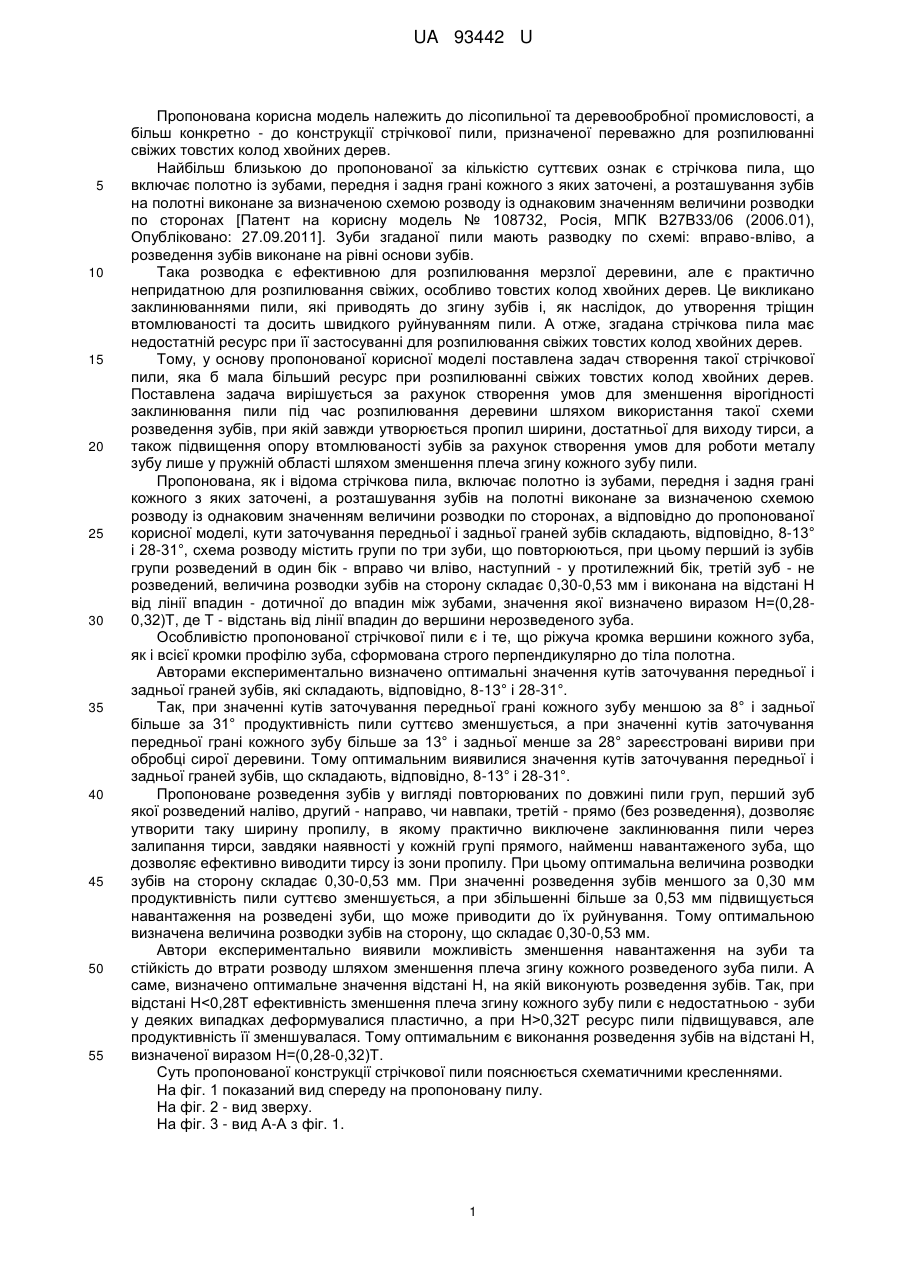

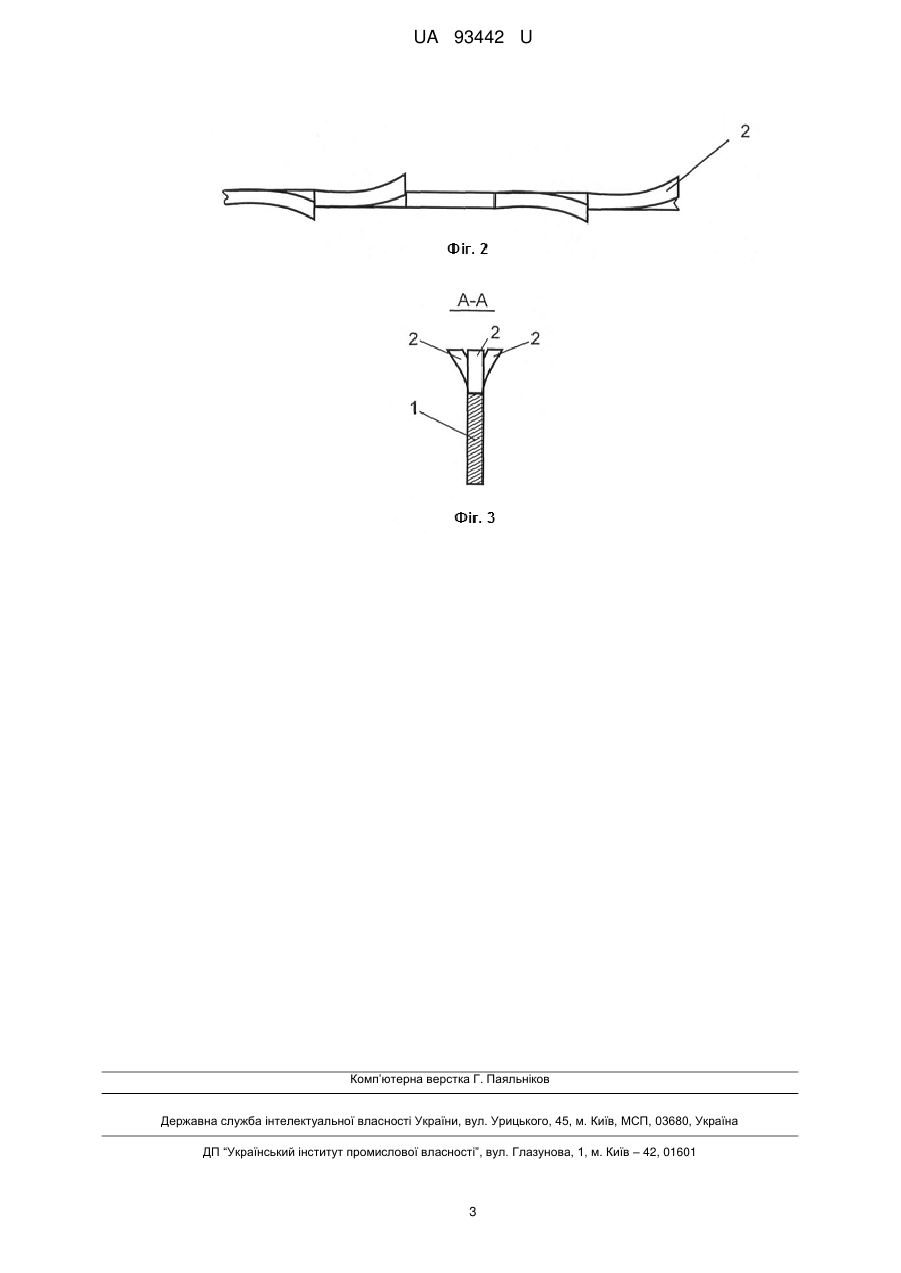

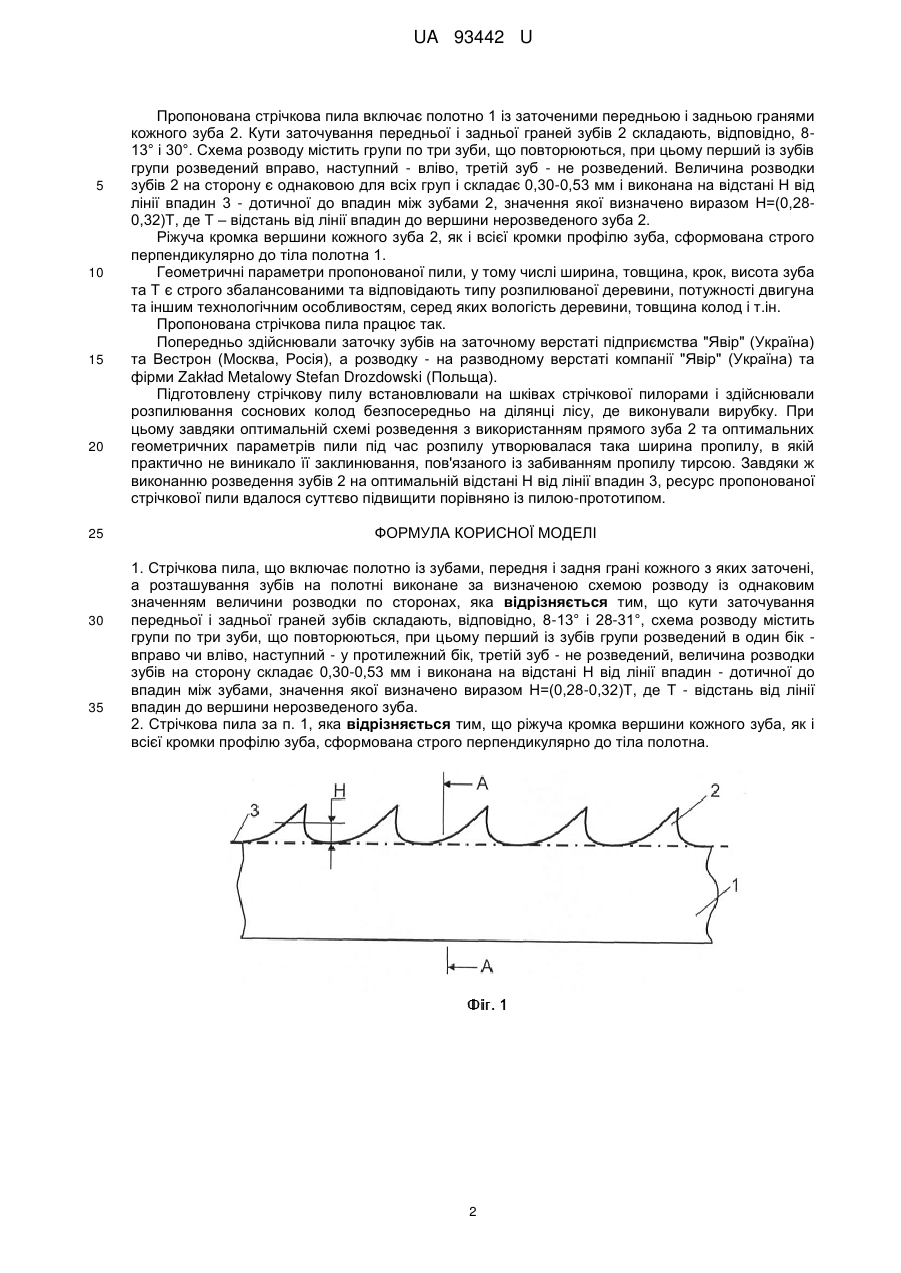

Реферат: UA 93442 U UA 93442 U 5 10 15 20 25 30 35 40 45 50 55 Пропонована корисна модель належить до лісопильної та деревообробної промисловості, а більш конкретно - до конструкції стрічкової пили, призначеної переважно для розпилюванні свіжих товстих колод хвойних дерев. Найбільш близькою до пропонованої за кількістю суттєвих ознак є стрічкова пила, що включає полотно із зубами, передня і задня грані кожного з яких заточені, а розташування зубів на полотні виконане за визначеною схемою розводу із однаковим значенням величини розводки по сторонах [Патент на корисну модель № 108732, Росія, МПК В27В33/06 (2006.01), Опубліковано: 27.09.2011]. Зуби згаданої пили мають разводку по схемі: вправо-вліво, а розведення зубів виконане на рівні основи зубів. Така розводка є ефективною для розпилювання мерзлої деревини, але є практично непридатною для розпилювання свіжих, особливо товстих колод хвойних дерев. Це викликано заклинюваннями пили, які приводять до згину зубів і, як наслідок, до утворення тріщин втомлюваності та досить швидкого руйнуванням пили. А отже, згадана стрічкова пила має недостатній ресурс при її застосуванні для розпилювання свіжих товстих колод хвойних дерев. Тому, у основу пропонованої корисної моделі поставлена задач створення такої стрічкової пили, яка б мала більший ресурс при розпилюванні свіжих товстих колод хвойних дерев. Поставлена задача вирішується за рахунок створення умов для зменшення вірогідності заклинювання пили під час розпилювання деревини шляхом використання такої схеми розведення зубів, при якій завжди утворюється пропил ширини, достатньої для виходу тирси, а також підвищення опору втомлюваності зубів за рахунок створення умов для роботи металу зубу лише у пружній області шляхом зменшення плеча згину кожного зубу пили. Пропонована, як і відома стрічкова пила, включає полотно із зубами, передня і задня грані кожного з яких заточені, а розташування зубів на полотні виконане за визначеною схемою розводу із однаковим значенням величини розводки по сторонах, а відповідно до пропонованої корисної моделі, кути заточування передньої і задньої граней зубів складають, відповідно, 8-13° і 28-31°, схема розводу містить групи по три зуби, що повторюються, при цьому перший із зубів групи розведений в один бік - вправо чи вліво, наступний - у протилежний бік, третій зуб - не розведений, величина розводки зубів на сторону складає 0,30-0,53 мм і виконана на відстані Н від лінії впадин - дотичної до впадин між зубами, значення якої визначено виразом Н=(0,280,32)Т, де Т - відстань від лінії впадин до вершини нерозведеного зуба. Особливістю пропонованої стрічкової пили є і те, що ріжуча кромка вершини кожного зуба, як і всієї кромки профілю зуба, сформована строго перпендикулярно до тіла полотна. Авторами експериментально визначено оптимальні значення кутів заточування передньої і задньої граней зубів, які складають, відповідно, 8-13° і 28-31°. Так, при значенні кутів заточування передньої грані кожного зубу меншою за 8° і задньої більше за 31° продуктивність пили суттєво зменшується, а при значенні кутів заточування передньої грані кожного зубу більше за 13° і задньої менше за 28° зареєстровані вириви при обробці сирої деревини. Тому оптимальним виявилися значення кутів заточування передньої і задньої граней зубів, що складають, відповідно, 8-13° і 28-31°. Пропоноване розведення зубів у вигляді повторюваних по довжині пили груп, перший зуб якої розведений наліво, другий - направо, чи навпаки, третій - прямо (без розведення), дозволяє утворити таку ширину пропилу, в якому практично виключене заклинювання пили через залипання тирси, завдяки наявності у кожній групі прямого, найменш навантаженого зуба, що дозволяє ефективно виводити тирсу із зони пропилу. При цьому оптимальна величина розводки зубів на сторону складає 0,30-0,53 мм. При значенні розведення зубів меншого за 0,30 мм продуктивність пили суттєво зменшується, а при збільшенні більше за 0,53 мм підвищується навантаження на розведені зуби, що може приводити до їх руйнування. Тому оптимальною визначена величина розводки зубів на сторону, що складає 0,30-0,53 мм. Автори експериментально виявили можливість зменшення навантаження на зуби та стійкість до втрати розводу шляхом зменшення плеча згину кожного розведеного зуба пили. А саме, визначено оптимальне значення відстані Н, на якій виконують розведення зубів. Так, при відстані Н0,32Т ресурс пили підвищувався, але продуктивність її зменшувалася. Тому оптимальним є виконання розведення зубів на відстані Н, визначеної виразом Н=(0,28-0,32)Т. Суть пропонованої конструкції стрічкової пили пояснюється схематичними кресленнями. На фіг. 1 показаний вид спереду на пропоновану пилу. На фіг. 2 - вид зверху. На фіг. 3 - вид А-А з фіг. 1. 1 UA 93442 U 5 10 15 20 25 30 35 Пропонована стрічкова пила включає полотно 1 із заточеними передньою і задньою гранями кожного зуба 2. Кути заточування передньої і задньої граней зубів 2 складають, відповідно, 813° і 30°. Схема розводу містить групи по три зуби, що повторюються, при цьому перший із зубів групи розведений вправо, наступний - вліво, третій зуб - не розведений. Величина розводки зубів 2 на сторону є однаковою для всіх груп і складає 0,30-0,53 мм і виконана на відстані Н від лінії впадин 3 - дотичної до впадин між зубами 2, значення якої визначено виразом Н=(0,280,32)Т, де Т – відстань від лінії впадин до вершини нерозведеного зуба 2. Ріжуча кромка вершини кожного зуба 2, як і всієї кромки профілю зуба, сформована строго перпендикулярно до тіла полотна 1. Геометричні параметри пропонованої пили, у тому числі ширина, товщина, крок, висота зуба та Т є строго збалансованими та відповідають типу розпилюваної деревини, потужності двигуна та іншим технологічним особливостям, серед яких вологість деревини, товщина колод і т.ін. Пропонована стрічкова пила працює так. Попередньо здійснювали заточку зубів на заточному верстаті підприємства "Явір" (Україна) та Вестрон (Москва, Росія), а розводку - на разводному верстаті компанії "Явір" (Україна) та фірми Zakład Metalowy Stefan Drozdowski (Польща). Підготовлену стрічкову пилу встановлювали на шківах стрічкової пилорами і здійснювали розпилювання соснових колод безпосередньо на ділянці лісу, де виконували вирубку. При цьому завдяки оптимальній схемі розведення з використанням прямого зуба 2 та оптимальних геометричних параметрів пили під час розпилу утворювалася така ширина пропилу, в якій практично не виникало її заклинювання, пов'язаного із забиванням пропилу тирсою. Завдяки ж виконанню розведення зубів 2 на оптимальній відстані Н від лінії впадин 3, ресурс пропонованої стрічкової пили вдалося суттєво підвищити порівняно із пилою-прототипом. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Стрічкова пила, що включає полотно із зубами, передня і задня грані кожного з яких заточені, а розташування зубів на полотні виконане за визначеною схемою розводу із однаковим значенням величини розводки по сторонах, яка відрізняється тим, що кути заточування передньої і задньої граней зубів складають, відповідно, 8-13° і 28-31°, схема розводу містить групи по три зуби, що повторюються, при цьому перший із зубів групи розведений в один бік вправо чи вліво, наступний - у протилежний бік, третій зуб - не розведений, величина розводки зубів на сторону складає 0,30-0,53 мм і виконана на відстані Н від лінії впадин - дотичної до впадин між зубами, значення якої визначено виразом Н=(0,28-0,32)Т, де Т - відстань від лінії впадин до вершини нерозведеного зуба. 2. Стрічкова пила за п. 1, яка відрізняється тим, що ріжуча кромка вершини кожного зуба, як і всієї кромки профілю зуба, сформована строго перпендикулярно до тіла полотна. 2 UA 93442 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
