Мобільний телефон зі зчитувачем міток радіочастотної ідентифікації та передавачем бездротової локальної мережі, вбудованим в картку модуля ідентифікації абонента

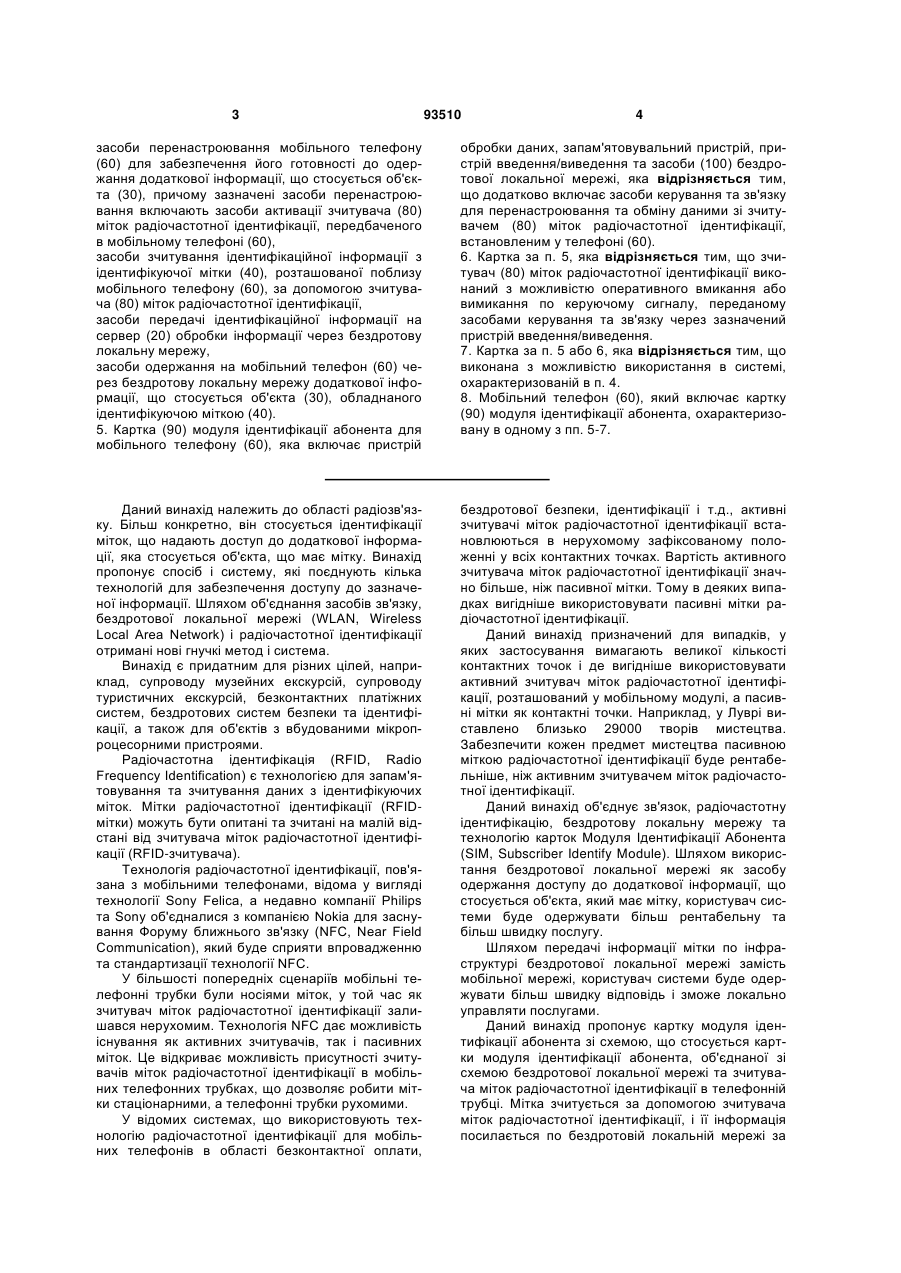

1. Спосіб використання мобільного телефону (60) для одержання додаткової інформації, що стосується об'єкта (30), обладнаного ідентифікуючою міткою (40), який відрізняється тим, що включає такі кроки: транслювання інформації про присутність мобільного телефону (60) та його ідентифікаційної інформації шляхом передачі сигналів від активних засобів (100) бездротової локальної мережі, вбудованих в картку (90) модуля ідентифікації абонента в мобільному телефоні (60), на сервер (20) обробки інформації, до якого забезпечений доступ через бездротову локальну мережу, причому сервер (20) обробки інформації включає засоби обміну даними з оператором (110) зв'язку мобільного телефону (60), одержання запиту, направленого оператором (110) зв'язку на мобільний телефон (60), користувачем мобільного телефону (60) про прийняття доступної послуги одержання інформації, у випадку, якщо зазначена послуга прийнята: 2 (19) 1 3 93510 4 засоби перенастроювання мобільного телефону (60) для забезпечення його готовності до одержання додаткової інформації, що стосується об'єкта (30), причому зазначені засоби перенастроювання включають засоби активації зчитувача (80) міток радіочастотної ідентифікації, передбаченого в мобільному телефоні (60), засоби зчитування ідентифікаційної інформації з ідентифікуючої мітки (40), розташованої поблизу мобільного телефону (60), за допомогою зчитувача (80) міток радіочастотної ідентифікації, засоби передачі ідентифікаційної інформації на сервер (20) обробки інформації через бездротову локальну мережу, засоби одержання на мобільний телефон (60) через бездротову локальну мережу додаткової інформації, що стосується об'єкта (30), обладнаного ідентифікуючою міткою (40). 5. Картка (90) модуля ідентифікації абонента для мобільного телефону (60), яка включає пристрій обробки даних, запам'ятовувальний пристрій, пристрій введення/виведення та засоби (100) бездротової локальної мережі, яка відрізняється тим, що додатково включає засоби керування та зв'язку для перенастроювання та обміну даними зі зчитувачем (80) міток радіочастотної ідентифікації, встановленим у телефоні (60). 6. Картка за п. 5, яка відрізняється тим, що зчитувач (80) міток радіочастотної ідентифікації виконаний з можливістю оперативного вмикання або вимикання по керуючому сигналу, переданому засобами керування та зв'язку через зазначений пристрій введення/виведення. 7. Картка за п. 5 або 6, яка відрізняється тим, що виконана з можливістю використання в системі, охарактеризованій в п. 4. 8. Мобільний телефон (60), який включає картку (90) модуля ідентифікації абонента, охарактеризовану в одному з пп. 5-7. Даний винахід належить до області радіозв'язку. Більш конкретно, він стосується ідентифікації міток, що надають доступ до додаткової інформації, яка стосується об'єкта, що має мітку. Винахід пропонує спосіб і систему, які поєднують кілька технологій для забезпечення доступу до зазначеної інформації. Шляхом об'єднання засобів зв'язку, бездротової локальної мережі (WLAN, Wireless Local Area Network) і радіочастотної ідентифікації отримані нові гнучкі метод і система. Винахід є придатним для різних цілей, наприклад, супроводу музейних екскурсій, супроводу туристичних екскурсій, безконтактних платіжних систем, бездротових систем безпеки та ідентифікації, а також для об'єктів з вбудованими мікропроцесорними пристроями. Радіочастотна ідентифікація (RFID, Radio Frequency Identification) є технологією для запам'ятовування та зчитування даних з ідентифікуючих міток. Мітки радіочастотної ідентифікації (RFIDмітки) можуть бути опитані та зчитані на малій відстані від зчитувача міток радіочастотної ідентифікації (RFID-зчитувача). Технологія радіочастотної ідентифікації, пов'язана з мобільними телефонами, відома у вигляді технології Sony Felica, а недавно компанії Philips та Sony об'єдналися з компанією Nokia для заснування Форуму ближнього зв'язку (NFC, Near Field Communication), який буде сприяти впровадженню та стандартизації технології NFC. У більшості попередніх сценаріїв мобільні телефонні трубки були носіями міток, у той час як зчитувач міток радіочастотної ідентифікації залишався нерухомим. Технологія NFC дає можливість існування як активних зчитувачів, так і пасивних міток. Це відкриває можливість присутності зчитувачів міток радіочастотної ідентифікації в мобільних телефонних трубках, що дозволяє робити мітки стаціонарними, а телефонні трубки рухомими. У відомих системах, що використовують технологію радіочастотної ідентифікації для мобільних телефонів в області безконтактної оплати, бездротової безпеки, ідентифікації і т.д., активні зчитувачі міток радіочастотної ідентифікації встановлюються в нерухомому зафіксованому положенні у всіх контактних точках. Вартість активного зчитувача міток радіочастотної ідентифікації значно більше, ніж пасивної мітки. Тому в деяких випадках вигідніше використовувати пасивні мітки радіочастотної ідентифікації. Даний винахід призначений для випадків, у яких застосування вимагають великої кількості контактних точок і де вигідніше використовувати активний зчитувач міток радіочастотної ідентифікації, розташований у мобільному модулі, а пасивні мітки як контактні точки. Наприклад, у Луврі виставлено близько 29000 творів мистецтва. Забезпечити кожен предмет мистецтва пасивною міткою радіочастотної ідентифікації буде рентабельніше, ніж активним зчитувачем міток радіочастотної ідентифікації. Даний винахід об'єднує зв'язок, радіочастотну ідентифікацію, бездротову локальну мережу та технологію карток Модуля Ідентифікації Абонента (SIM, Subscriber Identify Module). Шляхом використання бездротової локальної мережі як засобу одержання доступу до додаткової інформації, що стосується об'єкта, який має мітку, користувач системи буде одержувати більш рентабельну та більш швидку послугу. Шляхом передачі інформації мітки по інфраструктурі бездротової локальної мережі замість мобільної мережі, користувач системи буде одержувати більш швидку відповідь і зможе локально управляти послугами. Даний винахід пропонує картку модуля ідентифікації абонента зі схемою, що стосується картки модуля ідентифікації абонента, об'єднаної зі схемою бездротової локальної мережі та зчитувача міток радіочастотної ідентифікації в телефонній трубці. Мітка зчитується за допомогою зчитувача міток радіочастотної ідентифікації, і її інформація посилається по бездротовій локальній мережі за 5 допомогою вбудованого передавача в картці модуля ідентифікації абонента. Оскільки обробка даних каналів зв'язку здійснюється в картці модуля ідентифікації абонента, то може бути здійснена оплата послуг бездротової локальної мережі. Даний винахід може бути використаний операторами зв'язку, створюючи, таким чином, можливість надання нових послуг. Даний винахід стосується різних аспектів одержання доступу до інформації шляхом використання мобільного телефону з технологією зчитувача міток радіочастотної ідентифікації та карткою модуля ідентифікації абонента з вбудованими засобами бездротової локальної мережі. Відповідно до першого аспекту, винахід пропонує спосіб використання мобільного телефону для одержання додаткової інформації, що стосується об'єкта, обладнаного ідентифікуючою міткою. Спосіб включає такі кроки: - транслювання інформації про присутність мобільного телефону та його ідентифікаційної інформації шляхом передачі сигналів від активних засобів бездротової локальної мережі, вбудованих в картку модуля ідентифікації абонента в мобільному телефоні, на сервер обробки інформації, до якого забезпечений доступ через бездротову локальну мережу, причому сервер обробки інформації включає засоби обміну даними з оператором зв'язку мобільного телефону; - одержання запиту, направленого оператором зв'язку на мобільний телефон, користувачем мобільного телефону про прийняття доступної послуги одержання інформації; у випадку, якщо зазначена послуга прийнята; - перенастроювання мобільного телефону для забезпечення його готовності до одержання додаткової інформації, що стосується об'єкта, причому зазначене перенастроювання включає активацію зчитувача міток радіочастотної ідентифікації, передбаченого в мобільному телефоні; - зчитування ідентифікаційної інформації з ідентифікуючої мітки, розташованої поблизу мобільного телефону, за допомогою зчитувача міток радіочастотної ідентифікації; - обробка зчитаної інформації в картці модуля ідентифікації абонента; - передача ідентифікаційної інформації на сервер обробки інформації через бездротову локальну мережу за допомогою засобів бездротової локальної мережі, вбудованих у картку модуля ідентифікації абонента; - одержання на мобільний телефон через бездротову локальну мережу додаткової інформації, що стосується об'єкта, обладнаного ідентифікуючою міткою. В другому аспекті винахід пропонує систему для використання мобільного телефону для одержання додаткової інформації, що стосується об'єкта, обладнаного ідентифікуючою міткою, причому система включає засоби для здійснення способу, описаного вище. 93510 6 Цілі, зазначені вище, досягаються за допомогою способу, системи та пристрою, охарактеризованих у формулі винаходу. Далі винахід буде описаний більш детально з посиланнями на креслення, де: На Фіг.1 показаний загальний вид системи відповідно до винаходу, На Фіг.2 показана блок-схема, що описує приклад використання винаходу. Як вказувалося вище, винахід пропонує об'єднання картки модуля ідентифікації абонентів, системи радіочастотної ідентифікації та системи бездротової локальної мережі із системами мобільного телефону, відкриваючи, таким чином, ринок нових застосувань та послуг для мобільних телефонів. Об'єднання картки модуля ідентифікації абонента з активним зчитувачем/пристроєм опитування міток радіочастотної ідентифікації та передавачем бездротової локальної мережі відкриває нові можливості. Із системної точки зору, картка модуля ідентифікації абонента (SIM-картка) є пристроєм, який включає алгоритми A3 та А8, посвідчення особи міжнародного мобільного абонента (IMSI, International Mobile Subscriber Identity) i ключ ідентифікації абонента (Ki, Subscriber Authentication Key) у мережі GSM. Ці ключі та алгоритми використовуються для ідентифікації та впізнавання в мережі GSM. З'єднання зчитувача/пристрою опитування міток радіочастотної ідентифікації з карткою модуля ідентифікації абонента має на меті ідентифікацію та впізнавання картки модуля ідентифікації абонента в окремому новому бездротовому інтерфейсі. Це дозволяє операторам, стороннім розробникам і компаніям, що надають інформацію/послуги, здійснювати оплату таких послуг. Однією з переваг архітектури GSM і карток модуля ідентифікації абонента є те, що картка модуля ідентифікації абонента може переставлятися з одного мобільного телефону в іншій. Установка передавача бездротової локальної мережі в картці модуля ідентифікації абонента дозволяє робити оновлення у дуже простий для користувача спосіб і робить картку модуля ідентифікації абонента "персональним" пристроєм. Користувач, який використовує концепцію фізичного перегляду, для надання послуги може бути ідентифікований та авторизований відносно інфраструктури міток радіочастотної ідентифікації та інфраструктури бездротової локальної мережі. Винахід пропонує картку модуля ідентифікації абонента, яка управляє зчитувачем/пристроєм опитування міток радіочастотної ідентифікації в мобільному телефоні. Таким чином, застосування та послуги, основані на радіочастотній ідентифікації, можуть бути ініційовані користувачем або оператором зв'язку, тобто послуга може використовувати розташування мобільного телефону в мережі GSM для запуску послуги радіочастотної ідентифікації. На Фіг.1 показане компонування системи відповідно до винаходу для одержання доступу до додаткової інформації про об'єкт, зв'язаний з ідентифікуючою міткою. 7 Система включає, щонайменше, один об'єкт 30 в обмеженій області 10, обладнаний ідентифікуючою міткою 40, яка дозволяє ідентифікувати об'єкт 30. Система додатково включає сервер 20 бездротової локальної мережі для зберігання та обробки додаткової інформації, що стосується об'єкта 30. Для використання системи мобільний телефон 60 з екраном 70 для подання інформації користувачу додатково обладнаний карткою 90 модуля ідентифікації абонента з вбудованими засобами 100 бездротової локальної мережі. Ключовою особливістю системи є зчитувач 80 міток радіочастотної ідентифікації, передбачений у мобільному телефоні 60. Це уможливлює зчитування інформації з ідентифікуючої мітки 40. Після того, як зчитувач 80 міток радіочастотної ідентифікації зчитав ідентифікаційні дані з ідентифікуючої мітки 40, ідентифікаційні дані передаються засобами 100 бездротової локальної мережі, вбудованими в картку 90 модуля ідентифікації абонента, забезпечуючи, таким чином, можливість запиту додаткової інформації з локального сервера 20 бездротової локальної мережі. Система також включає базову станцію 110 мобільного зв'язку, яка підтримує зв'язок з мобільним телефоном 60 через антену 50 мобільного телефону 60, забезпечуючи можливість оператору мережі, до якої належить мобільний телефон 60, нараховувати оплату за використані послуги. Це додатково описується нижче. Далі описується приклад використання цієї системи. На Фіг.2 показана блок-схема, що описує приклад використання системи відповідно до винаходу. Це всього лише один сценарій, призначений для ілюстрації деяких концепцій системи. Фахівцю в даній області техніки буде зрозуміло, що винахід може бути використаний в безлічі інших варіантів здійснення. Користувач послуги "музейний екскурсовод", надаваної в обмеженій області 10, іде в напрямку до обмеженої області 10. Музейна бездротова локальна мережа 20 виявляє активні засоби 100 бездротової локальної мережі в картці 90 модуля ідентифікації абонента та знаходить цього користувача в листі користувачів, крок 1). "Музейна послуга" починає процес запуску послуги, запитуючи оператора зв'язку через базову станцію 110 мобільного зв'язку на перенастроювання мобільного телефону 60 для надання послуги, крок 2). Якщо користувач погоджується, він/вона приймає нові настройки для мобільного телефону від оператора із запрошуючим повідомленням, яке запитує підтвердження перед тим, як нові установки будуть введені в дію, кроки 3) та 4). Нові настройки можуть включати активацію зчитувача 80 міток радіочастотної ідентифікації, додавання нових видів тематичного оформлення (тем), настроювання установок засобів бездротової локальної мережі для доставки змісту, розрахунок користувача та ін. 93510 8 Коли користувач послуги підходить до картини та утримує мобільний телефон напроти пасивної мітки радіочастотної ідентифікації поблизу картини, крок 5), відбувається зчитування мітки, що містить ідентифікаційні дані та можливу змістовну інформацію, крок 6). Ця інформація обробляється на кроці 7), даючи можливість картці модуля ідентифікації абонента передавати ідентифікаційні дані за допомогою засобів 100 бездротової локальної мережі на сервер 20 бездротової локальної мережі, крок 8). Сервер 20 бездротової локальної мережі відповідає доставкою користувачу додаткової змістовної інформації по керованій оператором бездротовій локальній мережі, крок 9). У кращому варіанті здійснення зчитувач 80 міток радіочастотної ідентифікації розташований у мобільному телефоні 60, наприклад, в мобільному телефоні з карткою 90 модуля ідентифікації абонента, який включає вбудовані засоби (схему) 100 бездротової локальної мережі та засоби обміну даними зі зчитувачем 80 міток радіочастотної ідентифікації. В іншому варіанті здійснення зчитувач 80 міток радіочастотної ідентифікації встановлений у картці модуля ідентифікації абонента разом зі схемою 100 бездротової локальної мережі. Установка схеми бездротової локальної мережі та схеми, що належить до модуля ідентифікації абонента, в одній картці модуля ідентифікації абонента створює деякі складнощі в плані фізичних розмірів і конструкції антени, однак це здійснено при правильному конструюванні. Картки модуля ідентифікації абонентів, використовувані в існуючих телефонних трубках стандарту GSM, мають зовнішні розміри 15x25x1 мм, визначаені в ETSI TS 102 221 «Картки з вбудованими мікропроцесорами; Інтерфейс для UICCтермінала, Фізичні та логічні властивості» (Випуск 6). Компанія Telenor розробила спосіб вбудовування схеми бездротової локальної мережі в картку модуля ідентифікації абонента. Додавання схеми для обміну даними зі зчитувачем міток радіочастотної ідентифікації, який здійснює зв'язок з мітками та сприяє обміну даними, робить картку модуля ідентифікації абонента ще більш гнучкою. Зчитувач/пристрій опитування міток радіочастотної ідентифікації повинен виконувати такі функції, як перетворення сигналу, часткова перевірка та виправлення помилок, алгоритми для керування декодуванням і ретрансляцією. Зв'язок між карткою 90 модуля ідентифікації абонента та мобільним телефоном 60 не змінюється у порівнянні зі стандартною карткою модуля ідентифікації абонента (стандарт 3GPP). Є можливість взаємодії зі зчитувачем 80 міток радіочастотної ідентифікації з мобільного телефону 60 шляхом використання програмування картки модуля ідентифікації абонента. Це дає можливість вмикання/вимикання зчитувача і, таким чином, надання/скасування можливості мобільних послуг у мережі мобільного зв'язку. 9 93510 10 11 Комп’ютерна верстка Л. Купенко 93510 Підписне 12 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
