Пристрій для вимірювання модуля нормальної пружності

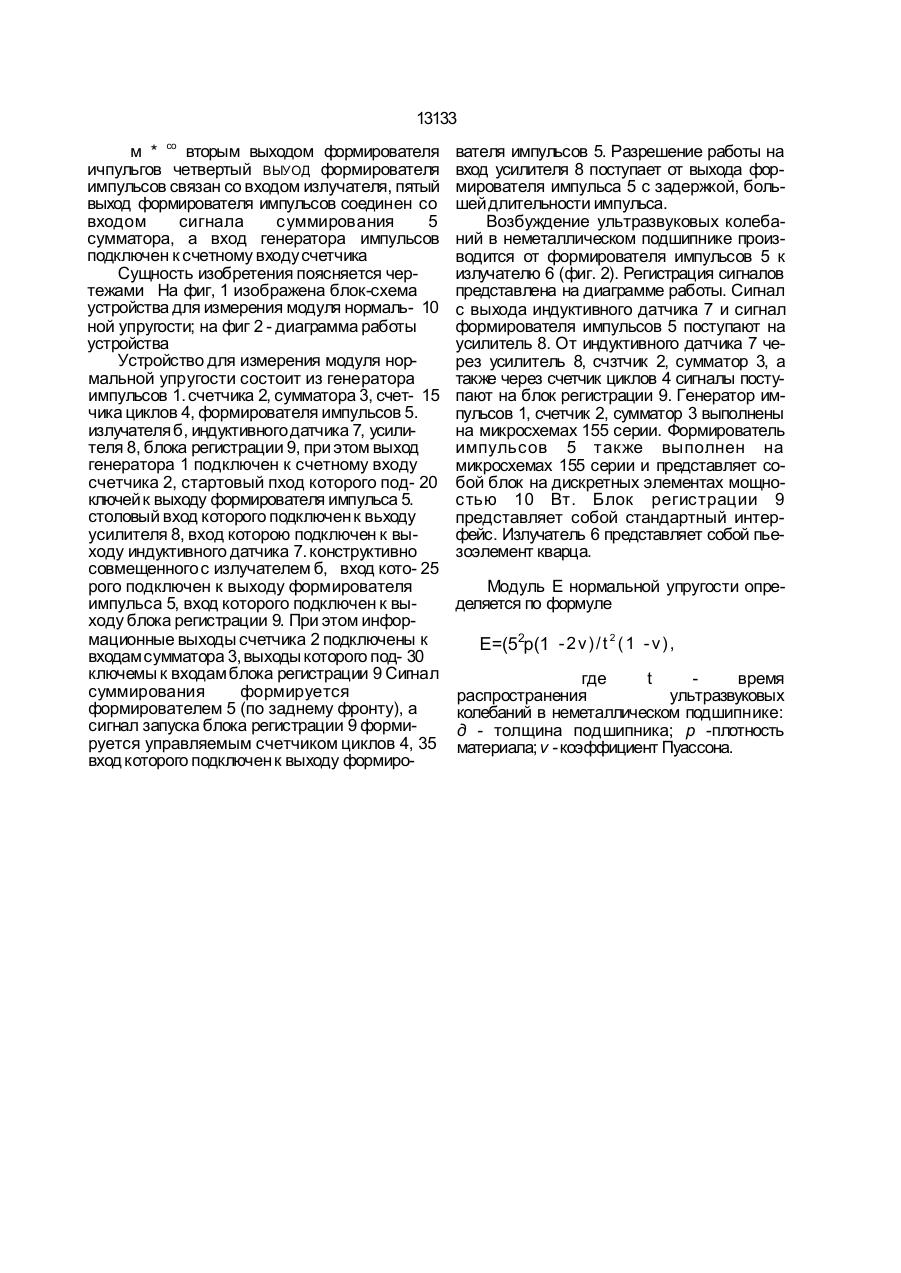

Устройство для измерения модуля нор мальной упругости, содержащее генератор Изобретение относится к ферроиндукционным датчикам и предназначено для измерения времени распрос транения ультразвуковых колебаний в неметаллических подшипниках скольжения. Наиболее близким по технической сущности к заявляемому является устройство для определения упругих характеристик детали, содержащее ультразвуковой генератор, пьезокристалл кварца, связанный через усилитель с электронным осциллографом. Недостатком этого устройства является недостаточная точность измерений. В основу изобретения поставлена задача усовершенствования устройства для измерения модуля нормальной упругости, в импульсов, излучатель, усилитель и блок регистрации, о т л и ч а ю щ е е с я тем, что оно снабжено последовательно соединенными формирователем импульсов, счетчиком и сумматором, выход которого подключен к блоку регистрации, соединенному выходом окончания регистрации с пусковым входом формирователя импульсов, индуктивным датчиком, выход которого подключен ко входу усилителя, соединенного выходом со вторым входом счетчика, а управляющим входом - со вторым выходом формирователя импульсов, четвертый выход формирователя импульсов соединен со входом излучателя, пятый выход формирователя импульсов соединен со входом сигнала суммирования сумматора, а выход генератора импульсов подключен к счетному входу счетчика. котором повышение точности измерений обеспечивается за счет измерения времени распространения ультразвуковых колебаний в подшипниках скольжения. Поставленная задача решается тем, что устройство для измерения модуля нормальной упругости, содержащее Генератор импульсов, излучатель, усилитель и блок регистрации, согласно изобретению, снабжено последовательно соединенными формирователем импульсов, счетчиком и сумматором, выход которого подключен к блоку регистрации, связанному выходом окончания регистрации с пусковым оходом формирователя импульсов, индуктивным датчиком, выход которого подключен ко входу усилителя, соединенному выходом со вторым входом счетчика, а управляющим С > со о 13133 м * со вторым выходом формирователя ичпульгов четвертый ВЫУОД формирователя импульсов связан со входом излучателя, пятый выход формирователя импульсов соединен со входом сигнала суммирования 5 сумматора, а вход генератора импульсов подключен к счетному входу счетчика Сущность изобретения поясняется чертежами На фиг, 1 изображена блок-схема устройства для измерения модуля нормаль- 10 ной упругости; на фиг 2 - диаграмма работы устройства Устройство для измерения модуля нормальной упругости состоит из генератора импульсов 1. счетчика 2, сумматора 3, счет- 15 чика циклов 4, формирователя импульсов 5. излучателя б, индуктивного датчика 7, усилителя 8, блока регистрации 9, при этом выход генератора 1 подключен к счетному входу счетчика 2, стартовый пход которого под- 20 ключей к выходу формирователя импульса 5. столовый вход которого подключен к вьходу усилителя 8, вход которою подключен к выходу индуктивного датчика 7. конструктивно совмещенного с излучателем б, вход кото- 25 рого подключен к выходу формирователя импульса 5, вход которого подключен к выходу блока регистрации 9. При этом информационные выходы счетчика 2 подключены к входам сумматора 3, выходы которого под- 30 ключемы к входам блока регистрации 9 Сигнал суммирования формируется формирователем 5 (по заднему фронту), а сигнал запуска блока регистрации 9 формируется управляемым счетчиком циклов 4, 35 вход которого подключен к выходу формиро вателя импульсов 5. Разрешение работы на вход усилителя 8 поступает от выхода формирователя импульса 5 с задержкой, большей длительности импульса. Возбуждение ультразвуковых колебаний в неметаллическом подшипнике производится от формирователя импульсов 5 к излучателю 6 (фиг. 2). Регистрация сигналов представлена на диаграмме работы. Сигнал с выхода индуктивного датчика 7 и сигнал формирователя импульсов 5 поступают на усилитель 8. От индуктивного датчика 7 через усилитель 8, счзтчик 2, сумматор 3, а также через счетчик циклов 4 сигналы поступают на блок регистрации 9. Генератор импульсов 1, счетчик 2, сумматор 3 выполнены на микросхемах 155 серии. Формирователь импульсов 5 также выполнен на микросхемах 155 серии и представляет собой блок на дискретных элементах мощностью 10 Вт. Блок регистрации 9 представляет собой стандартный интерфейс. Излучатель 6 представляет собой пьезоэлемент кварца. Модуль Е нормальной упругости определяется по формуле Е=(52р(1 - 2 v ) / t 2 ( 1 - v) , где t время распространения ультразвуковых колебаний в неметаллическом подшипнике: д - толщина подшипника; р -плотность материала; v - коэффициент Пуассона. 7 гпф L 9 9 r \ \ / ^ S --------- S--- • r 1 6 І J M £ Z J cetei 13133 1 1 Vex. 5ЫХ.7 0T5H8 OT8K 8 I оті к 2 мни I mfix.cv. П ' П ПІШІ ПИ і I ПІШІ пи шиш 1 Фиг. 2. Упорядник Замовлення 4100 Техред М.Моргентал Коректор Н.Король Тираж Підписне Державне па тентне ві домство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
