Пристрій для дослідження кернового матеріалу

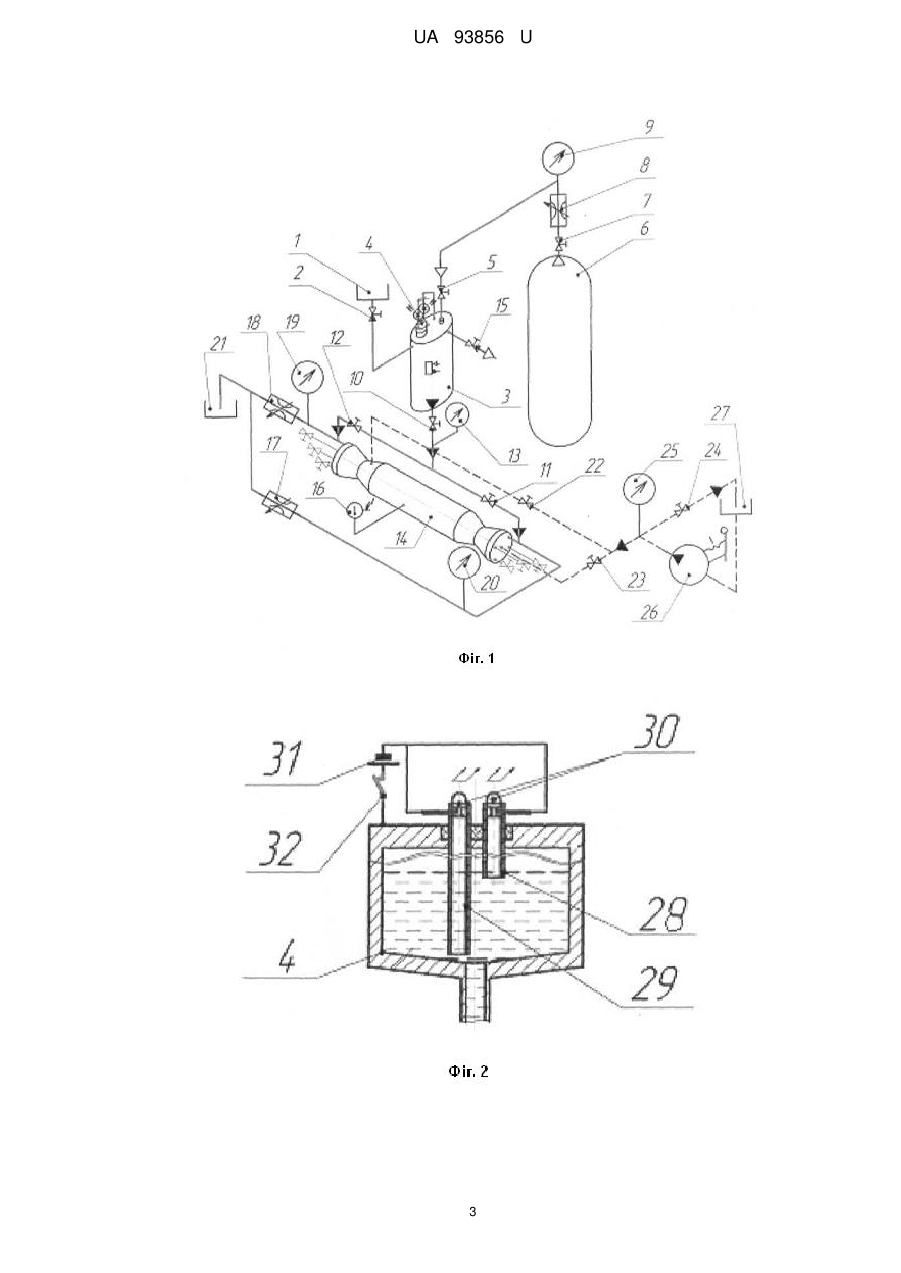

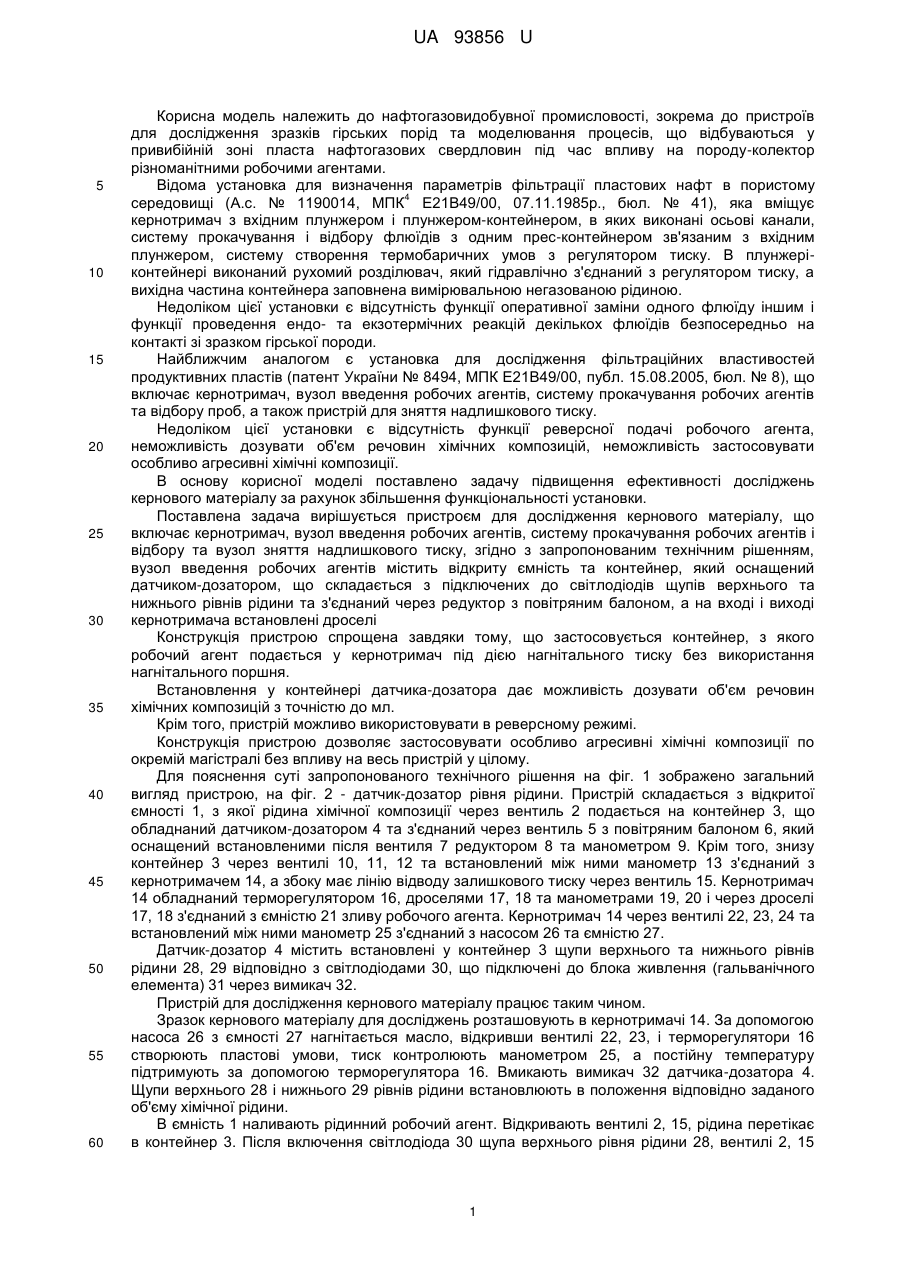

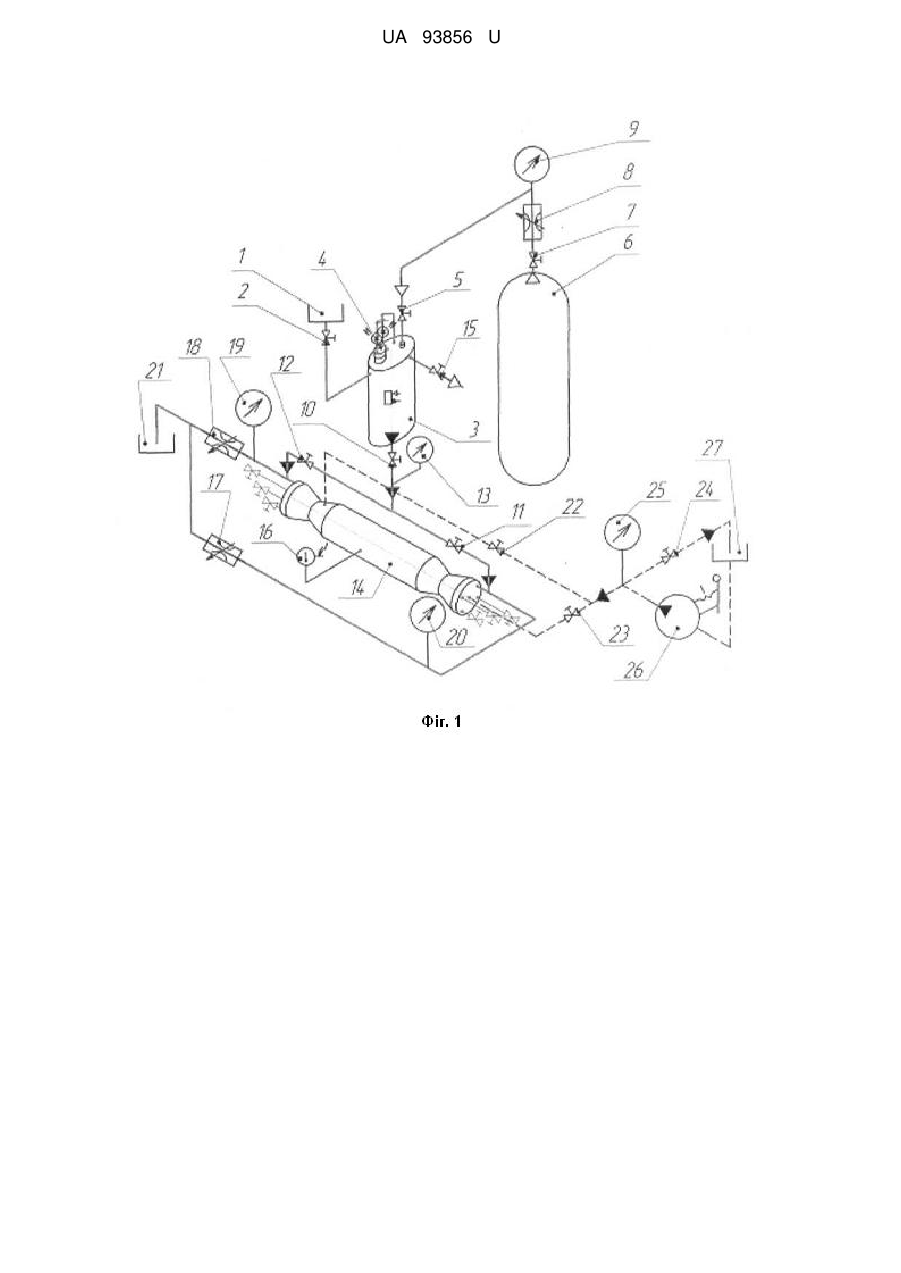

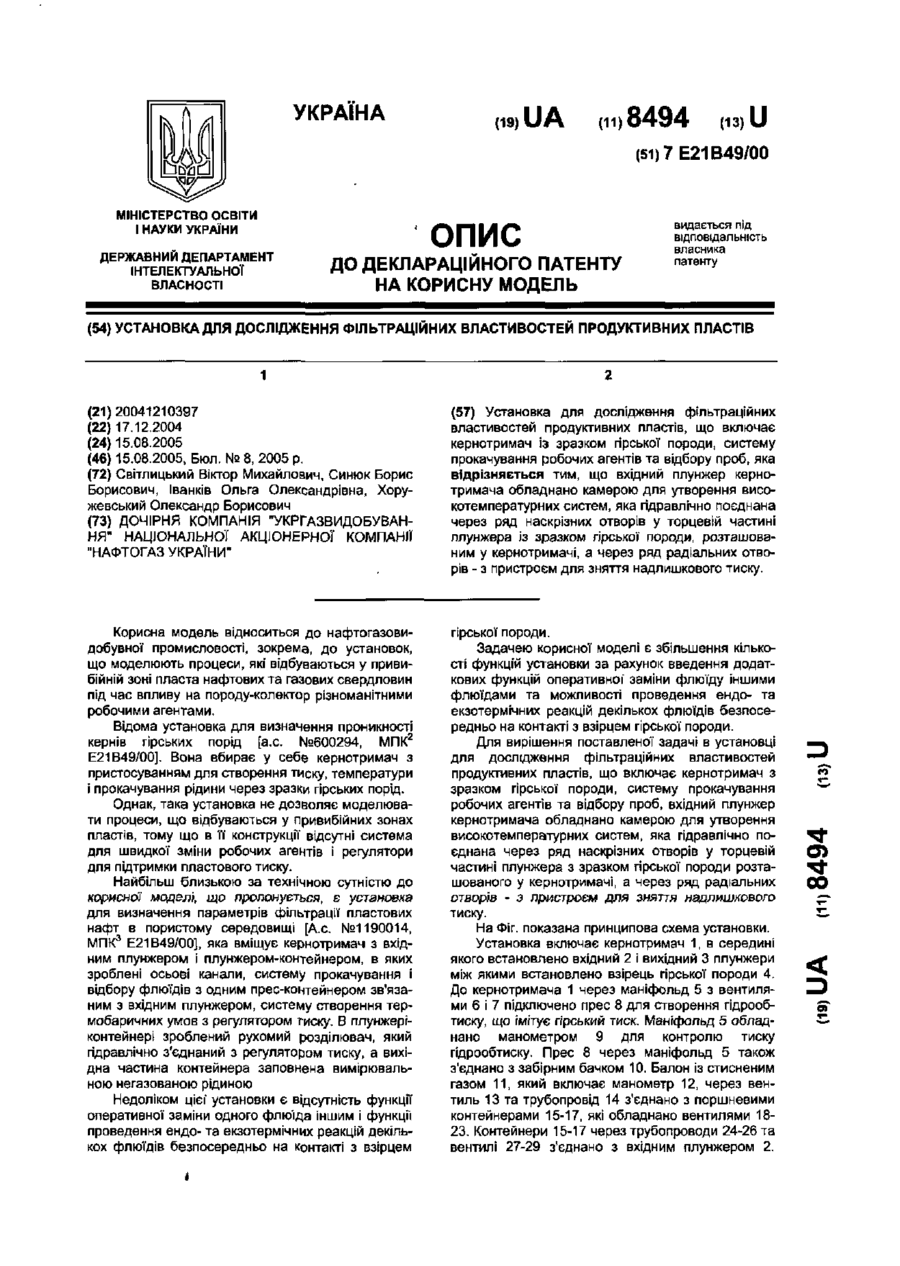

Реферат: Пристрій для дослідження кернового матеріалу містить кернотримач, вузол введення робочих агентів, систему прокачування робочих агентів і відбору, вузол зняття надлишкового тиску. Вузол введення робочих агентів містить відкриту ємність та контейнер, який оснащений датчиком-дозатором, що складається з підключених до світлодіодів щупів верхнього та нижнього рівнів рідини та з'єднаний через редуктор з повітряним балоном, а на вході і виході кернотримача встановлені дроселі. UA 93856 U (12) UA 93856 U UA 93856 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до нафтогазовидобувної промисловості, зокрема до пристроїв для дослідження зразків гірських порід та моделювання процесів, що відбуваються у привибійній зоні пласта нафтогазових свердловин під час впливу на породу-колектор різноманітними робочими агентами. Відома установка для визначення параметрів фільтрації пластових нафт в пористому 4 середовищі (А.с. № 1190014, МПК Е21В49/00, 07.11.1985р., бюл. № 41), яка вміщує кернотримач з вхідним плунжером і плунжером-контейнером, в яких виконані осьові канали, систему прокачування і відбору флюїдів з одним прес-контейнером зв'язаним з вхідним плунжером, систему створення термобаричних умов з регулятором тиску. В плунжеріконтейнері виконаний рухомий розділювач, який гідравлічно з'єднаний з регулятором тиску, а вихідна частина контейнера заповнена вимірювальною негазованою рідиною. Недоліком цієї установки є відсутність функції оперативної заміни одного флюїду іншим і функції проведення ендо- та екзотермічних реакцій декількох флюїдів безпосередньо на контакті зі зразком гірської породи. Найближчим аналогом є установка для дослідження фільтраційних властивостей продуктивних пластів (патент України № 8494, МПК Е21В49/00, публ. 15.08.2005, бюл. № 8), що включає кернотримач, вузол введення робочих агентів, систему прокачування робочих агентів та відбору проб, а також пристрій для зняття надлишкового тиску. Недоліком цієї установки є відсутність функції реверсної подачі робочого агента, неможливість дозувати об'єм речовин хімічних композицій, неможливість застосовувати особливо агресивні хімічні композиції. В основу корисної моделі поставлено задачу підвищення ефективності досліджень кернового матеріалу за рахунок збільшення функціональності установки. Поставлена задача вирішується пристроєм для дослідження кернового матеріалу, що включає кернотримач, вузол введення робочих агентів, систему прокачування робочих агентів і відбору та вузол зняття надлишкового тиску, згідно з запропонованим технічним рішенням, вузол введення робочих агентів містить відкриту ємність та контейнер, який оснащений датчиком-дозатором, що складається з підключених до світлодіодів щупів верхнього та нижнього рівнів рідини та з'єднаний через редуктор з повітряним балоном, а на вході і виході кернотримача встановлені дроселі Конструкція пристрою спрощена завдяки тому, що застосовується контейнер, з якого робочий агент подається у кернотримач під дією нагнітального тиску без використання нагнітального поршня. Встановлення у контейнері датчика-дозатора дає можливість дозувати об'єм речовин хімічних композицій з точністю до мл. Крім того, пристрій можливо використовувати в реверсному режимі. Конструкція пристрою дозволяє застосовувати особливо агресивні хімічні композиції по окремій магістралі без впливу на весь пристрій у цілому. Для пояснення суті запропонованого технічного рішення на фіг. 1 зображено загальний вигляд пристрою, на фіг. 2 - датчик-дозатор рівня рідини. Пристрій складається з відкритої ємності 1, з якої рідина хімічної композиції через вентиль 2 подається на контейнер 3, що обладнаний датчиком-дозатором 4 та з'єднаний через вентиль 5 з повітряним балоном 6, який оснащений встановленими після вентиля 7 редуктором 8 та манометром 9. Крім того, знизу контейнер 3 через вентилі 10, 11, 12 та встановлений між ними манометр 13 з'єднаний з кернотримачем 14, а збоку має лінію відводу залишкового тиску через вентиль 15. Кернотримач 14 обладнаний терморегулятором 16, дроселями 17, 18 та манометрами 19, 20 і через дроселі 17, 18 з'єднаний з ємністю 21 зливу робочого агента. Кернотримач 14 через вентилі 22, 23, 24 та встановлений між ними манометр 25 з'єднаний з насосом 26 та ємністю 27. Датчик-дозатор 4 містить встановлені у контейнер 3 щупи верхнього та нижнього рівнів рідини 28, 29 відповідно з світлодіодами 30, що підключені до блока живлення (гальванічного елемента) 31 через вимикач 32. Пристрій для дослідження кернового матеріалу працює таким чином. Зразок кернового матеріалу для досліджень розташовують в кернотримачі 14. За допомогою насоса 26 з ємності 27 нагнітається масло, відкривши вентилі 22, 23, і терморегулятори 16 створюють пластові умови, тиск контролюють манометром 25, а постійну температуру підтримують за допомогою терморегулятора 16. Вмикають вимикач 32 датчика-дозатора 4. Щупи верхнього 28 і нижнього 29 рівнів рідини встановлюють в положення відповідно заданого об'єму хімічної рідини. В ємність 1 наливають рідинний робочий агент. Відкривають вентилі 2, 15, рідина перетікає в контейнер 3. Після включення світлодіода 30 щупа верхнього рівня рідини 28, вентилі 2, 15 1 UA 93856 U 5 10 15 20 закривають. Відкривають вентиль 7 повітряного балона 6, за допомогою редуктора 8 і манометра 9 встановлюють потрібній тиск в нагнітальному повітропроводі, відкривають вентилі 5 і 10, за допомогою вентилів 11 і 12 вибирають напрямок руху потоку рідини до кернотримача 14. Рідина з контейнера 3 під тиском повітря нагнітається в кернотримач 14. Тиск рідини контролюється манометром 13. Після проходу рідини скрізь керн, встановлений в кернотримачі 14, рідина через один із дроселів 17 або 18 витікає в ємність 21. Дроселі 17, 18 встановлені для регулювання опору тиску рідини на виході з кернотримача 14, контроль тиску опору ведеться манометрами 19, 20. При напрямку руху потоку через вентиль 11 дросель 17 має бути закритим, а дросель 18 відкритим і навпаки, при руху потоку скрізь вентиль 12 дросель 18 повинен бути закритий, а дросель 17 - відкритий. Після проведення досліджень повітряний балон 6 перекривають за допомогою вентиля 7. Вимикають терморегулятор 16, відкривають вентиль 24 і стравлюють масло в ємність 27. Після цього перекривають вентиль 10, рідина перестає надходити в кернотримач 14. Відкривши вентиль 15, стравлюють повітря в нагнітальному повітропроводі і контейнері 3. Відкриваючи дроселі 17, 18, вентилі 11, 12, стравлюють тиск рідини в кернотримачі 14. У випадку роботи з особливо агресивною хімічною композицією, після закінчення робіт і вилучення керна із кернотримача 14, вентилі 2, 10, 11 та дросель 18 відкривають, а систему: ємність 1, контейнер 3, кернотримач 14, ємність 21, промивають нейтралізуючим розчином. Після чого, закривши вентиль 11, дросель 18, відкривають вентиль 12, дросель 17 та промивають систему нейтралізуючим розчином в зворотному напрямку. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Пристрій для дослідження кернового матеріалу, що включає кернотримач, вузол введення робочих агентів, систему прокачування робочих агентів і відбору та вузол зняття надлишкового тиску, який відрізняється тим, що вузол введення робочих агентів містить відкриту ємність та контейнер, який оснащений датчиком-дозатором, що складається з підключених до світлодіодів щупів верхнього та нижнього рівнів рідини та з'єднаний через редуктор з повітряним балоном, а на вході і виході кернотримача встановлені дроселі. 2 UA 93856 U 3 UA 93856 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
