Фліпчарт розкладний “ig-равлик”

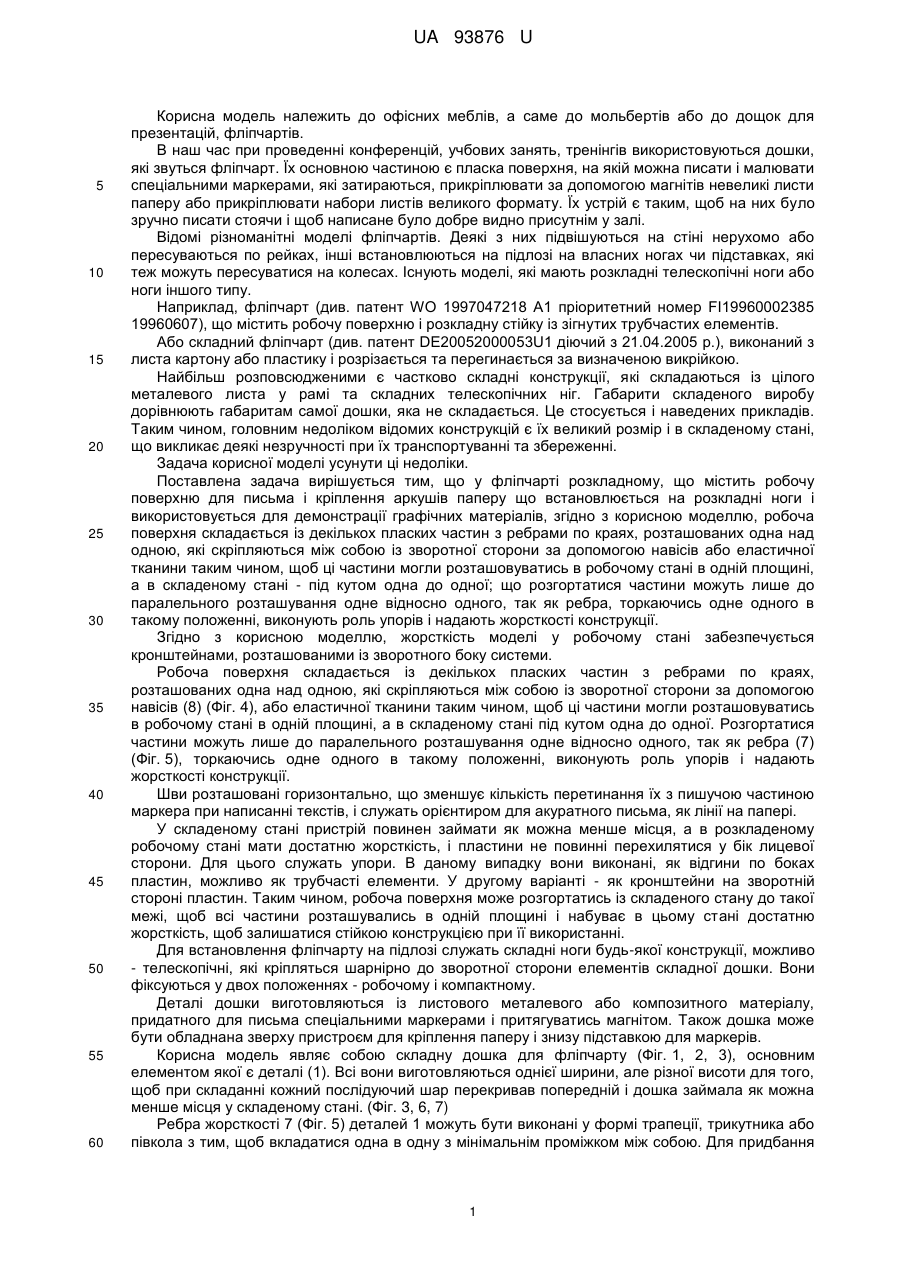

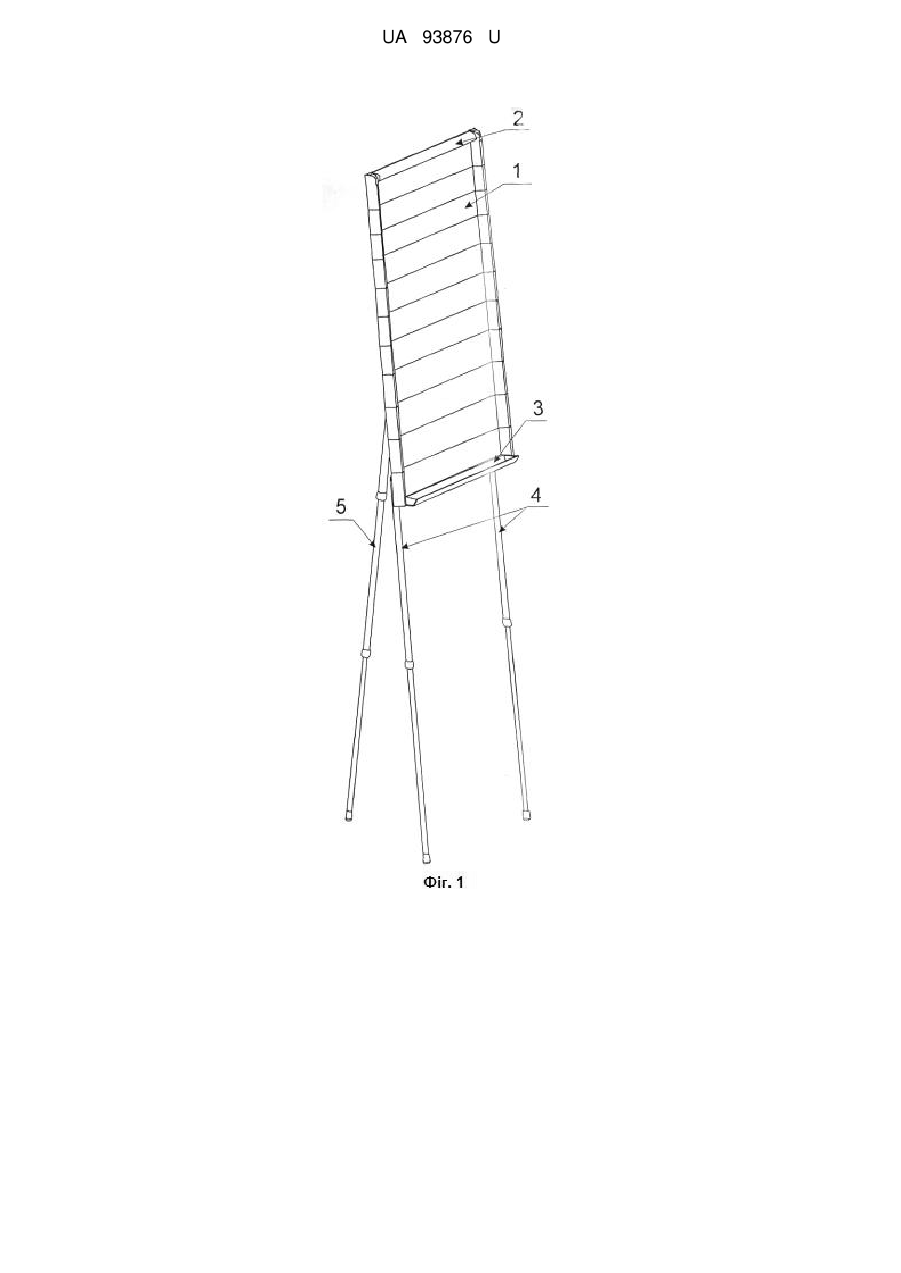

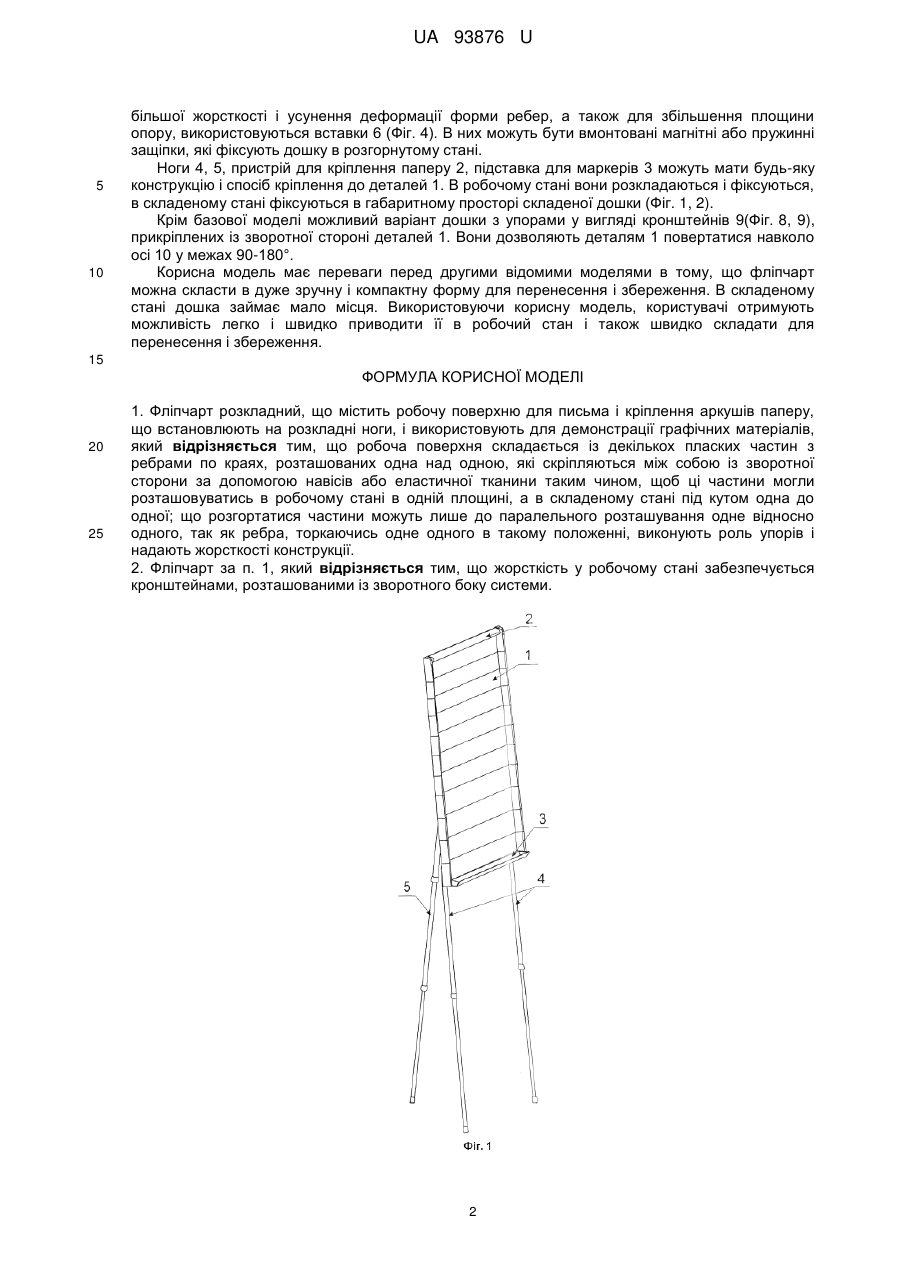

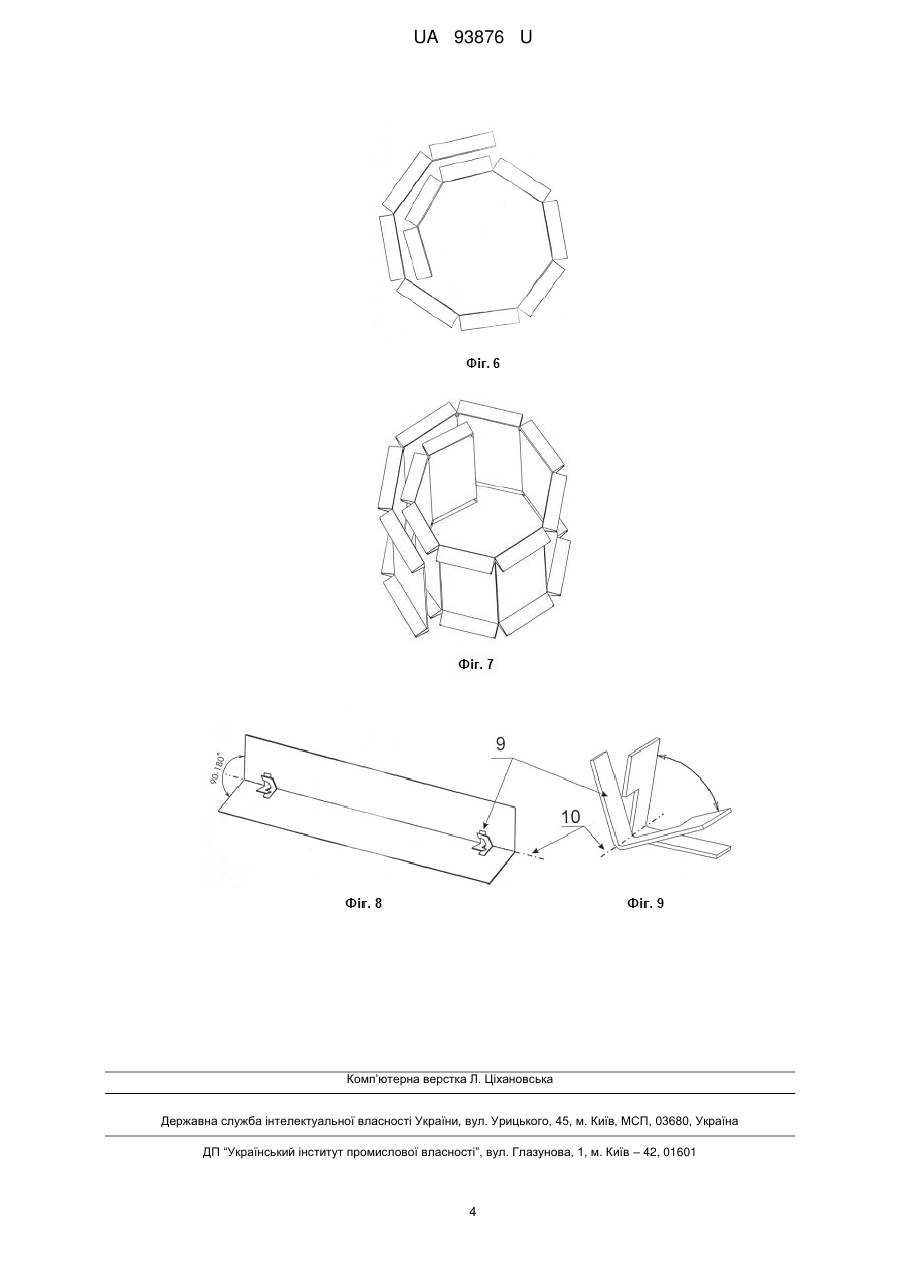

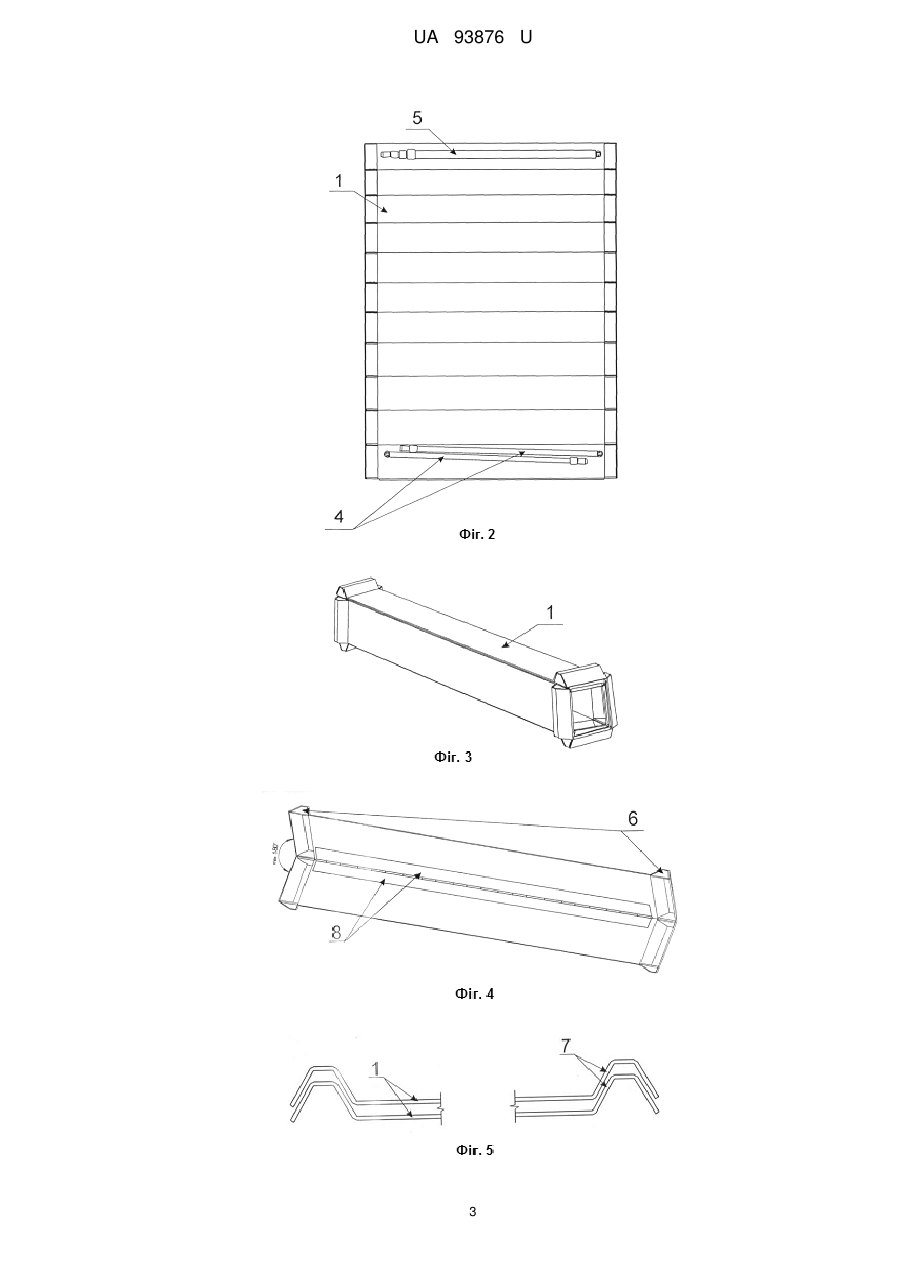

Реферат: UA 93876 U UA 93876 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до офісних меблів, а саме до мольбертів або до дощок для презентацій, фліпчартів. В наш час при проведенні конференцій, учбових занять, тренінгів використовуються дошки, які звуться фліпчарт. Їх основною частиною є пласка поверхня, на якій можна писати і малювати спеціальними маркерами, які затираються, прикріплювати за допомогою магнітів невеликі листи паперу або прикріплювати набори листів великого формату. Їх устрій є таким, щоб на них було зручно писати стоячи і щоб написане було добре видно присутнім у залі. Відомі різноманітні моделі фліпчартів. Деякі з них підвішуються на стіні нерухомо або пересуваються по рейках, інші встановлюються на підлозі на власних ногах чи підставках, які теж можуть пересуватися на колесах. Існують моделі, які мають розкладні телескопічні ноги або ноги іншого типу. Наприклад, фліпчарт (див. патент WO 1997047218 А1 пріоритетний номер FI19960002385 19960607), що містить робочу поверхню і розкладну стійку із зігнутих трубчастих елементів. Або складний фліпчарт (див. патент DE20052000053U1 діючий з 21.04.2005 p.), виконаний з листа картону або пластику і розрізається та перегинається за визначеною викрійкою. Найбільш розповсюдженими є частково складні конструкції, які складаються із цілого металевого листа у рамі та складних телескопічних ніг. Габарити складеного виробу дорівнюють габаритам самої дошки, яка не складається. Це стосується і наведених прикладів. Таким чином, головним недоліком відомих конструкцій є їх великий розмір і в складеному стані, що викликає деякі незручності при їх транспортуванні та збереженні. Задача корисної моделі усунути ці недоліки. Поставлена задача вирішується тим, що у фліпчарті розкладному, що містить робочу поверхню для письма і кріплення аркушів паперу що встановлюється на розкладні ноги і використовується для демонстрації графічних матеріалів, згідно з корисною моделлю, робоча поверхня складається із декількох пласких частин з ребрами по краях, розташованих одна над одною, які скріпляються між собою із зворотної сторони за допомогою навісів або еластичної тканини таким чином, щоб ці частини могли розташовуватись в робочому стані в одній площині, а в складеному стані - під кутом одна до одної; що розгортатися частини можуть лише до паралельного розташування одне відносно одного, так як ребра, торкаючись одне одного в такому положенні, виконують роль упорів і надають жорсткості конструкції. Згідно з корисною моделлю, жорсткість моделі у робочому стані забезпечується кронштейнами, розташованими із зворотного боку системи. Робоча поверхня складається із декількох пласких частин з ребрами по краях, розташованих одна над одною, які скріпляються між собою із зворотної сторони за допомогою навісів (8) (Фіг. 4), або еластичної тканини таким чином, щоб ці частини могли розташовуватись в робочому стані в одній площині, а в складеному стані під кутом одна до одної. Розгортатися частини можуть лише до паралельного розташування одне відносно одного, так як ребра (7) (Фіг. 5), торкаючись одне одного в такому положенні, виконують роль упорів і надають жорсткості конструкції. Шви розташовані горизонтально, що зменшує кількість перетинання їх з пишучою частиною маркера при написанні текстів, і служать орієнтиром для акуратного письма, як лінії на папері. У складеному стані пристрій повинен займати як можна менше місця, а в розкладеному робочому стані мати достатню жорсткість, і пластини не повинні перехилятися у бік лицевої сторони. Для цього служать упори. В даному випадку вони виконані, як відгини по боках пластин, можливо як трубчасті елементи. У другому варіанті - як кронштейни на зворотній стороні пластин. Таким чином, робоча поверхня може розгортатись із складеного стану до такої межі, щоб всі частини розташувались в одній площині і набуває в цьому стані достатню жорсткість, щоб залишатися стійкою конструкцією при її використанні. Для встановлення фліпчарту на підлозі служать складні ноги будь-якої конструкції, можливо - телескопічні, які кріпляться шарнірно до зворотної сторони елементів складної дошки. Вони фіксуються у двох положеннях - робочому і компактному. Деталі дошки виготовляються із листового металевого або композитного матеріалу, придатного для письма спеціальними маркерами і притягуватись магнітом. Також дошка може бути обладнана зверху пристроєм для кріплення паперу і знизу підставкою для маркерів. Корисна модель являє собою складну дошка для фліпчарту (Фіг. 1,2, 3), основним елементом якої є деталі (1). Всі вони виготовляються однієї ширини, але різної висоти для того, щоб при складанні кожний послідуючий шар перекривав попередній і дошка займала як можна менше місця у складеному стані. (Фіг. 3, 6, 7) Ребра жорсткості 7 (Фіг. 5) деталей 1 можуть бути виконані у формі трапеції, трикутника або півкола з тим, щоб вкладатися одна в одну з мінімальнім проміжком між собою. Для придбання 1 UA 93876 U 5 10 більшої жорсткості і усунення деформації форми ребер, а також для збільшення площини опору, використовуються вставки 6 (Фіг. 4). В них можуть бути вмонтовані магнітні або пружинні защіпки, які фіксують дошку в розгорнутому стані. Ноги 4, 5, пристрій для кріплення паперу 2, підставка для маркерів 3 можуть мати будь-яку конструкцію і спосіб кріплення до деталей 1. В робочому стані вони розкладаються і фіксуються, в складеному стані фіксуються в габаритному просторі складеної дошки (Фіг. 1, 2). Крім базової моделі можливий варіант дошки з упорами у вигляді кронштейнів 9(Фіг. 8, 9), прикріплених із зворотної стороні деталей 1. Вони дозволяють деталям 1 повертатися навколо осі 10 у межах 90-180°. Корисна модель має переваги перед другими відомими моделями в тому, що фліпчарт можна скласти в дуже зручну і компактну форму для перенесення і збереження. В складеному стані дошка займає мало місця. Використовуючи корисну модель, користувачі отримують можливість легко і швидко приводити її в робочий стан і також швидко складати для перенесення і збереження. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. Фліпчарт розкладний, що містить робочу поверхню для письма і кріплення аркушів паперу, що встановлюють на розкладні ноги, і використовують для демонстрації графічних матеріалів, який відрізняється тим, що робоча поверхня складається із декількох пласких частин з ребрами по краях, розташованих одна над одною, які скріпляються між собою із зворотної сторони за допомогою навісів або еластичної тканини таким чином, щоб ці частини могли розташовуватись в робочому стані в одній площині, а в складеному стані під кутом одна до одної; що розгортатися частини можуть лише до паралельного розташування одне відносно одного, так як ребра, торкаючись одне одного в такому положенні, виконують роль упорів і надають жорсткості конструкції. 2. Фліпчарт за п. 1, який відрізняється тим, що жорсткість у робочому стані забезпечується кронштейнами, розташованими із зворотного боку системи. 2 UA 93876 U 3 UA 93876 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
