Стіл розсувний “ig”

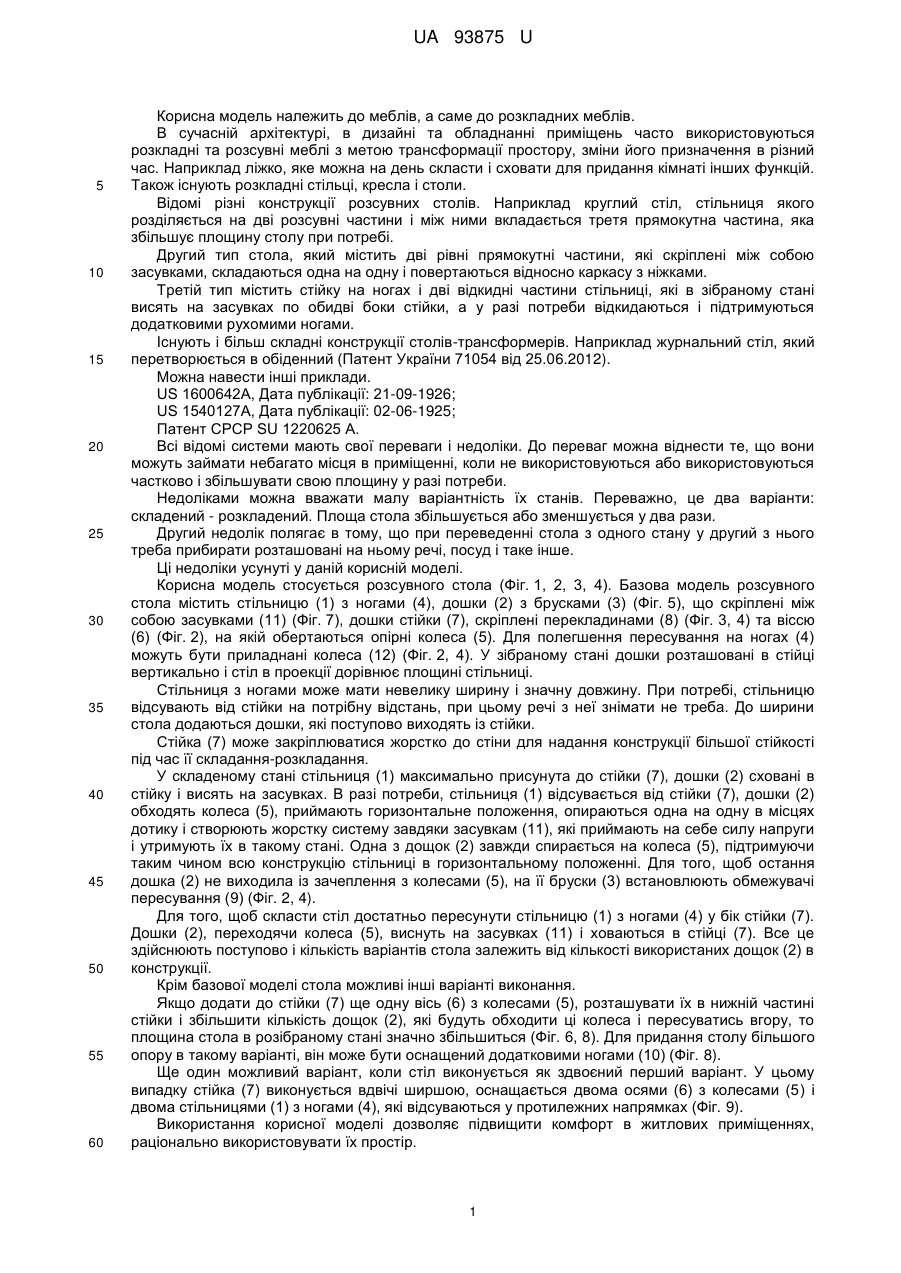

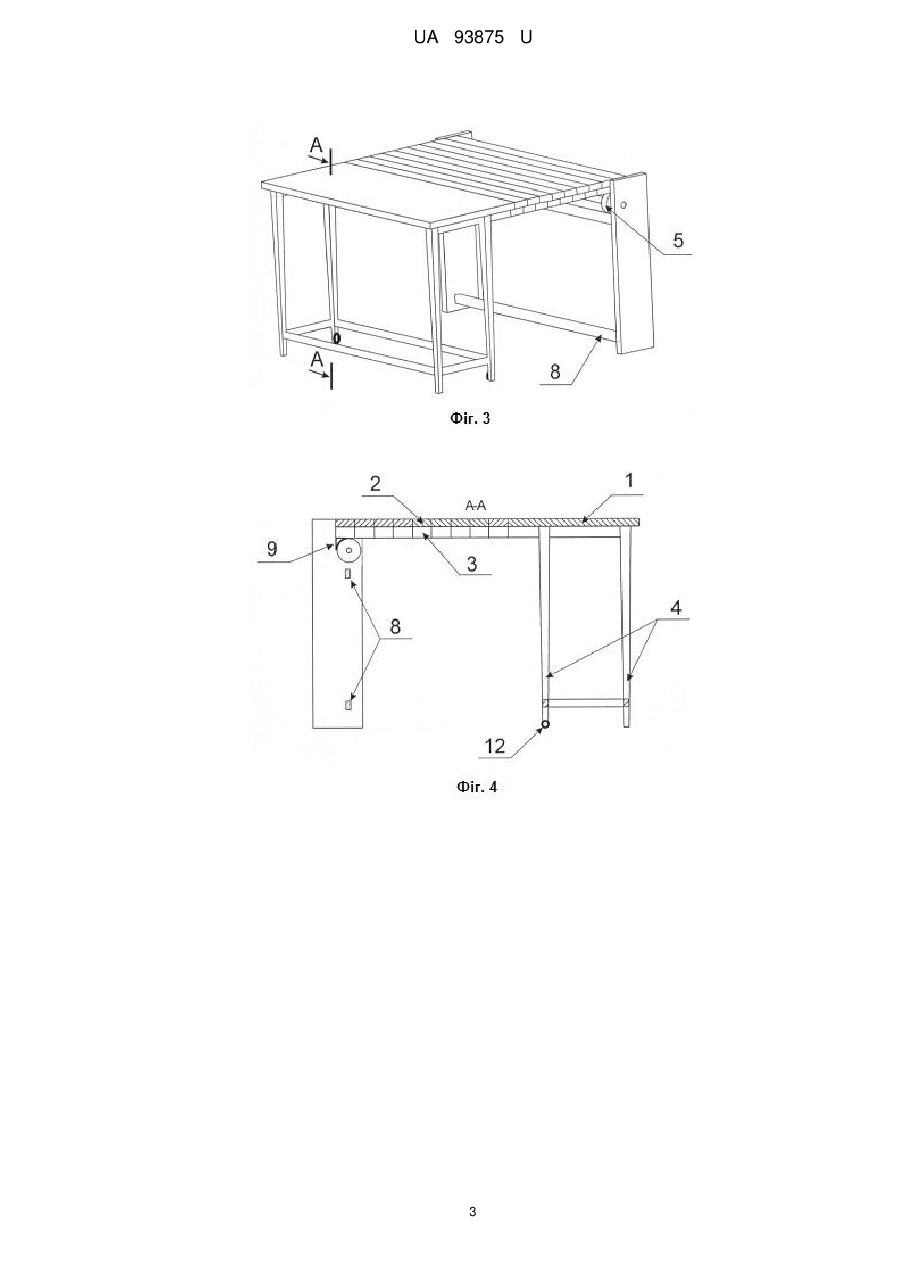

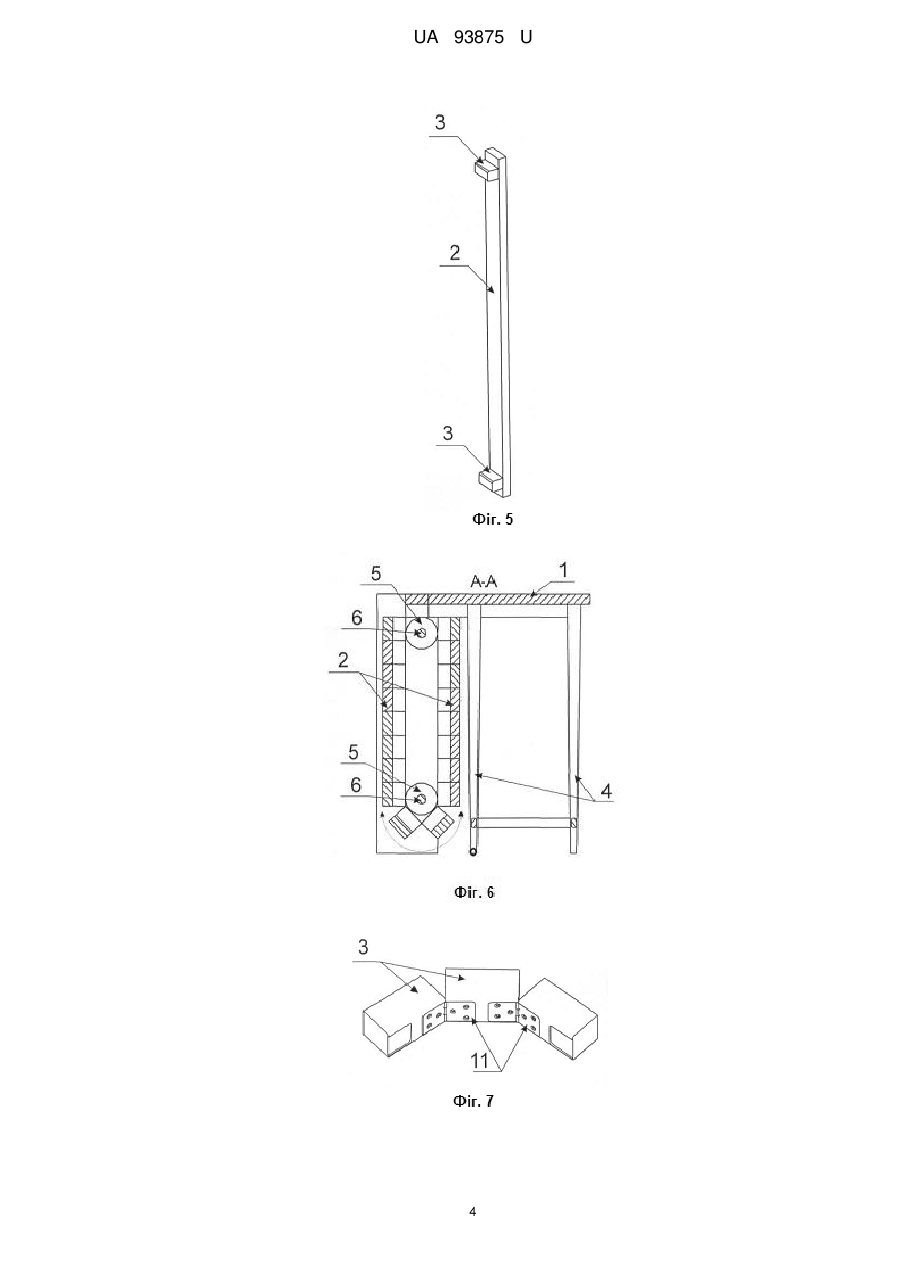

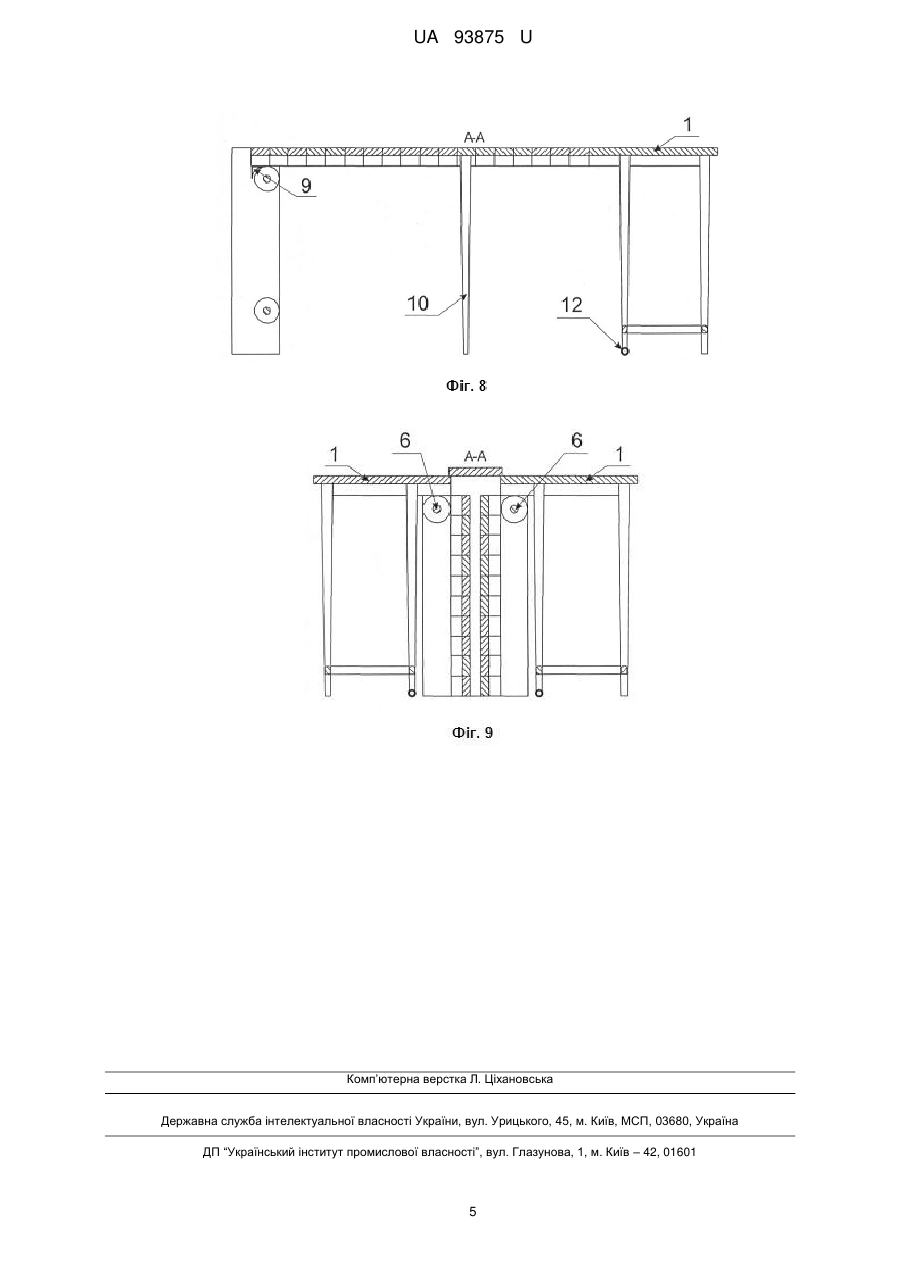

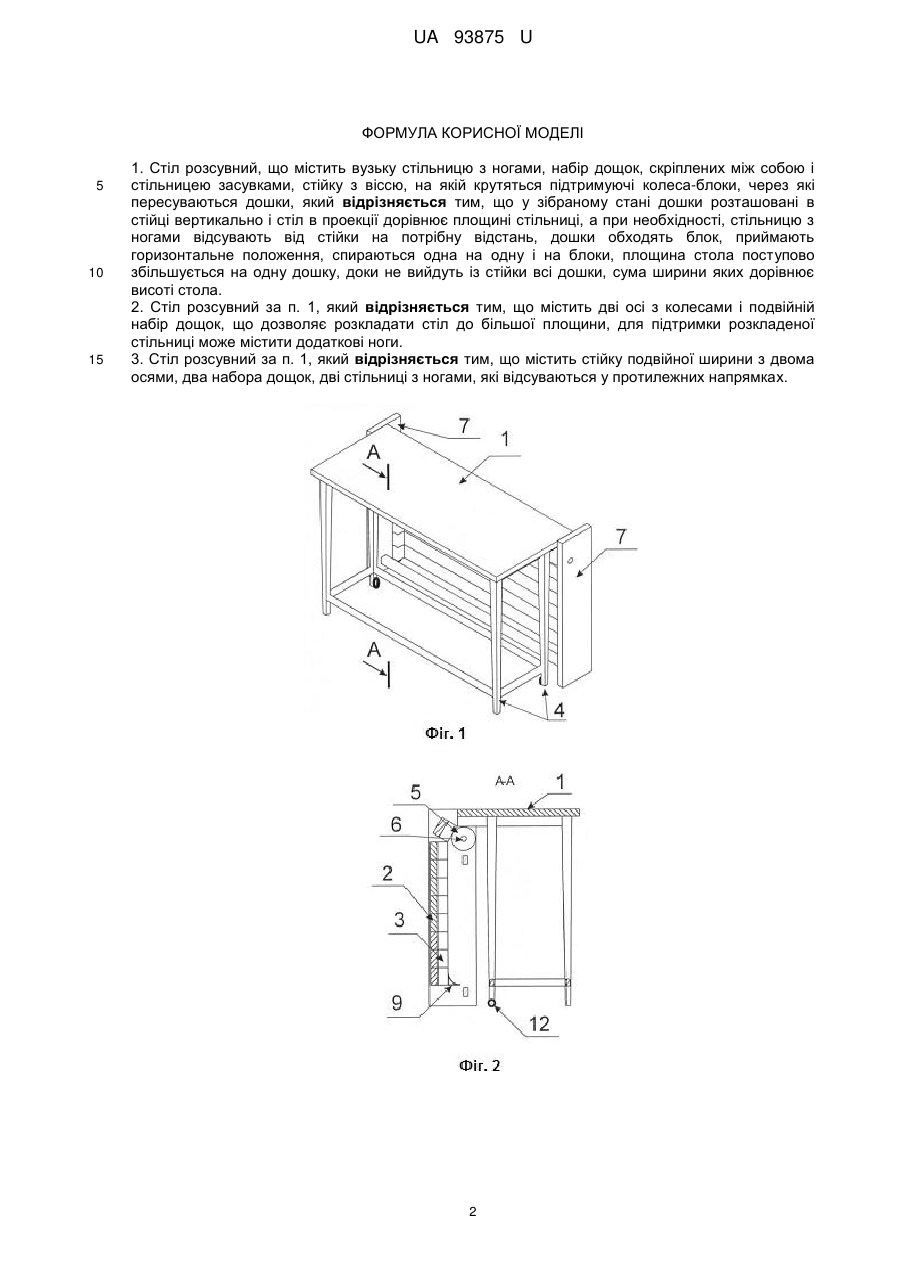

Реферат: UA 93875 U UA 93875 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до меблів, а саме до розкладних меблів. В сучасній архітектурі, в дизайні та обладнанні приміщень часто використовуються розкладні та розсувні меблі з метою трансформації простору, зміни його призначення в різний час. Наприклад ліжко, яке можна на день скласти і сховати для придання кімнаті інших функцій. Також існують розкладні стільці, кресла і столи. Відомі різні конструкції розсувних столів. Наприклад круглий стіл, стільниця якого розділяється на дві розсувні частини і між ними вкладається третя прямокутна частина, яка збільшує площину столу при потребі. Другий тип стола, який містить дві рівні прямокутні частини, які скріплені між собою засувками, складаються одна на одну і повертаються відносно каркасу з ніжками. Третій тип містить стійку на ногах і дві відкидні частини стільниці, які в зібраному стані висять на засувках по обидві боки стійки, а у разі потреби відкидаються і підтримуються додатковими рухомими ногами. Існують і більш складні конструкції столів-трансформерів. Наприклад журнальний стіл, який перетворюється в обіденний (Патент України 71054 від 25.06.2012). Можна навести інші приклади. US 1600642A, Дата публікації: 21-09-1926; US 1540127A, Дата публікації: 02-06-1925; Патент СРСР SU 1220625 А. Всі відомі системи мають свої переваги і недоліки. До переваг можна віднести те, що вони можуть займати небагато місця в приміщенні, коли не використовуються або використовуються частково і збільшувати свою площину у разі потреби. Недоліками можна вважати малу варіантність їх станів. Переважно, це два варіанти: складений - розкладений. Площа стола збільшується або зменшується у два рази. Другий недолік полягає в тому, що при переведенні стола з одного стану у другий з нього треба прибирати розташовані на ньому речі, посуд і таке інше. Ці недоліки усунуті у даній корисній моделі. Корисна модель стосується розсувного стола (Фіг. 1, 2, 3, 4). Базова модель розсувного стола містить стільницю (1) з ногами (4), дошки (2) з брусками (3) (Фіг. 5), що скріплені між собою засувками (11) (Фіг. 7), дошки стійки (7), скріплені перекладинами (8) (Фіг. 3, 4) та віссю (6) (Фіг. 2), на якій обертаються опірні колеса (5). Для полегшення пересування на ногах (4) можуть бути приладнані колеса (12) (Фіг. 2, 4). У зібраному стані дошки розташовані в стійці вертикально і стіл в проекції дорівнює площині стільниці. Стільниця з ногами може мати невелику ширину і значну довжину. При потребі, стільницю відсувають від стійки на потрібну відстань, при цьому речі з неї знімати не треба. До ширини стола додаються дошки, які поступово виходять із стійки. Стійка (7) може закріплюватися жорстко до стіни для надання конструкції більшої стійкості під час її складання-розкладання. У складеному стані стільниця (1) максимально присунута до стійки (7), дошки (2) сховані в стійку і висять на засувках. В разі потреби, стільниця (1) відсувається від стійки (7), дошки (2) обходять колеса (5), приймають горизонтальне положення, опираються одна на одну в місцях дотику і створюють жорстку систему завдяки засувкам (11), які приймають на себе силу напруги і утримують їх в такому стані. Одна з дощок (2) завжди спирається на колеса (5), підтримуючи таким чином всю конструкцію стільниці в горизонтальному положенні. Для того, щоб остання дошка (2) не виходила із зачеплення з колесами (5), на її бруски (3) встановлюють обмежувачі пересування (9) (Фіг. 2, 4). Для того, щоб скласти стіл достатньо пересунути стільницю (1) з ногами (4) у бік стійки (7). Дошки (2), переходячи колеса (5), виснуть на засувках (11) і ховаються в стійці (7). Все це здійснюють поступово і кількість варіантів стола залежить від кількості використаних дощок (2) в конструкції. Крім базової моделі стола можливі інші варіанті виконання. Якщо додати до стійки (7) ще одну вісь (6) з колесами (5), розташувати їх в нижній частині стійки і збільшити кількість дощок (2), які будуть обходити ці колеса і пересуватись вгору, то площина стола в розібраному стані значно збільшиться (Фіг. 6, 8). Для придання столу більшого опору в такому варіанті, він може бути оснащений додатковими ногами (10) (Фіг. 8). Ще один можливий варіант, коли стіл виконується як здвоєний перший варіант. У цьому випадку стійка (7) виконується вдвічі ширшою, оснащається двома осями (6) з колесами (5) і двома стільницями (1) з ногами (4), які відсуваються у протилежних напрямках (Фіг. 9). Використання корисної моделі дозволяє підвищити комфорт в житлових приміщеннях, раціонально використовувати їх простір. 1 UA 93875 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Стіл розсувний, що містить вузьку стільницю з ногами, набір дощок, скріплених між собою і стільницею засувками, стійку з віссю, на якій крутяться підтримуючі колеса-блоки, через які пересуваються дошки, який відрізняється тим, що у зібраному стані дошки розташовані в стійці вертикально і стіл в проекції дорівнює площині стільниці, а при необхідності, стільницю з ногами відсувають від стійки на потрібну відстань, дошки обходять блок, приймають горизонтальне положення, спираються одна на одну і на блоки, площина стола поступово збільшується на одну дошку, доки не вийдуть із стійки всі дошки, сума ширини яких дорівнює висоті стола. 2. Стіл розсувний за п. 1, який відрізняється тим, що містить дві осі з колесами і подвійній набір дощок, що дозволяє розкладати стіл до більшої площини, для підтримки розкладеної стільниці може містити додаткові ноги. 3. Стіл розсувний за п. 1, який відрізняється тим, що містить стійку подвійної ширини з двома осями, два набора дощок, дві стільниці з ногами, які відсуваються у протилежних напрямках. 2 UA 93875 U 3 UA 93875 U 4 UA 93875 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
