Спосіб визначення шпаруватості ґрунту
Номер патенту: 94133
Опубліковано: 27.10.2014
Автори: Мошинський Віктор Степанович, Федорук Віктор Анатолійович, Стрілець Олег Романович, Стрілець Володимир Миколайович
Формула / Реферат

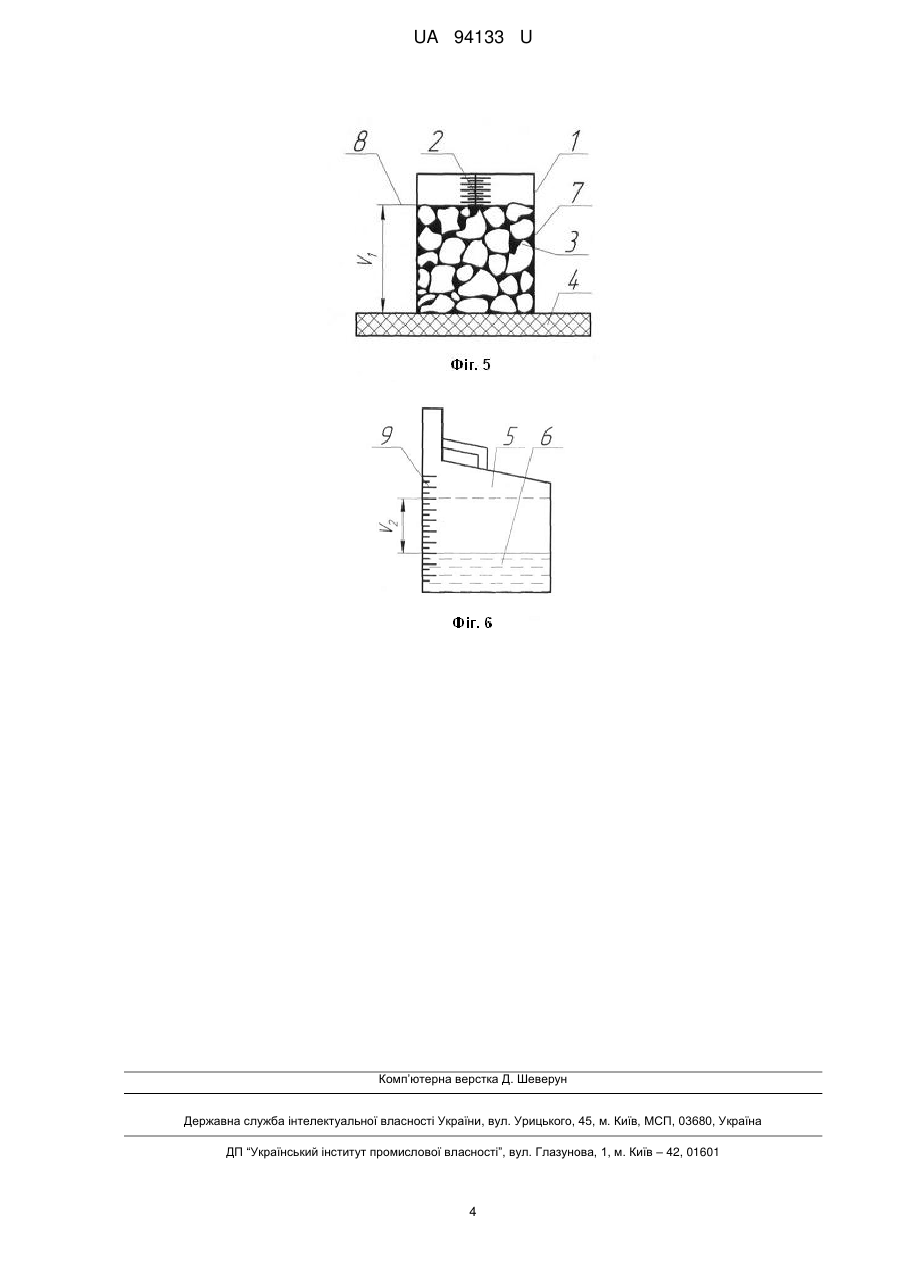

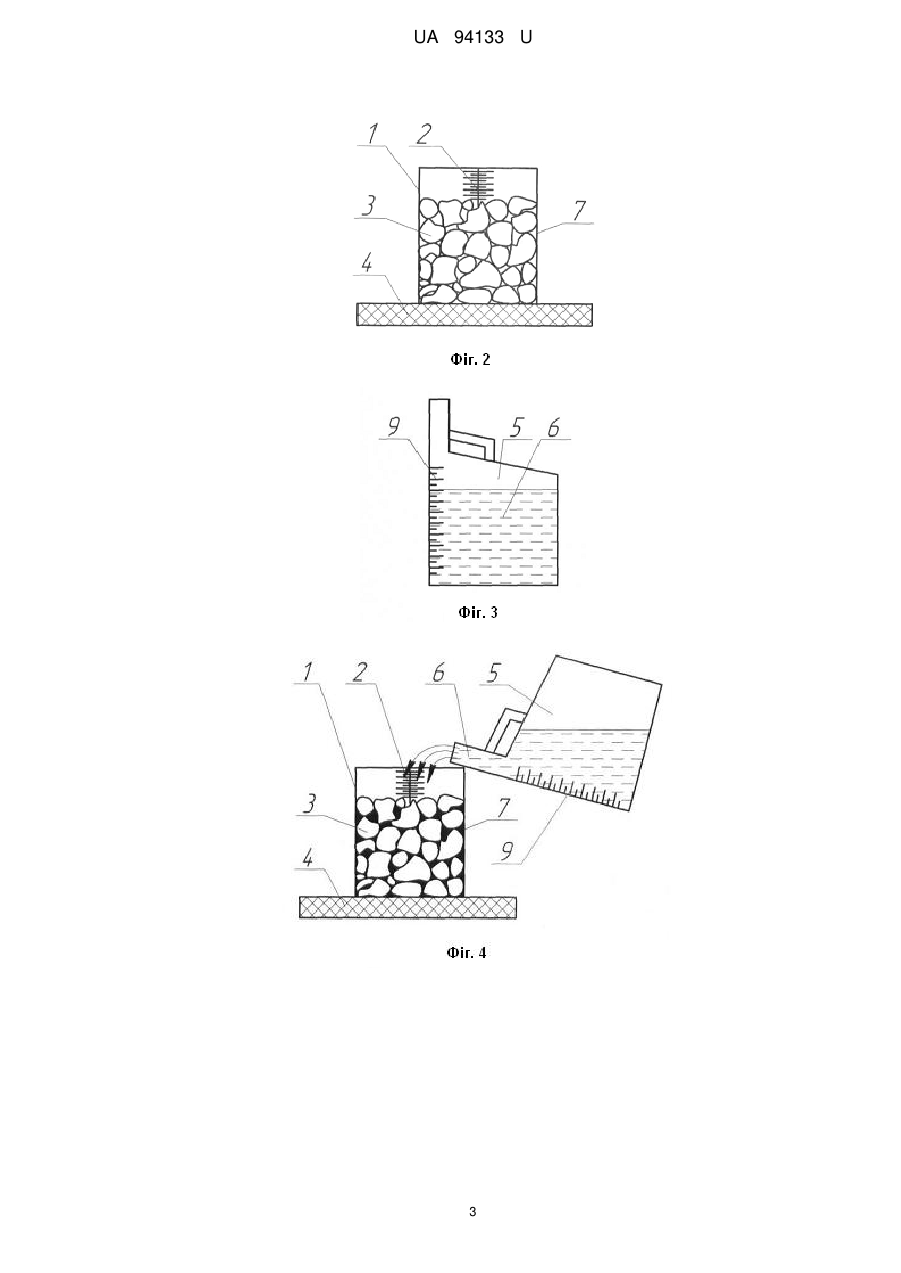

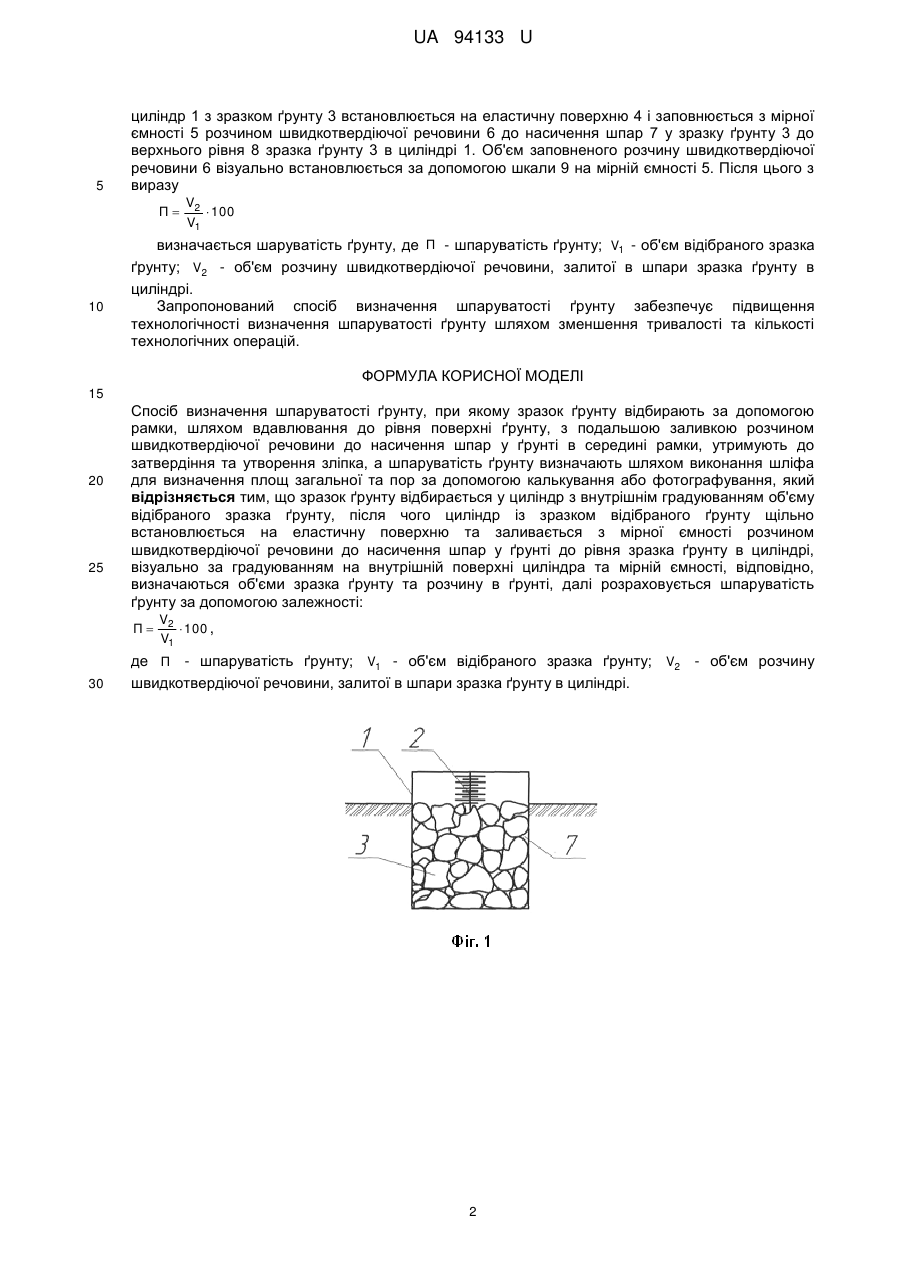

Спосіб визначення шпаруватості ґрунту, при якому зразок ґрунту відбирають за допомогою рамки, шляхом вдавлювання до рівня поверхні ґрунту, з подальшою заливкою розчином швидкотвердіючої речовини до насичення шпар у ґрунті в середині рамки, утримують до затвердіння та утворення зліпка, а шпаруватість ґрунту визначають шляхом виконання шліфа для визначення площ загальної та пор за допомогою калькування або фотографування, який відрізняється тим, що зразок ґрунту відбирається у циліндр з внутрішнім градуюванням об'єму відібраного зразка ґрунту, після чого циліндр із зразком відібраного ґрунту щільно встановлюється на еластичну поверхню та заливається з мірної ємності розчином швидкотвердіючої речовини до насичення шпар у ґрунті до рівня зразка ґрунту в циліндрі, візуально за градуюванням на внутрішній поверхні циліндра та мірній ємності, відповідно, визначаються об'єми зразка ґрунту та розчину в ґрунті, далі розраховується шпаруватість ґрунту за допомогою залежності:
,
де - шпаруватість ґрунту;
- об'єм відібраного зразка ґрунту;
- об'єм розчину швидкотвердіючої речовини, залитої в шпари зразка ґрунту в циліндрі.
Текст

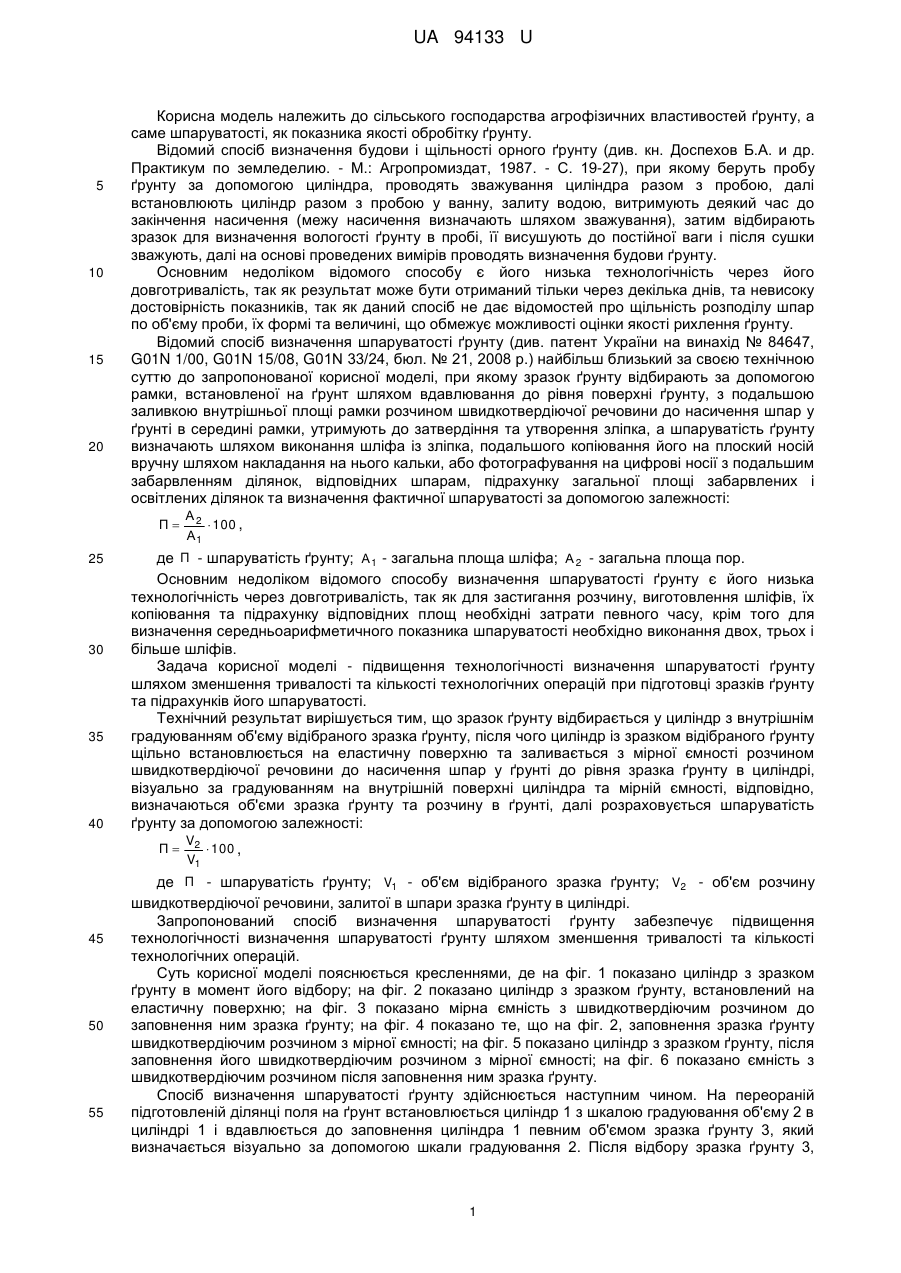

Реферат: Спосіб визначення шпаруватості ґрунту, при якому зразок ґрунту відбирають за допомогою рамки, шляхом вдавлювання до рівня поверхні ґрунту, з подальшою заливкою розчином швидкотвердіючої речовини до насичення шпар у ґрунті в середині рамки, утримують до затвердіння та утворення зліпка. Шпаруватість ґрунту визначають шляхом виконання шліфа для визначення площ загальної та пор за допомогою калькування або фотографування. Зразок ґрунту відбирається у циліндр з внутрішнім градуюванням об'єму відібраного зразка ґрунту. Після чого циліндр із зразком відібраного ґрунту щільно встановлюється на еластичну поверхню та заливається з мірної ємності розчином швидкотвердіючої речовини до насичення шпар у ґрунті до рівня зразка ґрунту в циліндрі, візуально за градуюванням на внутрішній поверхні циліндра та мірній ємності, відповідно, визначаються об'єми зразка ґрунту та розчину в ґрунті. UA 94133 U (12) UA 94133 U UA 94133 U 5 10 15 20 Корисна модель належить до сільського господарства агрофізичних властивостей ґрунту, а саме шпаруватості, як показника якості обробітку ґрунту. Відомий спосіб визначення будови і щільності орного ґрунту (див. кн. Доспехов Б.А. и др. Практикум по земледелию. - М.: Агропромиздат, 1987. - С. 19-27), при якому беруть пробу ґрунту за допомогою циліндра, проводять зважування циліндра разом з пробою, далі встановлюють циліндр разом з пробою у ванну, залиту водою, витримують деякий час до закінчення насичення (межу насичення визначають шляхом зважування), затим відбирають зразок для визначення вологості ґрунту в пробі, її висушують до постійної ваги і після сушки зважують, далі на основі проведених вимірів проводять визначення будови ґрунту. Основним недоліком відомого способу є його низька технологічність через його довготривалість, так як результат може бути отриманий тільки через декілька днів, та невисоку достовірність показників, так як даний спосіб не дає відомостей про щільність розподілу шпар по об'єму проби, їх формі та величині, що обмежує можливості оцінки якості рихлення ґрунту. Відомий спосіб визначення шпаруватості ґрунту (див. патент України на винахід № 84647, G01N 1/00, G01N 15/08, G01N 33/24, бюл. № 21, 2008 р.) найбільш близький за своєю технічною суттю до запропонованої корисної моделі, при якому зразок ґрунту відбирають за допомогою рамки, встановленої на ґрунт шляхом вдавлювання до рівня поверхні ґрунту, з подальшою заливкою внутрішньої площі рамки розчином швидкотвердіючої речовини до насичення шпар у ґрунті в середині рамки, утримують до затвердіння та утворення зліпка, а шпаруватість ґрунту визначають шляхом виконання шліфа із зліпка, подальшого копіювання його на плоский носій вручну шляхом накладання на нього кальки, або фотографування на цифрові носії з подальшим забарвленням ділянок, відповідних шпарам, підрахунку загальної площі забарвлених і освітлених ділянок та визначення фактичної шпаруватості за допомогою залежності: П 25 30 35 40 де П - шпаруватість ґрунту; А 1 - загальна площа шліфа; А 2 - загальна площа пор. Основним недоліком відомого способу визначення шпаруватості ґрунту є його низька технологічність через довготривалість, так як для застигання розчину, виготовлення шліфів, їх копіювання та підрахунку відповідних площ необхідні затрати певного часу, крім того для визначення середньоарифметичного показника шпаруватості необхідно виконання двох, трьох і більше шліфів. Задача корисної моделі - підвищення технологічності визначення шпаруватості ґрунту шляхом зменшення тривалості та кількості технологічних операцій при підготовці зразків ґрунту та підрахунків його шпаруватості. Технічний результат вирішується тим, що зразок ґрунту відбирається у циліндр з внутрішнім градуюванням об'єму відібраного зразка ґрунту, після чого циліндр із зразком відібраного ґрунту щільно встановлюється на еластичну поверхню та заливається з мірної ємності розчином швидкотвердіючої речовини до насичення шпар у ґрунті до рівня зразка ґрунту в циліндрі, візуально за градуюванням на внутрішній поверхні циліндра та мірній ємності, відповідно, визначаються об'єми зразка ґрунту та розчину в ґрунті, далі розраховується шпаруватість ґрунту за допомогою залежності: П 45 50 55 А2 100 , А1 V2 100 , V1 де П - шпаруватість ґрунту; V1 - об'єм відібраного зразка ґрунту; V2 - об'єм розчину швидкотвердіючої речовини, залитої в шпари зразка ґрунту в циліндрі. Запропонований спосіб визначення шпаруватості ґрунту забезпечує підвищення технологічності визначення шпаруватості ґрунту шляхом зменшення тривалості та кількості технологічних операцій. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показано циліндр з зразком ґрунту в момент його відбору; на фіг. 2 показано циліндр з зразком ґрунту, встановлений на еластичну поверхню; на фіг. 3 показано мірна ємність з швидкотвердіючим розчином до заповнення ним зразка ґрунту; на фіг. 4 показано те, що на фіг. 2, заповнення зразка ґрунту швидкотвердіючим розчином з мірної ємності; на фіг. 5 показано циліндр з зразком ґрунту, після заповнення його швидкотвердіючим розчином з мірної ємності; на фіг. 6 показано ємність з швидкотвердіючим розчином після заповнення ним зразка ґрунту. Спосіб визначення шпаруватості ґрунту здійснюється наступним чином. На переораній підготовленій ділянці поля на ґрунт встановлюється циліндр 1 з шкалою градуювання об'єму 2 в циліндрі 1 і вдавлюється до заповнення циліндра 1 певним об'ємом зразка ґрунту 3, який визначається візуально за допомогою шкали градуювання 2. Після відбору зразка ґрунту 3, 1 UA 94133 U 5 циліндр 1 з зразком ґрунту 3 встановлюється на еластичну поверхню 4 і заповнюється з мірної ємності 5 розчином швидкотвердіючої речовини 6 до насичення шпар 7 у зразку ґрунту 3 до верхнього рівня 8 зразка ґрунту 3 в циліндрі 1. Об'єм заповненого розчину швидкотвердіючої речовини 6 візуально встановлюється за допомогою шкали 9 на мірній ємності 5. Після цього з виразу П 10 V2 100 V1 визначається шаруватість ґрунту, де П - шпаруватість ґрунту; V1 - об'єм відібраного зразка ґрунту; V2 - об'єм розчину швидкотвердіючої речовини, залитої в шпари зразка ґрунту в циліндрі. Запропонований спосіб визначення шпаруватості ґрунту забезпечує підвищення технологічності визначення шпаруватості ґрунту шляхом зменшення тривалості та кількості технологічних операцій. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 Спосіб визначення шпаруватості ґрунту, при якому зразок ґрунту відбирають за допомогою рамки, шляхом вдавлювання до рівня поверхні ґрунту, з подальшою заливкою розчином швидкотвердіючої речовини до насичення шпар у ґрунті в середині рамки, утримують до затвердіння та утворення зліпка, а шпаруватість ґрунту визначають шляхом виконання шліфа для визначення площ загальної та пор за допомогою калькування або фотографування, який відрізняється тим, що зразок ґрунту відбирається у циліндр з внутрішнім градуюванням об'єму відібраного зразка ґрунту, після чого циліндр із зразком відібраного ґрунту щільно встановлюється на еластичну поверхню та заливається з мірної ємності розчином швидкотвердіючої речовини до насичення шпар у ґрунті до рівня зразка ґрунту в циліндрі, візуально за градуюванням на внутрішній поверхні циліндра та мірній ємності, відповідно, визначаються об'єми зразка ґрунту та розчину в ґрунті, далі розраховується шпаруватість ґрунту за допомогою залежності: П 30 V2 100 , V1 де П - шпаруватість ґрунту; V1 - об'єм відібраного зразка ґрунту; V2 - об'єм розчину швидкотвердіючої речовини, залитої в шпари зразка ґрунту в циліндрі. 2 UA 94133 U 3 UA 94133 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
ДивитисяДодаткова інформація
Автори англійськоюFedoruk Viktor Anatoliiovych, Strilets Oleh Romanovych, Strilets Volodymyr Mykolaiovych
Автори російськоюФедорук Виктор Анатольевич, Стрилец Олег Романович, Стрилец Владимир Николаевич
МПК / Мітки
МПК: G01N 15/08, G01N 33/24, G01N 1/00
Мітки: шпаруватості, ґрунту, визначення, спосіб
