Пристрій для визначення щільності ґрунту зважуванням у воді

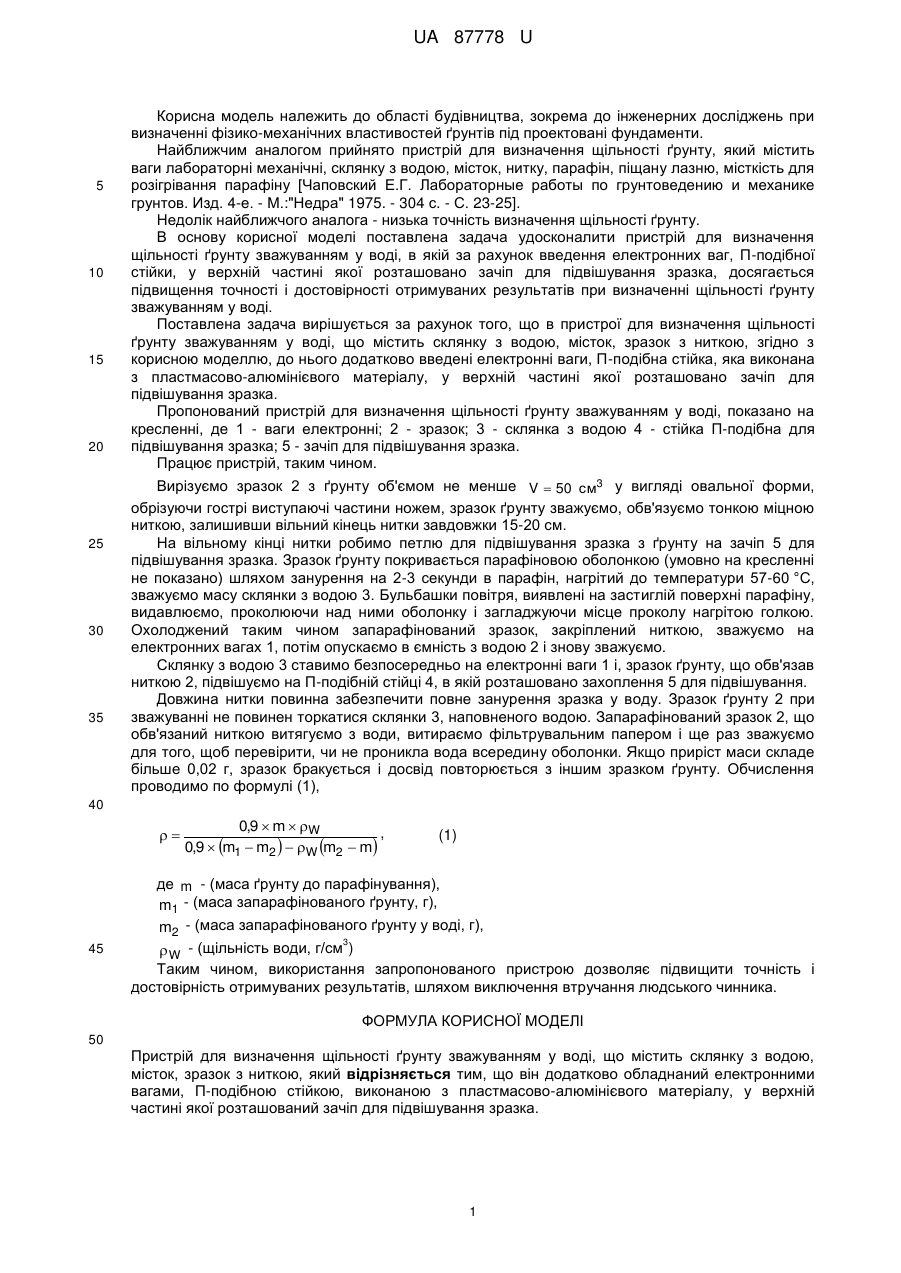

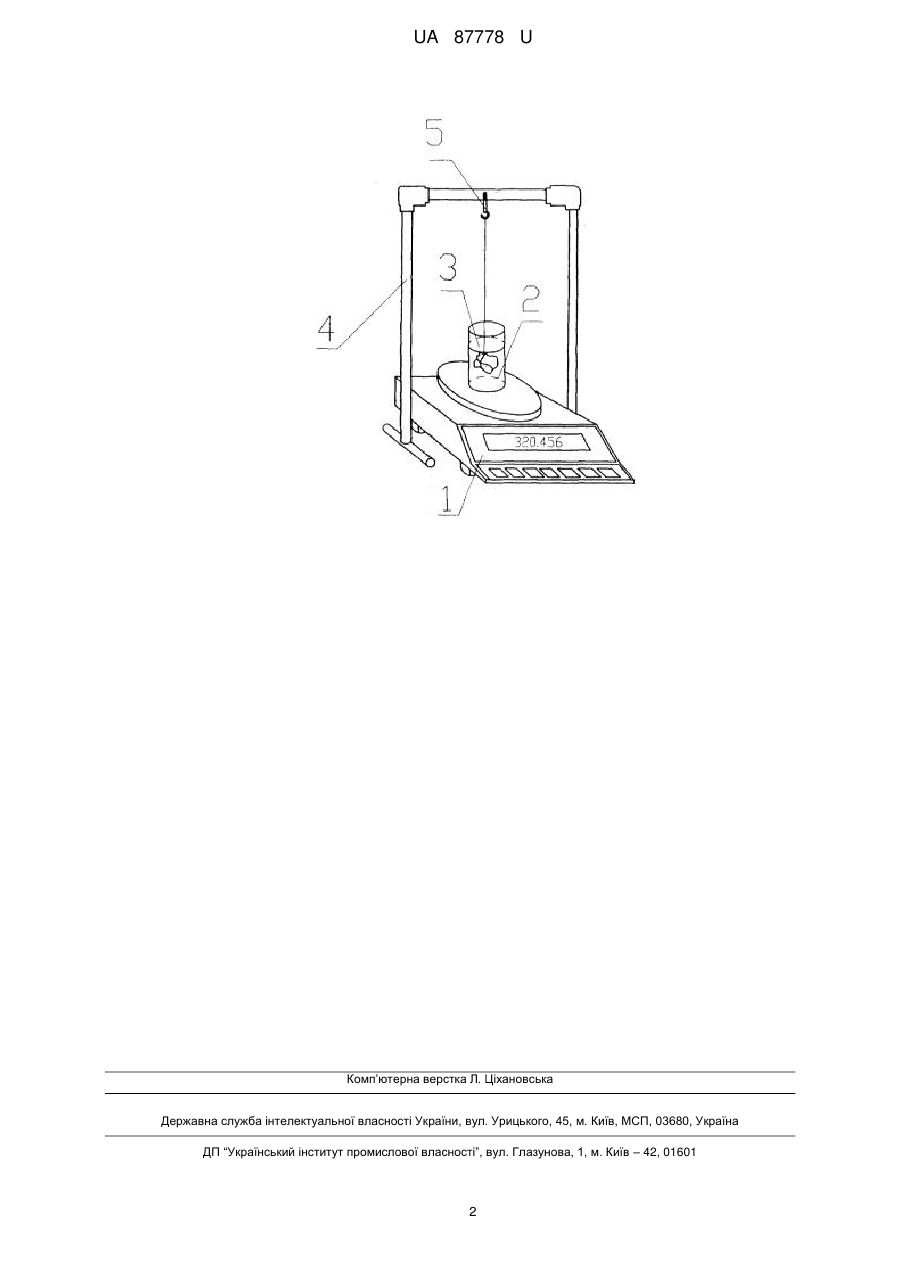

Реферат: UA 87778 U UA 87778 U 5 10 15 20 25 30 35 Корисна модель належить до області будівництва, зокрема до інженерних досліджень при визначенні фізико-механічних властивостей ґрунтів під проектовані фундаменти. Найближчим аналогом прийнято пристрій для визначення щільності ґрунту, який містить ваги лабораторні механічні, склянку з водою, місток, нитку, парафін, піщану лазню, місткість для розігрівання парафіну [Чаповский Е.Г. Лабораторные работы по грунтоведению и механике грунтов. Изд. 4-е. - М.:"Недра" 1975. - 304 с. - С. 23-25]. Недолік найближчого аналога - низька точність визначення щільності ґрунту. В основу корисної моделі поставлена задача удосконалити пристрій для визначення щільності ґрунту зважуванням у воді, в якій за рахунок введення електронних ваг, П-подібної стійки, у верхній частині якої розташовано зачіп для підвішування зразка, досягається підвищення точності і достовірності отримуваних результатів при визначенні щільності ґрунту зважуванням у воді. Поставлена задача вирішується за рахунок того, що в пристрої для визначення щільності ґрунту зважуванням у воді, що містить склянку з водою, місток, зразок з ниткою, згідно з корисною моделлю, до нього додатково введені електронні ваги, П-подібна стійка, яка виконана з пластмасово-алюмінієвого матеріалу, у верхній частині якої розташовано зачіп для підвішування зразка. Пропонований пристрій для визначення щільності ґрунту зважуванням у воді, показано на кресленні, де 1 - ваги електронні; 2 - зразок; 3 - склянка з водою 4 - стійка П-подібна для підвішування зразка; 5 - зачіп для підвішування зразка. Працює пристрій, таким чином. Вирізуємо зразок 2 з ґрунту об'ємом не менше V  50 см3 у вигляді овальної форми, обрізуючи гострі виступаючі частини ножем, зразок ґрунту зважуємо, обв'язуємо тонкою міцною ниткою, залишивши вільний кінець нитки завдовжки 15-20 см. На вільному кінці нитки робимо петлю для підвішування зразка з ґрунту на зачіп 5 для підвішування зразка. Зразок ґрунту покривається парафіновою оболонкою (умовно на кресленні не показано) шляхом занурення на 2-3 секунди в парафін, нагрітий до температури 57-60 °C, зважуємо масу склянки з водою 3. Бульбашки повітря, виявлені на застиглій поверхні парафіну, видавлюємо, проколюючи над ними оболонку і загладжуючи місце проколу нагрітою голкою. Охолоджений таким чином запарафінований зразок, закріплений ниткою, зважуємо на електронних вагах 1, потім опускаємо в ємність з водою 2 і знову зважуємо. Склянку з водою 3 ставимо безпосередньо на електронні ваги 1 і, зразок ґрунту, що обв'язав ниткою 2, підвішуємо на П-подібній стійці 4, в якій розташовано захоплення 5 для підвішування. Довжина нитки повинна забезпечити повне занурення зразка у воду. Зразок ґрунту 2 при зважуванні не повинен торкатися склянки 3, наповненого водою. Запарафінований зразок 2, що обв'язаний ниткою витягуємо з води, витираємо фільтрувальним папером і ще раз зважуємо для того, щоб перевірити, чи не проникла вода всередину оболонки. Якщо приріст маси складе більше 0,02 г, зразок бракується і досвід повторюється з іншим зразком ґрунту. Обчислення проводимо по формулі (1), 40  0,9  m  W , 0,9  m1  m2   W m2  m (1) де m - (маса ґрунту до парафінування), m1 - (маса запарафінованого ґрунту, г), m2 - (маса запарафінованого ґрунту у воді, г), 45 3  W - (щільність води, г/см ) Таким чином, використання запропонованого пристрою дозволяє підвищити точність і достовірність отримуваних результатів, шляхом виключення втручання людського чинника. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пристрій для визначення щільності ґрунту зважуванням у воді, що містить склянку з водою, місток, зразок з ниткою, який відрізняється тим, що він додатково обладнаний електронними вагами, П-подібною стійкою, виконаною з пластмасово-алюмінієвого матеріалу, у верхній частині якої розташований зачіп для підвішування зразка. 1 UA 87778 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
