Пристрій для внесення рідких меліорантів та добрив у ґрунт

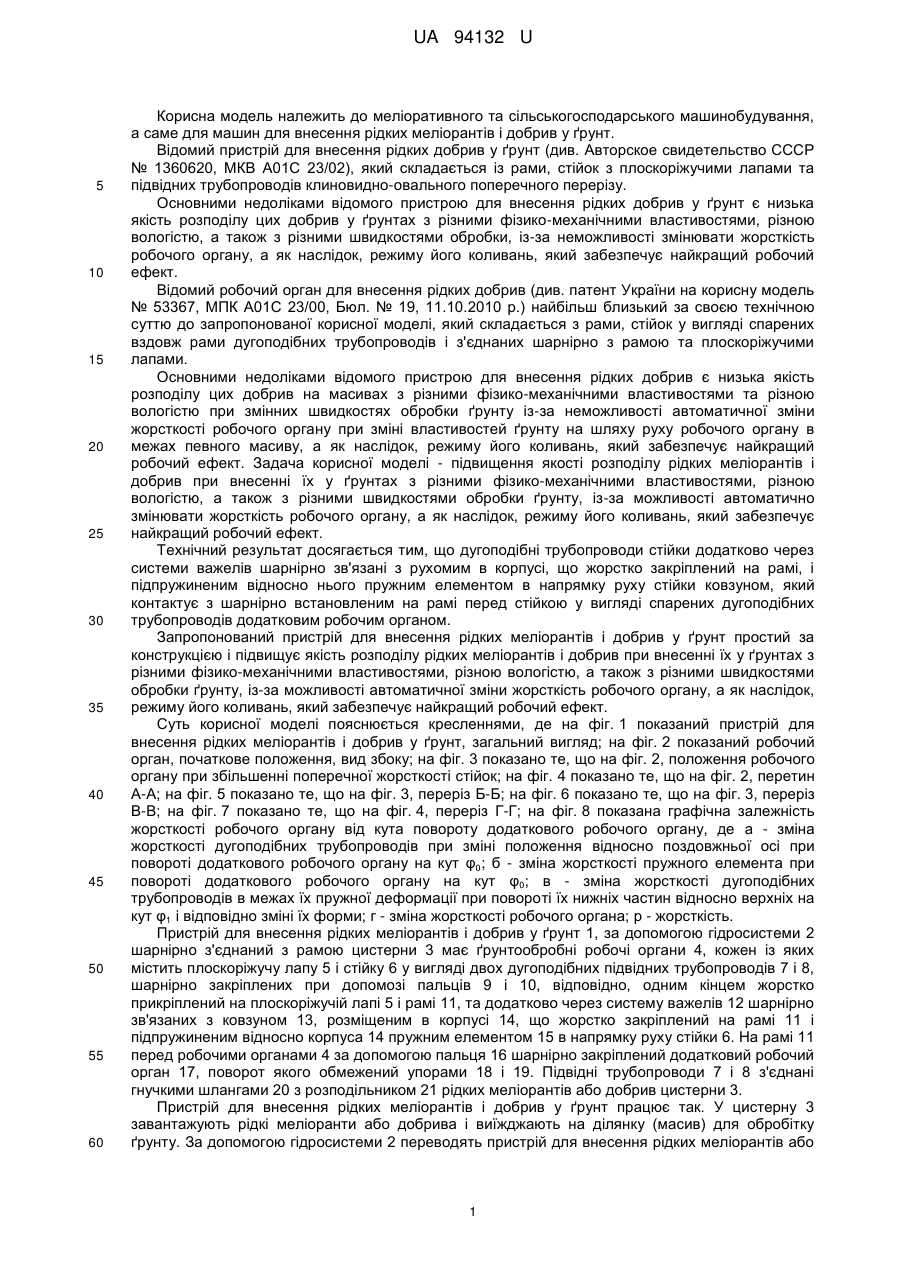

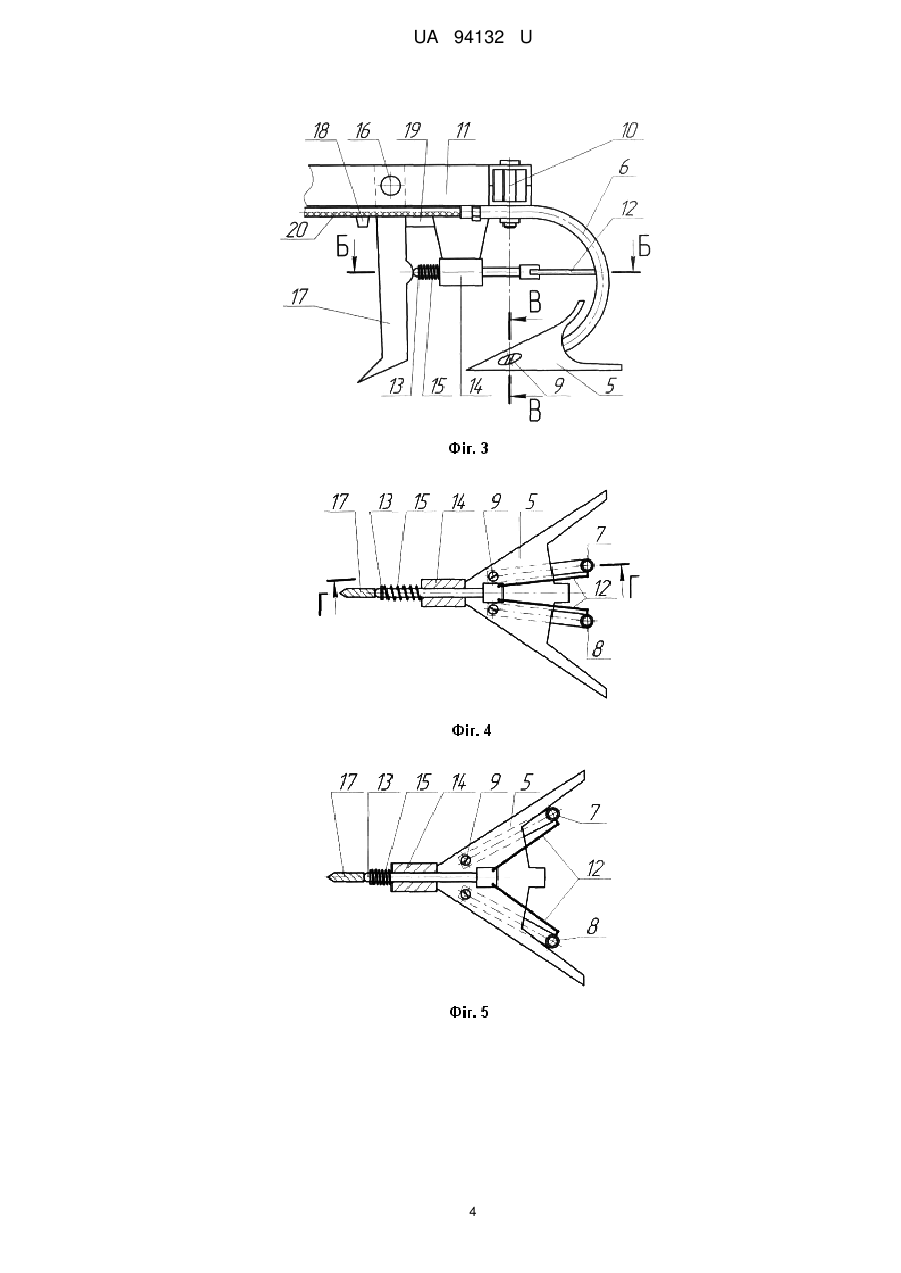

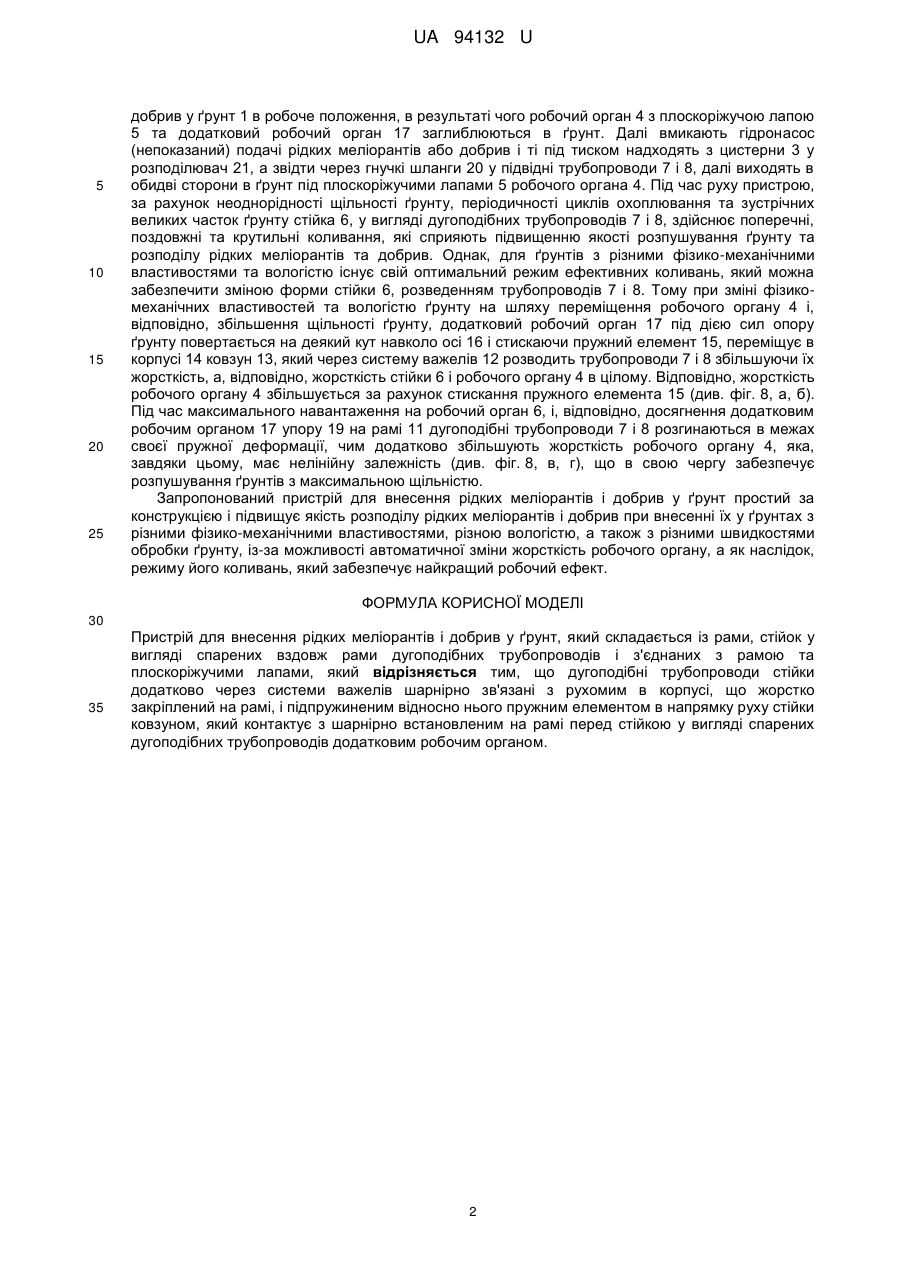

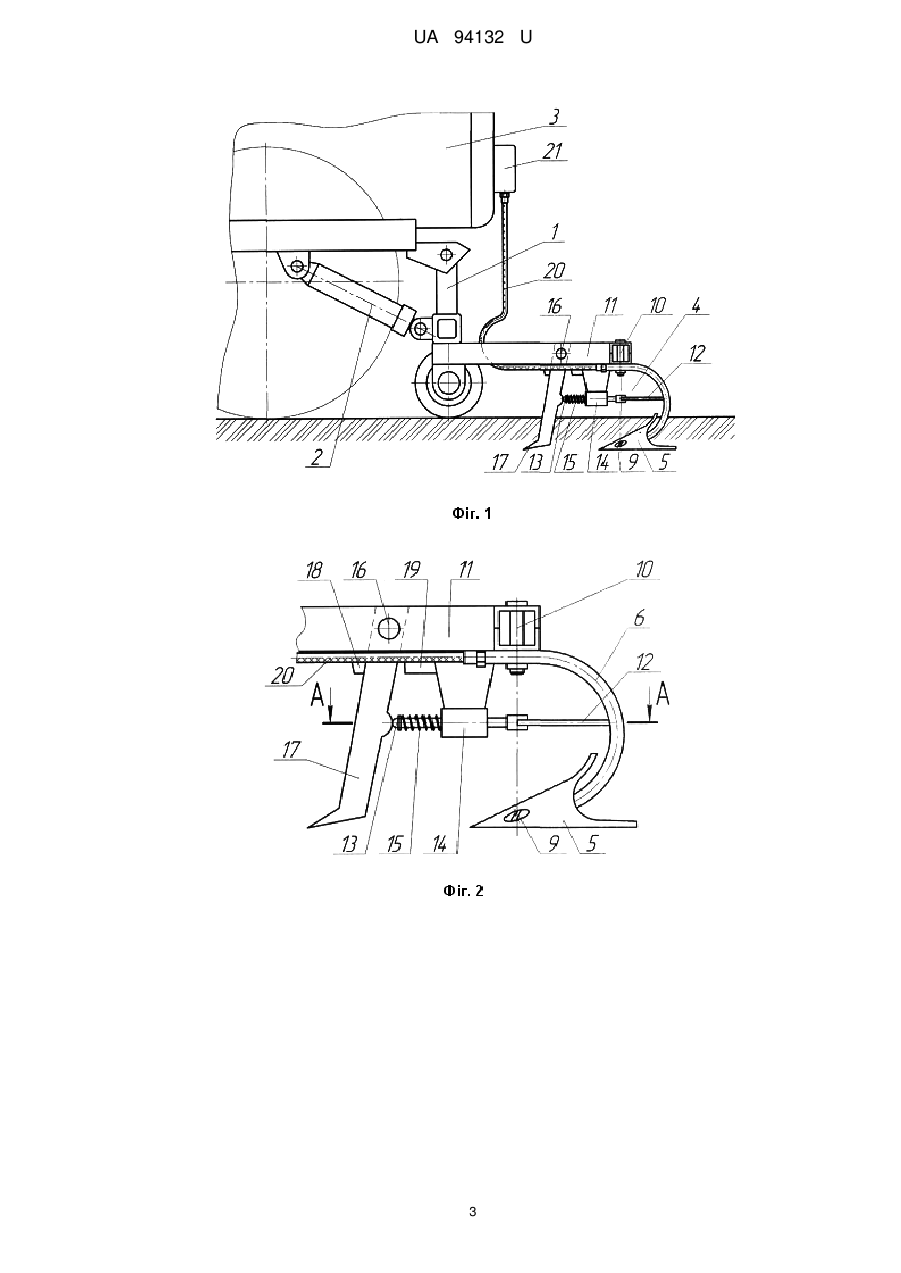

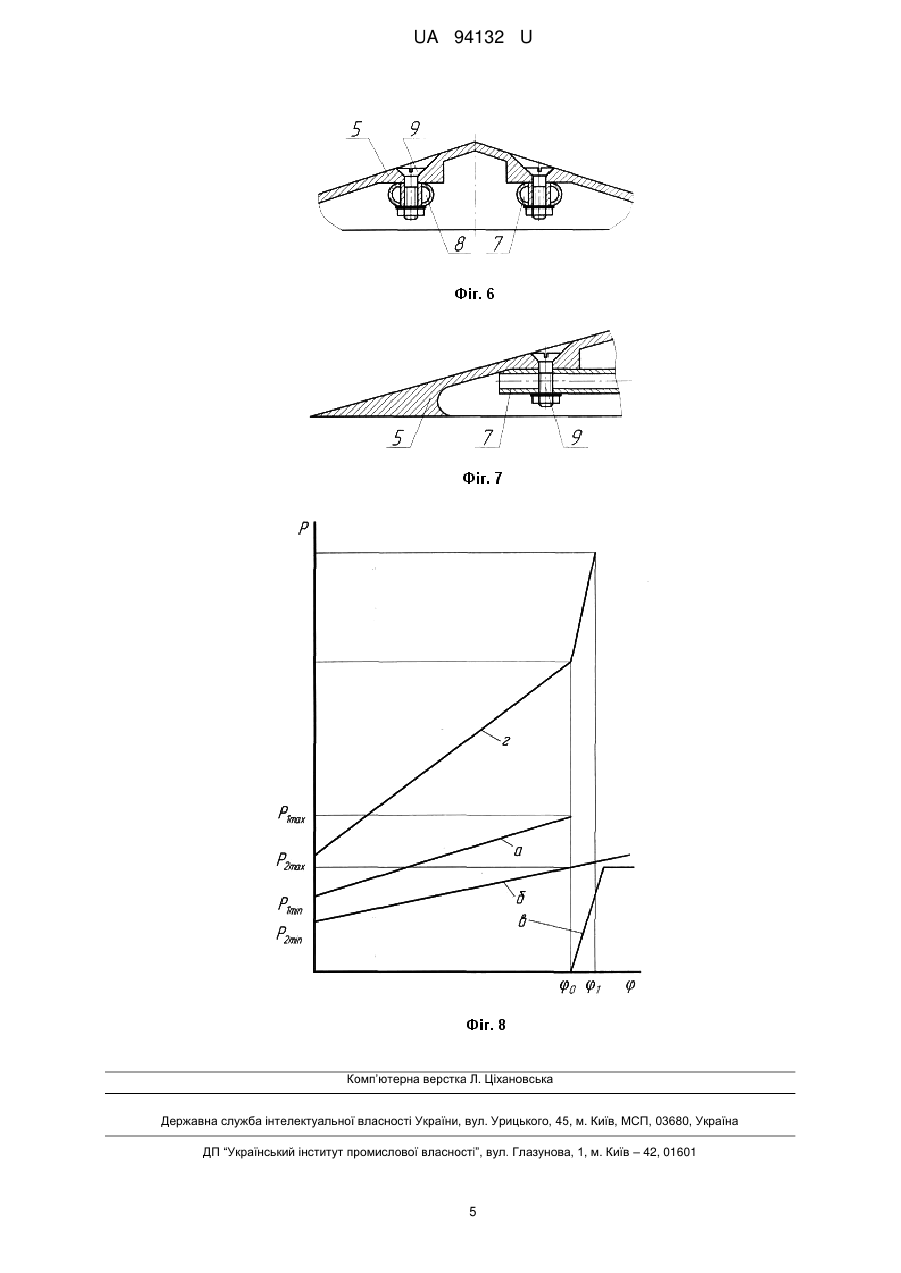

Реферат: Пристрій для внесення рідких меліорантів і добрив у ґрунт складається із рами, стійок у вигляді спарених вздовж рами дугоподібних трубопроводів і з'єднаних з рамою та плоскоріжучими лапами. Дугоподібні трубопроводи стійки додатково через системи важелів шарнірно зв'язані з рухомим в корпусі, що жорстко закріплений на рамі, і підпружиненим відносно нього пружним елементом в напрямку руху стійки ковзуном. Останній контактує з шарнірно встановленим на рамі перед стійкою у вигляді спарених дугоподібних трубопроводів додатковим робочим органом. UA 94132 U (54) ПРИСТРІЙ ДЛЯ ВНЕСЕННЯ РІДКИХ МЕЛІОРАНТІВ ТА ДОБРИВ У ҐРУНТ UA 94132 U UA 94132 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до меліоративного та сільськогосподарського машинобудування, а саме для машин для внесення рідких меліорантів і добрив у ґрунт. Відомий пристрій для внесення рідких добрив у ґрунт (див. Авторское свидетельство СССР № 1360620, МКВ А01С 23/02), який складається із рами, стійок з плоскоріжучими лапами та підвідних трубопроводів клиновидно-овального поперечного перерізу. Основними недоліками відомого пристрою для внесення рідких добрив у ґрунт є низька якість розподілу цих добрив у ґрунтах з різними фізико-механічними властивостями, різною вологістю, а також з різними швидкостями обробки, із-за неможливості змінювати жорсткість робочого органу, а як наслідок, режиму його коливань, який забезпечує найкращий робочий ефект. Відомий робочий орган для внесення рідких добрив (див. патент України на корисну модель № 53367, МПК А01С 23/00, Бюл. № 19, 11.10.2010 р.) найбільш близький за своєю технічною суттю до запропонованої корисної моделі, який складається з рами, стійок у вигляді спарених вздовж рами дугоподібних трубопроводів і з'єднаних шарнірно з рамою та плоскоріжучими лапами. Основними недоліками відомого пристрою для внесення рідких добрив є низька якість розподілу цих добрив на масивах з різними фізико-механічними властивостями та різною вологістю при змінних швидкостях обробки ґрунту із-за неможливості автоматичної зміни жорсткості робочого органу при зміні властивостей ґрунту на шляху руху робочого органу в межах певного масиву, а як наслідок, режиму його коливань, який забезпечує найкращий робочий ефект. Задача корисної моделі - підвищення якості розподілу рідких меліорантів і добрив при внесенні їх у ґрунтах з різними фізико-механічними властивостями, різною вологістю, а також з різними швидкостями обробки ґрунту, із-за можливості автоматично змінювати жорсткість робочого органу, а як наслідок, режиму його коливань, який забезпечує найкращий робочий ефект. Технічний результат досягається тим, що дугоподібні трубопроводи стійки додатково через системи важелів шарнірно зв'язані з рухомим в корпусі, що жорстко закріплений на рамі, і підпружиненим відносно нього пружним елементом в напрямку руху стійки ковзуном, який контактує з шарнірно встановленим на рамі перед стійкою у вигляді спарених дугоподібних трубопроводів додатковим робочим органом. Запропонований пристрій для внесення рідких меліорантів і добрив у ґрунт простий за конструкцією і підвищує якість розподілу рідких меліорантів і добрив при внесенні їх у ґрунтах з різними фізико-механічними властивостями, різною вологістю, а також з різними швидкостями обробки ґрунту, із-за можливості автоматичної зміни жорсткість робочого органу, а як наслідок, режиму його коливань, який забезпечує найкращий робочий ефект. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показаний пристрій для внесення рідких меліорантів і добрив у ґрунт, загальний вигляд; на фіг. 2 показаний робочий орган, початкове положення, вид збоку; на фіг. 3 показано те, що на фіг. 2, положення робочого органу при збільшенні поперечної жорсткості стійок; на фіг. 4 показано те, що на фіг. 2, перетин А-А; на фіг. 5 показано те, що на фіг. 3, переріз Б-Б; на фіг. 6 показано те, що на фіг. 3, переріз В-В; на фіг. 7 показано те, що на фіг. 4, переріз Г-Г; на фіг. 8 показана графічна залежність жорсткості робочого органу від кута повороту додаткового робочого органу, де а - зміна жорсткості дугоподібних трубопроводів при зміні положення відносно поздовжньої осі при повороті додаткового робочого органу на кут φ0; б - зміна жорсткості пружного елемента при повороті додаткового робочого органу на кут φ0; в - зміна жорсткості дугоподібних трубопроводів в межах їх пружної деформації при повороті їх нижніх частин відносно верхніх на кут φ1 і відповідно зміні їх форми; г - зміна жорсткості робочого органа; р - жорсткість. Пристрій для внесення рідких меліорантів і добрив у ґрунт 1, за допомогою гідросистеми 2 шарнірно з'єднаний з рамою цистерни 3 має ґрунтообробні робочі органи 4, кожен із яких містить плоскоріжучу лапу 5 і стійку 6 у вигляді двох дугоподібних підвідних трубопроводів 7 і 8, шарнірно закріплених при допомозі пальців 9 і 10, відповідно, одним кінцем жорстко прикріплений на плоскоріжучій лапі 5 і рамі 11, та додатково через систему важелів 12 шарнірно зв'язаних з ковзуном 13, розміщеним в корпусі 14, що жорстко закріплений на рамі 11 і підпружиненим відносно корпуса 14 пружним елементом 15 в напрямку руху стійки 6. На рамі 11 перед робочими органами 4 за допомогою пальця 16 шарнірно закріплений додатковий робочий орган 17, поворот якого обмежений упорами 18 і 19. Підвідні трубопроводи 7 і 8 з'єднані гнучкими шлангами 20 з розподільником 21 рідких меліорантів або добрив цистерни 3. Пристрій для внесення рідких меліорантів і добрив у ґрунт працює так. У цистерну 3 завантажують рідкі меліоранти або добрива і виїжджають на ділянку (масив) для обробітку ґрунту. За допомогою гідросистеми 2 переводять пристрій для внесення рідких меліорантів або 1 UA 94132 U 5 10 15 20 25 добрив у ґрунт 1 в робоче положення, в результаті чого робочий орган 4 з плоскоріжучою лапою 5 та додатковий робочий орган 17 заглиблюються в ґрунт. Далі вмикають гідронасос (непоказаний) подачі рідких меліорантів або добрив і ті під тиском надходять з цистерни 3 у розподілювач 21, а звідти через гнучкі шланги 20 у підвідні трубопроводи 7 і 8, далі виходять в обидві сторони в ґрунт під плоскоріжучими лапами 5 робочого органа 4. Під час руху пристрою, за рахунок неоднорідності щільності ґрунту, періодичності циклів охоплювання та зустрічних великих часток ґрунту стійка 6, у вигляді дугоподібних трубопроводів 7 і 8, здійснює поперечні, поздовжні та крутильні коливання, які сприяють підвищенню якості розпушування ґрунту та розподілу рідких меліорантів та добрив. Однак, для ґрунтів з різними фізико-механічними властивостями та вологістю існує свій оптимальний режим ефективних коливань, який можна забезпечити зміною форми стійки 6, розведенням трубопроводів 7 і 8. Тому при зміні фізикомеханічних властивостей та вологістю ґрунту на шляху переміщення робочого органу 4 і, відповідно, збільшення щільності ґрунту, додатковий робочий орган 17 під дією сил опору ґрунту повертається на деякий кут навколо осі 16 і стискаючи пружний елемент 15, переміщує в корпусі 14 ковзун 13, який через систему важелів 12 розводить трубопроводи 7 і 8 збільшуючи їх жорсткість, а, відповідно, жорсткість стійки 6 і робочого органу 4 в цілому. Відповідно, жорсткість робочого органу 4 збільшується за рахунок стискання пружного елемента 15 (див. фіг. 8, а, б). Під час максимального навантаження на робочий орган 6, і, відповідно, досягнення додатковим робочим органом 17 упору 19 на рамі 11 дугоподібні трубопроводи 7 і 8 розгинаються в межах своєї пружної деформації, чим додатково збільшують жорсткість робочого органу 4, яка, завдяки цьому, має нелінійну залежність (див. фіг. 8, в, г), що в свою чергу забезпечує розпушування ґрунтів з максимальною щільністю. Запропонований пристрій для внесення рідких меліорантів і добрив у ґрунт простий за конструкцією і підвищує якість розподілу рідких меліорантів і добрив при внесенні їх у ґрунтах з різними фізико-механічними властивостями, різною вологістю, а також з різними швидкостями обробки ґрунту, із-за можливості автоматичної зміни жорсткість робочого органу, а як наслідок, режиму його коливань, який забезпечує найкращий робочий ефект. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Пристрій для внесення рідких меліорантів і добрив у ґрунт, який складається із рами, стійок у вигляді спарених вздовж рами дугоподібних трубопроводів і з'єднаних з рамою та плоскоріжучими лапами, який відрізняється тим, що дугоподібні трубопроводи стійки додатково через системи важелів шарнірно зв'язані з рухомим в корпусі, що жорстко закріплений на рамі, і підпружиненим відносно нього пружним елементом в напрямку руху стійки ковзуном, який контактує з шарнірно встановленим на рамі перед стійкою у вигляді спарених дугоподібних трубопроводів додатковим робочим органом. 2 UA 94132 U 3 UA 94132 U 4 UA 94132 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
