Захисна берегоукріплювальна споруда

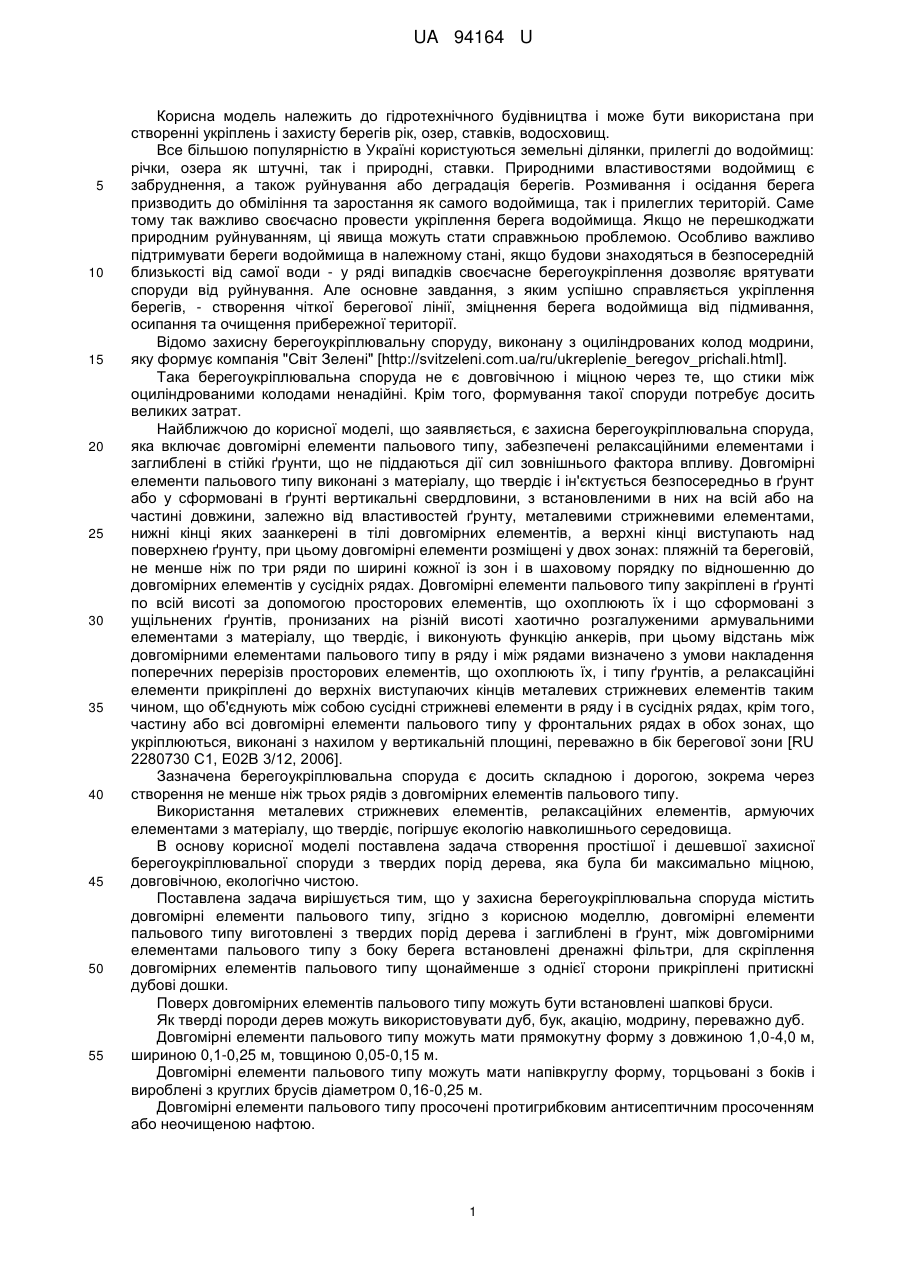

Реферат: UA 94164 U UA 94164 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до гідротехнічного будівництва і може бути використана при створенні укріплень і захисту берегів рік, озер, ставків, водосховищ. Все більшою популярністю в Україні користуються земельні ділянки, прилеглі до водоймищ: річки, озера як штучні, так і природні, ставки. Природними властивостями водоймищ є забруднення, а також руйнування або деградація берегів. Розмивання і осідання берега призводить до обміління та заростання як самого водоймища, так і прилеглих територій. Саме тому так важливо своєчасно провести укріплення берега водоймища. Якщо не перешкоджати природним руйнуванням, ці явища можуть стати справжньою проблемою. Особливо важливо підтримувати береги водоймища в належному стані, якщо будови знаходяться в безпосередній близькості від самої води - у ряді випадків своєчасне берегоукріплення дозволяє врятувати споруди від руйнування. Але основне завдання, з яким успішно справляється укріплення берегів, - створення чіткої берегової лінії, зміцнення берега водоймища від підмивання, осипання та очищення прибережної території. Відомо захисну берегоукріплювальну споруду, виконану з оциліндрованих колод модрини, яку формує компанія "Світ Зелені" [http://svitzeleni.com.ua/ru/ukreplenie_beregov_prichali.html]. Така берегоукріплювальна споруда не є довговічною і міцною через те, що стики між оциліндрованими колодами ненадійні. Крім того, формування такої споруди потребує досить великих затрат. Найближчою до корисної моделі, що заявляється, є захисна берегоукріплювальна споруда, яка включає довгомірні елементи пальового типу, забезпечені релаксаційними елементами і заглиблені в стійкі ґрунти, що не піддаються дії сил зовнішнього фактора впливу. Довгомірні елементи пальового типу виконані з матеріалу, що твердіє і ін'єктується безпосередньо в ґрунт або у сформовані в ґрунті вертикальні свердловини, з встановленими в них на всій або на частині довжини, залежно від властивостей ґрунту, металевими стрижневими елементами, нижні кінці яких заанкерені в тілі довгомірних елементів, а верхні кінці виступають над поверхнею ґрунту, при цьому довгомірні елементи розміщені у двох зонах: пляжній та береговій, не менше ніж по три ряди по ширині кожної із зон і в шаховому порядку по відношенню до довгомірних елементів у сусідніх рядах. Довгомірні елементи пальового типу закріплені в ґрунті по всій висоті за допомогою просторових елементів, що охоплюють їх і що сформовані з ущільнених ґрунтів, пронизаних на різній висоті хаотично розгалуженими армувальними елементами з матеріалу, що твердіє, і виконують функцію анкерів, при цьому відстань між довгомірними елементами пальового типу в ряду і між рядами визначено з умови накладення поперечних перерізів просторових елементів, що охоплюють їх, і типу ґрунтів, а релаксаційні елементи прикріплені до верхніх виступаючих кінців металевих стрижневих елементів таким чином, що об'єднують між собою сусідні стрижневі елементи в ряду і в сусідніх рядах, крім того, частину або всі довгомірні елементи пальового типу у фронтальних рядах в обох зонах, що укріплюються, виконані з нахилом у вертикальній площині, переважно в бік берегової зони [RU 2280730 С1, Е02В 3/12, 2006]. Зазначена берегоукріплювальна споруда є досить складною і дорогою, зокрема через створення не менше ніж трьох рядів з довгомірних елементів пальового типу. Використання металевих стрижневих елементів, релаксаційних елементів, армуючих елементами з матеріалу, що твердіє, погіршує екологію навколишнього середовища. В основу корисної моделі поставлена задача створення простішої і дешевшої захисної берегоукріплювальної споруди з твердих порід дерева, яка була би максимально міцною, довговічною, екологічно чистою. Поставлена задача вирішується тим, що у захисна берегоукріплювальна споруда містить довгомірні елементи пальового типу, згідно з корисною моделлю, довгомірні елементи пальового типу виготовлені з твердих порід дерева і заглиблені в ґрунт, між довгомірними елементами пальового типу з боку берега встановлені дренажні фільтри, для скріплення довгомірних елементів пальового типу щонайменше з однієї сторони прикріплені притискні дубові дошки. Поверх довгомірних елементів пальового типу можуть бути встановлені шапкові бруси. Як тверді породи дерев можуть використовувати дуб, бук, акацію, модрину, переважно дуб. Довгомірні елементи пальового типу можуть мати прямокутну форму з довжиною 1,0-4,0 м, шириною 0,1-0,25 м, товщиною 0,05-0,15 м. Довгомірніелементи пальового типу можуть мати напівкруглу форму, торцьовані з боків і вироблені з круглих брусів діаметром 0,16-0,25 м. Довгомірні елементи пальового типу просочені протигрибковим антисептичним просоченням або неочищеною нафтою. 1 UA 94164 U 5 10 15 20 25 30 35 40 45 50 55 60 Як дренажний фільтр можуть використовувати геотекстиль - полотно щільністю від 100 до 400, яке закріплено по верхній кромці довгомірного елемента пальового типу і замито на 0,2-0,5 м нижче рівня ґрунту. Як дренажний фільтр використовують щебеневий фільтр. Розміри притискної дошки становлять: довжина - від 1 м до 4 м, ширина - від 0,1 м до 0,25 м, товщина - від 0,04 м до 0,08 м. Притискні дубові дошки прикріплені до довгомірних елементів пальового типу шпильками або гвинтами по дереву. Розміри шапкового бруса становлять: довжина - від 1 м до 4 м, ширина - від 0,15 до 0,25 м, товщина - від 0,04 м до 0,15 м. Корисна модель пояснюється кресленнями. На Фіг. 1 зображено захисну берегоукріплювальну споруду з довгомірними елементами пальового типу прямокутної форми; на Фіг. 2 - зображено захисну берегоукріплювальну споруду без шапкових брусів з довгомірними елементами пальового типу напівкруглої форми. Захисна берегоукріплювальна споруда містить довгомірні елементи 1 пальового типу, виготовлені з твердих порід дерева (дуб, бук, акація, модрина, переважно дуб), просочені протигрибковим антисептичним просоченням або неочищеною нафтою і заглиблені в ґрунт. Довгомірні елементи 1 пальового типу можуть мати прямокутну форму довжиною 1,0-4,0 м, шириною 0,1-0,25 м, товщиною 0,05-0,15 м (Фіг. 1) або довгомірні елементи 1 пальового типу можуть мати напівкруглу форму (Фіг. 2), торцьовані з боків і вироблені з круглих брусів діаметром 0,16-0,25 м. Між довгомірними елементами 1 пальового типу з боку берега встановлені дренажні фільтри (не видно). Як дренажний фільтр можуть використовувати геотекстиль - полотно щільністю від 100 до 400, яке закріплено по верхній кромці довгомірного елемента пальового типу і замито на 0,2-0,5 м нижче рівня ґрунту з боку води. Як дренажний фільтр можуть також використовувати щебеневий фільтр. Для скріплення довгомірних елементів 1 пальового типу з однієї (Фіг. 2) або з двох сторін (Фіг. 1) прикріплені притискні дубові дошки 2 довжиною від 1 м до 4 м, шириною від 0.1 м до 0.25 м, товщиною від 0.04 м до 0.08 м, які закріплені до довгомірних елементів 1 пальового типу шпильками або гвинтами 3 по дереву. Поверх довгомірних елементів 1 пальового типу можуть бути встановлені шапкові бруси 4 довжиною від 1 м до 4 м, шириною від 0.15 до 0.25 м, товщиною від 0.04 м до 0.15 м (Фіг. 1). Спосіб формування захисних берегоукріплювальних споруд здійснюють наступним чином. З брусів твердих порід дерева виготовляють довгомірні елементи 1 пальового типу, просочуючи їх. Для установлення підпорної стіни використовують помпу високого тиску, де на вихідному отворі закріплюють гідроголку для гідророзмиву ґрунту під довгомірним елементом пальового типу, після гідророзмиву установлюють перші два довгомірні елементи пальового типу уздовж представленої лінії зміцнення по водяному рівню на відстані від 1 м до 4 м залежно від кривизни лінії берега. Далі між двома довгомірними елементами 1 пальового типу закріплюють дві тимчасові напрямні рейки для унеможливлення замиву довгомірних елементів пальового типу і запобігання їх відхилення від вертикальної осі, після цього між двома довгомірними елементами 1 пальового типу установлюють інші довгомірні елементом пальового типу і знімають тимчасові напрямні рейки, таким же способом здійснюють продовження підпорної стіни, при цьому простір за нею з боку берега вирівнюють піском, а для уникнення вимивання ґрунту між довгомірними елементами 1 пальового типу з боку берега встановлюють дренажні фільтри. Для скріплення довгомірних елементів 1 пальового типу з однієї (Фіг. 2) або з двох сторін (Фіг. 1) прикріплюють притискні дубові дошки 2 за допомогою шпильок 3 або гвинтів по дереву. Поверх довгомірних елементів 1 пальового типу можуть встановлювати шапкові бруси 4 (Фіг. 1). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Захисна берегоукріплювальна споруда, що містить довгомірні елементи пальового типу, яка відрізняється тим, що довгомірні елементи пальового типу виготовлені з твердих порід дерева і заглиблені в ґрунт, між довгомірними елементами пальового типу з боку берега встановлені дренажні фільтри, для скріплення довгомірних елементів пальового типу щонайменше з однієї сторони прикріплені притискні дубові дошки. 2. Захисна берегоукріплювальна споруда за п. 1, яка відрізняється тим, що поверх довгомірних елементів пальового типу встановлені шапкові бруси. 3. Захисна берегоукріплювальна споруда за п. 1, яка відрізняється тим, що як тверді породи дерев використовують дуб, бук, акацію, модрину, переважно дуб. 2 UA 94164 U 5 10 15 20 4. Захисна берегоукріплювальна споруда за п. 1, яка відрізняється тим, що довгомірні елементи пальового типу мають прямокутну форму з довжиною 1,0-4,0 м, шириною 0,1-0,25 м, товщиною 0,05-0,15 м. 5. Захисна берегоукріплювальна споруда за п. 1, яка відрізняється тим, що довгомірні елементи пальового типу мають напівкруглу форму, торцьовані з боків і вироблені з круглих брусів діаметром 0,16-0,25 м. 6. Захисна берегоукріплювальна споруда за п. 1, яка відрізняється тим, що довгомірні елементи пальового типу просочені протигрибковим антисептичним просоченням або неочищеною нафтою. 7. Захисна берегоукріплювальна споруда за п. 1, яка відрізняється тим, що як дренажний фільтр використовують геотекстиль - полотно щільністю від 100 до 400, яке закріплено по верхній кромці довгомірного елемента пальового типу і замито на 0,2-0,5 м нижче рівня ґрунту. 8. Захисна берегоукріплювальна споруда за п. 1, яка відрізняється тим, що як дренажний фільтр використовують щебеневий фільтр. 9. Захисна берегоукріплювальна споруда за п. 1, яка відрізняється тим, що розміри притискної дошки становлять - довжина від 1 до 4 м, ширина від 0,1 до 0,25 м, товщина від 0,04 до 0,08 м. 10. Захисна берегоукріплювальна споруда за п. 1, яка відрізняється тим, що притискні дубові дошки прикріплені до довгомірних елементів пальового типу шпильками або гвинтами по дереву. 11. Захисна берегоукріплювальна споруда за п. 1, яка відрізняється тим, що розміри шапкового бруса становлять: довжина - від 1 до 4 м, ширина - від 0,15 до 0,25 м, товщина - від 0,04 до 0,15 м. 3 UA 94164 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
