Захисна споруда

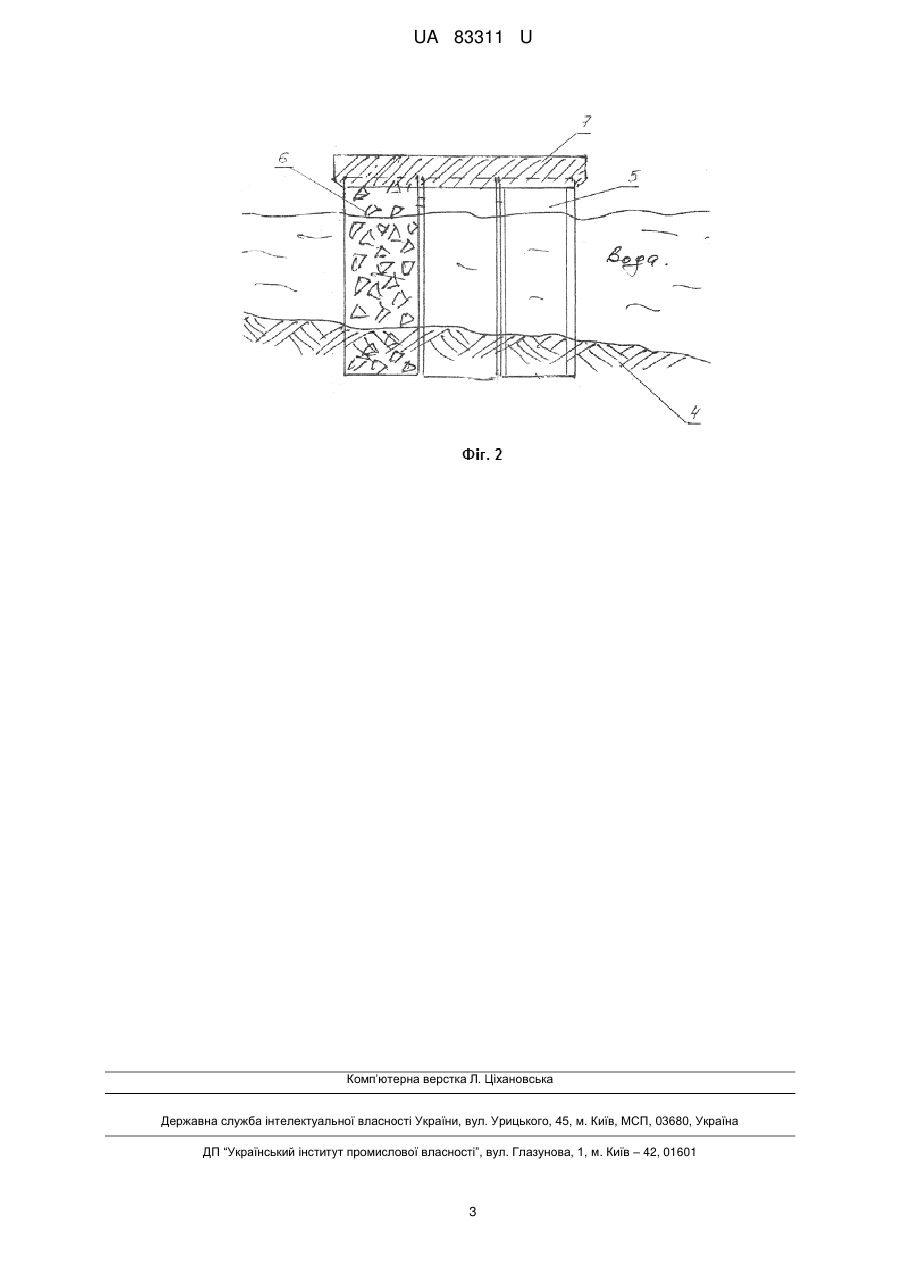

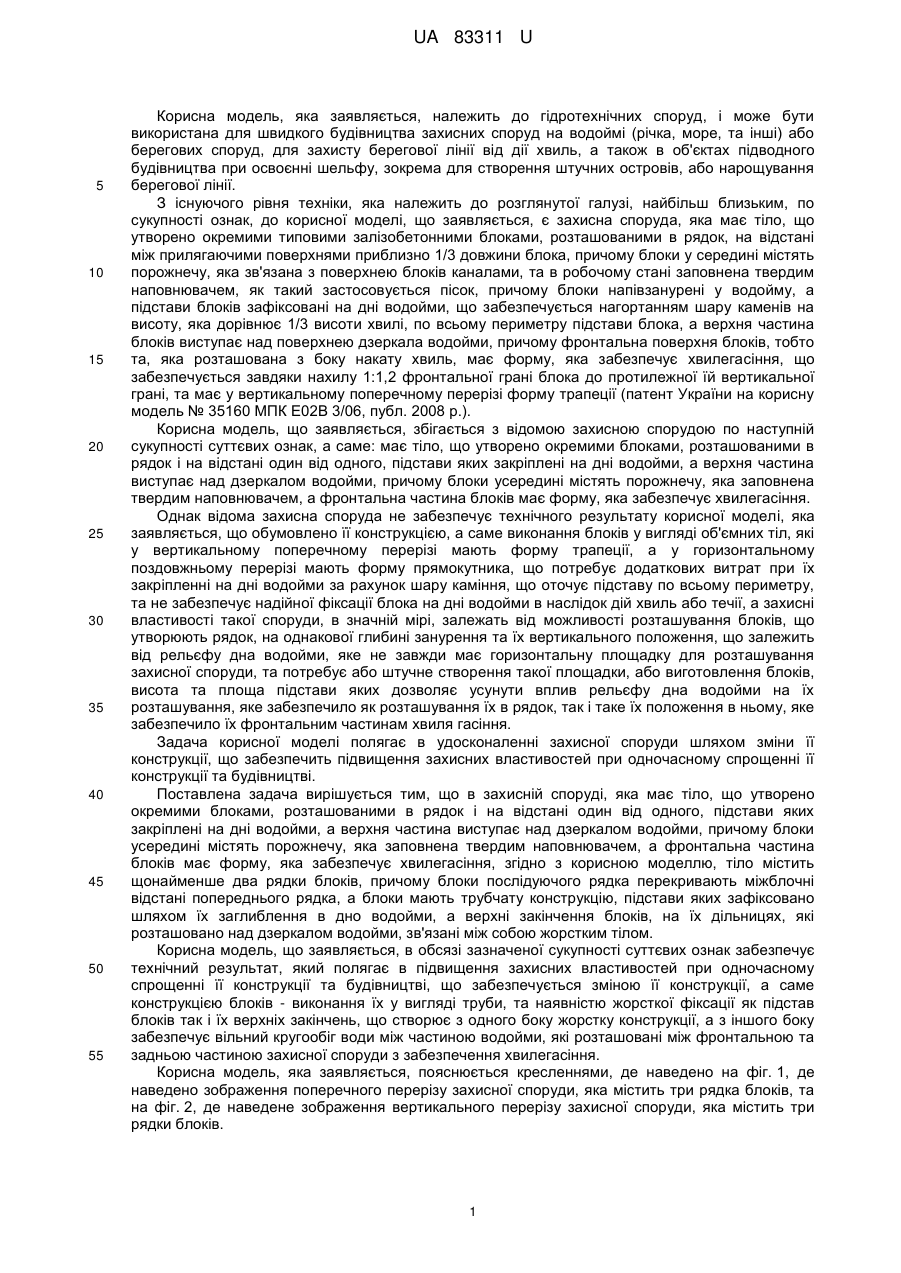

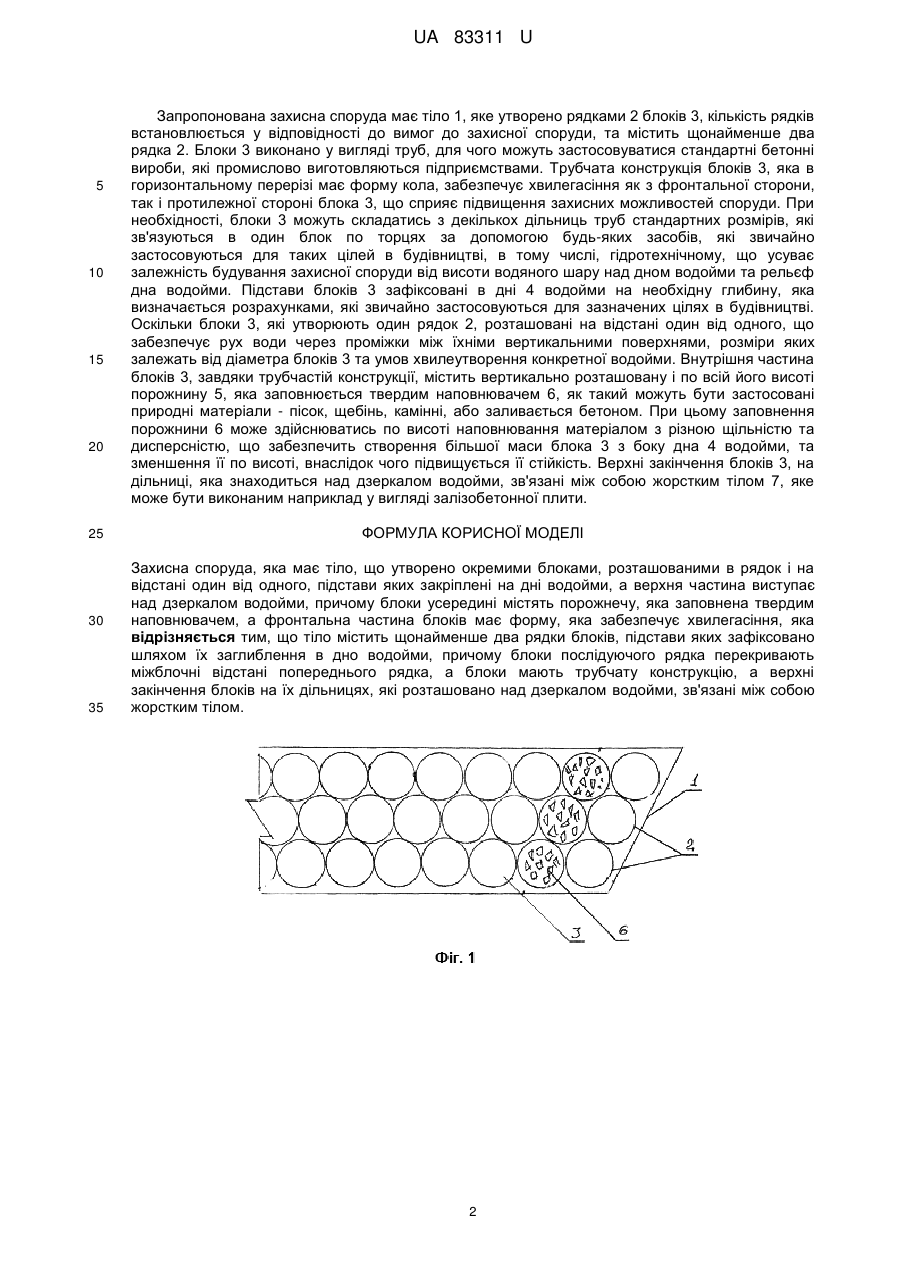

Реферат: Захисна споруда має тіло, що утворено окремими блоками, розташованими в рядок і на відстані один від одного, підстави яких закріплені на дні водойми, а верхня частина виступає над дзеркалом водойми, причому блоки усередині містять порожнечу, яка заповнена твердим наповнювачем, а фронтальна частина блоків має форму, яка забезпечує хвилегасіння. Тіло містить щонайменше два рядки блоків, підстави яких зафіксовано шляхом їх заглиблення в дно водойми, причому блоки послідуючого рядка перекривають міжблочні відстані попереднього рядка, а блоки мають трубчату конструкцію, а верхні закінчення блоків на їх дільницях, які розташовано над дзеркалом водойми, зв'язані між собою жорстким тілом. UA 83311 U (12) UA 83311 U UA 83311 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель, яка заявляється, належить до гідротехнічних споруд, і може бути використана для швидкого будівництва захисних споруд на водоймі (річка, море, та інші) або берегових споруд, для захисту берегової лінії від дії хвиль, а також в об'єктах підводного будівництва при освоєнні шельфу, зокрема для створення штучних островів, або нарощування берегової лінії. З існуючого рівня техніки, яка належить до розглянутої галузі, найбільш близьким, по сукупності ознак, до корисної моделі, що заявляється, є захисна споруда, яка має тіло, що утворено окремими типовими залізобетонними блоками, розташованими в рядок, на відстані між прилягаючими поверхнями приблизно 1/3 довжини блока, причому блоки у середині містять порожнечу, яка зв'язана з поверхнею блоків каналами, та в робочому стані заповнена твердим наповнювачем, як такий застосовується пісок, причому блоки напівзанурені у водойму, а підстави блоків зафіксовані на дні водойми, що забезпечується нагортанням шару каменів на висоту, яка дорівнює 1/3 висоти хвилі, по всьому периметру підстави блока, а верхня частина блоків виступає над поверхнею дзеркала водойми, причому фронтальна поверхня блоків, тобто та, яка розташована з боку накату хвиль, має форму, яка забезпечує хвилегасіння, що забезпечується завдяки нахилу 1:1,2 фронтальної грані блока до протилежної їй вертикальної грані, та має у вертикальному поперечному перерізі форму трапеції (патент України на корисну модель № 35160 МПК Е02В 3/06, публ. 2008 p.). Корисна модель, що заявляється, збігається з відомою захисною спорудою по наступній сукупності суттєвих ознак, а саме: має тіло, що утворено окремими блоками, розташованими в рядок і на відстані один від одного, підстави яких закріплені на дні водойми, а верхня частина виступає над дзеркалом водойми, причому блоки усередині містять порожнечу, яка заповнена твердим наповнювачем, а фронтальна частина блоків має форму, яка забезпечує хвилегасіння. Однак відома захисна споруда не забезпечує технічного результату корисної моделі, яка заявляється, що обумовлено її конструкцією, а саме виконання блоків у вигляді об'ємних тіл, які у вертикальному поперечному перерізі мають форму трапеції, а у горизонтальному поздовжньому перерізі мають форму прямокутника, що потребує додаткових витрат при їх закріпленні на дні водойми за рахунок шару каміння, що оточує підставу по всьому периметру, та не забезпечує надійної фіксації блока на дні водойми в наслідок дій хвиль або течії, а захисні властивості такої споруди, в значній мірі, залежать від можливості розташування блоків, що утворюють рядок, на однакової глибині занурення та їх вертикального положення, що залежить від рельєфу дна водойми, яке не завжди має горизонтальну площадку для розташування захисної споруди, та потребує або штучне створення такої площадки, або виготовлення блоків, висота та площа підстави яких дозволяє усунути вплив рельєфу дна водойми на їх розташування, яке забезпечило як розташування їх в рядок, так і таке їх положення в ньому, яке забезпечило їх фронтальним частинам хвиля гасіння. Задача корисної моделі полягає в удосконаленні захисної споруди шляхом зміни її конструкції, що забезпечить підвищення захисних властивостей при одночасному спрощенні її конструкції та будівництві. Поставлена задача вирішується тим, що в захисній споруді, яка має тіло, що утворено окремими блоками, розташованими в рядок і на відстані один від одного, підстави яких закріплені на дні водойми, а верхня частина виступає над дзеркалом водойми, причому блоки усередині містять порожнечу, яка заповнена твердим наповнювачем, а фронтальна частина блоків має форму, яка забезпечує хвилегасіння, згідно з корисною моделлю, тіло містить щонайменше два рядки блоків, причому блоки послідуючого рядка перекривають міжблочні відстані попереднього рядка, а блоки мають трубчату конструкцію, підстави яких зафіксовано шляхом їх заглиблення в дно водойми, а верхні закінчення блоків, на їх дільницях, які розташовано над дзеркалом водойми, зв'язані між собою жорстким тілом. Корисна модель, що заявляється, в обсязі зазначеної сукупності суттєвих ознак забезпечує технічний результат, який полягає в підвищення захисних властивостей при одночасному спрощенні її конструкції та будівництві, що забезпечується зміною її конструкції, а саме конструкцією блоків - виконання їх у вигляді труби, та наявністю жорсткої фіксації як підстав блоків так і їх верхніх закінчень, що створює з одного боку жорстку конструкції, а з іншого боку забезпечує вільний кругообіг води між частиною водойми, які розташовані між фронтальною та задньою частиною захисної споруди з забезпечення хвилегасіння. Корисна модель, яка заявляється, пояснюється кресленнями, де наведено на фіг. 1, де наведено зображення поперечного перерізу захисної споруди, яка містить три рядка блоків, та на фіг. 2, де наведене зображення вертикального перерізу захисної споруди, яка містить три рядки блоків. 1 UA 83311 U 5 10 15 20 25 30 35 Запропонована захисна споруда має тіло 1, яке утворено рядками 2 блоків 3, кількість рядків встановлюється у відповідності до вимог до захисної споруди, та містить щонайменше два рядка 2. Блоки 3 виконано у вигляді труб, для чого можуть застосовуватися стандартні бетонні вироби, які промислово виготовляються підприємствами. Трубчата конструкція блоків 3, яка в горизонтальному перерізі має форму кола, забезпечує хвилегасіння як з фронтальної сторони, так і протилежної стороні блока 3, що сприяє підвищення захисних можливостей споруди. При необхідності, блоки 3 можуть складатись з декількох дільниць труб стандартних розмірів, які зв'язуються в один блок по торцях за допомогою будь-яких засобів, які звичайно застосовуються для таких цілей в будівництві, в тому числі, гідротехнічному, що усуває залежність будування захисної споруди від висоти водяного шару над дном водойми та рельєф дна водойми. Підстави блоків 3 зафіксовані в дні 4 водойми на необхідну глибину, яка визначається розрахунками, які звичайно застосовуються для зазначених цілях в будівництві. Оскільки блоки 3, які утворюють один рядок 2, розташовані на відстані один від одного, що забезпечує рух води через проміжки між їхніми вертикальними поверхнями, розміри яких залежать від діаметра блоків 3 та умов хвилеутворення конкретної водойми. Внутрішня частина блоків 3, завдяки трубчастій конструкції, містить вертикально розташовану і по всій його висоті порожнину 5, яка заповнюється твердим наповнювачем 6, як такий можуть бути застосовані природні матеріали - пісок, щебінь, камінні, або заливається бетоном. При цьому заповнення порожнини 6 може здійснюватись по висоті наповнювання матеріалом з різною щільністю та дисперсністю, що забезпечить створення більшої маси блока 3 з боку дна 4 водойми, та зменшення її по висоті, внаслідок чого підвищується її стійкість. Верхні закінчення блоків 3, на дільниці, яка знаходиться над дзеркалом водойми, зв'язані між собою жорстким тілом 7, яке може бути виконаним наприклад у вигляді залізобетонної плити. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Захисна споруда, яка має тіло, що утворено окремими блоками, розташованими в рядок і на відстані один від одного, підстави яких закріплені на дні водойми, а верхня частина виступає над дзеркалом водойми, причому блоки усередині містять порожнечу, яка заповнена твердим наповнювачем, а фронтальна частина блоків має форму, яка забезпечує хвилегасіння, яка відрізняється тим, що тіло містить щонайменше два рядки блоків, підстави яких зафіксовано шляхом їх заглиблення в дно водойми, причому блоки послідуючого рядка перекривають міжблочні відстані попереднього рядка, а блоки мають трубчату конструкцію, а верхні закінчення блоків на їх дільницях, які розташовано над дзеркалом водойми, зв'язані між собою жорстким тілом. 2 UA 83311 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
