Захисна гідротехнічна споруда для захисту від затоплення прибережних інженерних, громадських та житлових будівель

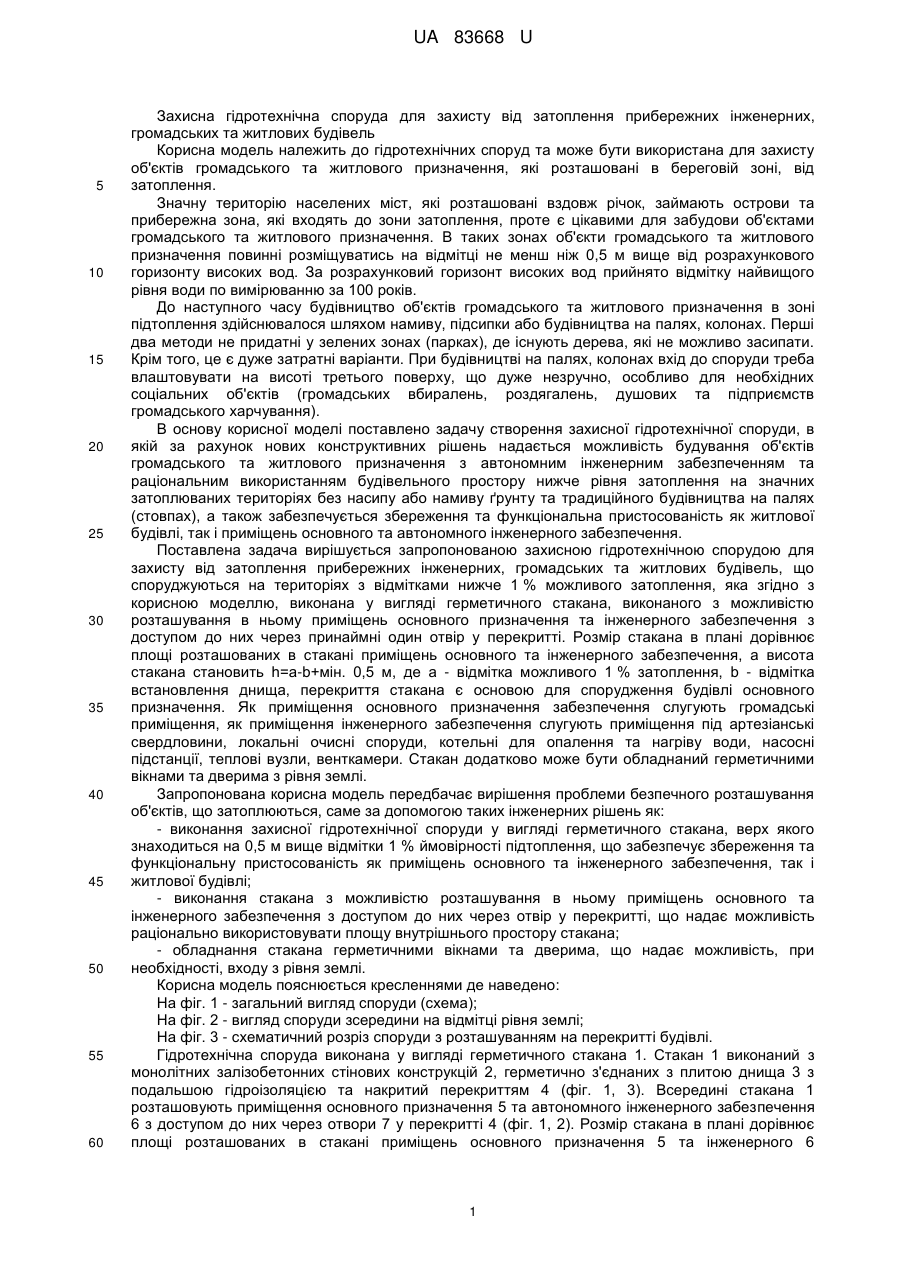

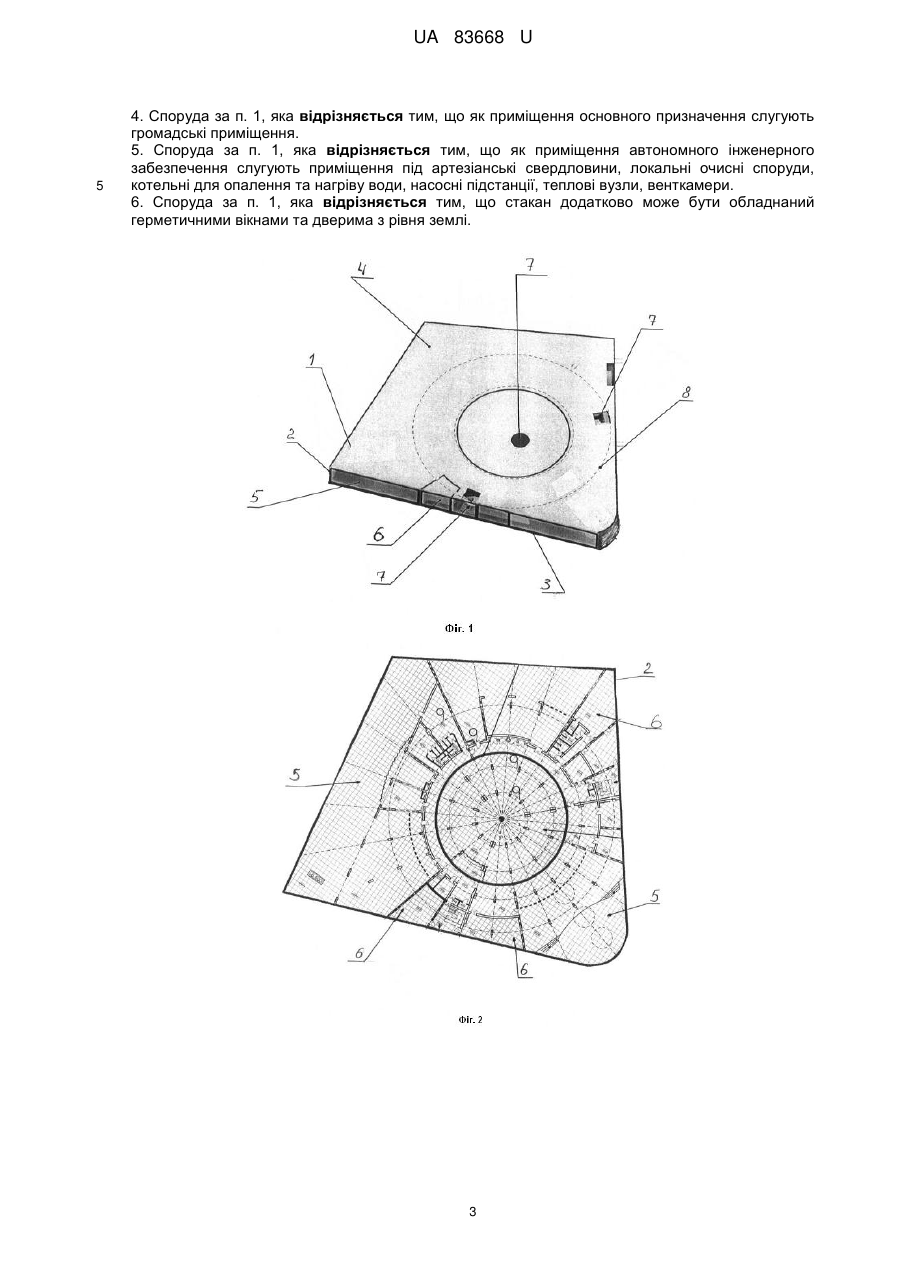

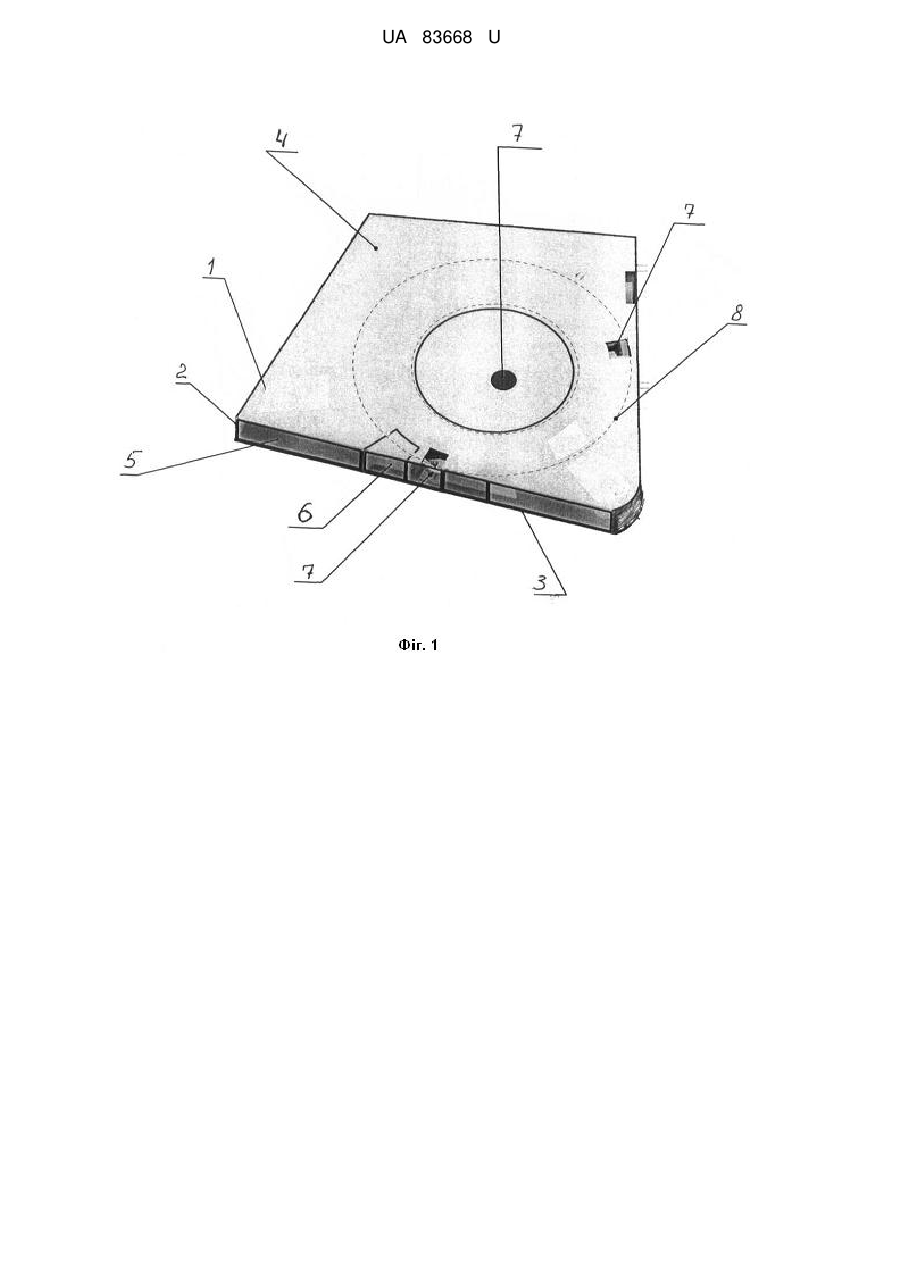

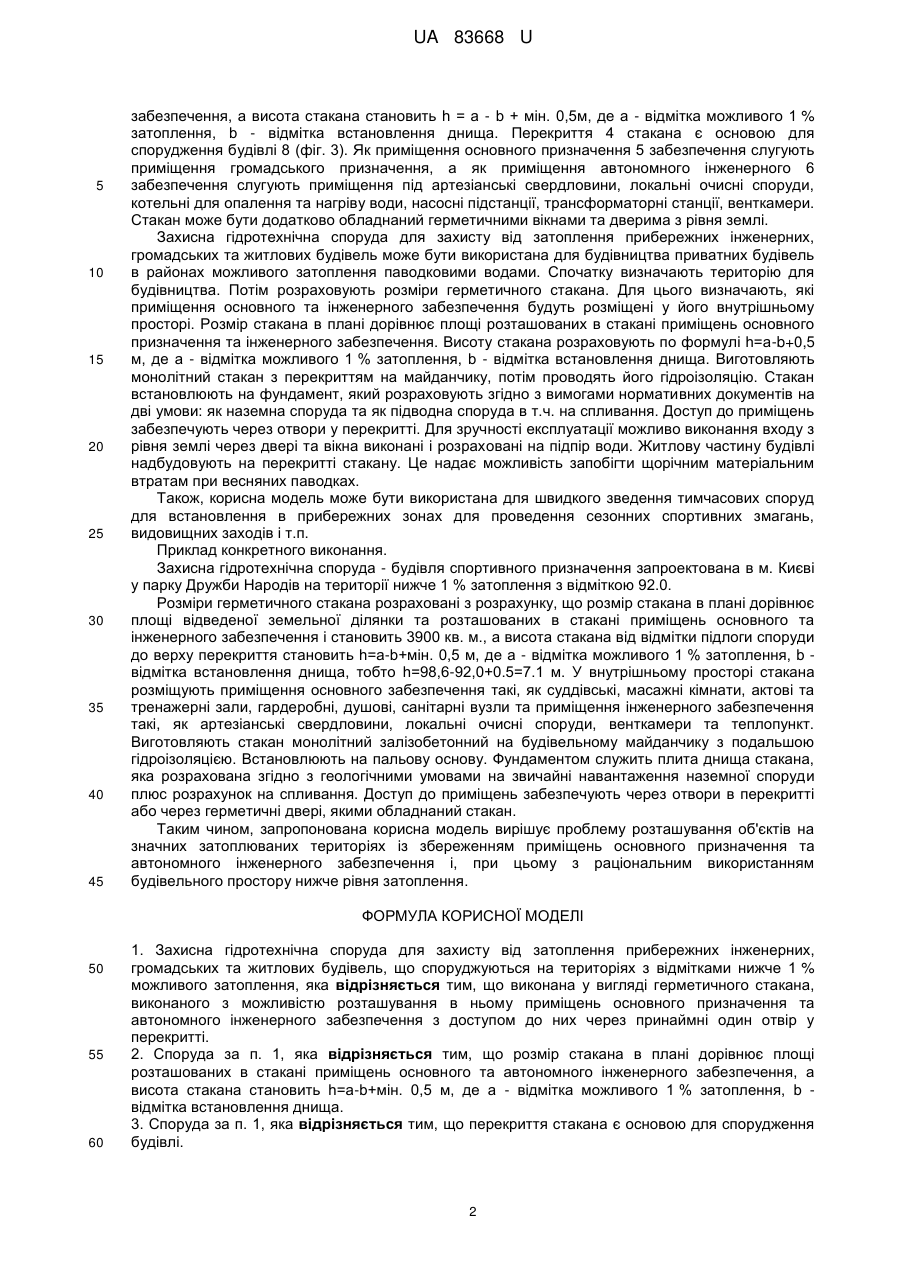

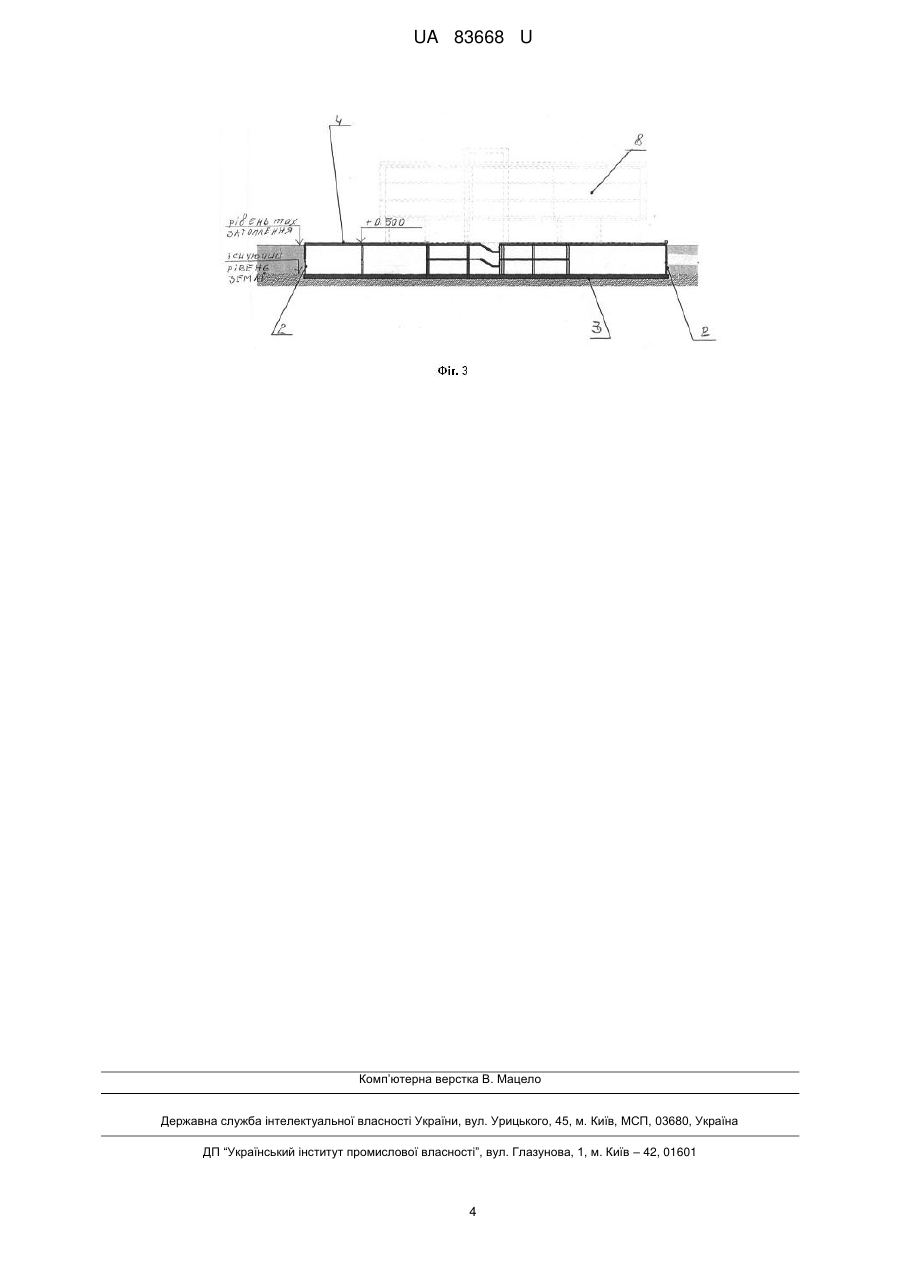

Реферат: UA 83668 U UA 83668 U 5 10 15 20 25 30 35 40 45 50 55 60 Захисна гідротехнічна споруда для захисту від затоплення прибережних інженерних, громадських та житлових будівель Корисна модель належить до гідротехнічних споруд та може бути використана для захисту об'єктів громадського та житлового призначення, які розташовані в береговій зоні, від затоплення. Значну територію населених міст, які розташовані вздовж річок, займають острови та прибережна зона, які входять до зони затоплення, проте є цікавими для забудови об'єктами громадського та житлового призначення. В таких зонах об'єкти громадського та житлового призначення повинні розміщуватись на відмітці не менш ніж 0,5 м вище від розрахункового горизонту високих вод. За розрахунковий горизонт високих вод прийнято відмітку найвищого рівня води по вимірюванню за 100 років. До наступного часу будівництво об'єктів громадського та житлового призначення в зоні підтоплення здійснювалося шляхом намиву, підсипки або будівництва на палях, колонах. Перші два методи не придатні у зелених зонах (парках), де існують дерева, які не можливо засипати. Крім того, це є дуже затратні варіанти. При будівництві на палях, колонах вхід до споруди треба влаштовувати на висоті третього поверху, що дуже незручно, особливо для необхідних соціальних об'єктів (громадських вбиралень, роздягалень, душових та підприємств громадського харчування). В основу корисної моделі поставлено задачу створення захисної гідротехнічної споруди, в якій за рахунок нових конструктивних рішень надається можливість будування об'єктів громадського та житлового призначення з автономним інженерним забезпеченням та раціональним використанням будівельного простору нижче рівня затоплення на значних затоплюваних територіях без насипу або намиву ґрунту та традиційного будівництва на палях (стовпах), а також забезпечується збереження та функціональна пристосованість як житлової будівлі, так і приміщень основного та автономного інженерного забезпечення. Поставлена задача вирішується запропонованою захисною гідротехнічною спорудою для захисту від затоплення прибережних інженерних, громадських та житлових будівель, що споруджуються на територіях з відмітками нижче 1 % можливого затоплення, яка згідно з корисною моделлю, виконана у вигляді герметичного стакана, виконаного з можливістю розташування в ньому приміщень основного призначення та інженерного забезпечення з доступом до них через принаймні один отвір у перекритті. Розмір стакана в плані дорівнює площі розташованих в стакані приміщень основного та інженерного забезпечення, а висота стакана становить h=а-b+мін. 0,5 м, де а - відмітка можливого 1 % затоплення, b - відмітка встановлення днища, перекриття стакана є основою для спорудження будівлі основного призначення. Як приміщення основного призначення забезпечення слугують громадські приміщення, як приміщення інженерного забезпечення слугують приміщення під артезіанські свердловини, локальні очисні споруди, котельні для опалення та нагріву води, насосні підстанції, теплові вузли, венткамери. Стакан додатково може бути обладнаний герметичними вікнами та дверима з рівня землі. Запропонована корисна модель передбачає вирішення проблеми безпечного розташування об'єктів, що затоплюються, саме за допомогою таких інженерних рішень як: - виконання захисної гідротехнічної споруди у вигляді герметичного стакана, верх якого знаходиться на 0,5 м вище відмітки 1 % ймовірності підтоплення, що забезпечує збереження та функціональну пристосованість як приміщень основного та інженерного забезпечення, так і житлової будівлі; - виконання стакана з можливістю розташування в ньому приміщень основного та інженерного забезпечення з доступом до них через отвір у перекритті, що надає можливість раціонально використовувати площу внутрішнього простору стакана; - обладнання стакана герметичними вікнами та дверима, що надає можливість, при необхідності, входу з рівня землі. Корисна модель пояснюється кресленнями де наведено: На фіг. 1 - загальний вигляд споруди (схема); На фіг. 2 - вигляд споруди зсередини на відмітці рівня землі; На фіг. 3 - схематичний розріз споруди з розташуванням на перекритті будівлі. Гідротехнічна споруда виконана у вигляді герметичного стакана 1. Стакан 1 виконаний з монолітних залізобетонних стінових конструкцій 2, герметично з'єднаних з плитою днища 3 з подальшою гідроізоляцією та накритий перекриттям 4 (фіг. 1, 3). Всередині стакана 1 розташовують приміщення основного призначення 5 та автономного інженерного забезпечення 6 з доступом до них через отвори 7 у перекритті 4 (фіг. 1, 2). Розмір стакана в плані дорівнює площі розташованих в стакані приміщень основного призначення 5 та інженерного 6 1 UA 83668 U 5 10 15 20 25 30 35 40 45 забезпечення, а висота стакана становить h = а - b + мін. 0,5м, де а - відмітка можливого 1 % затоплення, b - відмітка встановлення днища. Перекриття 4 стакана є основою для спорудження будівлі 8 (фіг. 3). Як приміщення основного призначення 5 забезпечення слугують приміщення громадського призначення, а як приміщення автономного інженерного 6 забезпечення слугують приміщення під артезіанські свердловини, локальні очисні споруди, котельні для опалення та нагріву води, насосні підстанції, трансформаторні станції, венткамери. Стакан може бути додатково обладнаний герметичними вікнами та дверима з рівня землі. Захисна гідротехнічна споруда для захисту від затоплення прибережних інженерних, громадських та житлових будівель може бути використана для будівництва приватних будівель в районах можливого затоплення паводковими водами. Спочатку визначають територію для будівництва. Потім розраховують розміри герметичного стакана. Для цього визначають, які приміщення основного та інженерного забезпечення будуть розміщені у його внутрішньому просторі. Розмір стакана в плані дорівнює площі розташованих в стакані приміщень основного призначення та інженерного забезпечення. Висоту стакана розраховують по формулі h=а-b+0,5 м, де а - відмітка можливого 1 % затоплення, b - відмітка встановлення днища. Виготовляють монолітний стакан з перекриттям на майданчику, потім проводять його гідроізоляцію. Стакан встановлюють на фундамент, який розраховують згідно з вимогами нормативних документів на дві умови: як наземна споруда та як підводна споруда в т.ч. на спливання. Доступ до приміщень забезпечують через отвори у перекритті. Для зручності експлуатації можливо виконання входу з рівня землі через двері та вікна виконані і розраховані на підпір води. Житлову частину будівлі надбудовують на перекритті стакану. Це надає можливість запобігти щорічним матеріальним втратам при весняних паводках. Також, корисна модель може бути використана для швидкого зведення тимчасових споруд для встановлення в прибережних зонах для проведення сезонних спортивних змагань, видовищних заходів і т.п. Приклад конкретного виконання. Захисна гідротехнічна споруда - будівля спортивного призначення запроектована в м. Києві у парку Дружби Народів на території нижче 1 % затоплення з відміткою 92.0. Розміри герметичного стакана розраховані з розрахунку, що розмір стакана в плані дорівнює площі відведеної земельної ділянки та розташованих в стакані приміщень основного та інженерного забезпечення і становить 3900 кв. м., а висота стакана від відмітки підлоги споруди до верху перекриття становить h=а-b+мін. 0,5 м, де а - відмітка можливого 1 % затоплення, b відмітка встановлення днища, тобто h=98,6-92,0+0.5=7.1 м. У внутрішньому просторі стакана розміщують приміщення основного забезпечення такі, як суддівські, масажні кімнати, актові та тренажерні зали, гардеробні, душові, санітарні вузли та приміщення інженерного забезпечення такі, як артезіанські свердловини, локальні очисні споруди, венткамери та теплопункт. Виготовляють стакан монолітний залізобетонний на будівельному майданчику з подальшою гідроізоляцією. Встановлюють на пальову основу. Фундаментом служить плита днища стакана, яка розрахована згідно з геологічними умовами на звичайні навантаження наземної споруди плюс розрахунок на спливання. Доступ до приміщень забезпечують через отвори в перекритті або через герметичні двері, якими обладнаний стакан. Таким чином, запропонована корисна модель вирішує проблему розташування об'єктів на значних затоплюваних територіях із збереженням приміщень основного призначення та автономного інженерного забезпечення і, при цьому з раціональним використанням будівельного простору нижче рівня затоплення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Захисна гідротехнічна споруда для захисту від затоплення прибережних інженерних, громадських та житлових будівель, що споруджуються на територіях з відмітками нижче 1 % можливого затоплення, яка відрізняється тим, що виконана у вигляді герметичного стакана, виконаного з можливістю розташування в ньому приміщень основного призначення та автономного інженерного забезпечення з доступом до них через принаймні один отвір у перекритті. 2. Споруда за п. 1, яка відрізняється тим, що розмір стакана в плані дорівнює площі розташованих в стакані приміщень основного та автономного інженерного забезпечення, а висота стакана становить h=а-b+мін. 0,5 м, де а - відмітка можливого 1 % затоплення, b відмітка встановлення днища. 3. Споруда за п. 1, яка відрізняється тим, що перекриття стакана є основою для спорудження будівлі. 2 UA 83668 U 5 4. Споруда за п. 1, яка відрізняється тим, що як приміщення основного призначення слугують громадські приміщення. 5. Споруда за п. 1, яка відрізняється тим, що як приміщення автономного інженерного забезпечення слугують приміщення під артезіанські свердловини, локальні очисні споруди, котельні для опалення та нагріву води, насосні підстанції, теплові вузли, венткамери. 6. Споруда за п. 1, яка відрізняється тим, що стакан додатково може бути обладнаний герметичними вікнами та дверима з рівня землі. 3 UA 83668 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
