Пристрій для виміру температури гарячого коксу на конвеєрній стрічці

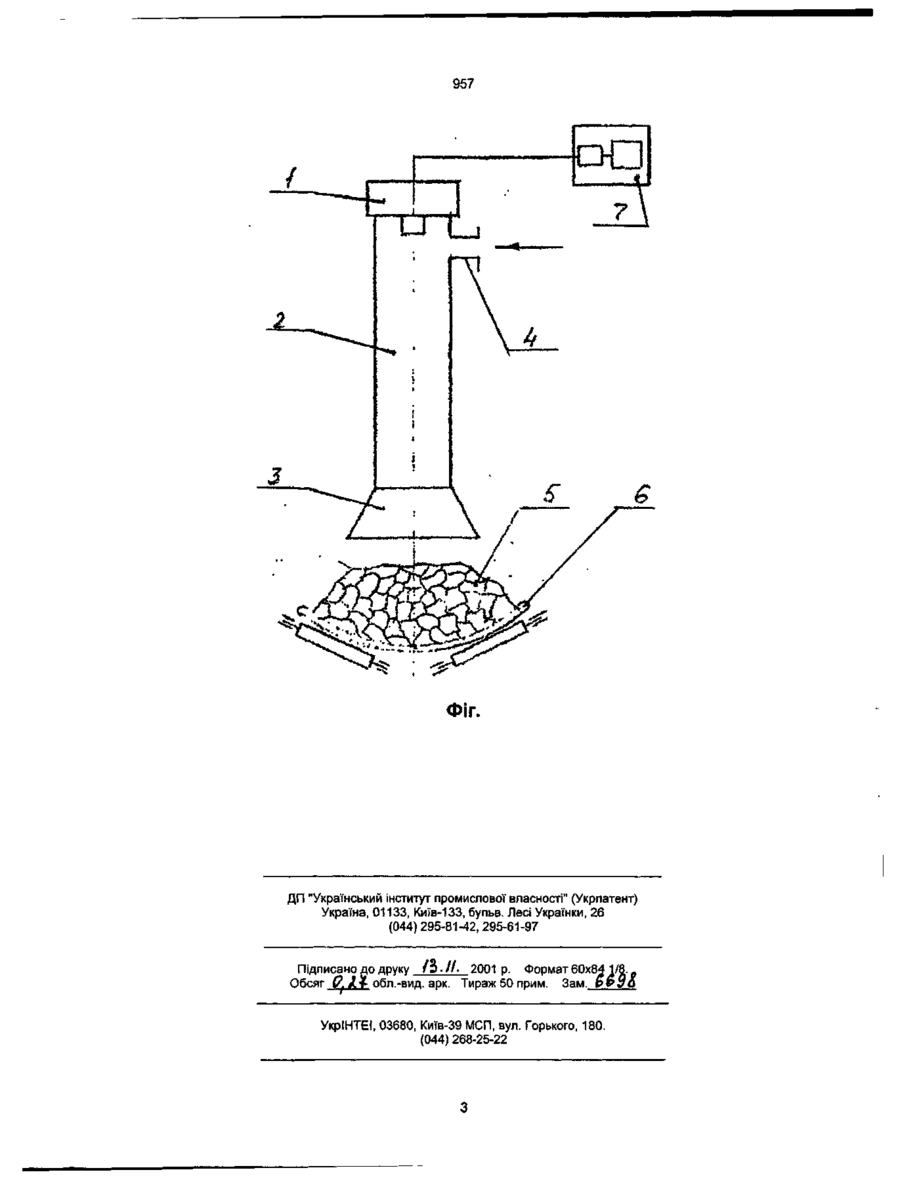

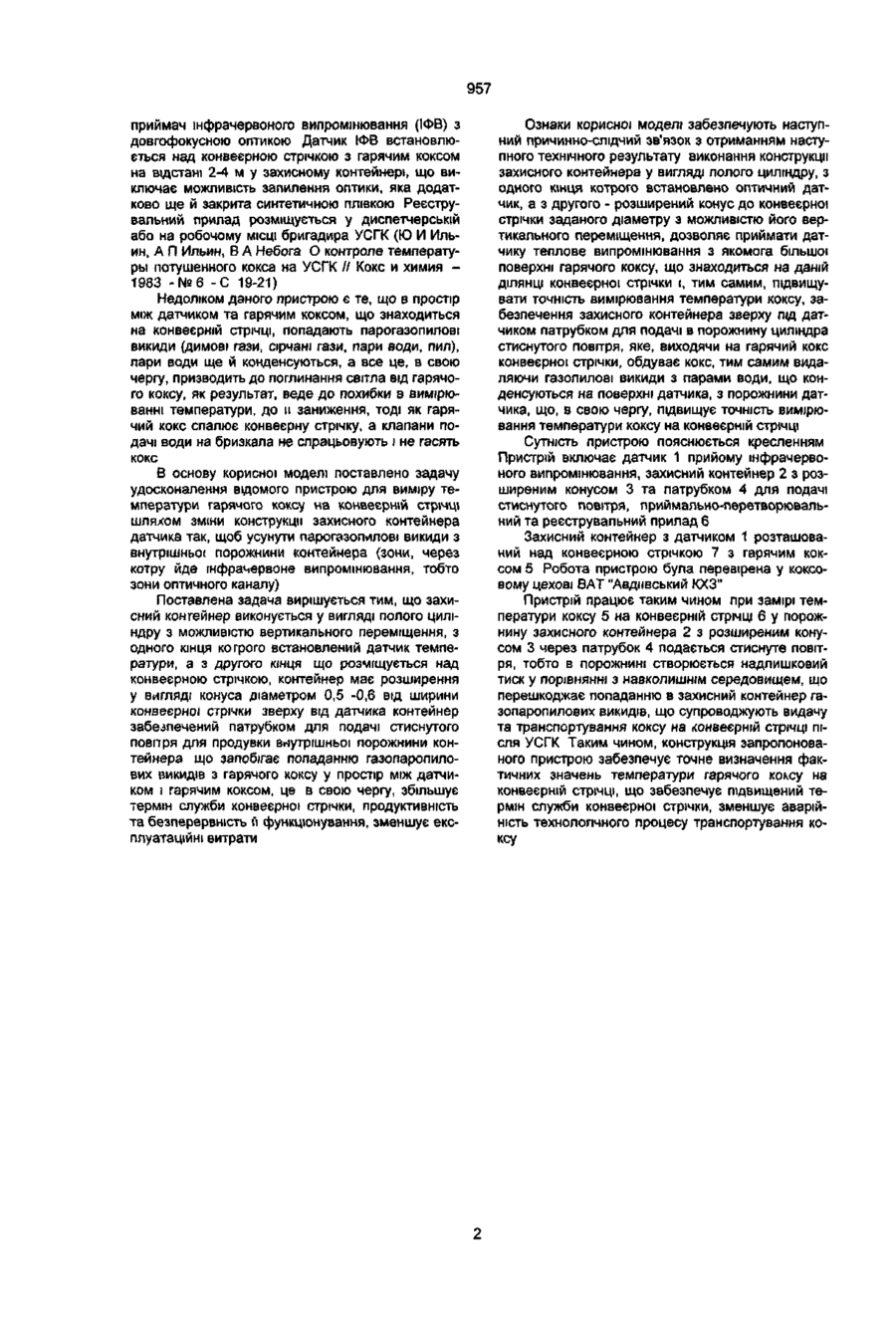

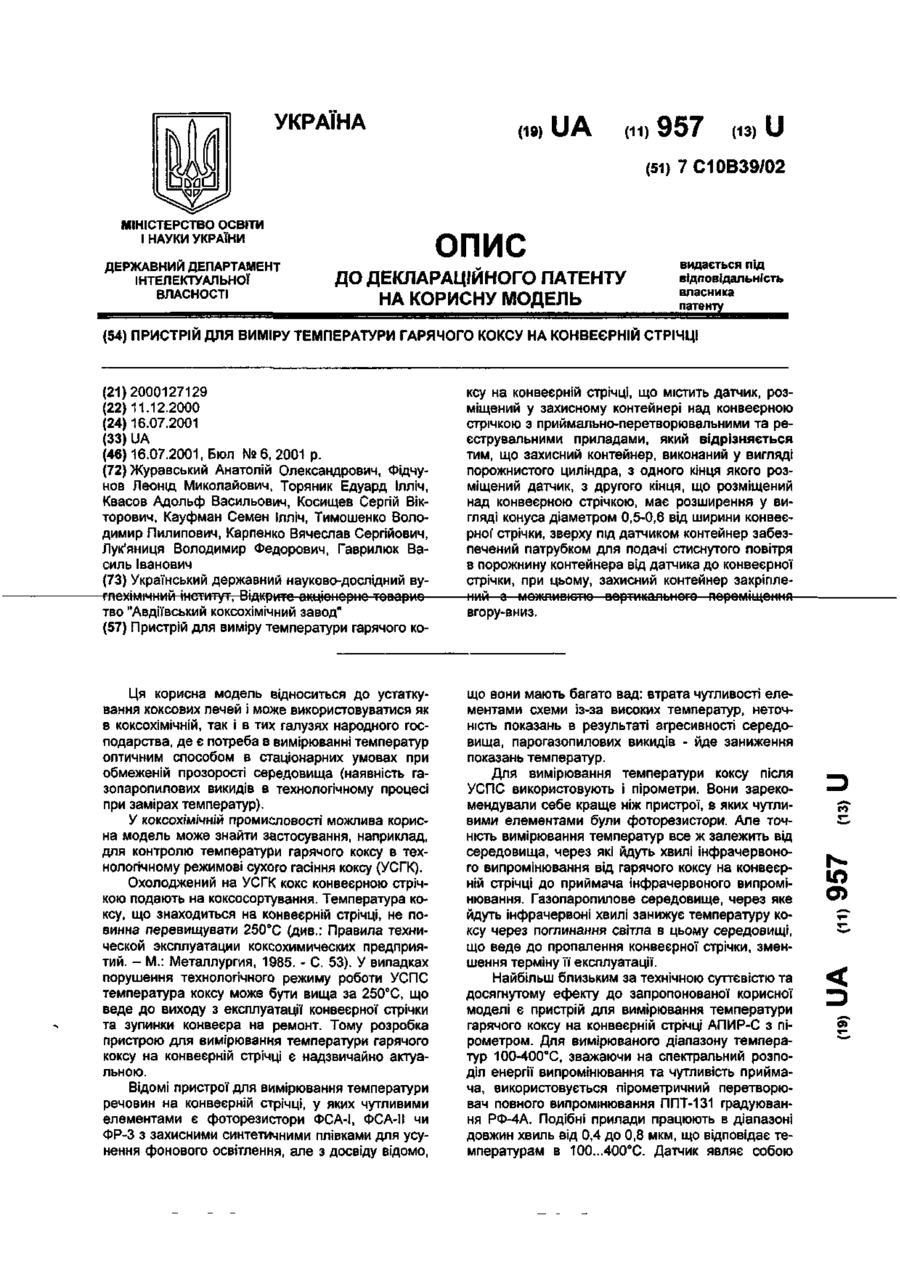

Пристрій для виміру температури гарячого ко ксу на конвеєрній стрічці, що містить датчик, розміщений у захисному контейнері над конвеєрною стрічкою з приймально-перетворювальними та реєструвальними приладами, який відрізняється тим, що захисний контейнер, виконаний у вигляді порожнистого циліндра, з одного кінця якого розміщений датчик, з другого кінця, що розміщений над конвеєрною стрічкою, має розширення у вигляді конуса діаметром 0,5-0,6 від ширини конвеєрної" стрічки, зверху під датчиком контейнер забезпечений патрубком для подачі стиснутого повітря в порожнину контейнера від датчика до конвеєрної стрічки, при цьому, захисний контейнер закріплений з можливістю вертикального переміщення вгору-вниз. Ця корисна модель відноситься до устаткування коксових печей і може використовуватися як в коксохімічній, так і в тих галузях народного господарства, де є потреба в вимірюванні температур оптичним способом в стаціонарних умовах при обмеженій прозорості середовища (наявність газопаропилових викидів в технологічному процесі при замірах температур). У коксохімічній промисловості можлива корисна модель може знайти застосування, наприклад, для контролю температури гарячого коксу в технологічному режимові сухого гасіння коксу (УСГК). Охолоджений на УСГК кокс конвеєрною стрічкою подають на коксосортування. Температура коксу, що знаходиться на конвеєрній стрічці, не повинна перевищувати 250°С (див.: Правила технической эксплуатации коксохимических предприятий. - М.: Металлургия, 1985. - С. 53). У випадках порушення технологічного режиму роботи УСПС температура коксу може бути вища за 250°С, що веде до виходу з експлуатації конвеєрної стрічки та зупинки конвеєра на ремонт. Тому розробка пристрою для вимірювання температури гарячого коксу на конвеєрній стрічці є надзвичайно актуальною. Відомі пристрої для вимірювання температури речовин на конвеєрній стрічці, у яких чутливими елементами є фоторезистори ФСА-І, ФСА-ІІ чи ФР-3 з захисними синтетичними плівками для усунення фонового освітлення, але з досвіду відомо, що вони мають багато вад: втрата чутливості елементами схеми із-за високих температур, неточність показань в результаті агресивності середовища, парогазопилових викидів - йде заниження показань температур. Для вимірювання температури коксу після УСПС використовують і пірометри. Вони зарекомендували себе краще ніж пристрої, в яких чутливими елементами були фоторезистори. Але точність вимірювання температур все ж залежить від середовища, через які йдуть хвилі інфрачервоного випромінювання від гарячого коксу на конвеєрній стрічці до приймача інфрачервоного випромінювання. Газопаропилове середовище, через яке йдуть інфрачервоні хвилі занижує температуру коксу через поглинання світла в цьому середовищі, що веде до пропалення конвеєрної стрічки, зменшення терміну її експлуатації. Найбільш близьким за технічною суттєвістю та досягнутому ефекту до запропонованої корисної моделі є пристрій для вимірювання температури гарячого коксу на конвеєрній стрічці АПИР-С з пірометром. Для вимірюваного діапазону температур 100-400°С, зважаючи на спектральний розподіл енергії випромінювання та чутливість приймача, використовується пірометричний перетворювач повного випромінювання ГІПТ-131 градуювання РФ-4А. Подібні прилади працюють в діапазоні довжин хвиль від 0,4 до 0,8 мкм, що відповідає температурам в 1ОО...4ОО°С. Датчик являє собою со ю о < Z)
