Колосникова решітка конвеєрної машини

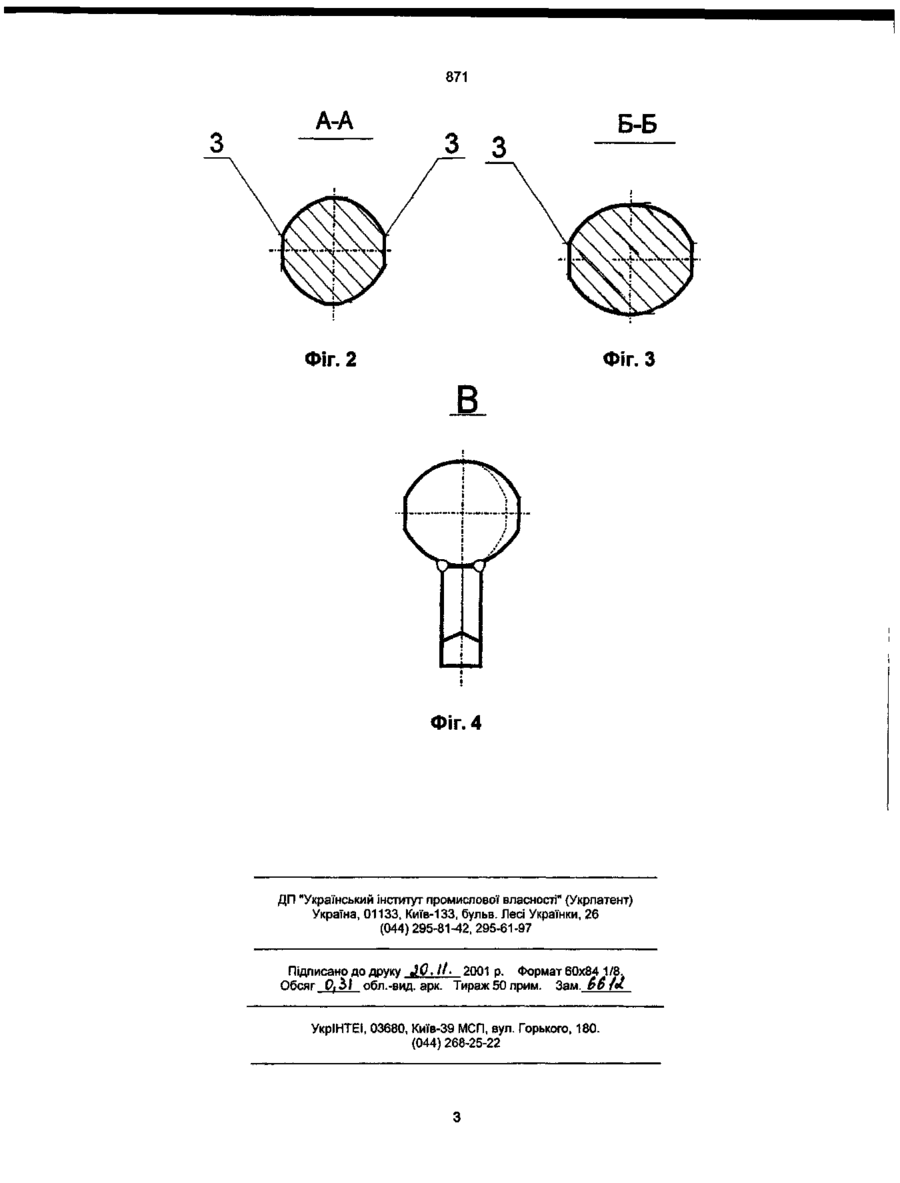

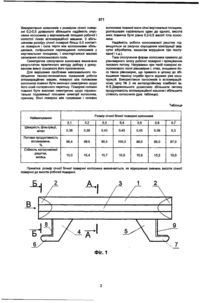

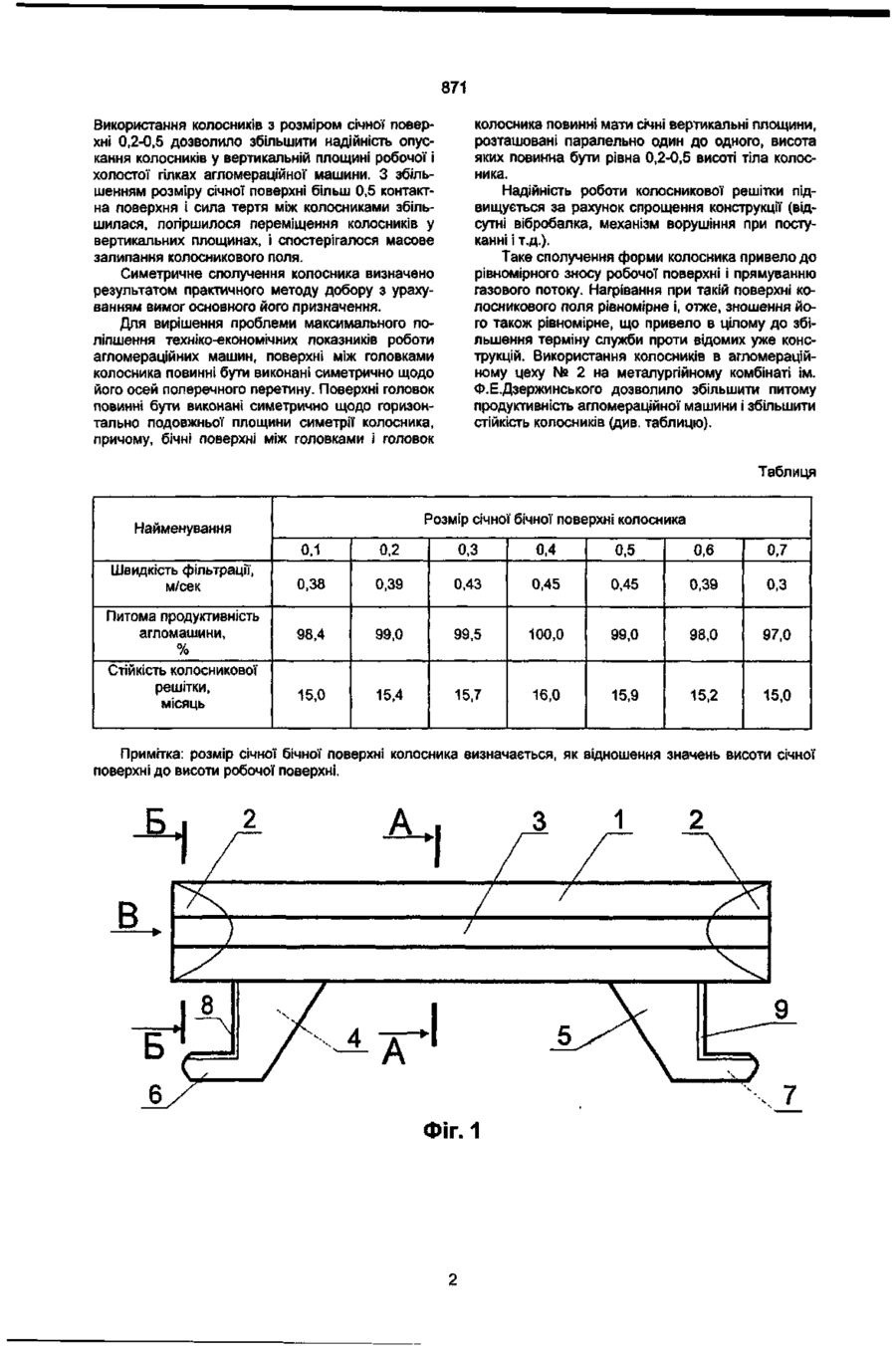

1. Колосникова решітка конвеєрної машини, яка містить опорні балки з розміщеними на них колосниками з зівами клиноподібно)' поверхи), що мають на бічних поверхнях головок колосника виконані виступи, яка відрізняється тим, що поверхні між головками симетричні щодо осей поперечного перерізу, а поверхні головок виконані симетрично щодо горизонтально подовжньої площини симетрії колосника. 2. Колосникова решітка конвеєрної машини за п. 1, яка відрізняється тим, що одна з бічних поверхонь по усій довжині колосника, протилежні їй бічні поверхні між головками і головок колосника мають січні вертикальні площини, розташовані паралельно одна до одної, висота яких дорівнює 0,2-0,5 висоти тіла колосника. Корисна модель відноситься до устаткування агломераційних і випалювальних конвеєрних машин і може бути використана в чорній і кольоровій металургії. Найбільш близьким за технічною сутністю і досягнутому результату є спікальний візок агломашини, що характеризується тим. що основним елементом її решітки є встановлений на балках колосник із великим і малим зівами. На бічній поверхні головки колосника виконані криволінійні виступи клиноподібної форми зі збільшенням поперечного перетину з боку великого зіву до робочої поверхні колосника, з боку малого зіва - навпаки (А. с. № 560113 кл. F27B 21/00, 1975). У відомій конструкції є ряд недоліків: торцеві замки не перешкоджають перекосові колосників у плані, перекіс же збільшує тертя між колосниками, знижує їх рухливість і спонтанне опускання їх у вертикальній площині, що призводить до заростання решітки і зменшує продуктивність агломашини. Додаткові бічні замки через низьку точність виливків і наявність перекосу не сприяють переміщенню колосників у вертикальній площині, що призводить до заростанню решітки і зменшує продуктивність агломашини. У основу корисної моделі поставлена задача підвищення самоочищення колосників і їхньої стійкості. Поставлена задача вирішується тим, що поверхні між головками симетричні щодо осей поперечного перетину колосника, а поверхні головок виконані симетрично щодо горизонтально подовжньої площини симетрії колосника, при цьому, одна з бічних поверхонь по всій довжині колосника, і, протилежні їй - бічні поверхні між головками і головок колосника - мають січні вертикальні площини, паралельно розташовані один до одного, висота яких дорівнює 0,2-0,5 висоти тіла колосника. На фіг. 1 показаний колосник, вид спереду, на фіг. 2 і фіг. З вид з торця - розріз по А-А і Б-Б фігури 1. Колосник складається з робочої частини 1, головок 2, бічних поверхонь робочої частини і головок, що мають січні площини 3, замків 4, 5 з упорами 6, 7 і зівами 8, 9 що мають клиноподібну форму. Колосники працюють таким чином. У процесі спікання агломераційної шихти колосники знаходяться в робочому стані на спікальному візку агломашини. При прямуванні спікального візка на холосту гілку агломашини, за рахунок вертикальних січних площин 3, колосники переміщуються у вертикальній площині (струшуються) до торкання нижніх упорів замків 4 і 5. При заході колосників із холостої гілки в головний радіус, під дією сили ваги, відбувається зміна контактного зіткнення зіву колосника з полицею спікального візка й установка його в робоче положення. При розмірі січної поверхні менше 0,2, у процесі переміщення колосників у радіусах агломераційної машини, відбувається зміна розташування колосників у вертикальній площині один до одного. При цьому змінюється "живий" перетин колосникового поля, знижується швидкість фільтрації повітря, через що спікається прошарок і зменшується питома продуктивність агломераційної машини. оо О) 871 Використання колосників з розміром січної поверхні 0,2-0,5 дозволило збільшити надійність опускання колосників у вертикальній площині робочої і холостої гілках агломераційної машини. З збільшенням розміру січної поверхні більш 0,5 контактна поверхня і сила тертя між колосниками збільшилася, погіршилося переміщення колосників у вертикальних площинах, і спостерігалося масове залипання колосникового поля. Симетричне сполучення колосника визначено результатом практичного методу добору з урахуванням вимог основного його призначення. Для вирішення проблеми максимального поліпшення техніко-економічних показників роботи агломераційних машин, поверхні між головками колосника повинні бути виконані симетрично щодо його осей поперечного перетину. Поверхні головок повинні бути виконані симетрично щодо горизонтально подовжньої площини симетрії колосника, причому, бічні поверхні між головками і головок колосника повинні мати січні вертикальні площини, розташовані паралельно один до одного, висота яких повинна бути рівна 0,2-0,5 висоті тіла колосника. Надійність роботи колосникової решітки підвищується за рахунок спрощення конструкції (відсутні вібробалка, механізм ворушіння при постуканні і т.д.). Таке сполучення форми колосника привело до рівномірного зносу робочої поверхні і прямуванню газового потоку. Нагрівання при такій поверхні колосникового поля рівномірне і, отже, зношення його також рівномірне, що привело в цілому до збільшення терміну служби проти відомих уже конструкцій. Використання колосників в агломераційному цеху № 2 на металургійному комбінаті ім. Ф.Е.Дзержинського дозволило збільшити питому продуктивність агломераційної машини і збільшити стійкість колосників (див. таблицю). Таблиця Розмір січної бічної поверхні колосника Найменування 0,1 Швидкість фільтрації, м/сек Питома продуктивність агломашини, % Стійкість колосникової решітки, місяць 0,2 0,3 0,4 0,5 0,6 0,7 0,38 0,39 0,43 0,45 0.45 0,39 0,3 98,4 99,0 99,5 100,0 99,0 98,0 97,0 15,0 15,4 15,7 16,0 15,9 15,2 15,0 Примітка: розмір січної бічної поверхні колосника визначається, як відношення значень висоти січної поверхні до висоти робочої поверхні. А 7 А Ч 7 Фіг. 1 871 Б-Б Фіг. З Фіг. 2 В Фіг. 4 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 Підписано до друку J.C. її> 2001 р. Формат 60x84 1/8. Обсяг 0fb\ обл.-вид. арк. Тираж 50 прим. Зам. ВбУ* УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22
