Пристрій для виміру температури

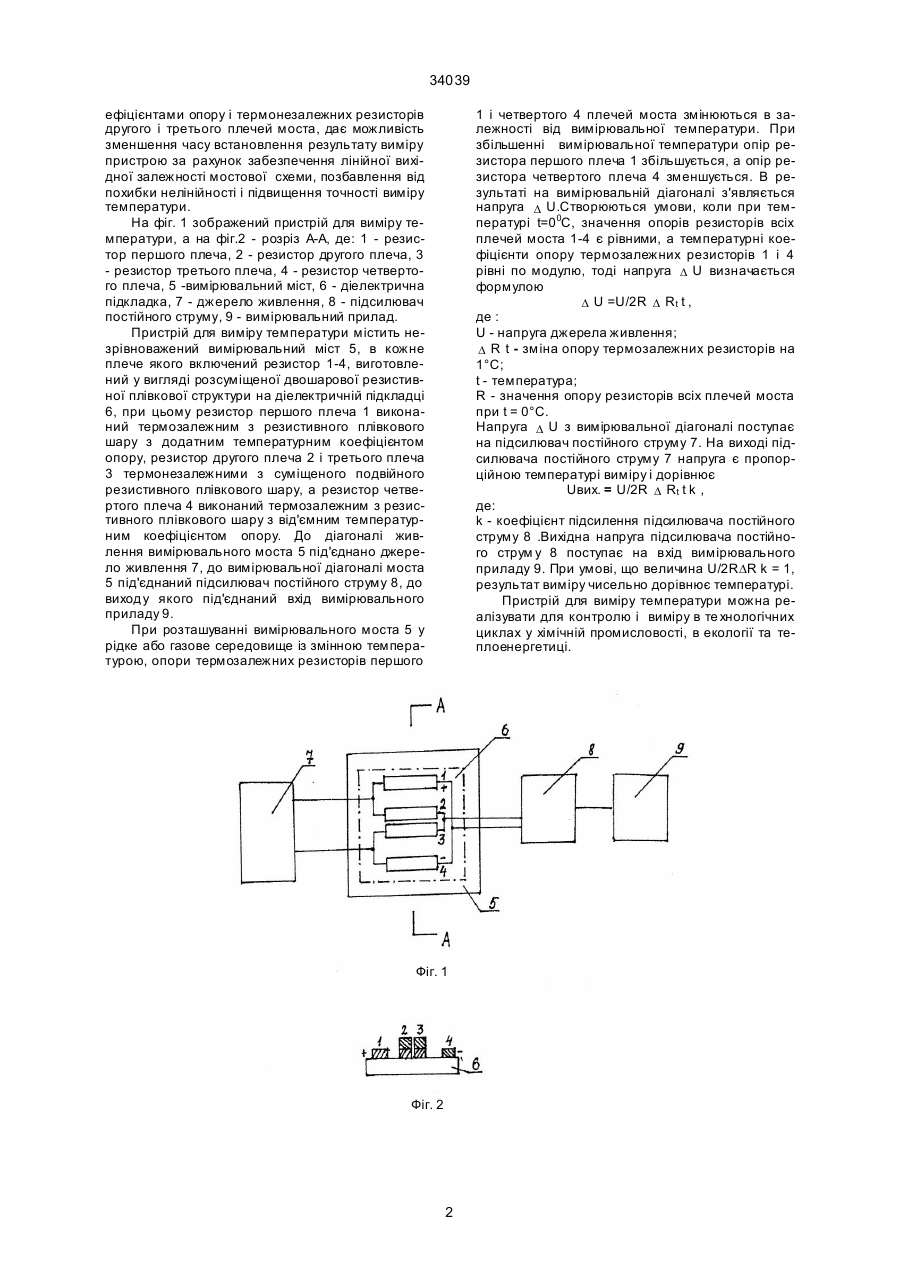

Пристрій для виміру температури, який містить вимірювальний міст, в кожне плече якого включений резистор, причому резистор першого плеча виконаний плівковим термозалежним, резистор другого плеча плівковим термонезалежним, а резистор третього плеча - термонезалежним, до діагоналі живлення якого під'єднано джерело живлення, а до вимірювальної діагоналі під'єднаний 34039 ефіцієнтами опору і термонезалежних резисторів другого і третього плечей моста, дає можливість зменшення часу встановлення результату виміру пристрою за рахунок забезпечення лінійної вихідної залежності мостової схеми, позбавлення від похибки нелінійності і підвищення точності виміру температури. На фіг. 1 зображений пристрій для виміру температури, а на фіг.2 - розріз А-А, де: 1 - резистор першого плеча, 2 - резистор другого плеча, 3 - резистор третього плеча, 4 - резистор четвертого плеча, 5 -вимірювальний міст, 6 - діелектрична підкладка, 7 - джерело живлення, 8 - підсилювач постійного струму, 9 - вимірювальний прилад. Пристрій для виміру температури містить незрівноважений вимірювальний міст 5, в кожне плече якого включений резистор 1-4, виготовлений у вигляді розсуміщеної двошарової резистивної плівкової структури на діелектричній підкладці 6, при цьому резистор першого плеча 1 виконаний термозалежним з резистивного плівкового шару з додатним температурним коефіцієнтом опору, резистор другого плеча 2 і третього плеча 3 термонезалежними з суміщеного подвійного резистивного плівкового шару, а резистор четвертого плеча 4 виконаний термозалежним з резистивного плівкового шару з від'ємним температурним коефіцієнтом опору. До діагоналі живлення вимірювального моста 5 під'єднано джерело живлення 7, до вимірювальної діагоналі моста 5 під'єднаний підсилювач постійного струму 8, до виходу якого під'єднаний вхід вимірювального приладу 9. При розташуванні вимірювального моста 5 у рідке або газове середовище із змінною температурою, опори термозалежних резисторів першого 1 і четвертого 4 плечей моста змінюються в залежності від вимірювальної температури. При збільшенні вимірювальної температури опір резистора першого плеча 1 збільшується, а опір резистора четвертого плеча 4 зменшується. В результаті на вимірювальній діагоналі з'являється напруга D U.Створюються умови, коли при температурі t=00С, значення опорів резисторів всіх плечей моста 1-4 є рівними, а температурні коефіцієнти опору термозалежних резисторів 1 і 4 рівні по модулю, тоді напруга D U визначається формулою D U =U/2R D R t t , де : U - напруга джерела живлення; D R t - зміна опору термозалежних резисторів на 1°C; t - температура; R - значення опору резисторів всіх плечей моста при t = 0°С. Напруга D U з вимірювальної діагоналі поступає на підсилювач постійного струму 7. На виході підсилювача постійного струму 7 напруга є пропорційною температурі виміру і дорівнює Uвих. = U/2R D Rt t k , де: k - коефіцієнт підсилення підсилювача постійного струму 8 .Вихідна напруга підсилювача постійного струм у 8 поступає на вхід вимірювального приладу 9. При умові, що величина U/2RDR k = 1, результат виміру чисельно дорівнює температурі. Пристрій для виміру температури можна реалізувати для контролю і виміру в те хнологічних циклах у хімічній промисловості, в екології та теплоенергетиці. Фіг. 1 Фіг. 2 2 34039 ____________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22 ___________________________________________________________ 3
