Спосіб біологічного очищення стічних і фекальних вод

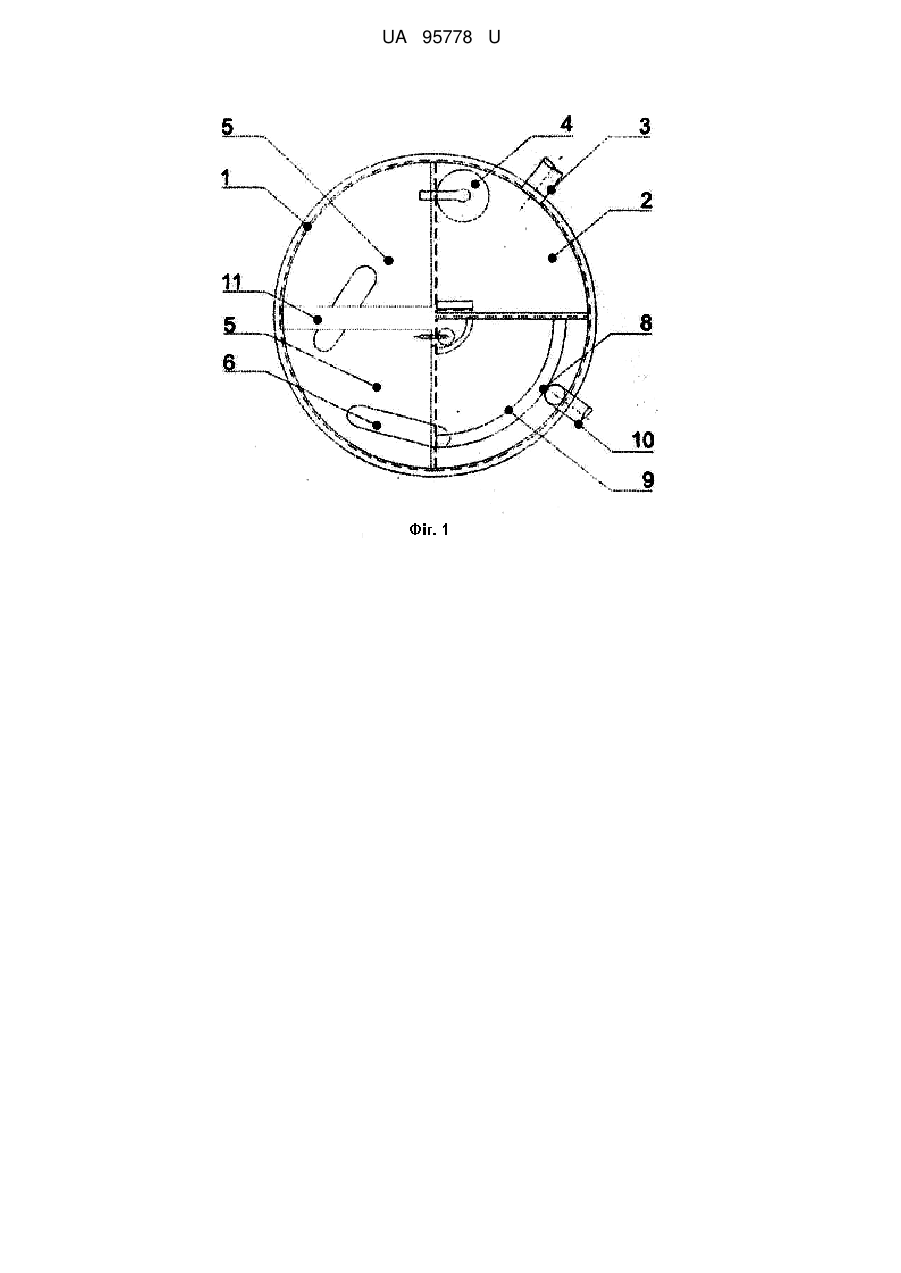

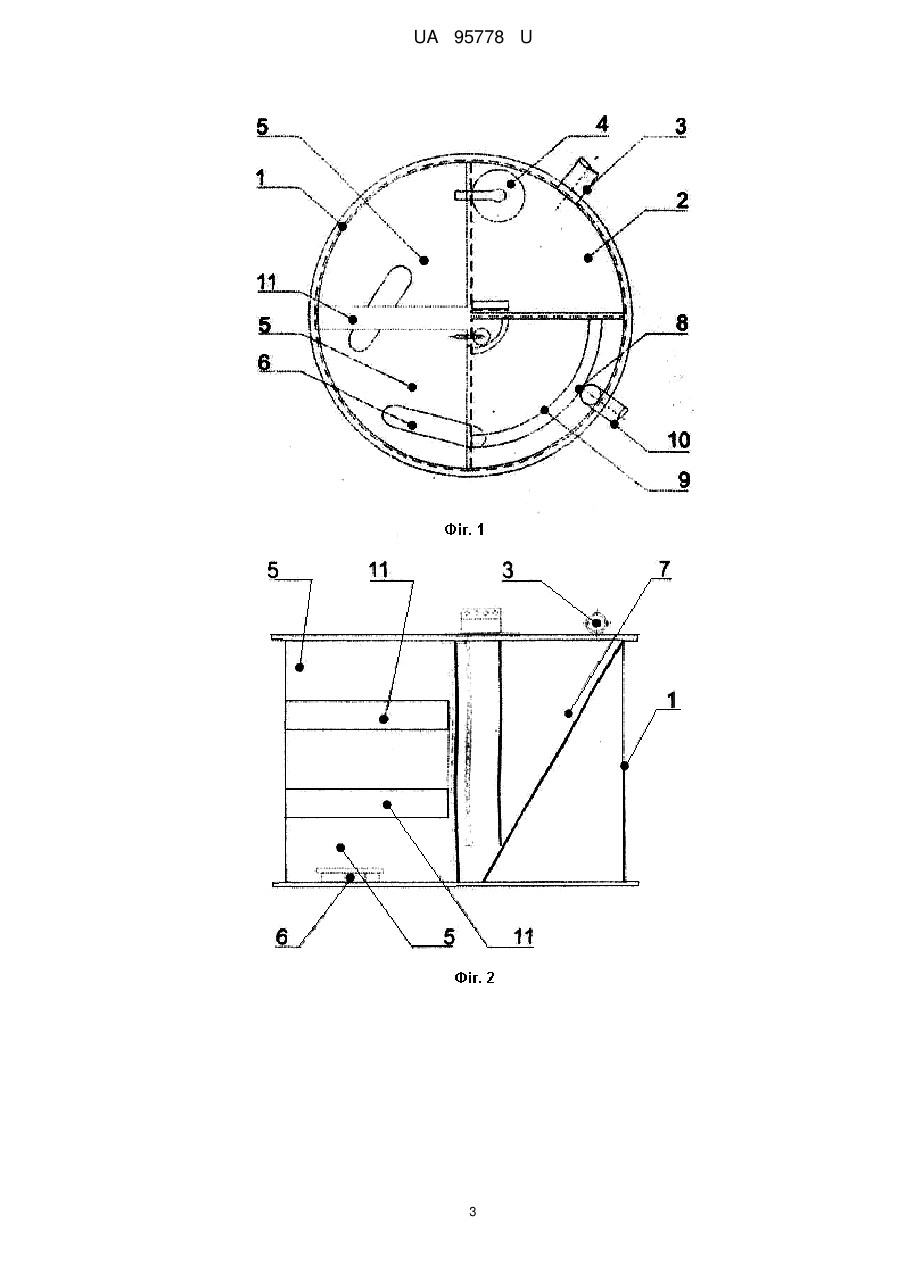

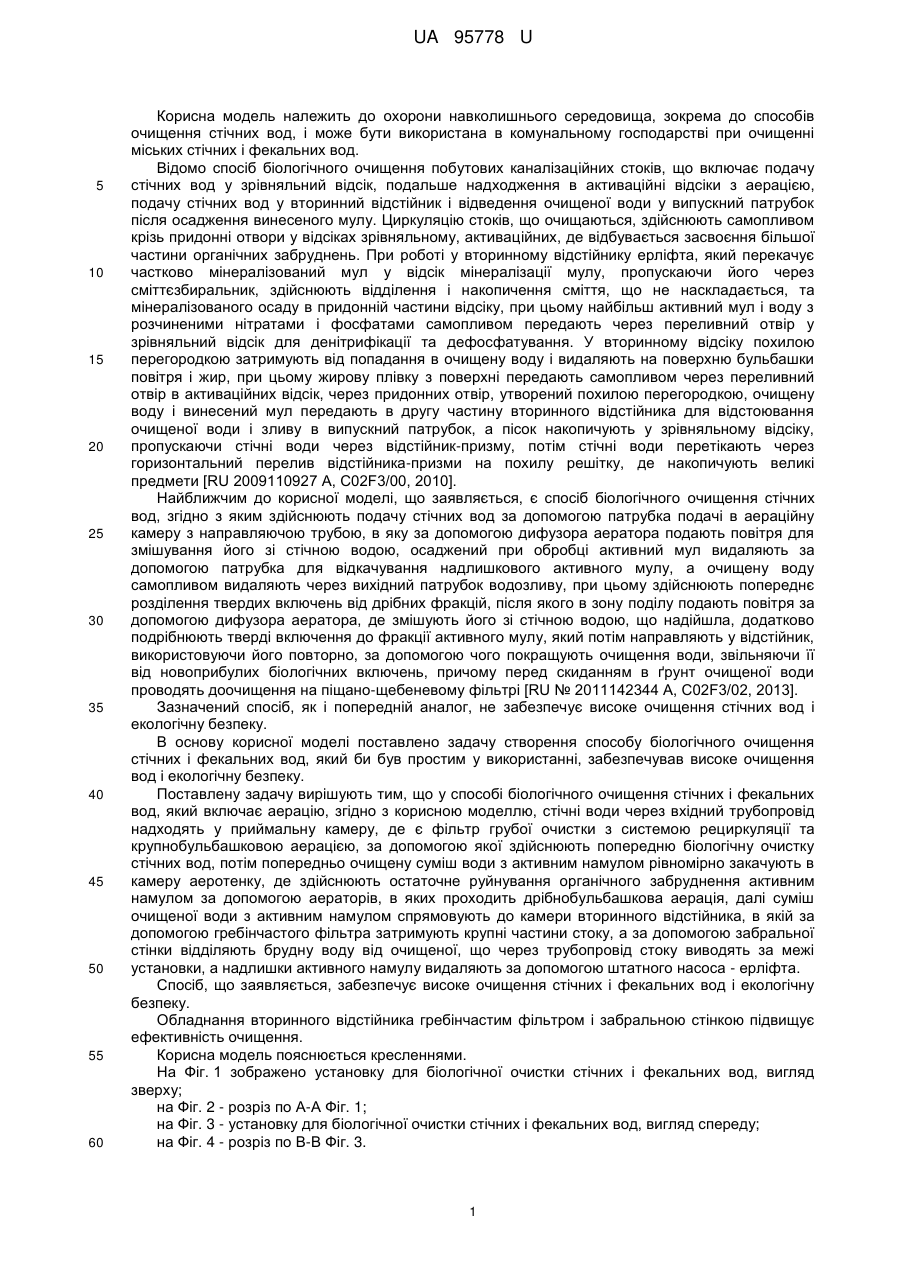

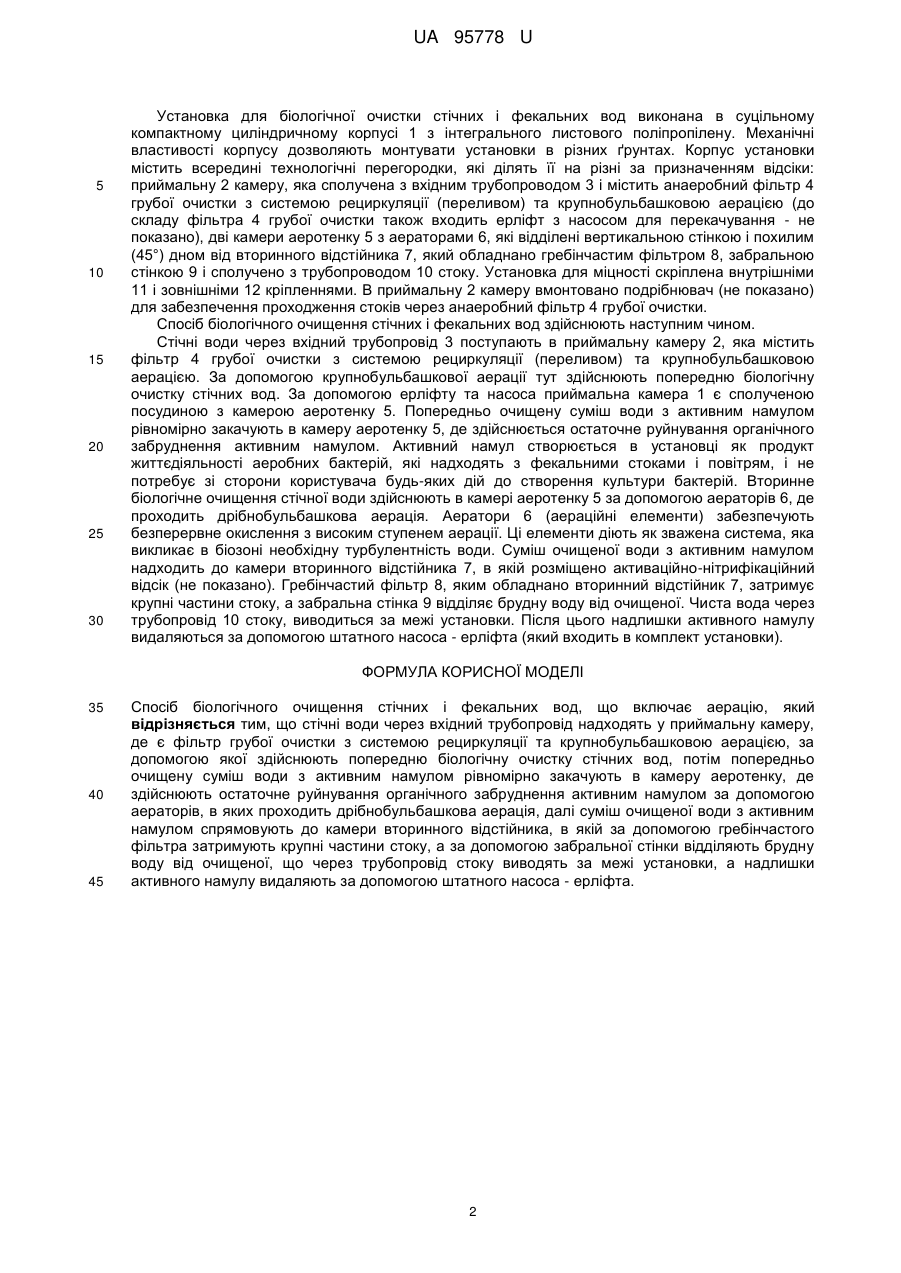

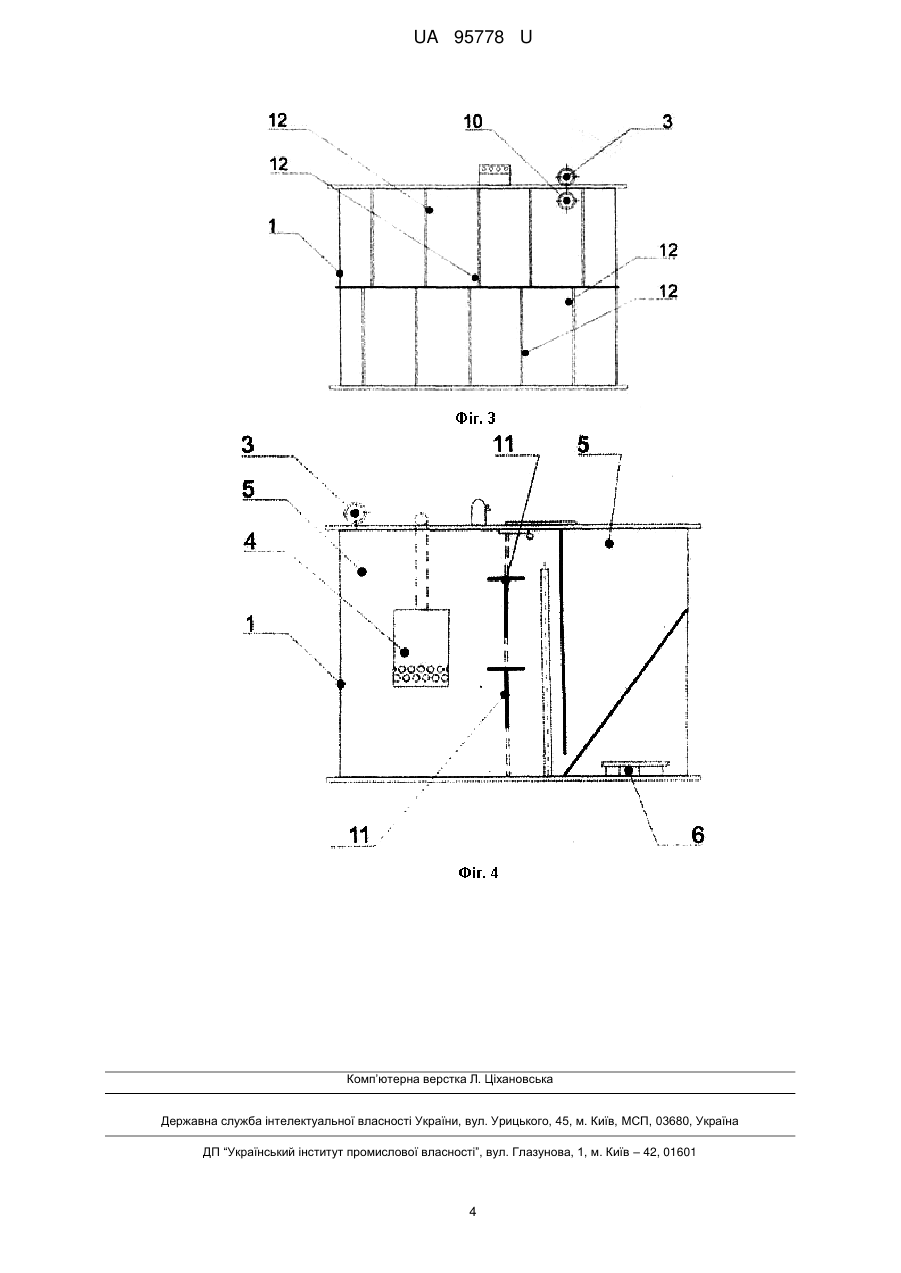

Реферат: UA 95778 U UA 95778 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до охорони навколишнього середовища, зокрема до способів очищення стічних вод, і може бути використана в комунальному господарстві при очищенні міських стічних і фекальних вод. Відомо спосіб біологічного очищення побутових каналізаційних стоків, що включає подачу стічних вод у зрівняльний відсік, подальше надходження в активаційні відсіки з аерацією, подачу стічних вод у вторинний відстійник і відведення очищеної води у випускний патрубок після осадження винесеного мулу. Циркуляцію стоків, що очищаються, здійснюють самопливом крізь придонні отвори у відсіках зрівняльному, активаційних, де відбувається засвоєння більшої частини органічних забруднень. При роботі у вторинному відстійнику ерліфта, який перекачує частково мінералізований мул у відсік мінералізації мулу, пропускаючи його через сміттєзбиральник, здійснюють відділення і накопичення сміття, що не наскладається, та мінералізованого осаду в придонній частини відсіку, при цьому найбільш активний мул і воду з розчиненими нітратами і фосфатами самопливом передають через переливний отвір у зрівняльний відсік для денітрифікації та дефосфатування. У вторинному відсіку похилою перегородкою затримують від попадання в очищену воду і видаляють на поверхню бульбашки повітря і жир, при цьому жирову плівку з поверхні передають самопливом через переливний отвір в активаційних відсік, через придонних отвір, утворений похилою перегородкою, очищену воду і винесений мул передають в другу частину вторинного відстійника для відстоювання очищеної води і зливу в випускний патрубок, а пісок накопичують у зрівняльному відсіку, пропускаючи стічні води через відстійник-призму, потім стічні води перетікають через горизонтальний перелив відстійника-призми на похилу решітку, де накопичують великі предмети [RU 2009110927 A, C02F3/00, 2010]. Найближчим до корисної моделі, що заявляється, є спосіб біологічного очищення стічних вод, згідно з яким здійснюють подачу стічних вод за допомогою патрубка подачі в аераційну камеру з направляючою трубою, в яку за допомогою дифузора аератора подають повітря для змішування його зі стічною водою, осаджений при обробці активний мул видаляють за допомогою патрубка для відкачування надлишкового активного мулу, а очищену воду самопливом видаляють через вихідний патрубок водозливу, при цьому здійснюють попереднє розділення твердих включень від дрібних фракцій, після якого в зону поділу подають повітря за допомогою дифузора аератора, де змішують його зі стічною водою, що надійшла, додатково подрібнюють тверді включення до фракції активного мулу, який потім направляють у відстійник, використовуючи його повторно, за допомогою чого покращують очищення води, звільняючи її від новоприбулих біологічних включень, причому перед скиданням в ґрунт очищеної води проводять доочищення на піщано-щебеневому фільтрі [RU № 2011142344 A, C02F3/02, 2013]. Зазначений спосіб, як і попередній аналог, не забезпечує високе очищення стічних вод і екологічну безпеку. В основу корисної моделі поставлено задачу створення способу біологічного очищення стічних і фекальних вод, який би був простим у використанні, забезпечував високе очищення вод і екологічну безпеку. Поставлену задачу вирішують тим, що у способі біологічного очищення стічних і фекальних вод, який включає аерацію, згідно з корисною моделлю, стічні води через вхідний трубопровід надходять у приймальну камеру, де є фільтр грубої очистки з системою рециркуляції та крупнобульбашковою аерацією, за допомогою якої здійснюють попередню біологічну очистку стічних вод, потім попередньо очищену суміш води з активним намулом рівномірно закачують в камеру аеротенку, де здійснюють остаточне руйнування органічного забруднення активним намулом за допомогою аераторів, в яких проходить дрібнобульбашкова аерація, далі суміш очищеної води з активним намулом спрямовують до камери вторинного відстійника, в якій за допомогою гребінчастого фільтра затримують крупні частини стоку, а за допомогою забральної стінки відділяють брудну воду від очищеної, що через трубопровід стоку виводять за межі установки, а надлишки активного намулу видаляють за допомогою штатного насоса - ерліфта. Спосіб, що заявляється, забезпечує високе очищення стічних і фекальних вод і екологічну безпеку. Обладнання вторинного відстійника гребінчастим фільтром і забральною стінкою підвищує ефективність очищення. Корисна модель пояснюється кресленнями. На Фіг. 1 зображено установку для біологічної очистки стічних і фекальних вод, вигляд зверху; на Фіг. 2 - розріз по А-А Фіг. 1; на Фіг. 3 - установку для біологічної очистки стічних і фекальних вод, вигляд спереду; на Фіг. 4 - розріз по В-В Фіг. 3. 1 UA 95778 U 5 10 15 20 25 30 Установка для біологічної очистки стічних і фекальних вод виконана в суцільному компактному циліндричному корпусі 1 з інтегрального листового поліпропілену. Механічні властивості корпусу дозволяють монтувати установки в різних ґрунтах. Корпус установки містить всередині технологічні перегородки, які ділять її на різні за призначенням відсіки: приймальну 2 камеру, яка сполучена з вхідним трубопроводом 3 і містить анаеробний фільтр 4 грубої очистки з системою рециркуляції (переливом) та крупнобульбашковою аерацією (до складу фільтра 4 грубої очистки також входить ерліфт з насосом для перекачування - не показано), дві камери аеротенку 5 з аераторами 6, які відділені вертикальною стінкою і похилим (45°) дном від вторинного відстійника 7, який обладнано гребінчастим фільтром 8, забральною стінкою 9 і сполучено з трубопроводом 10 стоку. Установка для міцності скріплена внутрішніми 11 і зовнішніми 12 кріпленнями. В приймальну 2 камеру вмонтовано подрібнювач (не показано) для забезпечення проходження стоків через анаеробний фільтр 4 грубої очистки. Спосіб біологічного очищення стічних і фекальних вод здійснюють наступним чином. Стічні води через вхідний трубопровід 3 поступають в приймальну камеру 2, яка містить фільтр 4 грубої очистки з системою рециркуляції (переливом) та крупнобульбашковою аерацією. За допомогою крупнобульбашкової аерації тут здійснюють попередню біологічну очистку стічних вод. За допомогою ерліфту та насоса приймальна камера 1 є сполученою посудиною з камерою аеротенку 5. Попередньо очищену суміш води з активним намулом рівномірно закачують в камеру аеротенку 5, де здійснюється остаточне руйнування органічного забруднення активним намулом. Активний намул створюється в установці як продукт життєдіяльності аеробних бактерій, які надходять з фекальними стоками і повітрям, і не потребує зі сторони користувача будь-яких дій до створення культури бактерій. Вторинне біологічне очищення стічної води здійснюють в камері аеротенку 5 за допомогою аераторів 6, де проходить дрібнобульбашкова аерація. Аератори 6 (аераційні елементи) забезпечують безперервне окислення з високим ступенем аерації. Ці елементи діють як зважена система, яка викликає в біозоні необхідну турбулентність води. Суміш очищеної води з активним намулом надходить до камери вторинного відстійника 7, в якій розміщено активаційно-нітрифікаційний відсік (не показано). Гребінчастий фільтр 8, яким обладнано вторинний відстійник 7, затримує крупні частини стоку, а забральна стінка 9 відділяє брудну воду від очищеної. Чиста вода через трубопровід 10 стоку, виводиться за межі установки. Після цього надлишки активного намулу видаляються за допомогою штатного насоса - ерліфта (який входить в комплект установки). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 Спосіб біологічного очищення стічних і фекальних вод, що включає аерацію, який відрізняється тим, що стічні води через вхідний трубопровід надходять у приймальну камеру, де є фільтр грубої очистки з системою рециркуляції та крупнобульбашковою аерацією, за допомогою якої здійснюють попередню біологічну очистку стічних вод, потім попередньо очищену суміш води з активним намулом рівномірно закачують в камеру аеротенку, де здійснюють остаточне руйнування органічного забруднення активним намулом за допомогою аераторів, в яких проходить дрібнобульбашкова аерація, далі суміш очищеної води з активним намулом спрямовують до камери вторинного відстійника, в якій за допомогою гребінчастого фільтра затримують крупні частини стоку, а за допомогою забральної стінки відділяють брудну воду від очищеної, що через трубопровід стоку виводять за межі установки, а надлишки активного намулу видаляють за допомогою штатного насоса - ерліфта. 2 UA 95778 U 3 UA 95778 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
