Насадка масообмінного апарата

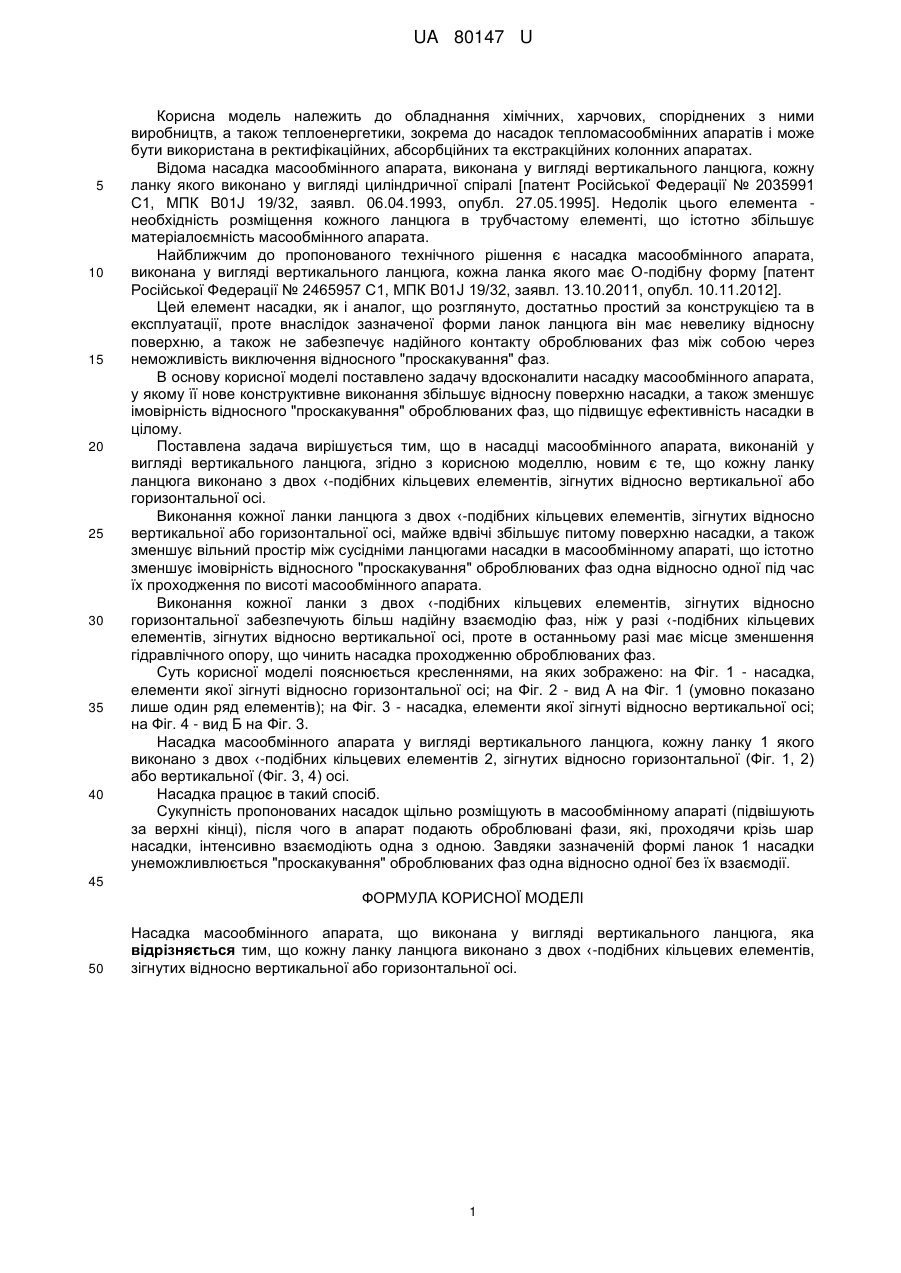

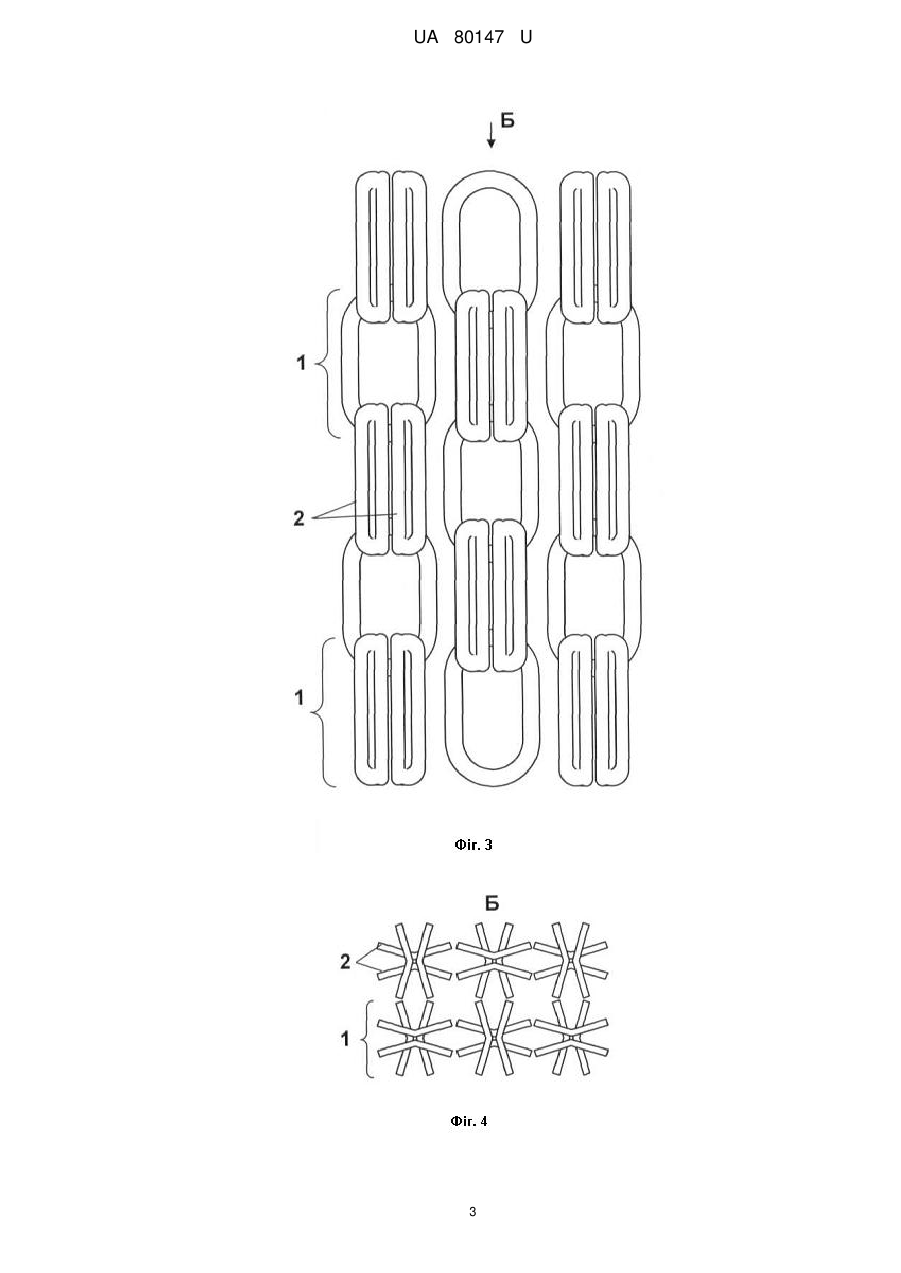

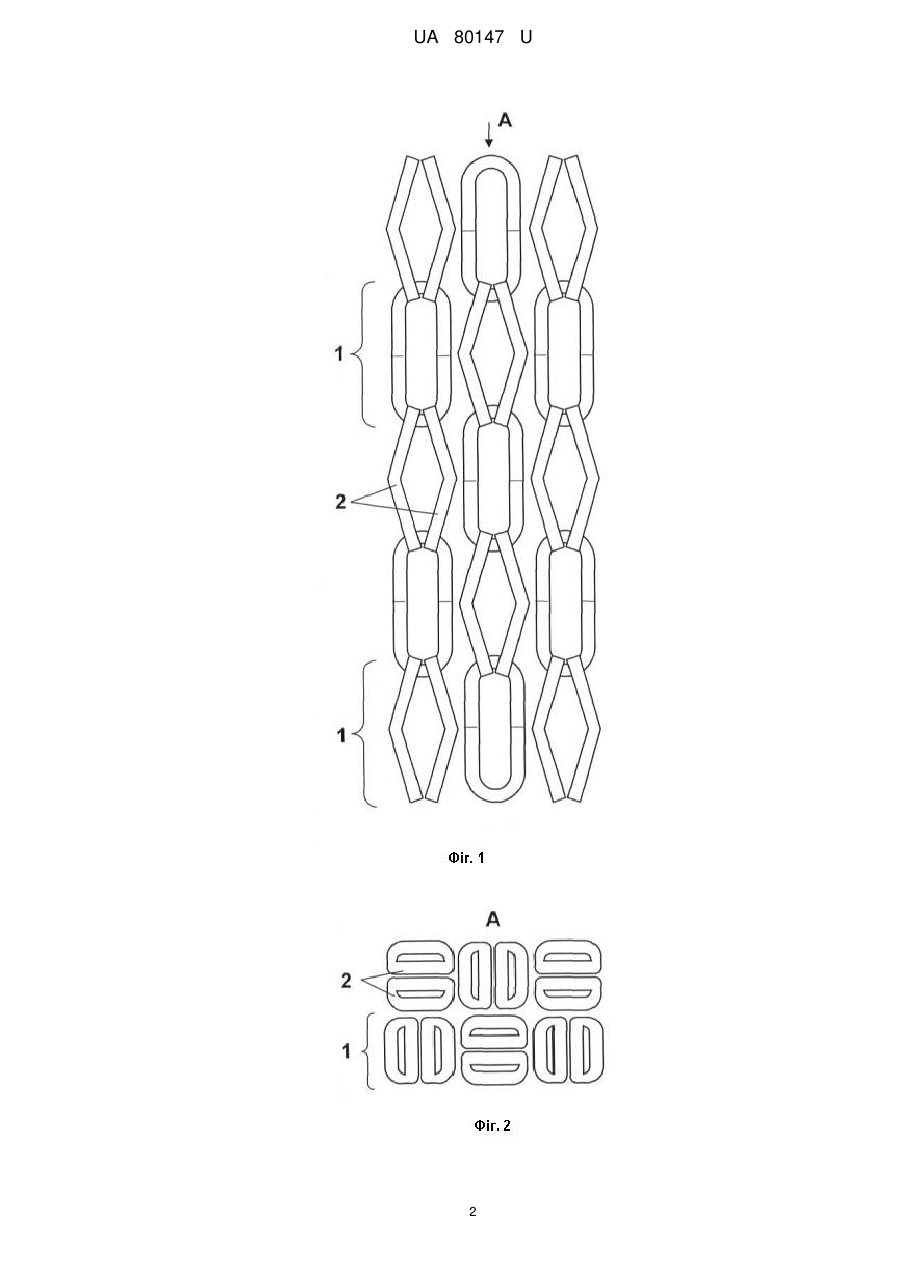

Реферат: UA 80147 U UA 80147 U 5 10 15 20 25 30 35 40 Корисна модель належить до обладнання хімічних, харчових, споріднених з ними виробництв, а також теплоенергетики, зокрема до насадок тепломасообмінних апаратів і може бути використана в ректифікаційних, абсорбційних та екстракційних колонних апаратах. Відома насадка масообмінного апарата, виконана у вигляді вертикального ланцюга, кожну ланку якого виконано у вигляді циліндричної спіралі [патент Російської Федерації № 2035991 С1, МПК B01J 19/32, заявл. 06.04.1993, опубл. 27.05.1995]. Недолік цього елемента необхідність розміщення кожного ланцюга в трубчастому елементі, що істотно збільшує матеріалоємність масообмінного апарата. Найближчим до пропонованого технічного рішення є насадка масообмінного апарата, виконана у вигляді вертикального ланцюга, кожна ланка якого має О-подібну форму [патент Російської Федерації № 2465957 С1, МПК B01J 19/32, заявл. 13.10.2011, опубл. 10.11.2012]. Цей елемент насадки, як і аналог, що розглянуто, достатньо простий за конструкцією та в експлуатації, проте внаслідок зазначеної форми ланок ланцюга він має невелику відносну поверхню, а також не забезпечує надійного контакту оброблюваних фаз між собою через неможливість виключення відносного "проскакування" фаз. В основу корисної моделі поставлено задачу вдосконалити насадку масообмінного апарата, у якому її нове конструктивне виконання збільшує відносну поверхню насадки, а також зменшує імовірність відносного "проскакування" оброблюваних фаз, що підвищує ефективність насадки в цілому. Поставлена задача вирішується тим, що в насадці масообмінного апарата, виконаній у вигляді вертикального ланцюга, згідно з корисною моделлю, новим є те, що кожну ланку ланцюга виконано з двох ‹-подібних кільцевих елементів, зігнутих відносно вертикальної або горизонтальної осі. Виконання кожної ланки ланцюга з двох ‹-подібних кільцевих елементів, зігнутих відносно вертикальної або горизонтальної осі, майже вдвічі збільшує питому поверхню насадки, а також зменшує вільний простір між сусідніми ланцюгами насадки в масообмінному апараті, що істотно зменшує імовірність відносного "проскакування" оброблюваних фаз одна відносно одної під час їх проходження по висоті масообмінного апарата. Виконання кожної ланки з двох ‹-подібних кільцевих елементів, зігнутих відносно горизонтальної забезпечують більш надійну взаємодію фаз, ніж у разі ‹-подібних кільцевих елементів, зігнутих відносно вертикальної осі, проте в останньому разі має місце зменшення гідравлічного опору, що чинить насадка проходженню оброблюваних фаз. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - насадка, елементи якої зігнуті відносно горизонтальної осі; на Фіг. 2 - вид А на Фіг. 1 (умовно показано лише один ряд елементів); на Фіг. 3 - насадка, елементи якої зігнуті відносно вертикальної осі; на Фіг. 4 - вид Б на Фіг. 3. Насадка масообмінного апарата у вигляді вертикального ланцюга, кожну ланку 1 якого виконано з двох ‹-подібних кільцевих елементів 2, зігнутих відносно горизонтальної (Фіг. 1, 2) або вертикальної (Фіг. 3, 4) осі. Насадка працює в такий спосіб. Сукупність пропонованих насадок щільно розміщують в масообмінному апараті (підвішують за верхні кінці), після чого в апарат подають оброблювані фази, які, проходячи крізь шар насадки, інтенсивно взаємодіють одна з одною. Завдяки зазначеній формі ланок 1 насадки унеможливлюється "проскакування" оброблюваних фаз одна відносно одної без їх взаємодії. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Насадка масообмінного апарата, що виконана у вигляді вертикального ланцюга, яка відрізняється тим, що кожну ланку ланцюга виконано з двох ‹-подібних кільцевих елементів, зігнутих відносно вертикальної або горизонтальної осі. 1 UA 80147 U 2 UA 80147 U 3 UA 80147 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
