Літаючий світловідбивач мігі

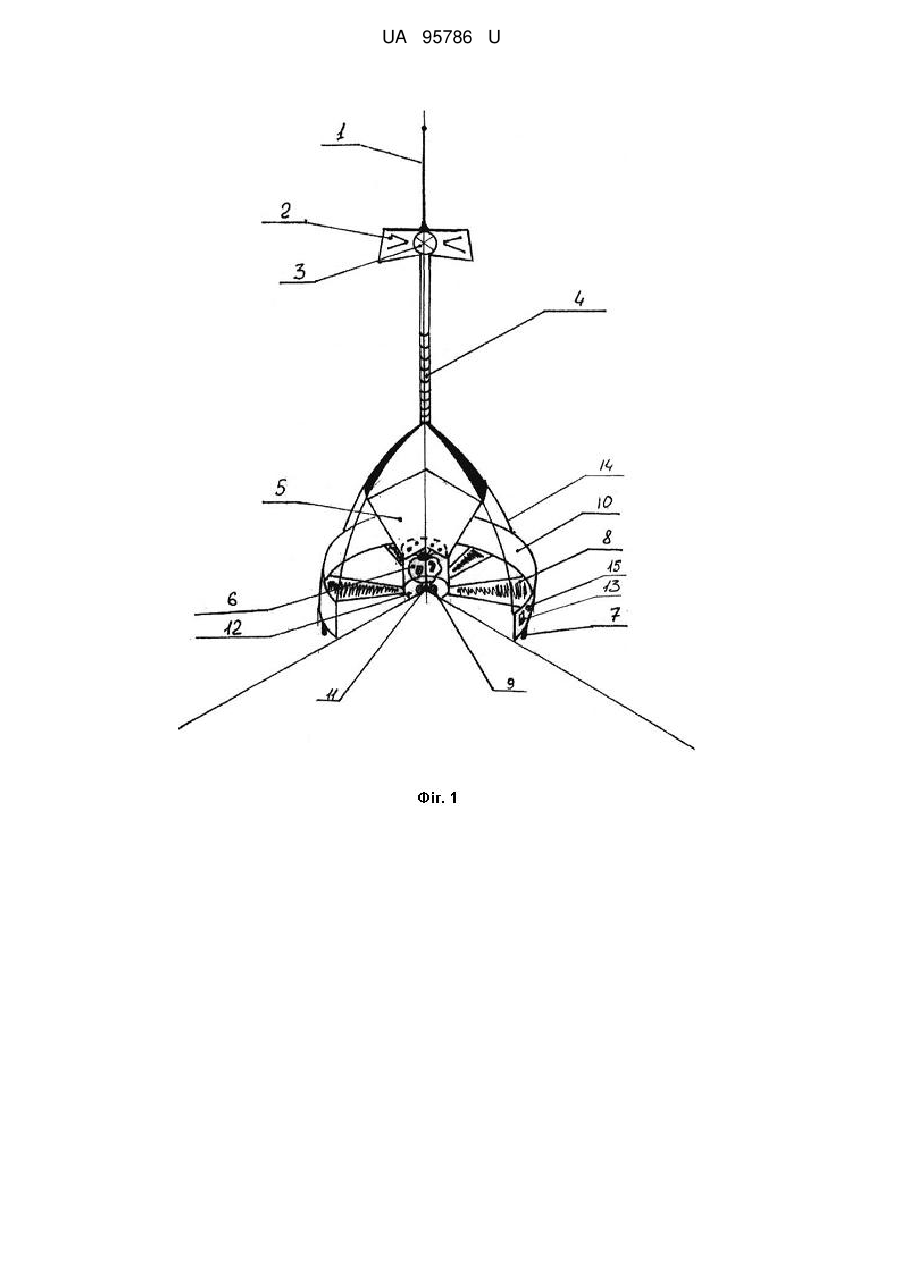

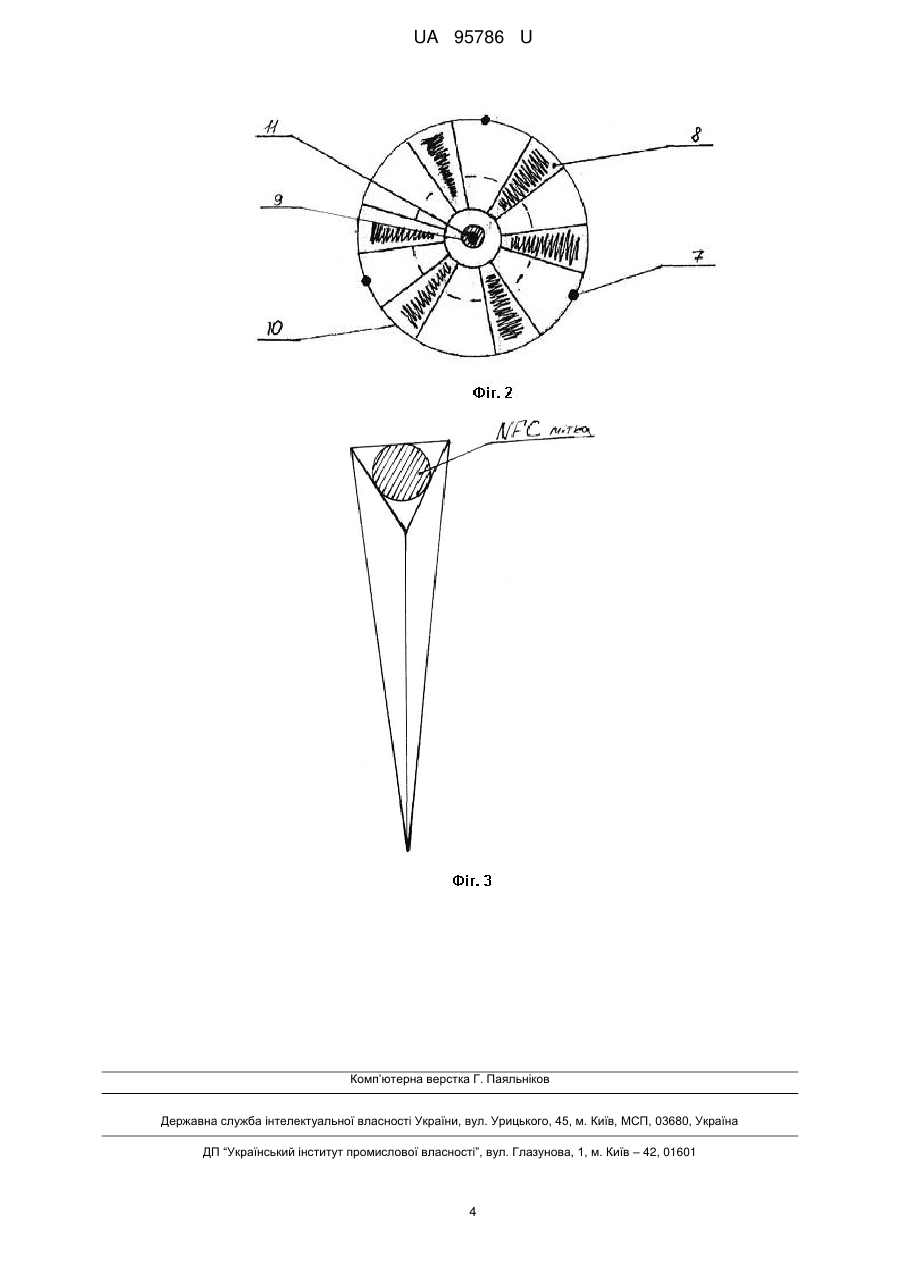

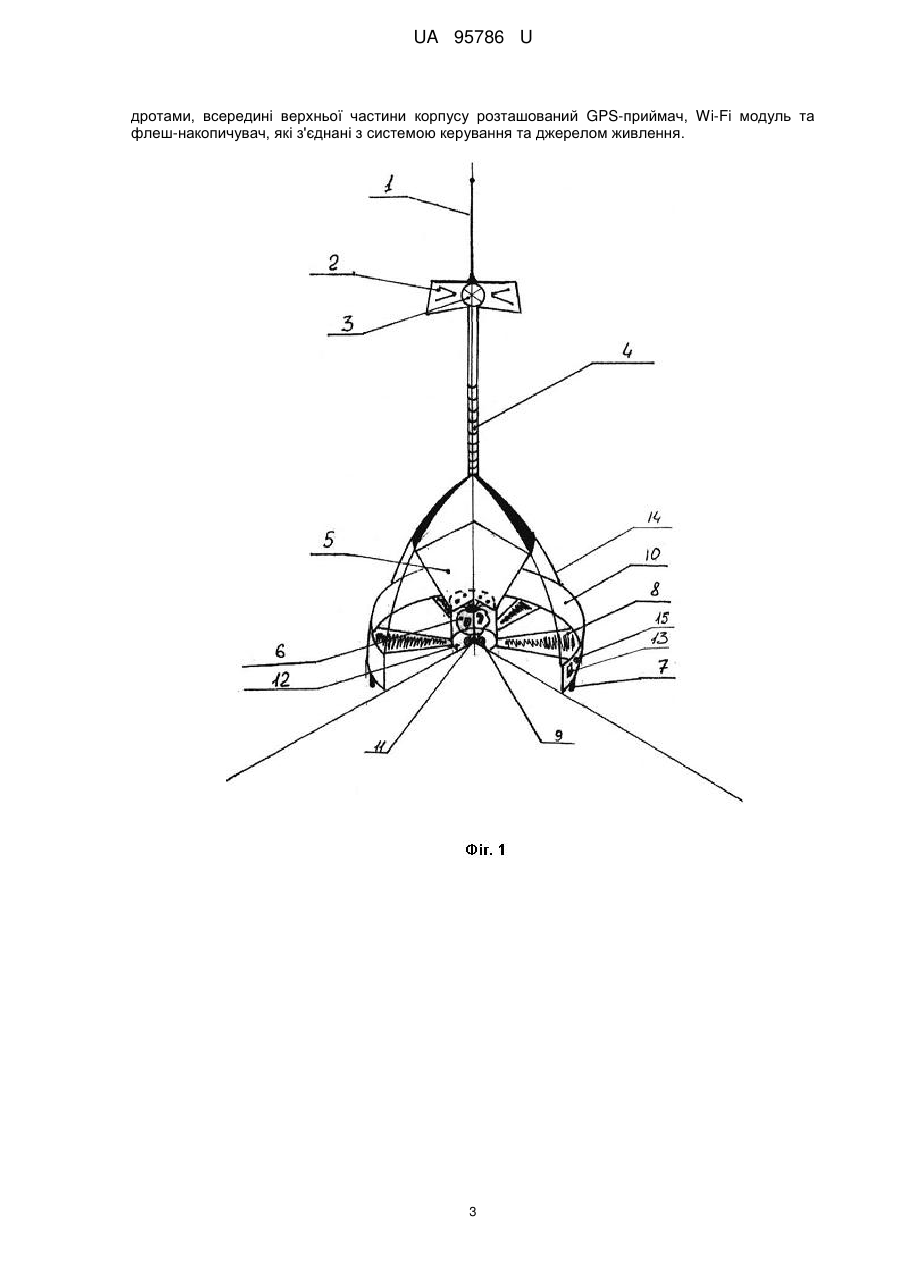

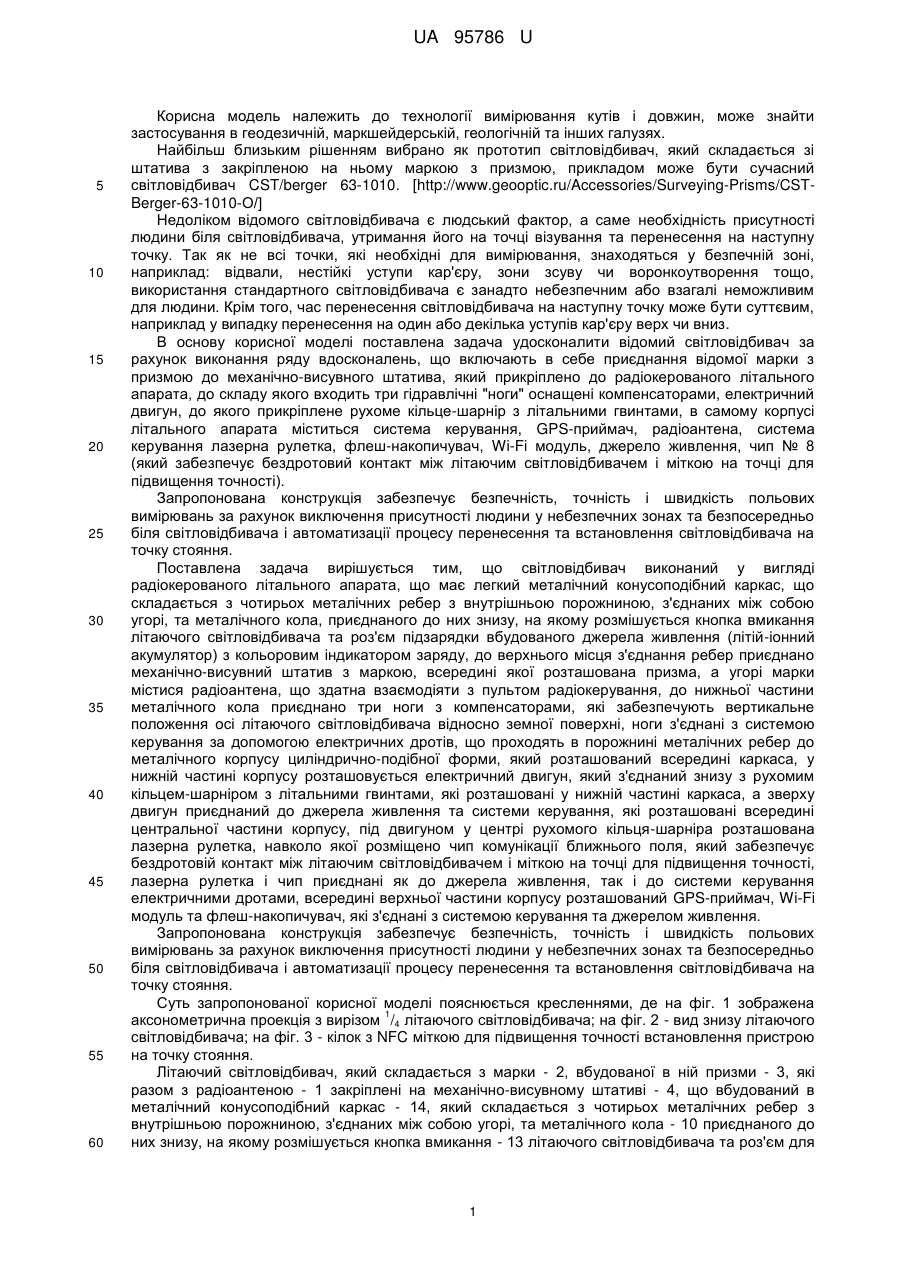

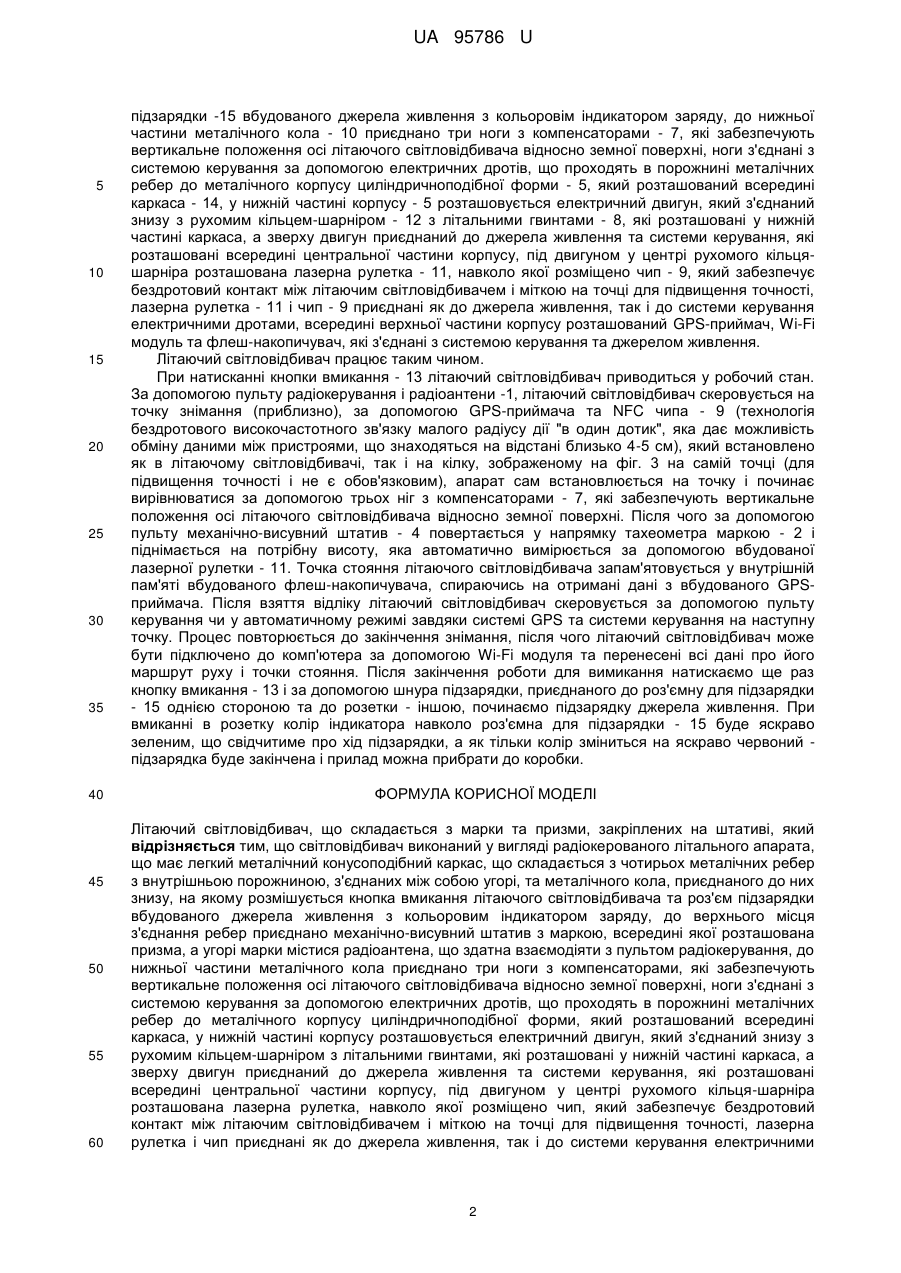

Реферат: Літаючий світловідбивач складається з марки та призми, закріплених на штативі. Світловідбивач виконаний у вигляді радіокерованого літального апарата, що має легкий металічний конусоподібний каркас, що складається з чотирьох металічних ребер з внутрішньою порожниною, з'єднаних між собою угорі, та металічного кола, приєднаного до них знизу, на якому розмішується кнопка вмикання літаючого світловідбивача та роз'єм підзарядки вбудованого джерела живлення з кольоровим індикатором заряду, до верхнього місця з'єднання ребер приєднано механічно-висувний штатив з маркою, всередині якої розташована призма, а угорі марки містися радіоантена, що здатна взаємодіяти з пультом радіокерування, до нижньої частини металічного кола приєднано три ноги з компенсаторами, ноги з'єднані з системою керування за допомогою електричних дротів, що проходять в порожнині металічних ребер до металічного корпусу циліндричноподібної форми, який розташований всередині каркаса, у нижній частині корпусу розташовується електричний двигун, який з'єднаний знизу з рухомим кільцем-шарніром з літальними гвинтами, які розташовані у нижній частині каркаса, а зверху двигун приєднаний до джерела живлення та системи керування, які розташовані всередині центральної частини корпусу, під двигуном у центрі рухомого кільця-шарніра розташована лазерна рулетка, навколо якої розміщено чип, який забезпечує бездротовий контакт між літаючим світловідбивачем і міткою на точці для підвищення точності, лазерна рулетка і чип приєднані як до джерела живлення, так і до системи керування електричними дротами, всередині верхньої частини корпусу розташований GPS-приймач, Wi-Fi модуль та флеш-накопичувач, які з'єднані з системою керування та джерелом живлення. UA 95786 U (54) ЛІТАЮЧИЙ СВІТЛОВІДБИВАЧ МІГІ UA 95786 U UA 95786 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до технології вимірювання кутів і довжин, може знайти застосування в геодезичній, маркшейдерській, геологічній та інших галузях. Найбільш близьким рішенням вибрано як прототип світловідбивач, який складається зі штатива з закріпленою на ньому маркою з призмою, прикладом може бути сучасний світловідбивач CST/berger 63-1010. [http://www.geooptic.ru/Accessories/Surveying-Prisms/CSTBerger-63-1010-О/] Недоліком відомого світловідбивача є людський фактор, а саме необхідність присутності людини біля світловідбивача, утримання його на точці візування та перенесення на наступну точку. Так як не всі точки, які необхідні для вимірювання, знаходяться у безпечній зоні, наприклад: відвали, нестійкі уступи кар'єру, зони зсуву чи воронкоутворення тощо, використання стандартного світловідбивача є занадто небезпечним або взагалі неможливим для людини. Крім того, час перенесення світловідбивача на наступну точку може бути суттєвим, наприклад у випадку перенесення на один або декілька уступів кар'єру верх чи вниз. В основу корисної моделі поставлена задача удосконалити відомий світловідбивач за рахунок виконання ряду вдосконалень, що включають в себе приєднання відомої марки з призмою до механічно-висувного штатива, який прикріплено до радіокерованого літального апарата, до складу якого входить три гідравлічні "ноги" оснащені компенсаторами, електричний двигун, до якого прикріплене рухоме кільце-шарнір з літальними гвинтами, в самому корпусі літального апарата міститься система керування, GPS-приймач, радіоантена, система керування лазерна рулетка, флеш-накопичувач, Wi-Fi модуль, джерело живлення, чип № 8 (який забезпечує бездротовий контакт між літаючим світловідбивачем і міткою на точці для підвищення точності). Запропонована конструкція забезпечує безпечність, точність і швидкість польових вимірювань за рахунок виключення присутності людини у небезпечних зонах та безпосередньо біля світловідбивача і автоматизації процесу перенесення та встановлення світловідбивача на точку стояння. Поставлена задача вирішується тим, що світловідбивач виконаний у вигляді радіокерованого літального апарата, що має легкий металічний конусоподібний каркас, що складається з чотирьох металічних ребер з внутрішньою порожниною, з'єднаних між собою угорі, та металічного кола, приєднаного до них знизу, на якому розмішується кнопка вмикання літаючого світловідбивача та роз'єм підзарядки вбудованого джерела живлення (літій-іонний акумулятор) з кольоровим індикатором заряду, до верхнього місця з'єднання ребер приєднано механічно-висувний штатив з маркою, всередині якої розташована призма, а угорі марки містися радіоантена, що здатна взаємодіяти з пультом радіокерування, до нижньої частини металічного кола приєднано три ноги з компенсаторами, які забезпечують вертикальне положення осі літаючого світловідбивача відносно земної поверхні, ноги з'єднані з системою керування за допомогою електричних дротів, що проходять в порожнині металічних ребер до металічного корпусу циліндрично-подібної форми, який розташований всередині каркаса, у нижній частині корпусу розташовується електричний двигун, який з'єднаний знизу з рухомим кільцем-шарніром з літальними гвинтами, які розташовані у нижній частині каркаса, а зверху двигун приєднаний до джерела живлення та системи керування, які розташовані всередині центральної частини корпусу, під двигуном у центрі рухомого кільця-шарніра розташована лазерна рулетка, навколо якої розміщено чип комунікації ближнього поля, який забезпечує бездротовій контакт між літаючим світловідбивачем і міткою на точці для підвищення точності, лазерна рулетка і чип приєднані як до джерела живлення, так і до системи керування електричними дротами, всередині верхньої частини корпусу розташований GPS-приймач, Wi-Fi модуль та флеш-накопичувач, які з'єднані з системою керування та джерелом живлення. Запропонована конструкція забезпечує безпечність, точність і швидкість польових вимірювань за рахунок виключення присутності людини у небезпечних зонах та безпосередньо біля світловідбивача і автоматизації процесу перенесення та встановлення світловідбивача на точку стояння. Суть запропонованої корисної моделі пояснюється кресленнями, де на фіг. 1 зображена 1 аксонометрична проекція з вирізом /4 літаючого світловідбивача; на фіг. 2 - вид знизу літаючого світловідбивача; на фіг. 3 - кілок з NFC міткою для підвищення точності встановлення пристрою на точку стояння. Літаючий світловідбивач, який складається з марки - 2, вбудованої в ній призми - 3, які разом з радіоантеною - 1 закріплені на механічно-висувному штативі - 4, що вбудований в металічний конусоподібний каркас - 14, який складається з чотирьох металічних ребер з внутрішньою порожниною, з'єднаних між собою угорі, та металічного кола - 10 приєднаного до них знизу, на якому розмішується кнопка вмикання - 13 літаючого світловідбивача та роз'єм для 1 UA 95786 U 5 10 15 20 25 30 35 40 45 50 55 60 підзарядки -15 вбудованого джерела живлення з кольоровім індикатором заряду, до нижньої частини металічного кола - 10 приєднано три ноги з компенсаторами - 7, які забезпечують вертикальне положення осі літаючого світловідбивача відносно земної поверхні, ноги з'єднані з системою керування за допомогою електричних дротів, що проходять в порожнині металічних ребер до металічного корпусу циліндричноподібної форми - 5, який розташований всередині каркаса - 14, у нижній частині корпусу - 5 розташовується електричний двигун, який з'єднаний знизу з рухомим кільцем-шарніром - 12 з літальними гвинтами - 8, які розташовані у нижній частині каркаса, а зверху двигун приєднаний до джерела живлення та системи керування, які розташовані всередині центральної частини корпусу, під двигуном у центрі рухомого кільцяшарніра розташована лазерна рулетка - 11, навколо якої розміщено чип - 9, який забезпечує бездротовий контакт між літаючим світловідбивачем і міткою на точці для підвищення точності, лазерна рулетка - 11 і чип - 9 приєднані як до джерела живлення, так і до системи керування електричними дротами, всередині верхньої частини корпусу розташований GPS-приймач, Wi-Fi модуль та флеш-накопичувач, які з'єднані з системою керування та джерелом живлення. Літаючий світловідбивач працює таким чином. При натисканні кнопки вмикання - 13 літаючий світловідбивач приводиться у робочий стан. За допомогою пульту радіокерування і радіоантени -1, літаючий світловідбивач скеровується на точку знімання (приблизно), за допомогою GPS-приймача та NFC чипа - 9 (технологія бездротового високочастотного зв'язку малого радіусу дії "в один дотик", яка дає можливість обміну даними між пристроями, що знаходяться на відстані близько 4-5 см), який встановлено як в літаючому світловідбивачі, так і на кілку, зображеному на фіг. 3 на самій точці (для підвищення точності і не є обов'язковим), апарат сам встановлюється на точку і починає вирівнюватися за допомогою трьох ніг з компенсаторами - 7, які забезпечують вертикальне положення осі літаючого світловідбивача відносно земної поверхні. Після чого за допомогою пульту механічно-висувний штатив - 4 повертається у напрямку тахеометра маркою - 2 і піднімається на потрібну висоту, яка автоматично вимірюється за допомогою вбудованої лазерної рулетки - 11. Точка стояння літаючого світловідбивача запам'ятовується у внутрішній пам'яті вбудованого флеш-накопичувача, спираючись на отримані дані з вбудованого GPSприймача. Після взяття відліку літаючий світловідбивач скеровується за допомогою пульту керування чи у автоматичному режимі завдяки системі GPS та системи керування на наступну точку. Процес повторюється до закінчення знімання, після чого літаючий світловідбивач може бути підключено до комп'ютера за допомогою Wi-Fi модуля та перенесені всі дані про його маршрут руху і точки стояння. Після закінчення роботи для вимикання натискаємо ще раз кнопку вмикання - 13 і за допомогою шнура підзарядки, приєднаного до роз'ємну для підзарядки - 15 однією стороною та до розетки - іншою, починаємо підзарядку джерела живлення. При вмиканні в розетку колір індикатора навколо роз'ємна для підзарядки - 15 буде яскраво зеленим, що свідчитиме про хід підзарядки, а як тільки колір зміниться на яскраво червоний підзарядка буде закінчена і прилад можна прибрати до коробки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Літаючий світловідбивач, що складається з марки та призми, закріплених на штативі, який відрізняється тим, що світловідбивач виконаний у вигляді радіокерованого літального апарата, що має легкий металічний конусоподібний каркас, що складається з чотирьох металічних ребер з внутрішньою порожниною, з'єднаних між собою угорі, та металічного кола, приєднаного до них знизу, на якому розмішується кнопка вмикання літаючого світловідбивача та роз'єм підзарядки вбудованого джерела живлення з кольоровим індикатором заряду, до верхнього місця з'єднання ребер приєднано механічно-висувний штатив з маркою, всередині якої розташована призма, а угорі марки містися радіоантена, що здатна взаємодіяти з пультом радіокерування, до нижньої частини металічного кола приєднано три ноги з компенсаторами, які забезпечують вертикальне положення осі літаючого світловідбивача відносно земної поверхні, ноги з'єднані з системою керування за допомогою електричних дротів, що проходять в порожнині металічних ребер до металічного корпусу циліндричноподібної форми, який розташований всередині каркаса, у нижній частині корпусу розташовується електричний двигун, який з'єднаний знизу з рухомим кільцем-шарніром з літальними гвинтами, які розташовані у нижній частині каркаса, а зверху двигун приєднаний до джерела живлення та системи керування, які розташовані всередині центральної частини корпусу, під двигуном у центрі рухомого кільця-шарніра розташована лазерна рулетка, навколо якої розміщено чип, який забезпечує бездротовий контакт між літаючим світловідбивачем і міткою на точці для підвищення точності, лазерна рулетка і чип приєднані як до джерела живлення, так і до системи керування електричними 2 UA 95786 U дротами, всередині верхньої частини корпусу розташований GPS-приймач, Wi-Fi модуль та флеш-накопичувач, які з'єднані з системою керування та джерелом живлення. 3 UA 95786 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
