Вітрильне озброєння “літаючий ангел”

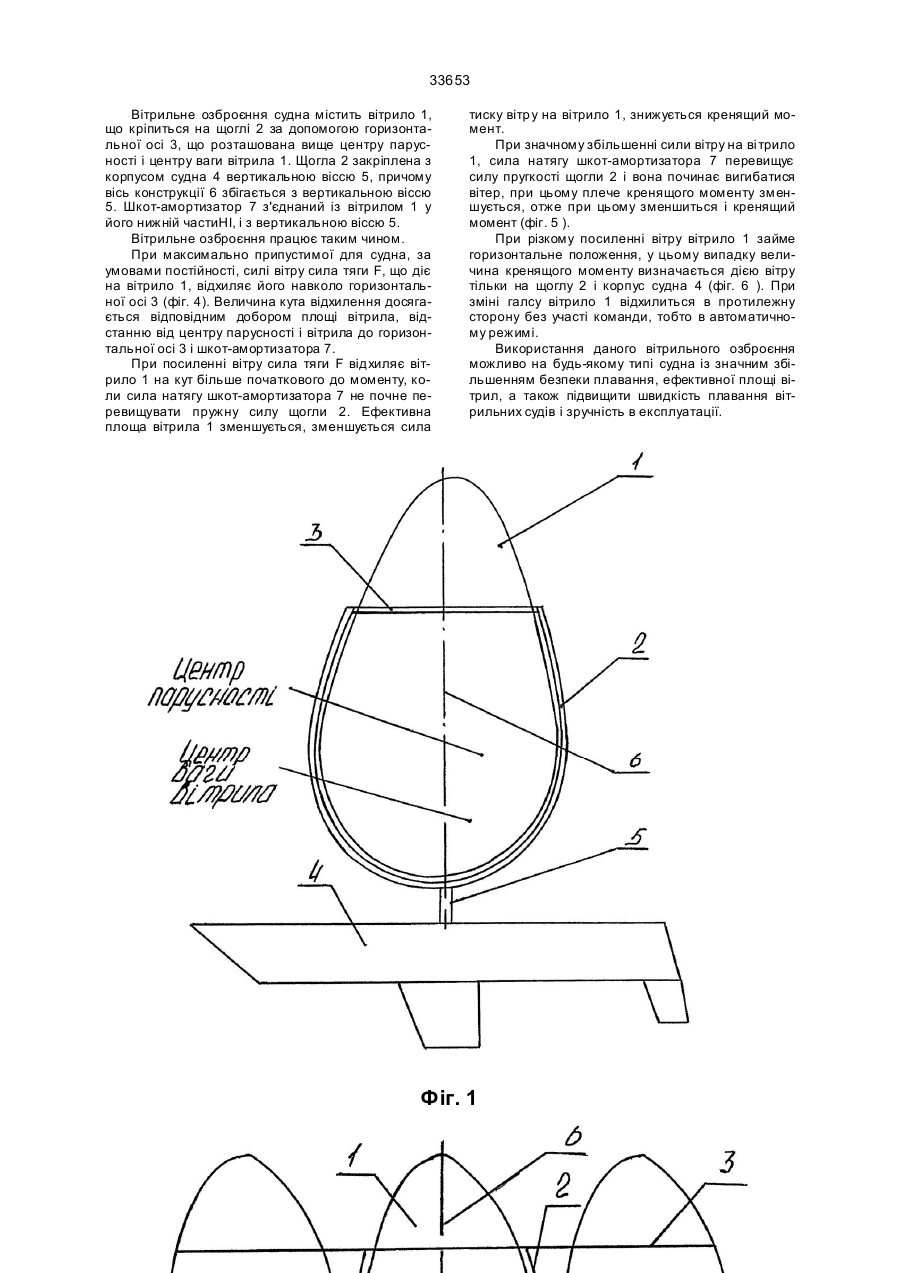

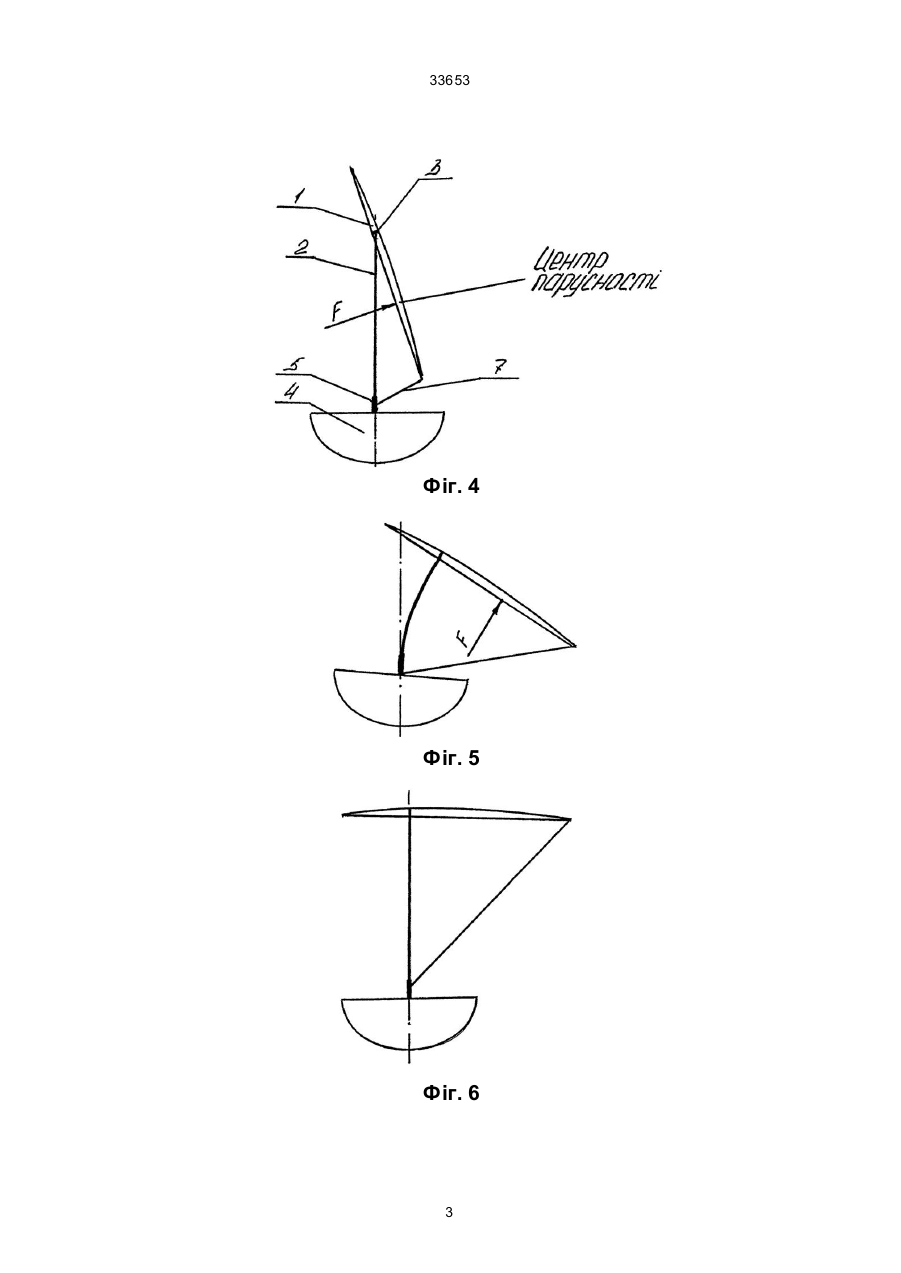

Вітрильне озброєння містить щоглу і встановлене на ній вітрило з можливістю повороту навколо горизонтальної осі, що розташована вище центру парусності і центру ваги вітрила, відрізняється тим, що вітрило виконане овальної, овойдної або багатокутної форми, а щогла повторює контур вітрила і виконана поворотною з можливістю вигину на вітер, причому вісь конструкції проходить через вертикальну вісь кріплення щогли із судном, а горизонтальна вісь закріплена у верхній частині щогли з можливістю кріплення на ній додаткових виносних вітрил. (19) (21) 99031560 (22) 22.03.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Циганов Микола Васильович, Циганов Вадим Миколайович, Циганова Анастасія Миколаївна, Циганова Лілія Миколаївна (73) Циганов Микола Васильович, Циганов Вадим Миколайович, Циганова Анастасія Миколаївна, Циганова Лілія Миколаївна 33653 Вітрильне озброєння судна містить вітрило 1, що кріпиться на щоглі 2 за допомогою горизонтальної осі 3, що розташована вище центру парусності і центру ваги вітрила 1. Щогла 2 закріплена з корпусом судна 4 вертикальною віссю 5, причому вісь конструкції 6 збігається з вертикальною віссю 5. Шкот-амортизатор 7 з'єднаний із вітрилом 1 у його нижній частиНІ, і з вертикальною віссю 5. Вітрильне озброєння працює таким чином. При максимально припустимої для судна, за умовами постійності, силі вітру сила тяги F, що діє на вітрило 1, відхиляє його навколо горизонтальної осі 3 (фіг. 4). Величина кута відхилення досягається відповідним добором площі вітрила, відстанню від центру парусності і вітрила до горизонтальної осі 3 і шкот-амортизатора 7. При посиленні вітру сила тяги F відхиляє вітрило 1 на кут більше початкового до моменту, коли сила натягу шкот-амортизатора 7 не почне перевищувати пружну силу щогли 2. Ефективна площа вітрила 1 зменшується, зменшується сила тиску вітр у на вітрило 1, знижується кренящий момент. При значному збільшенні сили вітру на ві трило 1, сила натягу шкот-амортизатора 7 перевищує силу пругкості щогли 2 і вона починає вигибатися вітер, при цьому плече кренящого моменту зменшується, отже при цьому зменшиться і кренящий момент (фіг. 5 ). При різкому посиленні вітру вітрило 1 займе горизонтальне положення, у цьому випадку величина кренящого моменту визначається дією вітру тільки на щоглу 2 і корпус судна 4 (фіг. 6 ). При зміні галсу вітрило 1 відхилиться в протилежну сторону без участі команди, тобто в автоматичному режимі. Використання даного вітрильного озброєння можливо на будь-якому типі судна із значним збільшенням безпеки плавання, ефективної площі вітрил, а також підвищити швидкість плавання вітрильних судів і зручність в експлуатації. Фіг. 1 2 33653 Фіг. 4 Фіг. 5 Фіг. 6 3 33653 4 33653 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
