Спосіб визначення зони розпилення для імпульсних засобів вибухопожежного захисту

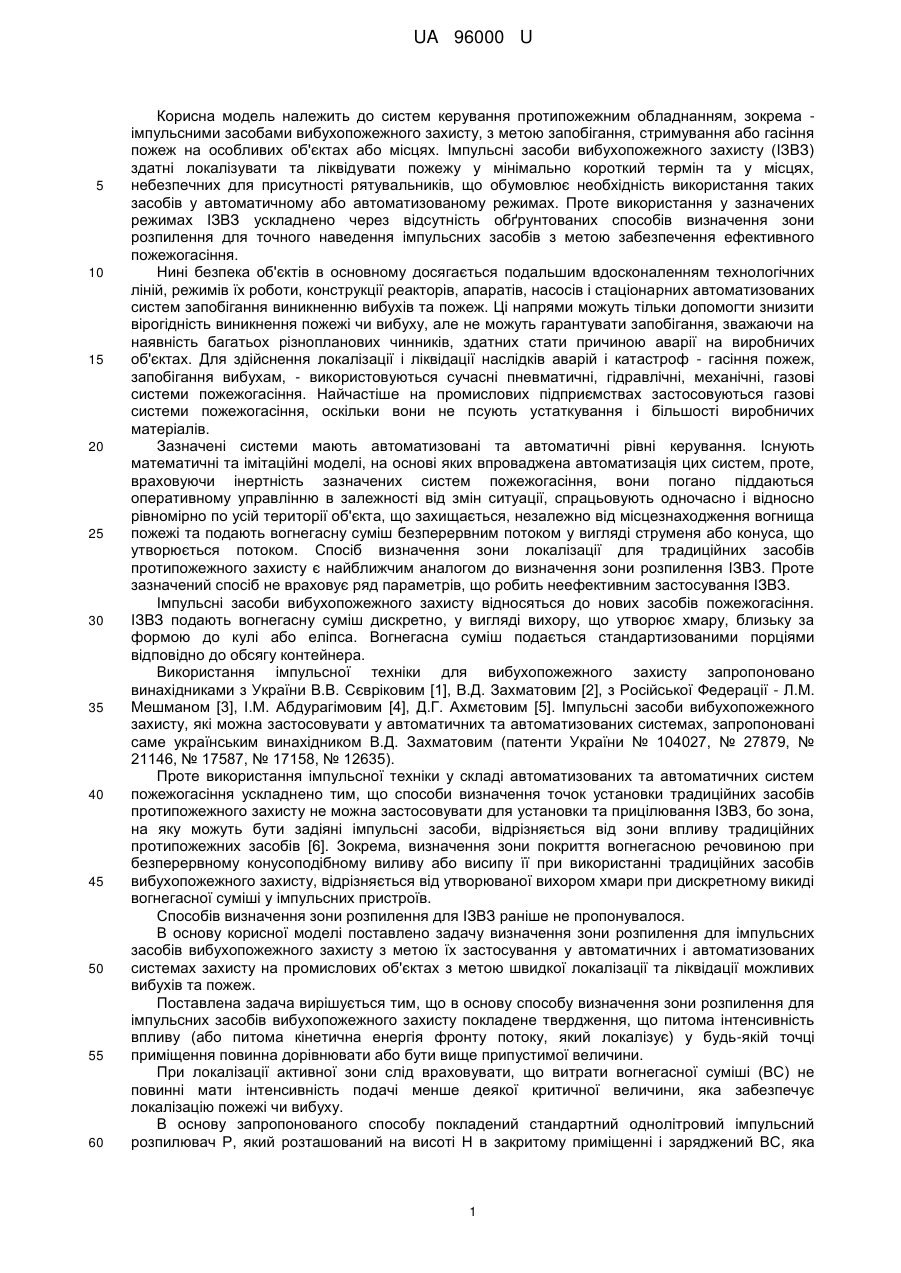

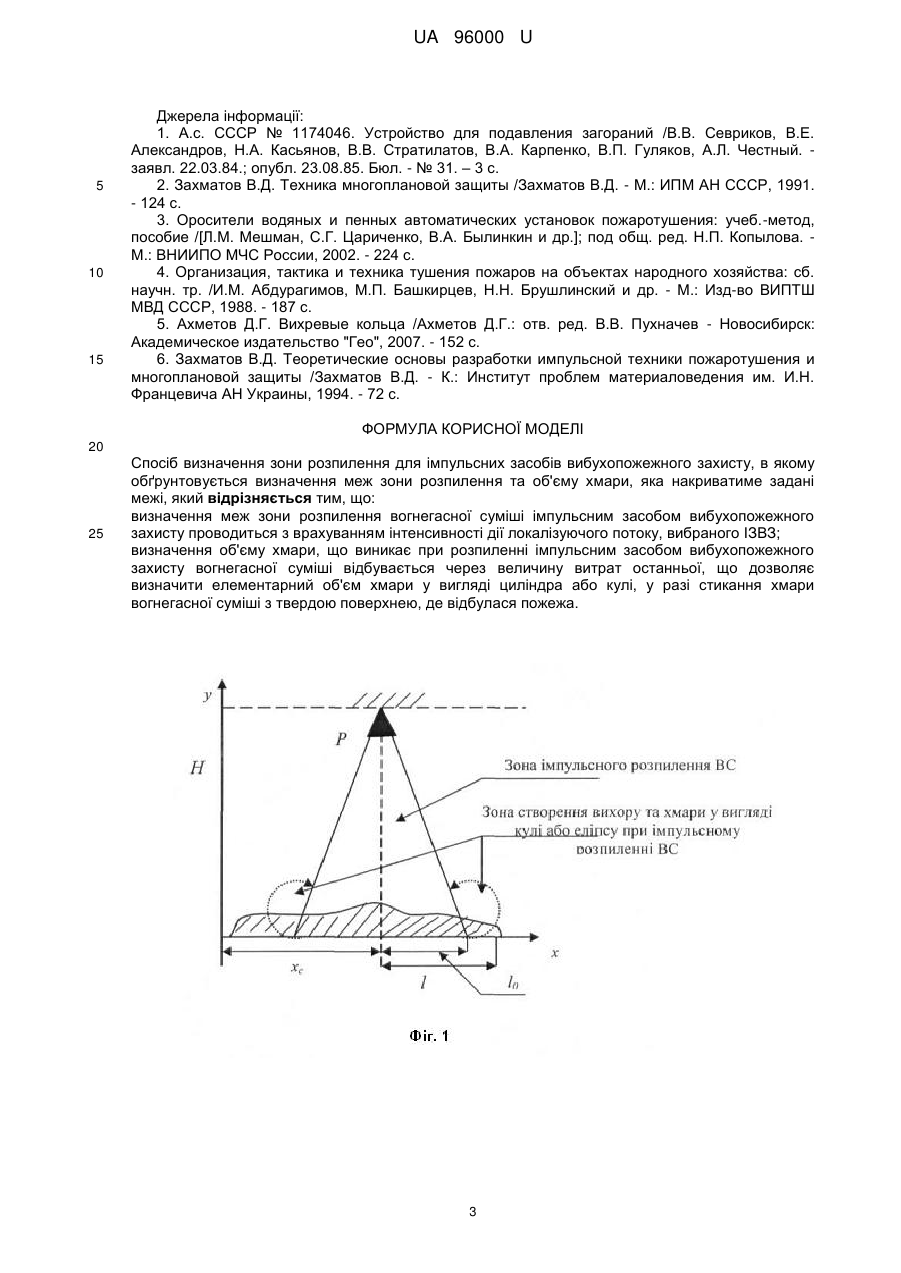

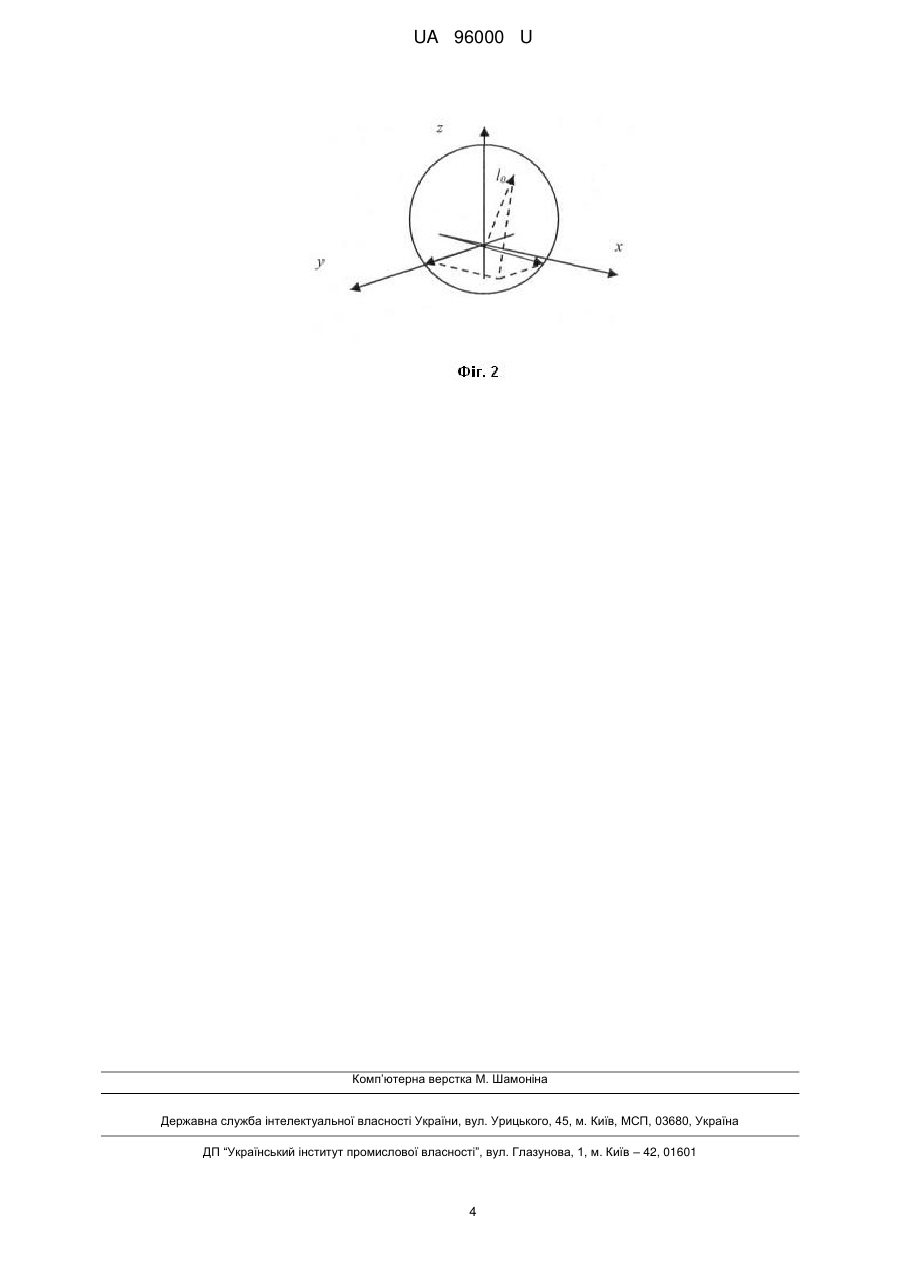

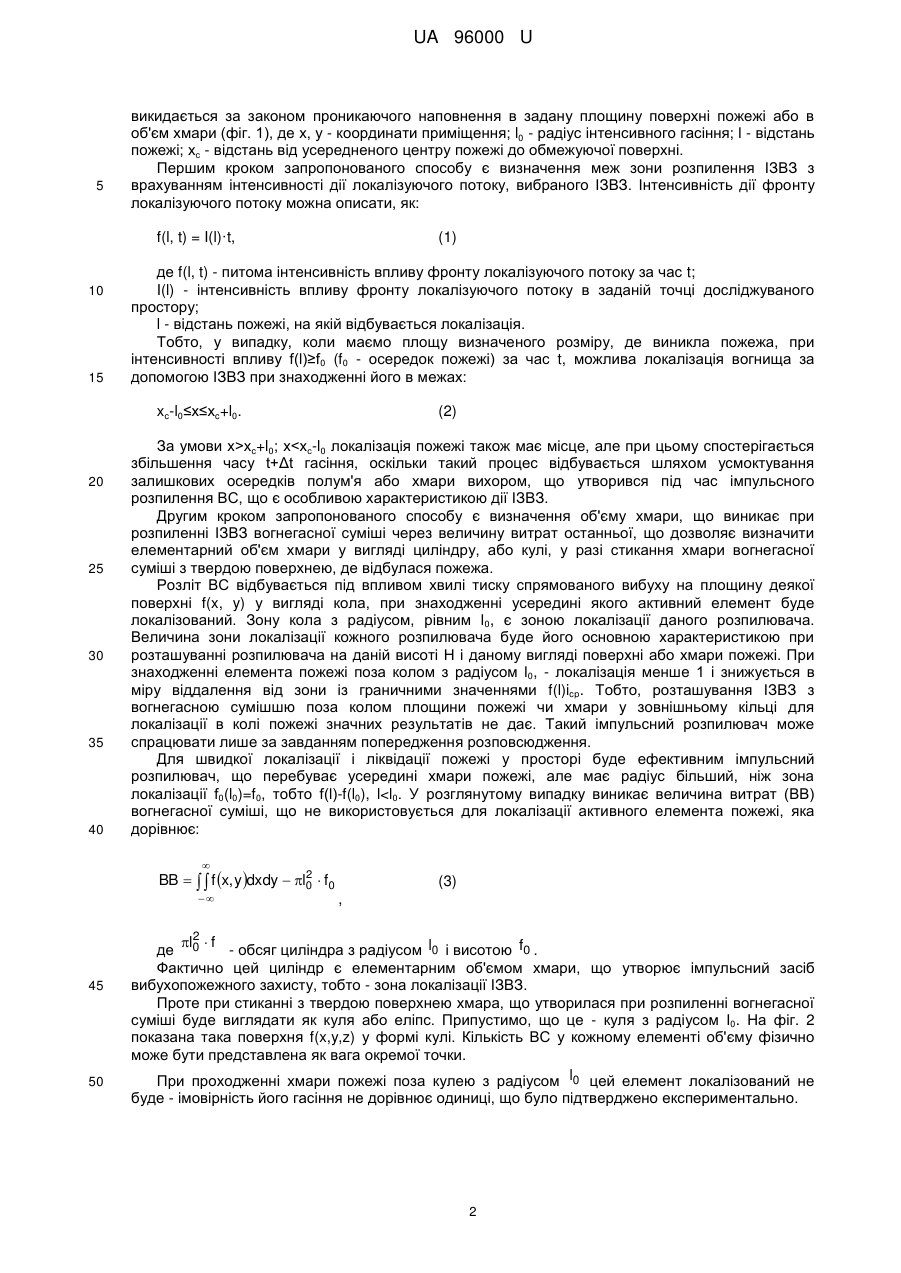

Реферат: UA 96000 U UA 96000 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до систем керування протипожежним обладнанням, зокрема імпульсними засобами вибухопожежного захисту, з метою запобігання, стримування або гасіння пожеж на особливих об'єктах або місцях. Імпульсні засоби вибухопожежного захисту (ІЗВЗ) здатні локалізувати та ліквідувати пожежу у мінімально короткий термін та у місцях, небезпечних для присутності рятувальників, що обумовлює необхідність використання таких засобів у автоматичному або автоматизованому режимах. Проте використання у зазначених режимах ІЗВЗ ускладнено через відсутність обґрунтованих способів визначення зони розпилення для точного наведення імпульсних засобів з метою забезпечення ефективного пожежогасіння. Нині безпека об'єктів в основному досягається подальшим вдосконаленням технологічних ліній, режимів їх роботи, конструкції реакторів, апаратів, насосів і стаціонарних автоматизованих систем запобігання виникненню вибухів та пожеж. Ці напрями можуть тільки допомогти знизити вірогідність виникнення пожежі чи вибуху, але не можуть гарантувати запобігання, зважаючи на наявність багатьох різнопланових чинників, здатних стати причиною аварії на виробничих об'єктах. Для здійснення локалізації і ліквідації наслідків аварій і катастроф - гасіння пожеж, запобігання вибухам, - використовуються сучасні пневматичні, гідравлічні, механічні, газові системи пожежогасіння. Найчастіше на промислових підприємствах застосовуються газові системи пожежогасіння, оскільки вони не псують устаткування і більшості виробничих матеріалів. Зазначені системи мають автоматизовані та автоматичні рівні керування. Існують математичні та імітаційні моделі, на основі яких впроваджена автоматизація цих систем, проте, враховуючи інертність зазначених систем пожежогасіння, вони погано піддаються оперативному управлінню в залежності від змін ситуації, спрацьовують одночасно і відносно рівномірно по усій території об'єкта, що захищається, незалежно від місцезнаходження вогнища пожежі та подають вогнегасну суміш безперервним потоком у вигляді струменя або конуса, що утворюється потоком. Спосіб визначення зони локалізації для традиційних засобів протипожежного захисту є найближчим аналогом до визначення зони розпилення ІЗВЗ. Проте зазначений спосіб не враховує ряд параметрів, що робить неефективним застосування ІЗВЗ. Імпульсні засоби вибухопожежного захисту відносяться до нових засобів пожежогасіння. ІЗВЗ подають вогнегасну суміш дискретно, у вигляді вихору, що утворює хмару, близьку за формою до кулі або еліпса. Вогнегасна суміш подається стандартизованими порціями відповідно до обсягу контейнера. Використання імпульсної техніки для вибухопожежного захисту запропоновано винахідниками з України В.В. Сєвріковим [1], В.Д. Захматовим [2], з Російської Федерації - Л.М. Мешманом [3], І.М. Абдурагімовим [4], Д.Г. Ахмєтовим [5]. Імпульсні засоби вибухопожежного захисту, які можна застосовувати у автоматичних та автоматизованих системах, запропоновані саме українським винахідником В.Д. Захматовим (патенти України № 104027, № 27879, № 21146, № 17587, № 17158, № 12635). Проте використання імпульсної техніки у складі автоматизованих та автоматичних систем пожежогасіння ускладнено тим, що способи визначення точок установки традиційних засобів протипожежного захисту не можна застосовувати для установки та прицілювання ІЗВЗ, бо зона, на яку можуть бути задіяні імпульсні засоби, відрізняється від зони впливу традиційних протипожежних засобів [6]. Зокрема, визначення зони покриття вогнегасною речовиною при безперервному конусоподібному виливу або висипу її при використанні традиційних засобів вибухопожежного захисту, відрізняється від утворюваної вихором хмари при дискретному викиді вогнегасної суміші у імпульсних пристроїв. Способів визначення зони розпилення для ІЗВЗ раніше не пропонувалося. В основу корисної моделі поставлено задачу визначення зони розпилення для імпульсних засобів вибухопожежного захисту з метою їх застосування у автоматичних і автоматизованих системах захисту на промислових об'єктах з метою швидкої локалізації та ліквідації можливих вибухів та пожеж. Поставлена задача вирішується тим, що в основу способу визначення зони розпилення для імпульсних засобів вибухопожежного захисту покладене твердження, що питома інтенсивність впливу (або питома кінетична енергія фронту потоку, який локалізує) у будь-якій точці приміщення повинна дорівнювати або бути вище припустимої величини. При локалізації активної зони слід враховувати, що витрати вогнегасної суміші (ВС) не повинні мати інтенсивність подачі менше деякої критичної величини, яка забезпечує локалізацію пожежі чи вибуху. В основу запропонованого способу покладений стандартний однолітровий імпульсний розпилювач Р, який розташований на висоті Н в закритому приміщенні і заряджений ВС, яка 1 UA 96000 U 5 викидається за законом проникаючого наповнення в задану площину поверхні пожежі або в об'єм хмари (фіг. 1), де х, у - координати приміщення; l0 - радіус інтенсивного гасіння; l - відстань пожежі; хс - відстань від усередненого центру пожежі до обмежуючої поверхні. Першим кроком запропонованого способу є визначення меж зони розпилення ІЗВЗ з врахуванням інтенсивності дії локалізуючого потоку, вибраного ІЗВЗ. Інтенсивність дії фронту локалізуючого потоку можна описати, як: f(l, t) = I(l)·t, 10 15 (1) де f(l, t) - питома інтенсивність впливу фронту локалізуючого потоку за час t; I(l) - інтенсивність впливу фронту локалізуючого потоку в заданій точці досліджуваного простору; l - відстань пожежі, на якій відбувається локалізація. Тобто, у випадку, коли маємо площу визначеного розміру, де виникла пожежа, при інтенсивності впливу f(l)≥f0 (f0 - осередок пожежі) за час t, можлива локалізація вогнища за допомогою ІЗВЗ при знаходженні його в межах: xc-l0≤x≤xc+l0. 20 25 30 35 40 (2) За умови х>хc+l0; х
