Тканина з утоковим дротом

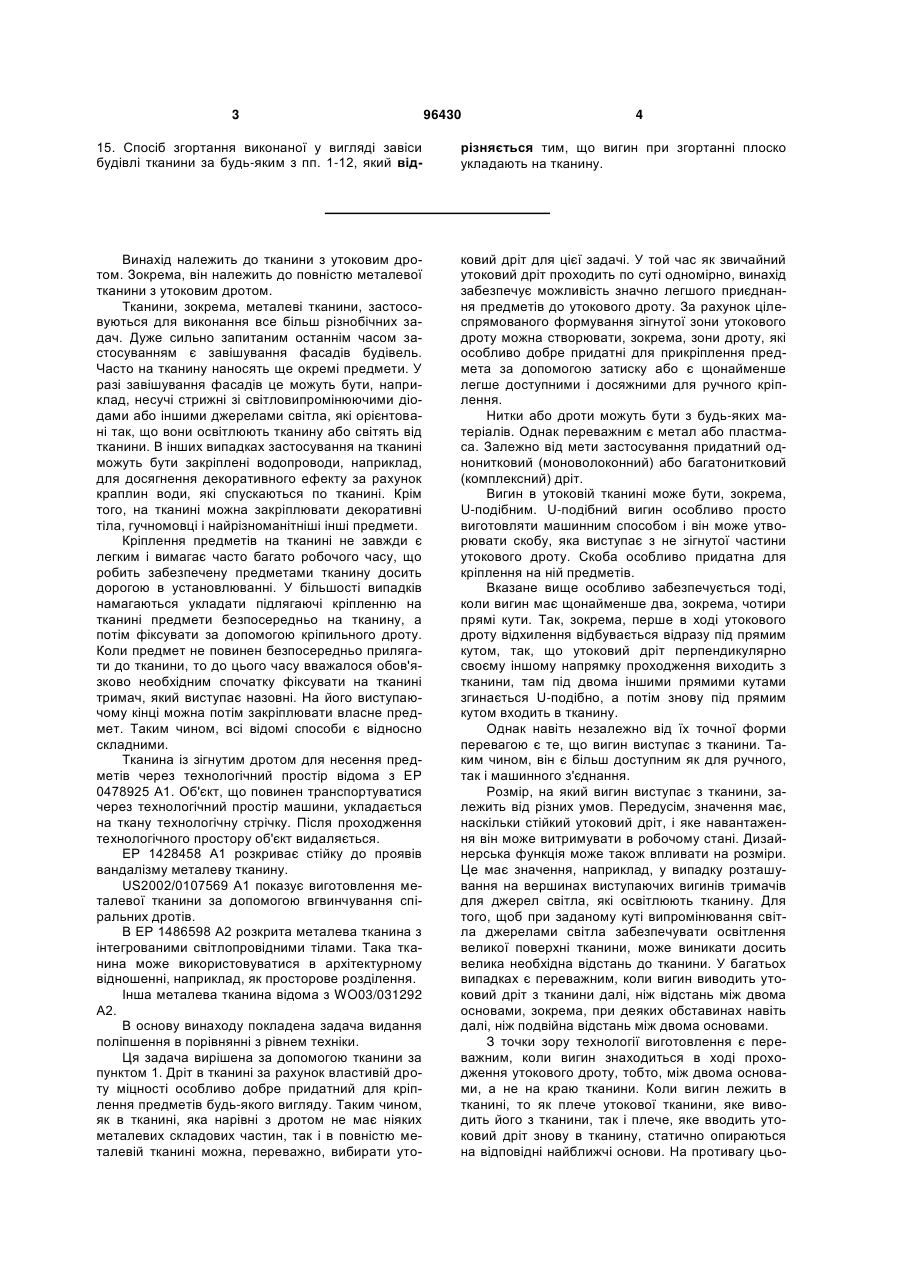

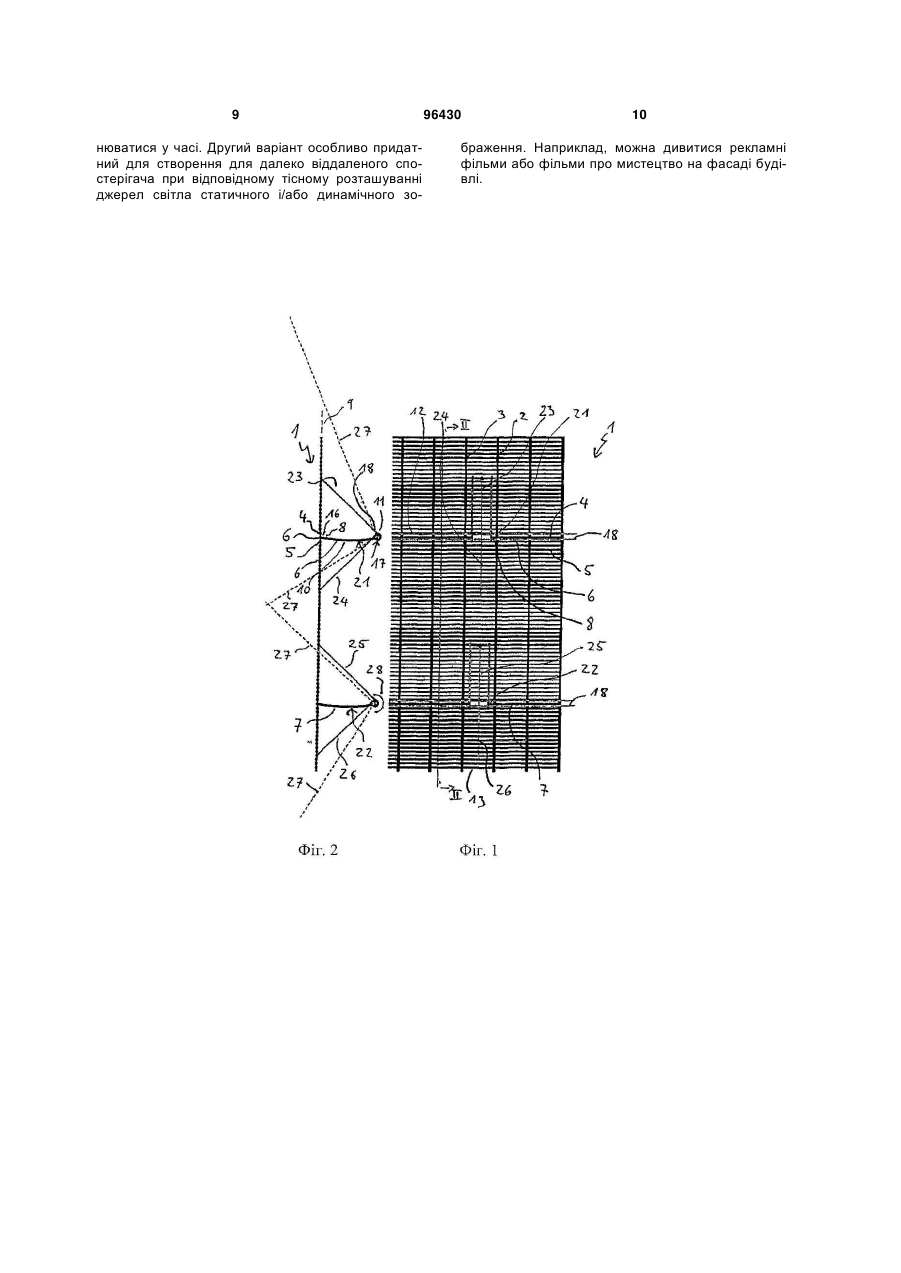

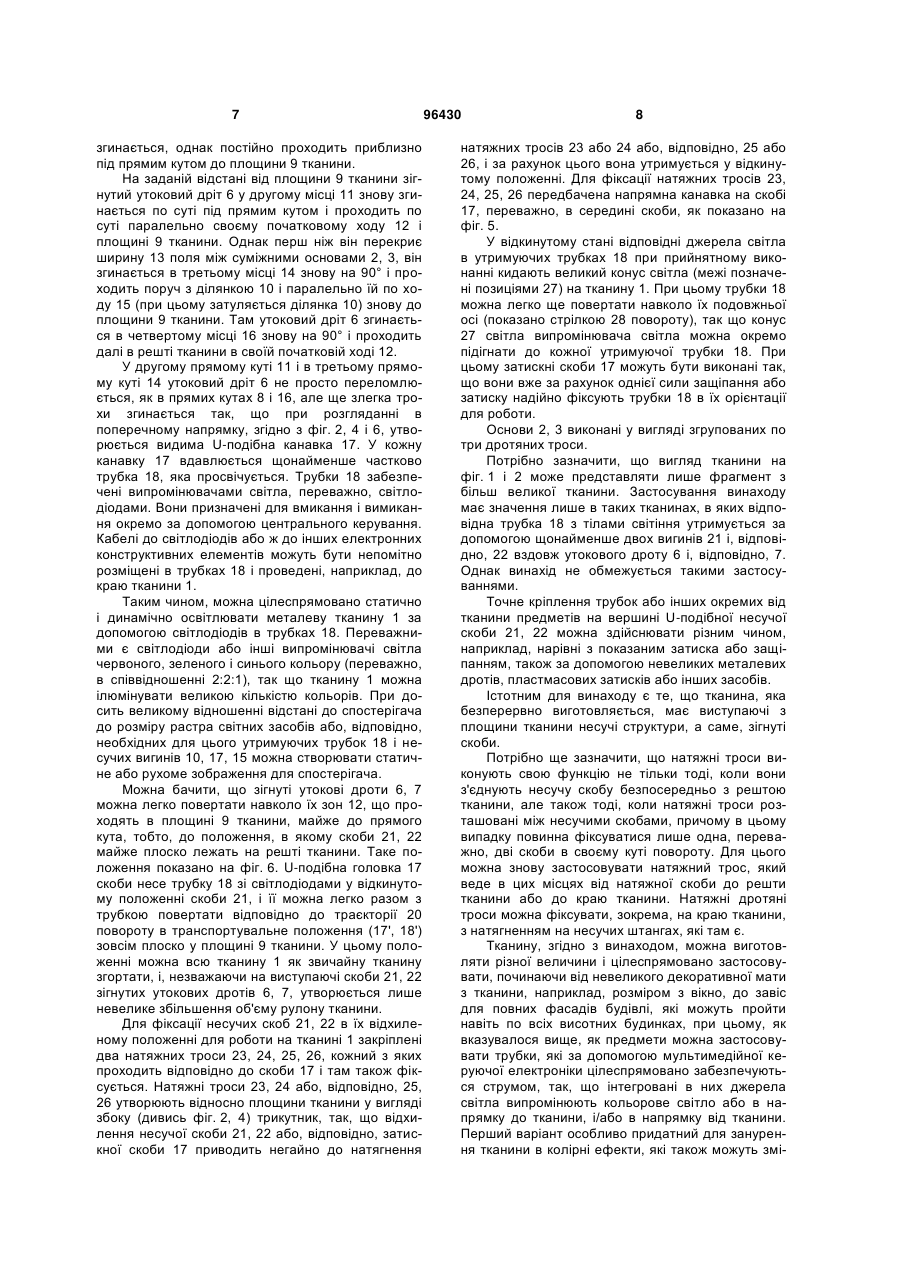

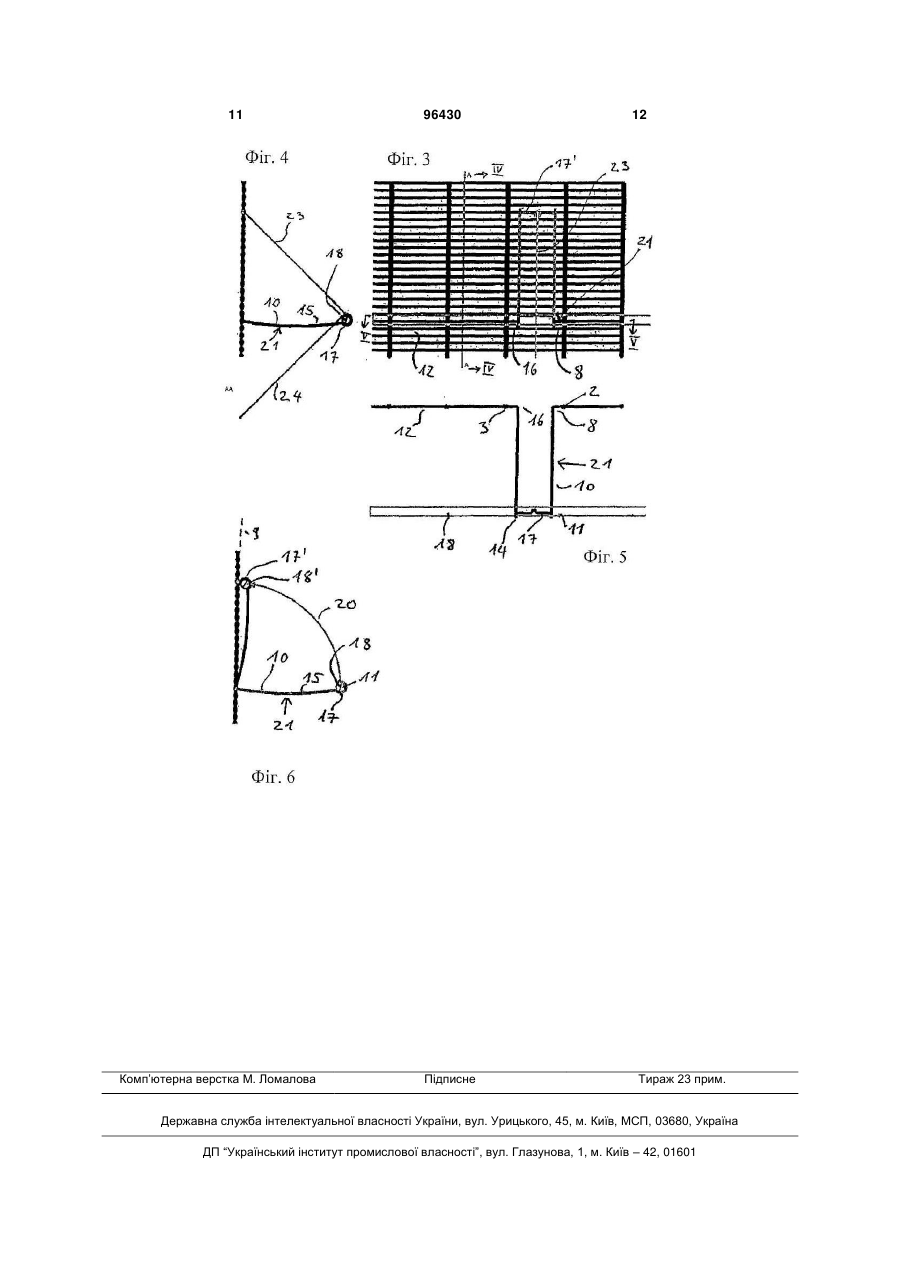

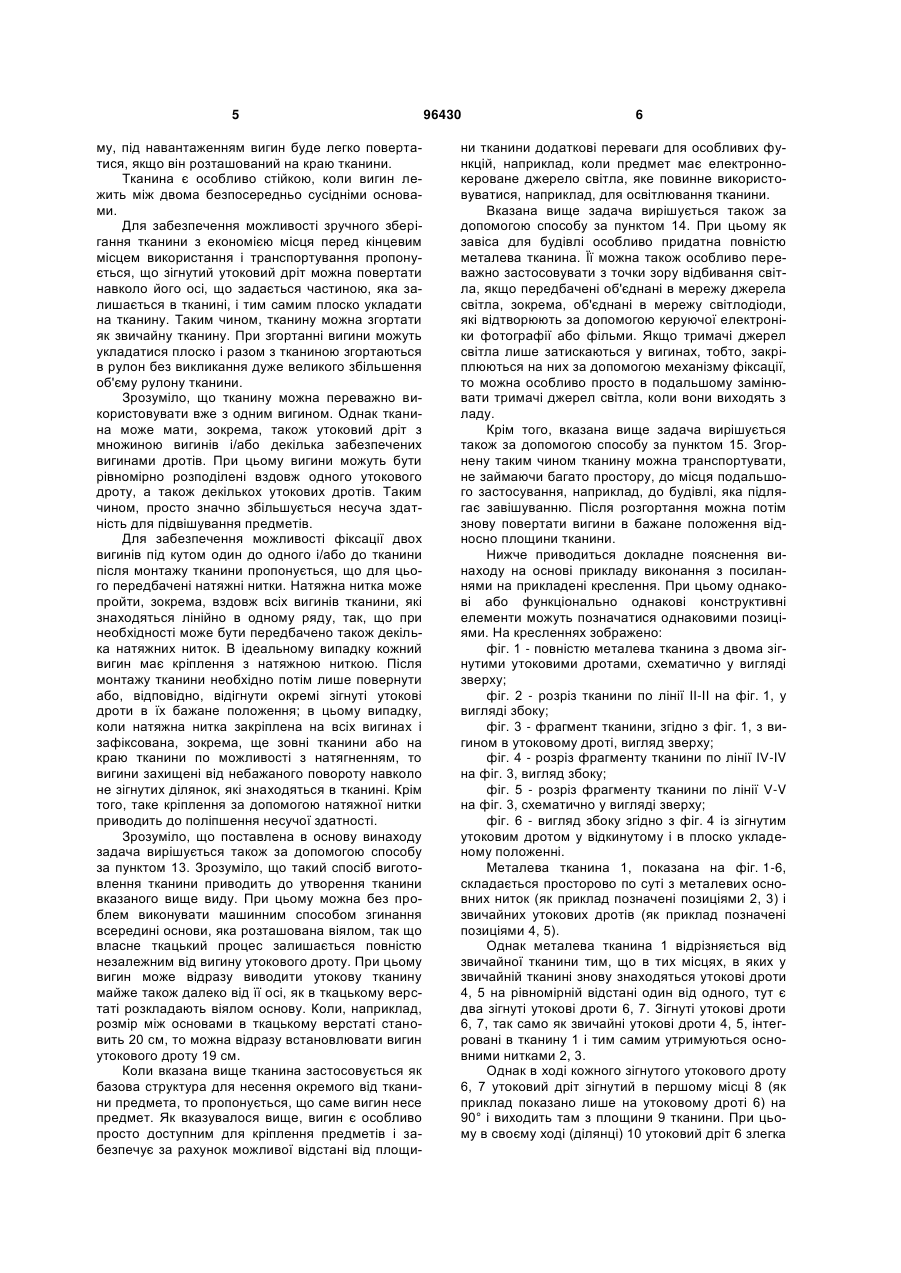

1. Тканина з основними нитками або дротами і з утоковими дротами, причому утоковий дріт є зігнутим, а тканина утворена як базова структура для нанесення предмета, яка відрізняється тим, що виконана у вигляді завіси будівлі, причому за рахунок міцності зігнутого утокового дроту при використанні як завіси будівлі виходить виступаюча з тканини скоба з несучою здатністю для предметів і на вигині окремо від тканини закріплений предмет для несення. 2. Тканина за п. 1, яка відрізняється тим, що вигин є U-подібним. 3. Тканина за п. 1 або 2, яка відрізняється тим, що вигин має щонайменше два, зокрема чотири, прямі кути. 4. Тканина за будь-яким з пп. 1-3, яка відрізняється тим, що вигин виводить утоковий дріт з тканини далі, ніж відстань між двома основами, зокрема далі, ніж подвійна відстань між двома основами. 5. Тканина за будь-яким з пп. 1-4, яка відрізняється тим, що вигин лежить в ході утокового дроту між двома основами. 2 (19) 1 3 96430 4 15. Спосіб згортання виконаної у вигляді завіси будівлі тканини за будь-яким з пп. 1-12, який від різняється тим, що вигин при згортанні плоско укладають на тканину. Винахід належить до тканини з утоковим дротом. Зокрема, він належить до повністю металевої тканини з утоковим дротом. Тканини, зокрема, металеві тканини, застосовуються для виконання все більш різнобічних задач. Дуже сильно запитаним останнім часом застосуванням є завішування фасадів будівель. Часто на тканину наносять ще окремі предмети. У разі завішування фасадів це можуть бути, наприклад, несучі стрижні зі світловипромінюючими діодами або іншими джерелами світла, які орієнтовані так, що вони освітлюють тканину або світять від тканини. В інших випадках застосування на тканині можуть бути закріплені водопроводи, наприклад, для досягнення декоративного ефекту за рахунок краплин води, які спускаються по тканині. Крім того, на тканині можна закріплювати декоративні тіла, гучномовці і найрізноманітніші інші предмети. Кріплення предметів на тканині не завжди є легким і вимагає часто багато робочого часу, що робить забезпечену предметами тканину досить дорогою в установлюванні. У більшості випадків намагаються укладати підлягаючі кріпленню на тканині предмети безпосередньо на тканину, а потім фіксувати за допомогою кріпильного дроту. Коли предмет не повинен безпосередньо прилягати до тканини, то до цього часу вважалося обов'язково необхідним спочатку фіксувати на тканині тримач, який виступає назовні. На його виступаючому кінці можна потім закріплювати власне предмет. Таким чином, всі відомі способи є відносно складними. Тканина із зігнутим дротом для несення предметів через технологічний простір відома з ЕР 0478925 А1. Об'єкт, що повинен транспортуватися через технологічний простір машини, укладається на ткану технологічну стрічку. Після проходження технологічного простору об'єкт видаляється. ЕР 1428458 А1 розкриває стійку до проявів вандалізму металеву тканину. US2002/0107569 А1 показує виготовлення металевої тканини за допомогою вгвинчування спіральних дротів. В ЕР 1486598 А2 розкрита металева тканина з інтегрованими світлопровідними тілами. Така тканина може використовуватися в архітектурному відношенні, наприклад, як просторове розділення. Інша металева тканина відома з WO03/031292 А2. В основу винаходу покладена задача видання поліпшення в порівнянні з рівнем техніки. Ця задача вирішена за допомогою тканини за пунктом 1. Дріт в тканині за рахунок властивій дроту міцності особливо добре придатний для кріплення предметів будь-якого вигляду. Таким чином, як в тканині, яка нарівні з дротом не має ніяких металевих складових частин, так і в повністю металевій тканині можна, переважно, вибирати уто ковий дріт для цієї задачі. У той час як звичайний утоковий дріт проходить по суті одномірно, винахід забезпечує можливість значно легшого приєднання предметів до утокового дроту. За рахунок цілеспрямованого формування зігнутої зони утокового дроту можна створювати, зокрема, зони дроту, які особливо добре придатні для прикріплення предмета за допомогою затиску або є щонайменше легше доступними і досяжними для ручного кріплення. Нитки або дроти можуть бути з будь-яких матеріалів. Однак переважним є метал або пластмаса. Залежно від мети застосування придатний однонитковий (моноволоконний) або багатонитковий (комплексний) дріт. Вигин в утоковій тканині може бути, зокрема, U-подібним. U-подібний вигин особливо просто виготовляти машинним способом і він може утворювати скобу, яка виступає з не зігнутої частини утокового дроту. Скобаособливо придатна для кріплення на ній предметів. Вказане вище особливо забезпечується тоді, коли вигин має щонайменше два, зокрема, чотири прямі кути. Так, зокрема, перше в ході утокового дроту відхилення відбувається відразу під прямим кутом, так, що утоковий дріт перпендикулярно своєму іншому напрямку проходження виходить з тканини, там під двома іншими прямими кутами згинається U-подібно, а потім знову під прямим кутом входить в тканину. Однак навіть незалежно від їх точної форми перевагою є те, що вигин виступає з тканини. Таким чином, він є більш доступним як для ручного, так і машинного з'єднання. Розмір, на який вигин виступає з тканини, залежить від різних умов. Передусім, значення має, наскільки стійкий утоковий дріт, і яке навантаження він може витримувати в робочому стані. Дизайнерська функція може також впливати на розміри. Це має значення, наприклад, у випадку розташування на вершинах виступаючих вигинів тримачів для джерел світла, які освітлюють тканину. Для того, щоб при заданому куті випромінювання світла джерелами світла забезпечувати освітлення великої поверхні тканини, може виникати досить велика необхідна відстань до тканини. У багатьох випадках є переважним, коли вигин виводить утоковий дріт з тканини далі, ніж відстань між двома основами, зокрема, при деяких обставинах навіть далі, ніж подвійна відстань між двома основами. З точки зору технології виготовлення є переважним, коли вигин знаходиться в ході проходження утокового дроту, тобто, між двома основами, а не на краю тканини. Коли вигин лежить в тканині, то як плече утокової тканини, яке виводить його з тканини, так і плече, яке вводить утоковий дріт знову в тканину, статично опираються на відповідні найближчі основи. На противагу цьо 5 му, під навантаженням вигин буде легко повертатися, якщо він розташований на краю тканини. Тканина є особливо стійкою, коли вигин лежить між двома безпосередньо сусідніми основами. Для забезпечення можливості зручного зберігання тканини з економією місця перед кінцевим місцем використання і транспортування пропонується, що зігнутий утоковий дріт можна повертати навколо його осі, що задається частиною, яка залишається в тканині, і тим самим плоско укладати на тканину. Таким чином, тканину можна згортати як звичайну тканину. При згортанні вигини можуть укладатися плоско і разом з тканиною згортаються в рулон без викликання дуже великого збільшення об'єму рулону тканини. Зрозуміло, що тканину можна переважно використовувати вже з одним вигином. Однак тканина може мати, зокрема, також утоковий дріт з множиною вигинів і/або декілька забезпечених вигинами дротів. При цьому вигини можуть бути рівномірно розподілені вздовж одного утокового дроту, а також декількох утокових дротів. Таким чином, просто значно збільшується несуча здатність для підвішування предметів. Для забезпечення можливості фіксації двох вигинів під кутом один до одного і/або до тканини після монтажу тканини пропонується, що для цього передбачені натяжні нитки. Натяжна нитка може пройти, зокрема, вздовж всіх вигинів тканини, які знаходяться лінійно в одному ряду, так, що при необхідності може бути передбачено також декілька натяжних ниток. В ідеальному випадку кожний вигин має кріплення з натяжною ниткою. Після монтажу тканини необхідно потім лише повернути або, відповідно, відігнути окремі зігнуті утокові дроти в їх бажане положення; в цьому випадку, коли натяжна нитка закріплена на всіх вигинах і зафіксована, зокрема, ще зовні тканини або на краю тканини по можливості з натягненням, то вигини захищені від небажаного повороту навколо не зігнутих ділянок, які знаходяться в тканині. Крім того, таке кріплення за допомогою натяжної нитки приводить до поліпшення несучої здатності. Зрозуміло, що поставлена в основу винаходу задача вирішується також за допомогою способу за пунктом 13. Зрозуміло, що такий спосіб виготовлення тканини приводить до утворення тканини вказаного вище виду. При цьому можна без проблем виконувати машинним способом згинання всередині основи, яка розташована віялом, так що власне ткацький процес залишається повністю незалежним від вигину утокового дроту. При цьому вигин може відразу виводити утокову тканину майже також далеко від її осі, як в ткацькому верстаті розкладають віялом основу. Коли, наприклад, розмір між основами в ткацькому верстаті становить 20 см, то можна відразу встановлювати вигин утокового дроту 19 см. Коли вказана вище тканина застосовується як базова структура для несення окремого від тканини предмета, то пропонується, що саме вигин несе предмет. Як вказувалося вище, вигин є особливо просто доступним для кріплення предметів і забезпечує за рахунок можливої відстані від площи 96430 6 ни тканини додаткові переваги для особливих функцій, наприклад, коли предмет має електроннокероване джерело світла, яке повинне використовуватися, наприклад, для освітлювання тканини. Вказана вище задача вирішується також за допомогою способу за пунктом 14. При цьому як завіса для будівлі особливо придатна повністю металева тканина. Її можна також особливо переважно застосовувати з точки зору відбивання світла, якщо передбачені об'єднані в мережу джерела світла, зокрема, об'єднані в мережу світлодіоди, які відтворюють за допомогою керуючої електроніки фотографії або фільми. Якщо тримачі джерел світла лише затискаються у вигинах, тобто, закріплюються на них за допомогою механізму фіксації, то можна особливо просто в подальшому замінювати тримачі джерел світла, коли вони виходять з ладу. Крім того, вказана вище задача вирішується також за допомогою способу за пунктом 15. Згорнену таким чином тканину можна транспортувати, не займаючи багато простору, до місця подальшого застосування, наприклад, до будівлі, яка підлягає завішуванню. Після розгортання можна потім знову повертати вигини в бажане положення відносно площини тканини. Нижче приводиться докладне пояснення винаходу на основі прикладу виконання з посиланнями на прикладені креслення. При цьому однакові або функціонально однакові конструктивні елементи можуть позначатися однаковими позиціями. На кресленнях зображено: фіг. 1 - повністю металева тканина з двома зігнутими утоковими дротами, схематично у вигляді зверху; фіг. 2 - розріз тканини по лінії ІІ-ІІ на фіг. 1, у вигляді збоку; фіг. 3 - фрагмент тканини, згідно з фіг. 1, з вигином в утоковому дроті, вигляд зверху; фіг. 4 - розріз фрагменту тканини по лінії IV-IV на фіг. 3, вигляд збоку; фіг. 5 - розріз фрагменту тканини по лінії V-V на фіг. 3, схематично у вигляді зверху; фіг. 6 - вигляд збоку згідно з фіг. 4 із зігнутим утоковим дротом у відкинутому і в плоско укладеному положенні. Металева тканина 1, показана на фіг. 1-6, складається просторово по суті з металевих основних ниток (як приклад позначені позиціями 2, 3) і звичайних утокових дротів (як приклад позначені позиціями 4, 5). Однак металева тканина 1 відрізняється від звичайної тканини тим, що в тих місцях, в яких у звичайній тканині знову знаходяться утокові дроти 4, 5 на рівномірній відстані один від одного, тут є два зігнуті утокові дроти 6, 7. Зігнуті утокові дроти 6, 7, так само як звичайні утокові дроти 4, 5, інтегровані в тканину 1 і тим самим утримуються основними нитками 2, 3. Однак в ході кожного зігнутого утокового дроту 6, 7 утоковий дріт зігнутий в першому місці 8 (як приклад показано лише на утоковому дроті 6) на 90° і виходить там з площини 9 тканини. При цьому в своєму ході (ділянці) 10 утоковий дріт 6 злегка 7 згинається, однак постійно проходить приблизно під прямим кутом до площини 9 тканини. На заданій відстані від площини 9 тканини зігнутий утоковий дріт 6 у другому місці 11 знову згинається по суті під прямим кутом і проходить по суті паралельно своєму початковому ходу 12 і площині 9 тканини. Однак перш ніж він перекриє ширину 13 поля між суміжними основами 2, 3, він згинається в третьому місці 14 знову на 90° і проходить поруч з ділянкою 10 і паралельно їй по ходу 15 (при цьому затуляється ділянка 10) знову до площини 9 тканини. Там утоковий дріт 6 згинається в четвертому місці 16 знову на 90° і проходить далі в решті тканини в своїй початковій ході 12. У другому прямому куті 11 і в третьому прямому куті 14 утоковий дріт 6 не просто переломлюється, як в прямих кутах 8 і 16, але ще злегка трохи згинається так, що при розгляданні в поперечному напрямку, згідно з фіг. 2, 4 і 6, утворюється видима U-подібна канавка 17. У кожну канавку 17 вдавлюється щонайменше частково трубка 18, яка просвічується. Трубки 18 забезпечені випромінювачами світла, переважно, світлодіодами. Вони призначені для вмикання і вимикання окремо за допомогою центрального керування. Кабелі до світлодіодів або ж до інших електронних конструктивних елементів можуть бути непомітно розміщені в трубках 18 і проведені, наприклад, до краю тканини 1. Таким чином, можна цілеспрямовано статично і динамічно освітлювати металеву тканину 1 за допомогою світлодіодів в трубках 18. Переважними є світлодіоди або інші випромінювачі світла червоного, зеленого і синього кольору (переважно, в співвідношенні 2:2:1), так що тканину 1 можна ілюмінувати великою кількістю кольорів. При досить великому відношенні відстані до спостерігача до розміру растра світних засобів або, відповідно, необхідних для цього утримуючих трубок 18 і несучих вигинів 10, 17, 15 можна створювати статичне або рухоме зображення для спостерігача. Можна бачити, що зігнуті утокові дроти 6, 7 можна легко повертати навколо їх зон 12, що проходять в площині 9 тканини, майже до прямого кута, тобто, до положення, в якому скоби 21, 22 майже плоско лежать на решті тканини. Таке положення показано на фіг. 6. U-подібна головка 17 скоби несе трубку 18 зі світлодіодами у відкинутому положенні скоби 21, і її можна легко разом з трубкою повертати відповідно до траєкторії 20 повороту в транспортувальне положення (17', 18') зовсім плоско у площині 9 тканини. У цьому положенні можна всю тканину 1 як звичайну тканину згортати, і, незважаючи на виступаючі скоби 21, 22 зігнутих утокових дротів 6, 7, утворюється лише невелике збільшення об'єму рулону тканини. Для фіксації несучих скоб 21, 22 в їх відхиленому положенні для роботи на тканині 1 закріплені два натяжних троси 23, 24, 25, 26, кожний з яких проходить відповідно до скоби 17 і там також фіксується. Натяжні троси 23, 24 або, відповідно, 25, 26 утворюють відносно площини тканини у вигляді збоку (дивись фіг. 2, 4) трикутник, так, що відхилення несучої скоби 21, 22 або, відповідно, затискної скоби 17 приводить негайно до натягнення 96430 8 натяжних тросів 23 або 24 або, відповідно, 25 або 26, і за рахунок цього вона утримується у відкинутому положенні. Для фіксації натяжних тросів 23, 24, 25, 26 передбачена напрямна канавка на скобі 17, переважно, в середині скоби, як показано на фіг. 5. У відкинутому стані відповідні джерела світла в утримуючих трубках 18 при прийнятному виконанні кидають великий конус світла (межі позначені позиціями 27) на тканину 1. При цьому трубки 18 можна легко ще повертати навколо їх подовжньої осі (показано стрілкою 28 повороту), так що конус 27 світла випромінювача світла можна окремо підігнати до кожної утримуючої трубки 18. При цьому затискні скоби 17 можуть бути виконані так, що вони вже за рахунок однієї сили защіпання або затиску надійно фіксують трубки 18 в їх орієнтації для роботи. Основи 2, 3 виконані у вигляді згрупованих по три дротяних троси. Потрібно зазначити, що вигляд тканини на фіг. 1 і 2 може представляти лише фрагмент з більш великої тканини. Застосування винаходу має значення лише в таких тканинах, в яких відповідна трубка 18 з тілами світіння утримується за допомогою щонайменше двох вигинів 21 і, відповідно, 22 вздовж утокового дроту 6 і, відповідно, 7. Однак винахід не обмежується такими застосуваннями. Точне кріплення трубок або інших окремих від тканини предметів на вершині U-подібної несучої скоби 21, 22 можна здійснювати різним чином, наприклад, нарівні з показаним затиска або защіпанням, також за допомогою невеликих металевих дротів, пластмасових затисків або інших засобів. Істотним для винаходу є те, що тканина, яка безперервно виготовляється, має виступаючі з площини тканини несучі структури, а саме, зігнуті скоби. Потрібно ще зазначити, що натяжні троси виконують свою функцію не тільки тоді, коли вони з'єднують несучу скобу безпосередньо з рештою тканини, але також тоді, коли натяжні троси розташовані між несучими скобами, причому в цьому випадку повинна фіксуватися лише одна, переважно, дві скоби в своєму куті повороту. Для цього можна знову застосовувати натяжний трос, який веде в цих місцях від натяжної скоби до решти тканини або до краю тканини. Натяжні дротяні троси можна фіксувати, зокрема, на краю тканини, з натягненням на несучих штангах, які там є. Тканину, згідно з винаходом, можна виготовляти різної величини і цілеспрямовано застосовувати, починаючи від невеликого декоративної мати з тканини, наприклад, розміром з вікно, до завіс для повних фасадів будівлі, які можуть пройти навіть по всіх висотних будинках, при цьому, як вказувалося вище, як предмети можна застосовувати трубки, які за допомогою мультимедійної керуючої електроніки цілеспрямовано забезпечуються струмом, так, що інтегровані в них джерела світла випромінюють кольорове світло або в напрямку до тканини, і/або в напрямку від тканини. Перший варіант особливо придатний для занурення тканини в колірні ефекти, які також можуть змі 9 нюватися у часі. Другий варіант особливо придатний для створення для далеко віддаленого спостерігача при відповідному тісному розташуванні джерел світла статичного і/або динамічного зо 96430 10 браження. Наприклад, можна дивитися рекламні фільми або фільми про мистецтво на фасаді будівлі. 11 Комп’ютерна верстка М. Ломалова 96430 Підписне 12 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
