Вулик

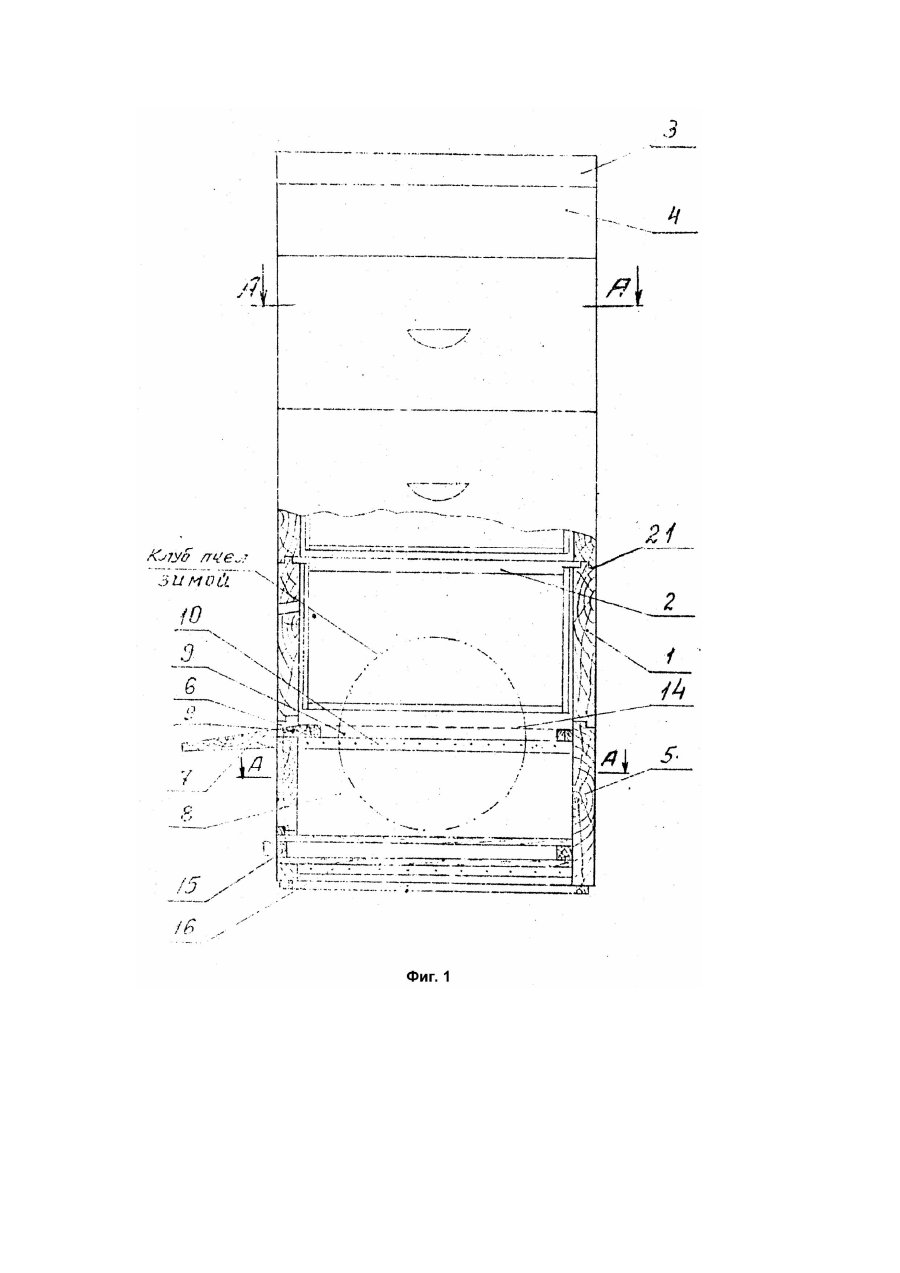

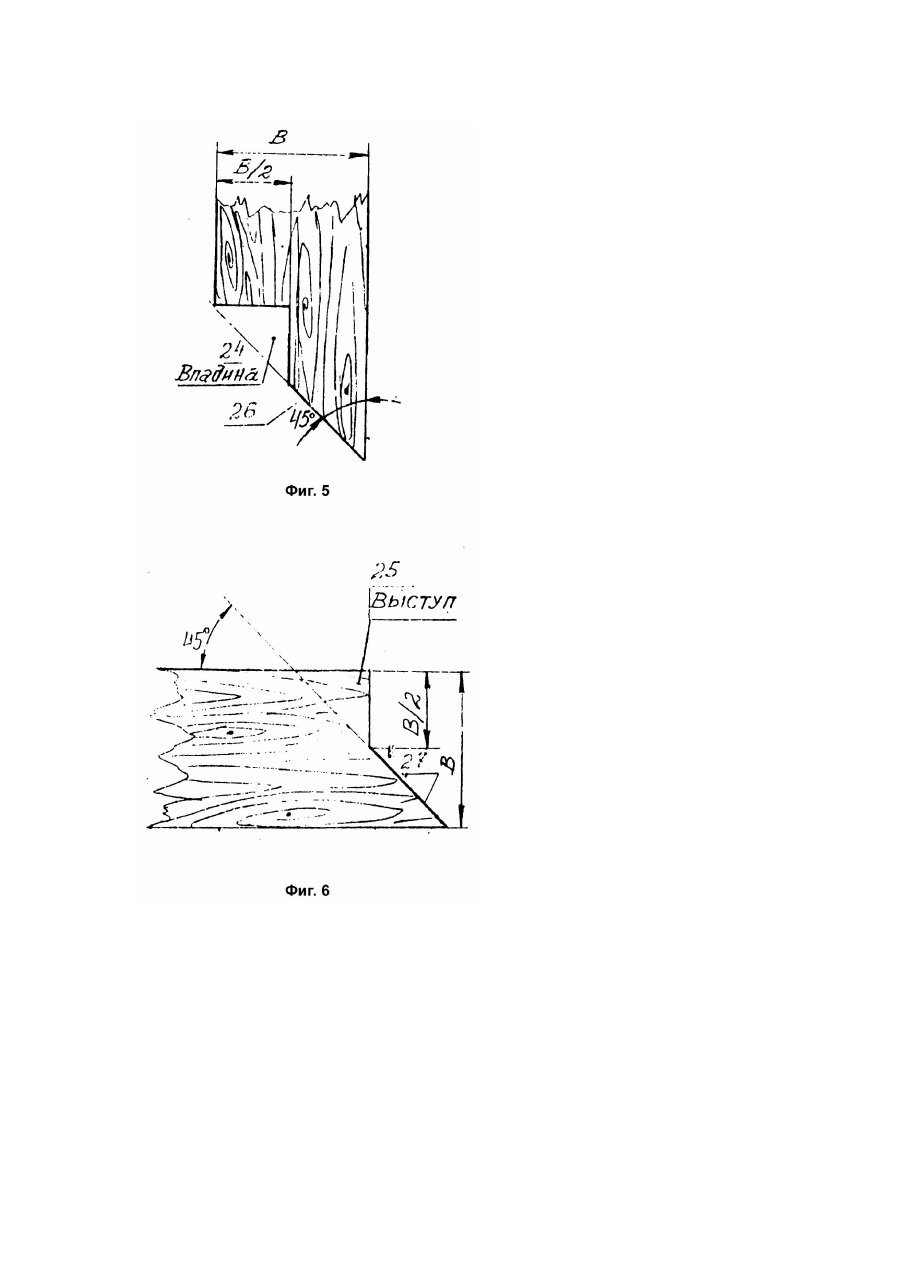

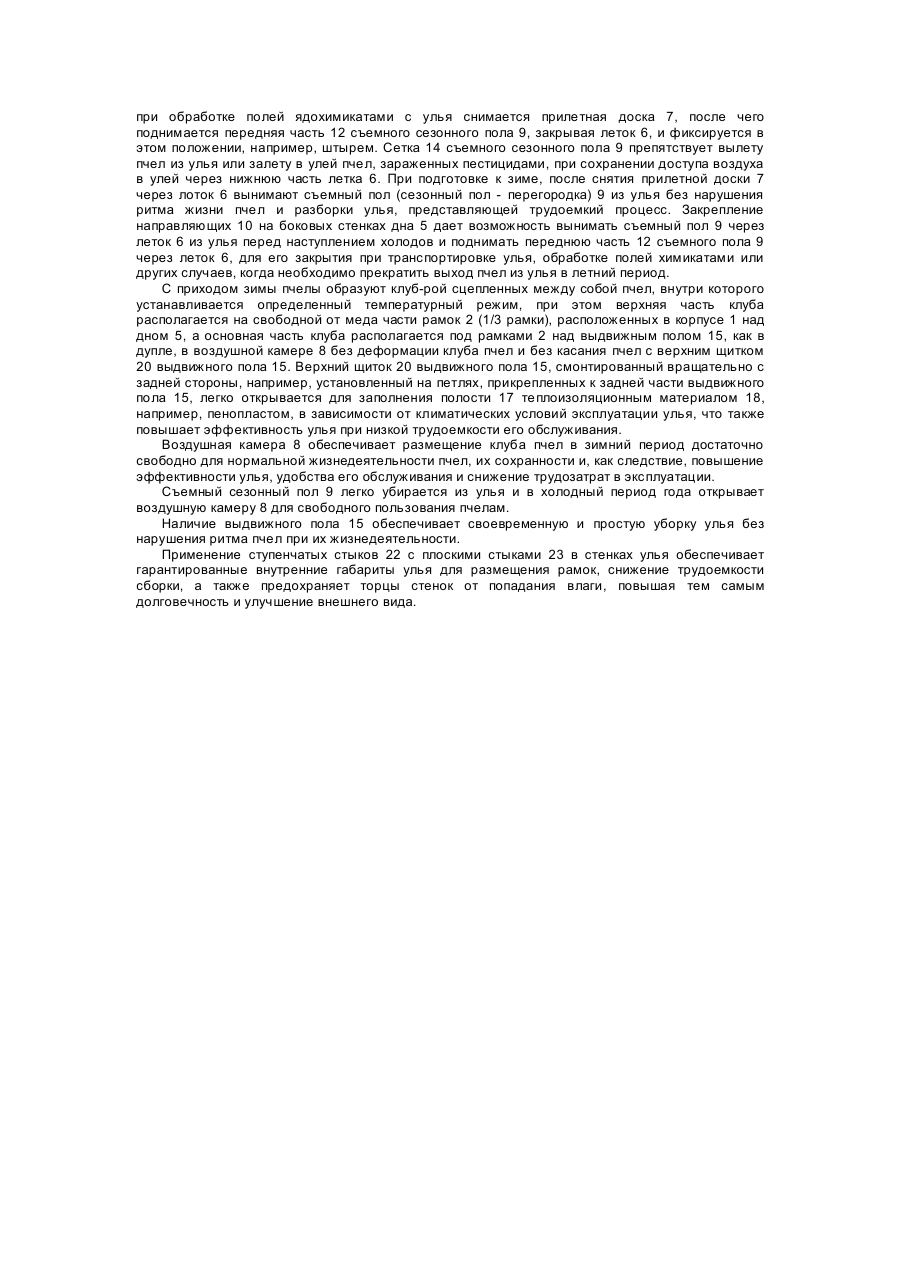

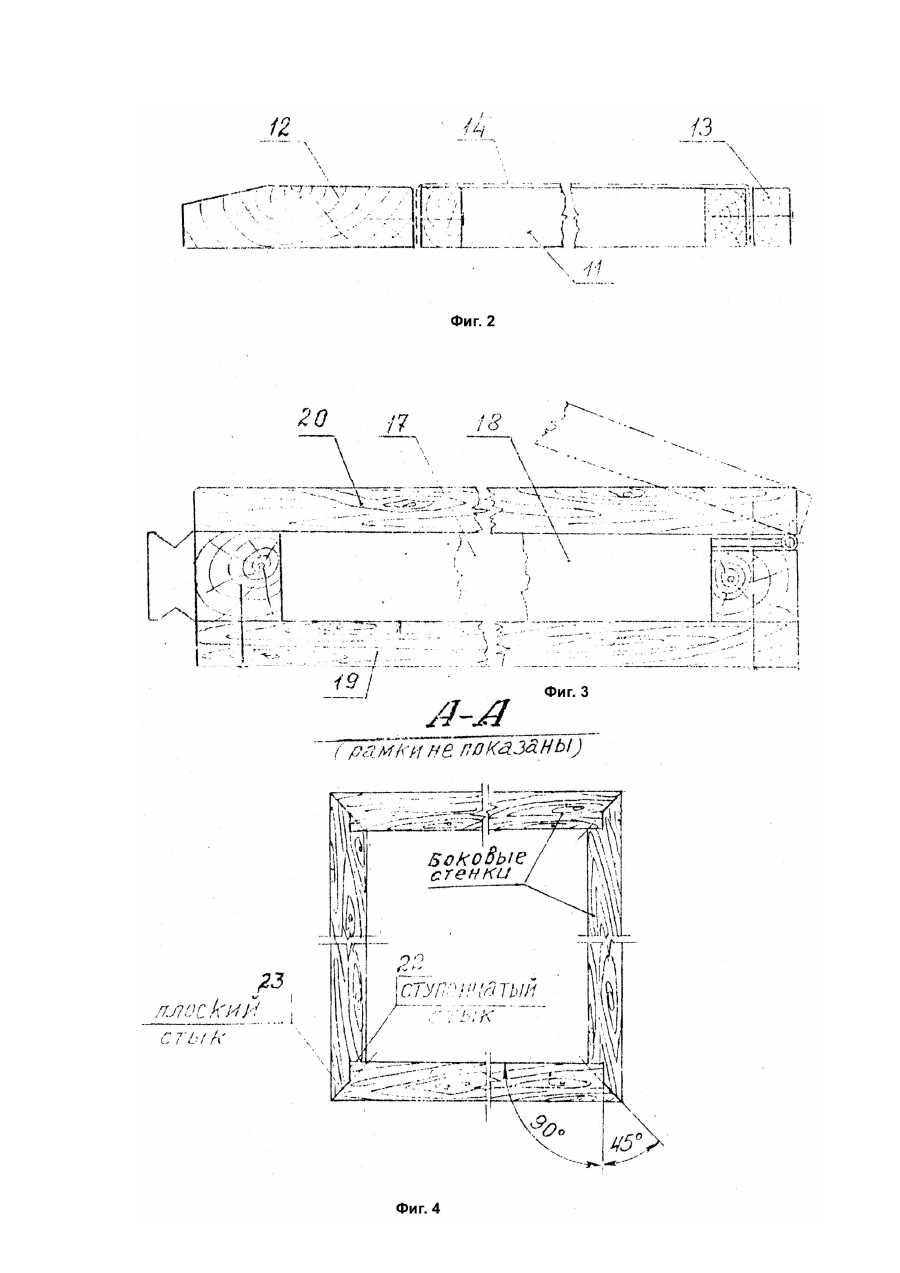

Изобретение относится к пчеловодству и касается усовершенствования улья для пчел. Развитие пчеловодства актуально не только из-за получения ценных пищевых продуктов и лекарственных препаратов, но и повышения урожая. Однако сдерживающим фактором в развитии пчеловодства является недостаточно совершенная конструкция ульев, являющихся искусственным жилищем пчелиных семей. Существующие ульи имеют конструкцию без учета естественных природных условий жизни пчелиной семьи, что приводит к гибели в зимнее время большого количества пчел, ослабление семьи и, как результат -снижение продуктивности пасек, а также понижение урожая. Кроме того, в конструкциях ульев должны быть предусмотрены устройства для борьбы с болезнями, например, варроатозом, устройством размещения сахарного сиропа для кормления пчел. Большое также значение имеет снижение трудоемкости при эксплуатации пасек. Недостаточное совершенство ульев является следствием того, что в создании ульев недостаточно участвовали высоко квалифицированные конструкторы. Известен многокорпусный улей, содержащий корпусы с рамками, крышу, подкрышник, дно, отъемное от корпуса или наглухо к нему прикрепленное гвоздями, состоящее из пола и обвязки, нижнего летка и прилетной доски [1]. Данная конструкция имеет недостатки. Так, при лечении пчел пчеловоду необходимо периодически разбирать корпус улья и устанавливать на пол сетку с бумагой для сбора клещей и личинок моли, а во время здорового периода жизни пчел - для очистки пола от частичек воска и продуктов жизнедеятельности пчел, что нарушает ритм жизни пчел и требует значительных трудовых затрат. Пчелы, ползая по полу, вновь контактируют с клещами. В холодное время года определенное количество пчел, собравшихся в клуб, располагается на свободной от меда части рамок (1/3 рамок) над дном, расположенных в нижнем корпусе улья. Основная часть клуба пчел стремится расположиться под рамками, чему препятствует отсутствие достаточного пространства, необходимого для бесконтактного с полом расположения клуба пчел в улье зимой, как в дупле. Это приводит к деформации клуба пчел, нарушению теплового режима внутри клуба и, в конечном счете, - гибели пчел. Пчелы, контактирующие с холодным полом, в зимний период гибнут. Поэтому, при подготовке улья к зиме на пол помещают теплоизоляционный материал. Это трудоемкий процесс, требующий разборки улья и нарушающий ритм жизни пчел. При транспортировке пчел необходимо закрывать летки, что ухудшает вентиляцию воздуха в улье, отрицательно влияющую на жизнедеятельность пчел. Известен улей, содержащий по меньшей мере один корпус с рамками, крышу, подкрышник, трубу, соединяющую подрамочное пространство с атмосферой, дно с летком, выдвижной прилетной доской с направляющими и обращенными вверх козырьком для закрытия летка, состоящий из передней, выполненной в виде сетчатой пластины, и задней - в виде бруска с наклонными навстречу одна другой гранями, жестко соединенных частей выдвижной сеткой для удаления клещей [2]. Данная конструкция имеет ряд недостатков. При санитарной обработке пчеловоду необходимо периодически разбирать улей и устанавливать на его пол, представляющий собой настил из гидроизоляционного материала, бумагу для сбора клещей и личинок моли, а во время здорового периода жизни пчел - для очистки пола от частичек воска и продуктов жизнедеятельности пчел, что нарушает ритм жизни пчел и требует значительных трудовых затрат. В зимний период из-за отсутствия достаточного пространства между рамками нижнего корпуса и выдвижной сеткой (для удаления клещей) клуб пчел будет деформироваться, касаясь выдвижной сетки, что нарушает тепловой режим внутри клуба и ведет к гибели пчел. Пчелы, контактирующие с холодной выдвижной сеткой, в зимний период испытывают переохлаждение. При подготовке улья к зиме на пол, представляющий собой настил из гидроизоляционного материала, помещают теплоизоляционный материал, разбирая при этом улей, что является трудоемким процессом и нарушает ритм жизни пчел. В летний период рабочие пчелы, отягощенные нектаром, жестко садятся на переднюю часть прилетной доски, выполненной в виде сетчатой пластины, или на острую кромку козырька, травмируясь при этом из-за того, что ножки пчел, опираясь на сетчатую поверхность, с разгона проваливаются сквозь отверстия. Изготовление пола в виде настила из гидроизоляционного материала нецелесообразно из-за недолговечности этого материала вследствие старения и трудоемкости его разметки, обрезки, установки на улей. (Требуется светоазоностойкий материал). Труба, соединяющая подрамочное пространство с атмосферой, создает дополнительные неудобства при погрузке, разгрузке и транспортировке ульев. В указанных ульях не предусмотрена специальная воздушная камера, которая обеспечивала бы должный комфорт для клуба пчел. Отсутствие такой камеры мешает нормальной жизнедеятельности пчел в клубе, как в дупле, что приводит к их переохлаждению и гибели в зимний период, если не помещать ульи в специальные укрытия. В основу изобретения поставлена задача создания улья, в нижней части которого, например дне, размещена воздушная камера. Воздушная камера ограничена сверху съемным полом (сезонной перегородкой, разделяющей корпус с рамками и дополнительное пространство воздушное пространство - воздушную камеру), а снизу -выдвижным полом. Съемный пол выполнен в виде окантовки, в которую заделана сетка. Съемный пол смонтирован на направляющих, которые закреплены на боковых стенках дна с возможностью поднятия передней части съемного пола для закрытия летка, например, при транспортировке пасеки. Передняя часть окантовки выполнена шире задней для удобства прохода пчел. Выдвижной пол выполнен с полостью, ограниченной снизу нижним щитком, а сверху - верхним щитком, смонтированным с задней стороны с возможностью вращения. В полость выдвижного пола при необходимости может быть помещен теплоизоляционный материал, например, пенопласт. Выдвижной пол установлен на направляющих, закрепленных на боковых стенках дна, которые являются и боковыми стенками воздушной камеры. Стенки воздушной камеры соединены между собой посредством прямоугольных ступенчатых впадин и выступов, расположенных с внутренней стороны улья, взаимодействующих с плоскими стыками, расположенными под углом 45°C, что обеспечивает выдерживание нужного габарита камеры, непопадание влаги в торцы стенок и улучшает внешний вид. Улей, снабженный воздушной камерой, позволяет пчелам в зимний период после снятия съемной (сезонной) перегородки образовать клуб пчел, как в дупле, сохраняя тепловой режим внутри клуба, спасая тем самым пчел от переохлаждения и их гибели. Такие ульи не нуждаются в специальных укрытиях в зимний период. Поставленная задача решается тем, что в улье, содержащем по меньшей мере один корпус с рамками, крышу, подкрышник и дно, согласно изобретению, дно улья снабжено воздушной камерой, ограниченной сверху съемным полом, а снизу - выдвижным полом. Съемный пол выполнен в виде окантовки, у которой передняя часть выполнена шире задней с гладкой поверхностью для прохода пчел в стороны, и в которую заделана сетка для просыпания клещей при борьбе с болезнями. Окантовка установлена на направляющих, закрепленных на боковых стенках дна, с возможностью поднятия ее передней части после снятия прилетной доски. Выдвижной пол выполнен с полостью между нижним и верхним щитком и установлен на направляющих, закрепленных на боковых стенках дна. Верхний щиток смонтирован вращательно с задней стороны для заполнения полости теплоизоляционным материалом. Вертикальные соединения стенок воздушной камеры выполнены между собой посредством прямоугольных ступенчатых выступов и впадин, расположенных с внутренней стороны улья и взаимодействующих с плоскими стыками, расположенными под углом 45°C. Благодаря решению поставленной задачи, - создание воздушной камеры и легкосъемного сезонного пола, убираемого из улья в холодный период года, в сочетании с нижним утепленным полом, создаются благоприятные условия размещения клуба пчел в зимний период достаточно свободно для нормальной их жизнедеятельности и сохранности, что повышает эффективность пчелиной семьи и повышает удобство обслуживания. Изобретение поясняется чертежами: Фиг.1 - Общий вид и компоновка улья. Фиг.2 - Разрез съемного пола. Фиг.3 - Разрез выдвижного пола. Фиг.4 - Разрез А - А. Фиг.5 - Торец стенки с впадиной. Фиг.6 - Торец стенки с выступом. Улей состоит из трех корпусов 1 (фиг.1) с рамками 2, крыши 3, подкрышника 4, дна 5 с летком 6, прилетной доски 7 и воздушной камерой 8, ограниченной сверху съемным полом (сезонным) 9, установленным на направляющих 10 и выполненным в видеокантовки 11 (фиг.2), у которой передняя часть 12 (фиг.2) выполнена шире задней 13 (фиг.2), и в которую заделана сетка 14 (фиг.2), а снизу - выдвижным полом 15 (фиг.1), установленным на направляющих 16 (фиг.1) и выполненным с полостью 17 для размещения теплоизоляционного материала 18 (фиг.3), ограниченной снизу нижним щитком 19, а сверху - верхним щитком 20, закрепленным вращательно с задней стороны выдвижного пола. Вертикальные стыки 21 (фиг.1) - соединения стенок улья - в том числе и воздушной камеры, расположенной в дне, выполнены с внутренней стороны улья ступенчатыми прямоугольными стыками 22 (фиг.4), а с внешней - плоскими стыками 23 (фиг.4). Ступенчатые прямоугольные стыки 22 с торцов одной стенки имеют прямоугольные впадины 24 (фиг.5), а с торцов другой стенки - прямоугольные выступы 25 (фиг.6). Впадины и выступы каждого торца стенок улья сочетаются с плоскими стыками 26 (фиг.5) и 27 (фиг.6). Улей работает следующим образом. В летний период, отягощенные нектаром, пчелы садятся на прилетную доску 7 и через леток 6 попадают внутрь улья. В летний период через отверстия в сетке 14 съемного пола 9 клеши, осыпавшиеся с пчел, падают на верхний щиток 20 выдвижного пола 15, который периодически очищается пчеловодом при выдвижении, без нарушения ритма жизни пчел и разборки улья. Съемный сезонный пол (перегородка) 9 закрывает пчелам доступ к верхнему щитку 20 выдвижного пола 15. обеспечивая тем самым сохранность пчел от повторного заражения клещами. Закрепление направляющих 16 на боковых стенках дна 5 дает возможность выдвигать выдвижной пол 15 для очистки, Воздушная камера 8 обеспечивает дополнительный объем в улье. В жаркий период выдвижной пол 15 можно выдвигать, улучшая при этом вентиляцию воздуха в улье, с возможностью регулирования ее интенсивности. При транспортировке улья или при обработке полей ядохимикатами с улья снимается прилетная доска 7, после чего поднимается передняя часть 12 съемного сезонного пола 9, закрывая леток 6, и фиксируется в этом положении, например, штырем. Сетка 14 съемного сезонного пола 9 препятствует вылету пчел из улья или залету в улей пчел, зараженных пестицидами, при сохранении доступа воздуха в улей через нижнюю часть летка 6. При подготовке к зиме, после снятия прилетной доски 7 через лоток 6 вынимают съемный пол (сезонный пол - перегородка) 9 из улья без нарушения ритма жизни пчел и разборки улья, представляющей трудоемкий процесс. Закрепление направляющих 10 на боковых стенках дна 5 дает возможность вынимать съемный пол 9 через леток 6 из улья перед наступлением холодов и поднимать переднюю часть 12 съемного пола 9 через леток 6, для его закрытия при транспортировке улья, обработке полей химикатами или других случаев, когда необходимо прекратить выход пчел из улья в летний период. С приходом зимы пчелы образуют клуб-рой сцепленных между собой пчел, внутри которого устанавливается определенный температурный режим, при этом верхняя часть клуба располагается на свободной от меда части рамок 2 (1/3 рамки), расположенных в корпусе 1 над дном 5, а основная часть клуба располагается под рамками 2 над выдвижным полом 15, как в дупле, в воздушной камере 8 без деформации клуба пчел и без касания пчел с верхним щитком 20 выдвижного пола 15. Верхний щиток 20 выдвижного пола 15, смонтированный вращательно с задней стороны, например, установленный на петлях, прикрепленных к задней части выдвижного пола 15, легко открывается для заполнения полости 17 теплоизоляционным материалом 18, например, пенопластом, в зависимости от климатических условий эксплуатации улья, что также повышает эффективность улья при низкой трудоемкости его обслуживания. Воздушная камера 8 обеспечивает размещение клуба пчел в зимний период достаточно свободно для нормальной жизнедеятельности пчел, их сохранности и, как следствие, повышение эффективности улья, удобства его обслуживания и снижение трудозатрат в эксплуатации. Съемный сезонный пол 9 легко убирается из улья и в холодный период года открывает воздушную камеру 8 для свободного пользования пчелам. Наличие выдвижного пола 15 обеспечивает своевременную и простую уборку улья без нарушения ритма пчел при их жизнедеятельности. Применение ступенчатых стыков 22 с плоскими стыками 23 в стенках улья обеспечивает гарантированные внутренние габариты улья для размещения рамок, снижение трудоемкости сборки, а также предохраняет торцы стенок от попадания влаги, повышая тем самым долговечность и улучшение внешнего вида.
