Пристрій для відбору пилку у бджіл
Номер патенту: 6769
Опубліковано: 29.12.1994
Автори: Потапейко Таісія Миколаївна, Синиця Іван Никифорович, Теселько Володимир Лукич, Савченко Микола Гнатович
Формула / Реферат
Устройство для отбора пыльцы у пчел, включающее установленную вертикально над пыльцесборником решетку с пыльцеотбирающими отверстиями, отличающее-с я тем, что решетка имеет дополнительные отверстия для выхода пчел из улья, имеющие диаметр, превышающий диаметр пыльцеотбирающих отверстий, и снабжена установленными в отверстиях решетки с внутренней и внешней ее стороны с образованием каналов для прохода пчел конусообразными трубками, причем своими большими отверстиями внешние трубки сопряжены с отверстиями для выхода пчел из улья и их концы выведены за пределы пыльцесборника, а внутренние трубки - с пыльцеотбирающими отверстиями.
Текст

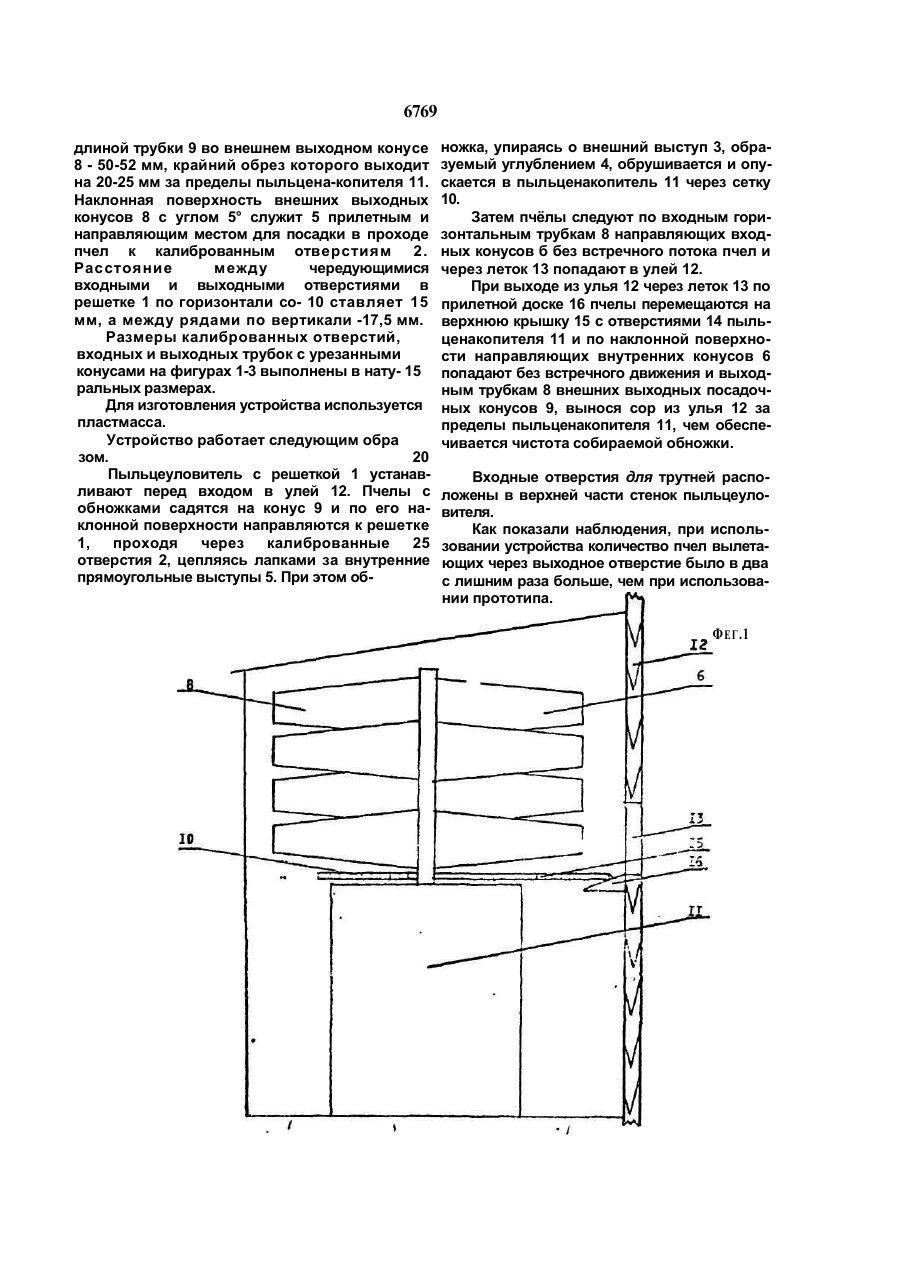

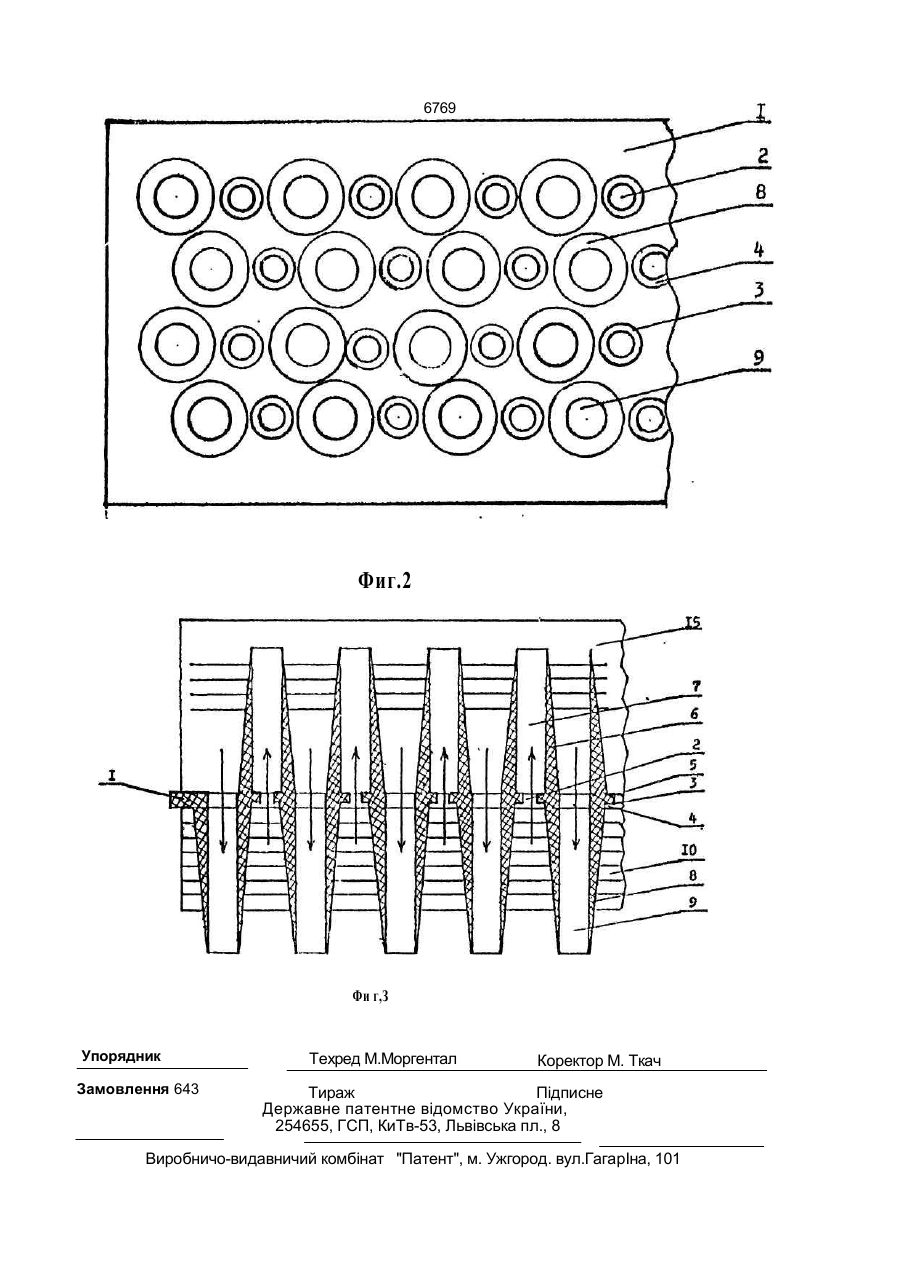

Устройство для отбора пыльцы у пчел, включающее установленную вертикально над пыльцесборником решетку с пыльцеотбирающими отверстиями, отличающеес я тем, что решетка имеет дополнительные отверстия для выхода пчел из улья, имеющие диаметр, превышающий диаметр пыльцеотбирающих отверстий, и снабжена установленными в отверстиях решетки с внутренней и внешней ее стороны с образованием каналов для прохода пчел конусообразными трубками, причем своими большими отверстиями внешние трубки сопряжены с отверстиями для выхода пчел из улья и их концы выведены за пределы пыльцесборника, а внутренние трубки - с пыльцеотбирающими отверстиями. С > о Изобретение относится к пчеловодству. Задачей изобретения является повышение эффективности отбора и чистоты пыльцы путем разделения встречных потоков пчел. На фиг.1 изображено устройство для отбора пыльцы у пчел, вид сбоку, на фиг.2 - то же, вид спереди; на фиг.З - то же, вид сверху* в разрезе. Устройство состоит из пыльцеотбирающей решетки 1 с калиброванными округлыми отверстиями 2 и кольцевыми прямоугольными выступами 3 и 5. Отверстия 2 с зенкованием 4 выполнены с наружной стороны решетки 1. За калиброванными отверстиями 2 установлены горизонтальные входные трубки 6 с входными направляющими усеченными конусами 7 с внутренней стороны решетки 1. С внешней стороны пыльцеотбирающей решетки 1 установлены выходные горизонтальные труб ки 8 в усеченных выходных посадочных конусах 9. Под конусами 9 помещена решетка 10 для предохранения попадания в пыльценакопитель 11 пчел. Решетка 1 имеет толщину 5-6 мм, ширину 80-90 мм и длину, зависящую от размеров пыльцеуловителя. Диаметр входных отверстий 2, по которым пчелы перемещаются в улей 12 с летком 13, составляет 4,9-5,0 мм, длина калиброванного отверстия - 2,5-3,0 мм, высота грани выступа с обеих сторон составляет 2,5 мм. Диаметр горизонтальных входных трубок 7 составляет 8-10 мм. Ширина стенки направляющего входного (внутреннего) конуса 6 составляет 5 мм. Длина его от основания к концу горизонтальной трубки - 50-52 мм, что образует наклонную поверхность с углом 5°. Крайний обрез внутреннего направляющего конуса 6 находится на расстоянии 15-16 мм от стенки улья. Выходные отверстия имеют диаметр 8-10 мм с О 6769 длиной трубки 9 во внешнем выходном конусе 8 - 50-52 мм, крайний обрез которого выходит на 20-25 мм за пределы пыльцена-копителя 11. Наклонная поверхность внешних выходных конусов 8 с углом 5° служит 5 прилетным и направляющим местом для посадки в проходе пчел к калиброванным отверстиям 2. Расстояние между чередующимися входными и выходными отверстиями в решетке 1 по горизонтали со- 10 ставляет 15 мм, а между рядами по вертикали -17,5 мм. Размеры калиброванных отверстий, входных и выходных трубок с урезанными конусами на фигурах 1-3 выполнены в нату- 15 ральных размерах. Для изготовления устройства используется пластмасса. Устройство работает следующим обра зом. 20 Пыльцеуловитель с решеткой 1 устанавливают перед входом в улей 12. Пчелы с обножками садятся на конус 9 и по его наклонной поверхности направляются к решетке 1, проходя через калиброванные 25 отверстия 2, цепляясь лапками за внутренние прямоугольные выступы 5. При этом об ножка, упираясь о внешний выступ 3, образуемый углублением 4, обрушивается и опускается в пыльценакопитель 11 через сетку 10. Затем пчёлы следуют по входным горизонтальным трубкам 8 направляющих входных конусов б без встречного потока пчел и через леток 13 попадают в улей 12. При выходе из улья 12 через леток 13 по прилетной доске 16 пчелы перемещаются на верхнюю крышку 15 с отверстиями 14 пыльценакопителя 11 и по наклонной поверхности направляющих внутренних конусов 6 попадают без встречного движения и выходным трубкам 8 внешних выходных посадочных конусов 9, вынося сор из улья 12 за пределы пыльценакопителя 11, чем обеспечивается чистота собираемой обножки. Входные отверстия для трутней расположены в верхней части стенок пыльцеуловителя. Как показали наблюдения, при использовании устройства количество пчел вылетающих через выходное отверстие было в два с лишним раза больше, чем при использовании прототипа. Ф ЕГ .1 6769 Фиг.2 Фи г,З Упорядник Замовлення 643 Техред М.Моргентал Коректор М. Ткач Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород. вул.ГагарІна, 101 — ЯР
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for removal of pollen from bees
Автори англійськоюSavchenko Mykola Hnatovych, Teselko Volodymyr Lukych, Potapeiko Taisia Mykolaivna
Назва патенту російськоюУстройство для отбора пыльцы у пчел
Автори російськоюСавченко Николай Игнатович, Теселько Владимир Лукич, Потапейко Таисия Николаевна
МПК / Мітки
МПК: A01K 47/06
Мітки: бджіл, відбору, пристрій, пилку
