Культиватор сеника

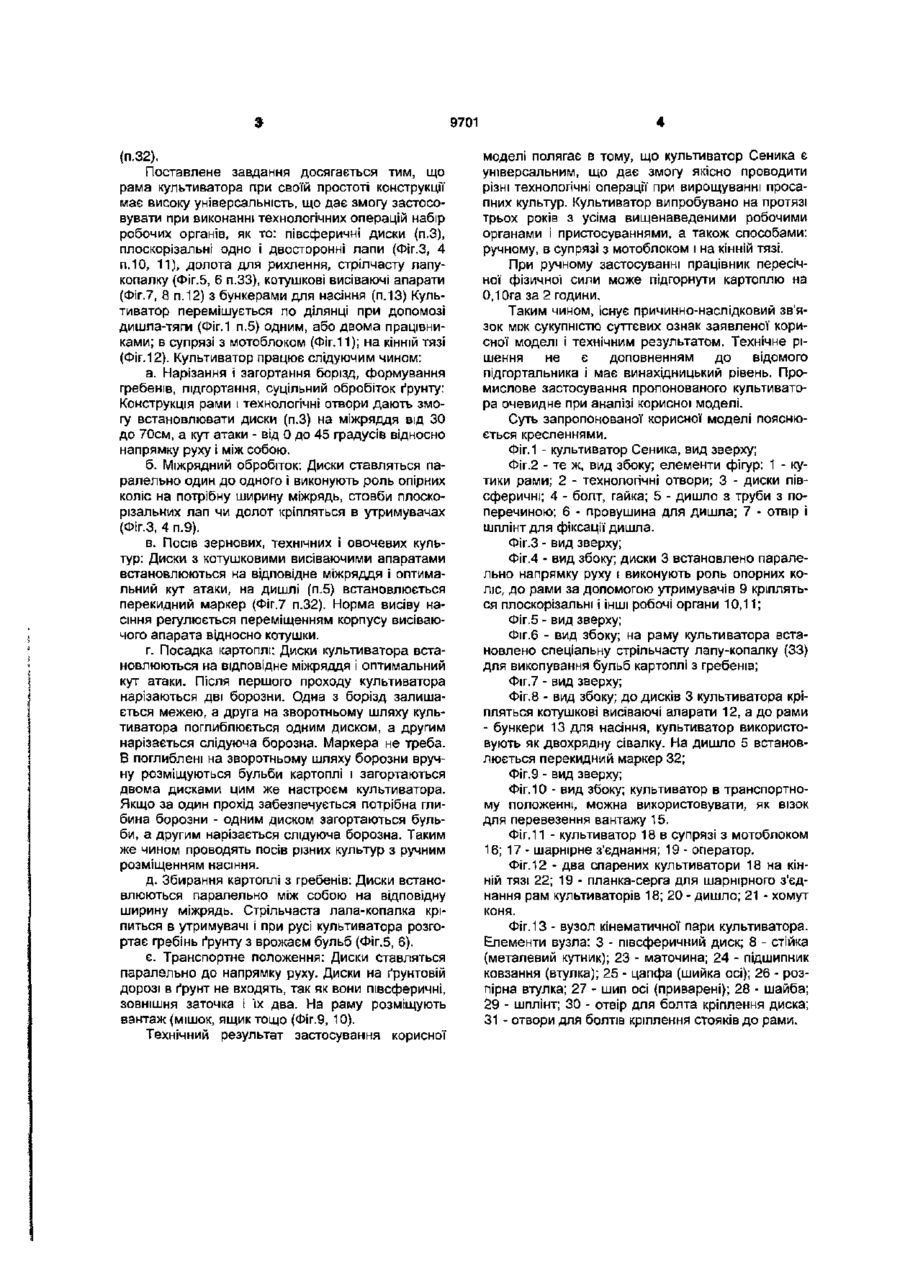

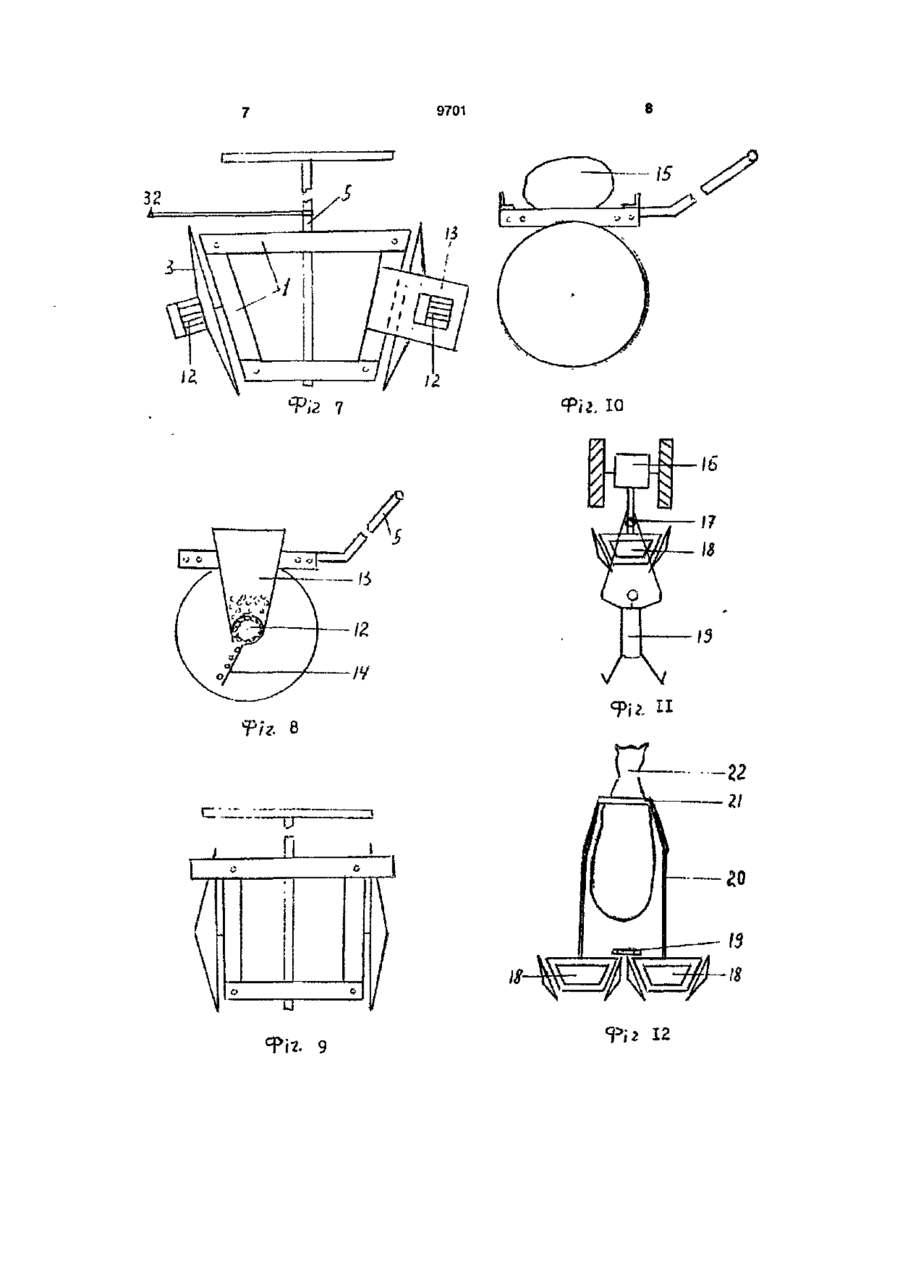

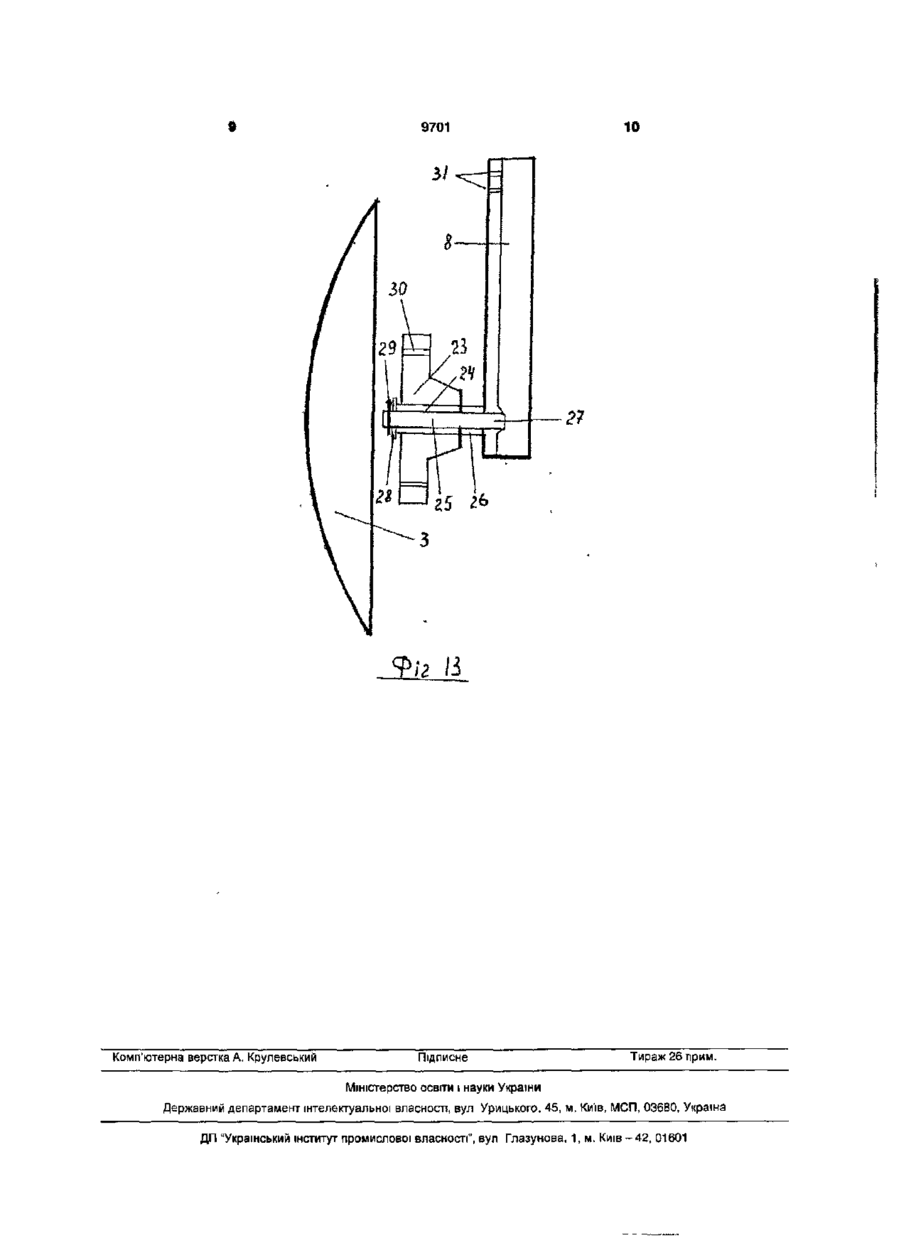

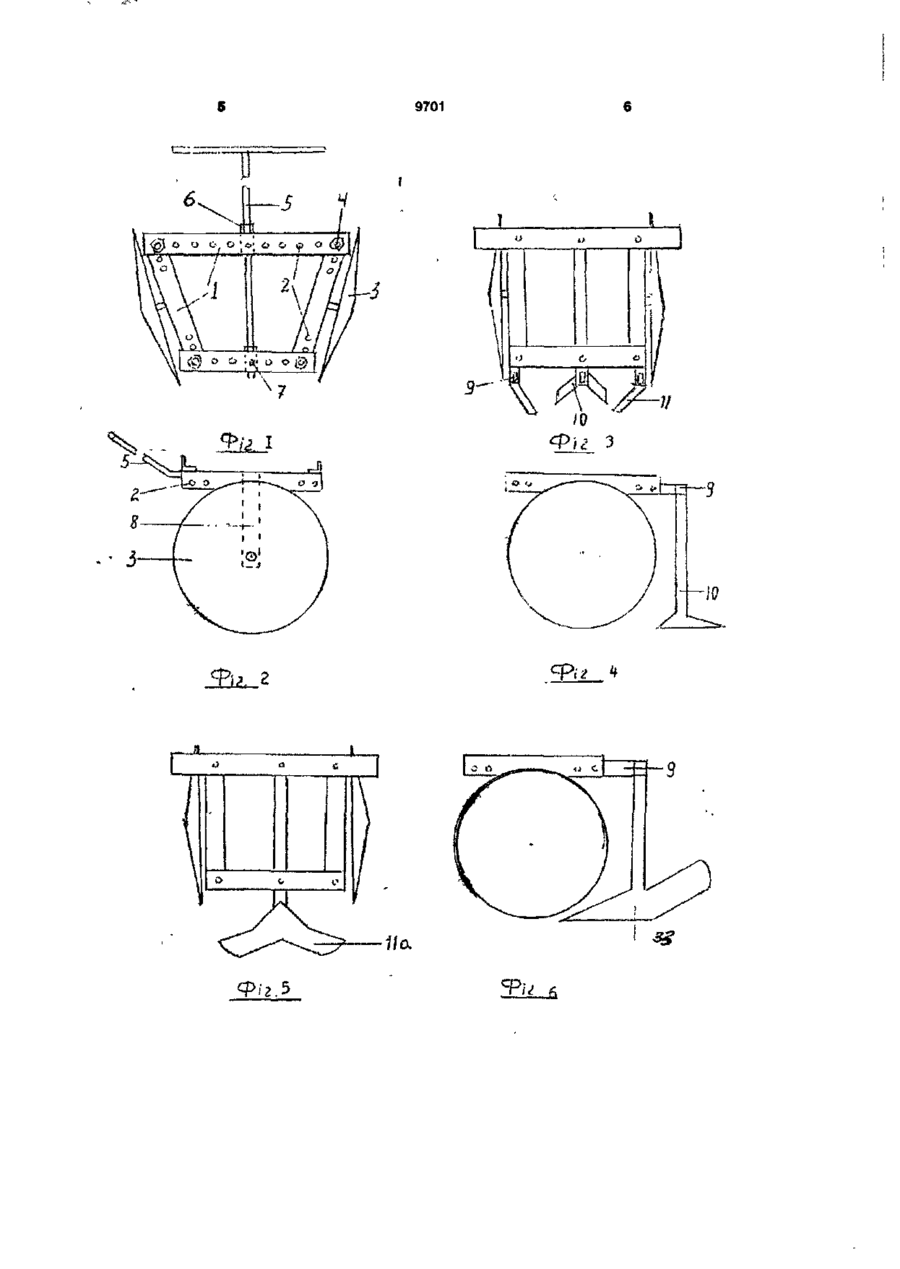

УКРАЇНА (19) UA (11,9701 (із, U (51,7А01В1/06,1/20 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54, КУЛЬТИВАТОР СЕНИКА (21,и200502297 (22, 14.03.2005 (24,17.10.2005 (46,17.10.2005, Бюл. № 10, 2005 р. (72) Сеник Борис Олексійович (73) Сеник Борис Олексійович (57, 1. Культиватор, який містить раму (1), півсферичні диски (3), що встановлені на рамі, який відрізняється тим, що має чотирикутну раму з металевих кутиків, в яких просвердлено технологічні отвори (2), завдяки яким при допомозі болтів і гайок (4, рама скріплюється в єдине ціле, до рами кріпляться стійки-цапфи (8, 25), на яких обертаються на маточинах (23) з втулками (24) півсфери чні диски (3), до яких кріпляться котушкові висіваючі апарати (12), а також встановлені утримувачі (9) плоскорізальних робочих органів і лапи картоплекопалки (33), бункери для насіння (10, 11), в провушинах (6) рами кріпиться дишло-тяга (5) з поперечиною, на якій на втулці міститься перекидний маркер (32). 2. Культиватор за п. 1, який відрізняється тим, що кут атаки дисків регулюється в межах від 0 до 45 градусів. 3. Культиватор за п. 1, який відрізняється тим, що диски встановляють на ширину міжрядь від ЗО до 70 см. Корисна модель відноситься до галузі сільськогосподарської' техніки, а саме, до пристроїв для вирощування просапних культур наприклад, кукурудзи, соняшнику, овочів, а також для вирощування І збирання картоплі. Найбільш близьким аналогом пристрою, що заявляється, вибраним, як прототип є підгортальник двоколісний ручний, який містить поперечну трубчасту раму, установлену на колесах, із стояками, що переміщаються на рамі з можливістю фіксації, диски, які закріплені на осях, штангу [П. 24401 АБ №5, 30.10.98 p. (UA)]. Вказаний прототип має спільну, ознаку, що збігається з ознакою корисної моделі, що заявляється, це робочі органи - півсферичні диски, що обертаються на осях. Недоліком прототипу є те, що за його допомогою виконується тільки одна технологічна операція - підгортання (формування гребенів), а також він складний у виготовленні. В основу корисної моделі поставлено задачу зменшення затрат фізичної праці при якісному механізованому виконанні технологічних операцій при вирощуванні пропашних сільськогосподарських культур, а саме: а. нарізання борізд поливних і для ручного розміщення насіння, в т. ч. бульб картоплі; б. загортання борізд з розміщеним насінням; в. формування гребенів при гребеневому спо собі вирощування; г. руйнування кірки, рихлення міжрядь, знищення бур'янів, підгортання; д. викопування урожаю бульб картоплі з гребенів; є. механізований посів зернових, технічних і овочевих культур; ж. культиватор в транспортному положенні візок для перевезення вантажу /мішок, ящик тощо). Культиватор Сеника містить чотирикутну раму (Фіг. 1) з металевих кутиків (п.1), в яких просвердлено технологічні отвори (п.2) завдяки яким болтами і гайками (п.4) рама скріплюється в єдине ціле, до рами болтами з гайками кріпляться: стійки-цапфи (Фіг.2 п.8, Фіг.13 п.п.8, 25), на яких обертаються на маточинах (Фіг.13), (п.23) з втулками (п.24) півсферичні диски (п.З); утримувачі (Фіг.З п.9) плоскорізальних робочих органів (п.п.10, 11) і стрілчастої лапи-копалки (Фіг.5, 6 п. 33); бункери для насіння (Фіг.7, 8 п.13). До півсферичних дисків (п.З) кріпляться котушкові висіваючі апарати (Фіг.7,8 п.12) з спрямовуючими лотками (п.14) для насіння. Котушковий висіваючий апарат (п.12) і бункер для насіння (п. 13) з'єднані між собою. До поперечних кутиків рами (Фіг.1 п.1) приварено дві трубчасті провушини (п.6), в які вставляється дишло-тяга (п.5) з металевої труби. На дишло (п.5) встановлено на втулці перекидний маркер О О) 9701 (п.32). Поставлене завдання досягається тим, що рама культиватора при своїй простоті конструкції має високу універсальність, що дає змогу застосовувати при виконанні технологічних операцій набір робочих органів, як то: півсферичні диски (п.З), плоскорізальні одно і двосторонні лапи (Фіг.З, 4 п.10, 11), долота для рихлення, стрілчасту лапукопалку (Фіг.5, 6 п.ЗЗ), котушкові висіваючі апарати (Фіг.7, 8 п.12) з бункерами для насіння (п.13) Культиватор перемішується по ділянці при допомозі дишла-тяги (Фіг.1 п.5) одним, або двома працівниками; в супрязі з мотоблоком (Фіг.11); на кінній тязі (Фіг.12). Культиватор працює слідуючим чином: а. Нарізання і загортання борізд, формування гребенів, підгортання, суцільний обробіток ґрунту: Конструкція рами і технологічні отвори дають змогу встановлювати диски (п.З) на міжряддя від ЗО до 70см, а кут атаки - від 0 до 45 градусів відносно напрямку руху і між собою. б. Міжрядний обробіток: Диски ставляться паралельно один до одного і виконують роль опірних коліс на потрібну ширину міжрядь, стовби плоскорізальних лап чи долот кріпляться в утримувачах (Фіг.З, 4 п.9). в. Посів зернових, технічних і овочевих культур: Диски з котушковими висіваючими апаратами встановлюються на відповідне міжряддя і оптимальний кут атаки, на дишлі (п.5) встановлюється перекидний маркер (Фіг.7 п.32). Норма висіву насіння регулюється переміщенням корпусу висіваючого апарата відносно котушки. г. Посадка картоплі: Диски культиватора встановлюються на відповідне міжряддя і оптимальний кут атаки. Після першого проходу культиватора нарізаються дві борозни. Одна з борізд залишається межею, а друга на зворотньому шляху культиватора поглиблюється одним диском, а другим нарізається слідуюча борозна. Маркера не треба. В поглиблені на зворотньому шляху борозни вручну розміщуються бульби картоплі і загортаються двома дисками цим же настроєм культиватора. Якщо за один прохід забезпечується потрібна глибина борозни - одним диском загортаються бульби, а другим нарізається слідуюча борозна. Таким же чином проводять посів різних культур з ручним розміщенням насіння. д. Збирання картоплі з гребенів: Диски встановлюються паралельно між собою на відповідну ширину міжрядь. Стрільчаста лапа-копалка кріпиться в утримувачі і при русі культиватора розгортає гребінь ґрунту з врожаєм бульб (Фіг.5, 6). є. Транспортне положення: Диски ставляться паралельно до напрямку руху. Диски на ґрунтовій дорозі в ґрунт не входять, так як вони півсферичні, зовнішня заточка і їх два. На раму розміщують вантаж (мішок, ящик тощо (Фіг.9, 10). Технічний результат застосування корисної моделі полягає в тому, що культиватор Сеника є універсальним, що дає змогу якісно проводити різні технологічні операції при вирощуванні просапних культур. Культиватор випробувано на протязі трьох років з усіма вищенаведеними робочими органами і пристосуваннями, а також способами: ручному, в супрязі з мотоблоком і на кінній тязі. При ручному застосуванні працівник пересічної фізичної сили може підгорнути картоплю на 0,10га за 2 години. Таким чином, існує причинно-наслідковий зв'язок між сукупністю суттєвих ознак заявленої корисної моделі і технічним результатом. Технічне рішення не є доповненням до відомого підгортальника і має винахідницький рівень. Промислове застосування пропонованого культиватора очевидне при аналізі корисної моделі. Суть запропонованої корисної моделі пояснюється кресленнями. Фіг.1 - культиватор Сеника, вид зверху; Фіг.2 - те ж, вид збоку; елементи фігур: 1 - кутики рами; 2 - технологічні отвори; 3 - диски півсферичні; 4 - болт, гайка; 5 - дишло з труби з поперечиною; 6 - провушина для дишла; 7 - отвір і шплінт для фіксації дишла. Фіг.З - вид зверху; Фіг.4 - вид збоку; диски 3 встановлено паралельно напрямку руху і виконують роль опорних коліс, до рами за допомогою утримувачів 9 кріпляться плоскорізальні і інші робочі органи 10,11; Фіг.5 - вид зверху; Фіг.6 - вид збоку; на раму культиватора встановлено спеціальну стрільчасту лапу-копалку (33) для викопування бульб картоплі з гребенів; Фіг.7 - вид зверху; Фіг.8 - вид збоку; до дисків 3 культиватора кріпляться котушкові висіваючі апарати 12, а до рами - бункери 13 для насіння, культиватор використовують як двохрядну сівалку. На дишло 5 встановлюється перекидний маркер 32; Фіг.9 - вид зверху; Фіг. 10 - вид збоку; культиватор в транспортному положенні, можна використовувати, як візок для перевезення вантажу 15. Фіг.11 - культиватор 18 в супрязі з мотоблоком 16; 17 - шарнірне з'єднання; 19 - оператор. Фіг.12 - два спарених культиватори 18 на кінній тязі 22; 19 - планка-серга для шарнірного з'єднання рам культиваторів 18; 20 - дишло; 21 - хомут коня. Фіг. 13 - вузол кінематичної пари культиватора. Елементи вузла: 3 - півсферичний диск; 8 - стійка (металевий кутник); 23 - маточина; 24 - підшипник ковзання (втулка); 25 - цапфа (шийка осі); 26 - розпірна втулка; 27 - шип осі (приварені); 28 - шайба; 29 - шплінт; ЗО - отвір для болта кріплення диска; 31 - отвори для болтів кріплення стояків до рами. 9701 Ф.г.5 9701 Фіг 7 Фіг. іо Фіг В ХГ U 9 12 9701 10 9/2 Комп'ютерна верстка А. Крулевський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ - 42, 01601
